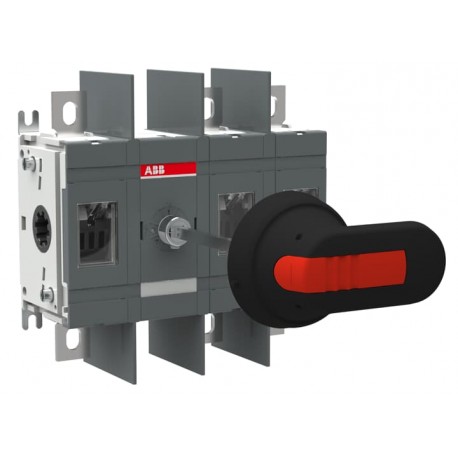

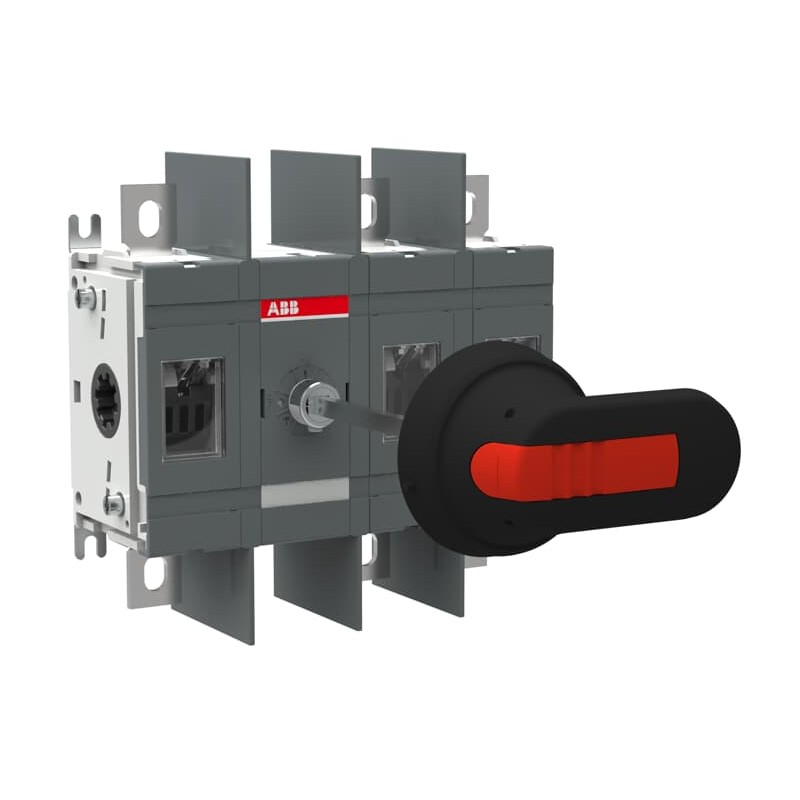

1SCA022745R0000 ABB Interruptor de desconectador OT250E12WP
1SCA022745R0000
ABB
Interruptor de desconectador OT250E12WP
OT250E12WP SWITCH-DISCONNECTOR
Aparelhos elétricos de baixa tensão > Suporte
Interruptores manuais
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲| ABB EcoSolutions | |
|---|---|
| End Of Life Disassembling Instructions | 1SCC301117M0201 |
| Informação ambiental | 1SCC301265D0201 |
| Environmental Product Declaration - EPD | 1SCC301282D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informação RoHS | 1SCC011020D0201 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | abf2ff94-3064-4e3e-bb29-dbff40b347d6 Finland |
| SCIP simplificado | 1c93b357-5438-4177-b4e3-17e634c2e522 Germany |
| 9143f3a2-1531-4d7f-a5fb-f85e6875a7d9 Sweden | |
| dc7d42b0-0cc9-4c7f-97f7-013bbf42dda4 Poland | |
| 79382cdf-f04d-4e8e-b6d5-05ccbd6ae995 Germany | |
| a4e99a20-a91d-465f-981f-0e3eb4329f1c Poland | |
| 9109410c-4031-49d2-a49d-c5b386738507 Spain | |
| cc8b3a0c-a305-42df-add8-66998244fd16 Denmark | |
| 9fd94788-3bcf-40ae-9ccb-e9064d892cd9 Belgium | |
| 09efe703-2023-404c-bc32-a58eac735586 Belgium | |
| e5a2db91-f5fc-46af-a346-b291386db86f Greece | |
| 2ae5992d-591d-430f-954a-e7c34074494d Portugal | |
| f881e589-1599-41c2-9ac3-fae3c5b5ff80 Netherlands | |
| 8f63c77a-35c4-4ffb-8744-5af8fb33a0fb Germany | |
| e15f2f56-9d79-4e01-8b9c-735d11b43dec Sweden | |
| f4b7ce54-223c-429a-b300-e5a03f91f479 Germany | |
| dd82f87a-f81a-42cd-bd4e-2ab23130f1a5 France | |
| 9fee1051-9dda-4aa3-9e9d-36a4a7aba434 Hungary | |
| b16f84b8-6379-4542-b738-5e5ff3b97940 Italy | |
| 9c00bda7-23e5-499d-a9b5-0d464dc8ad71 Germany | |
| 549cebe2-55ad-4899-b18d-8f865ce228b6 Czech Republic | |
| 0a9e895b-09a6-4e04-a3dd-16bd511dd721 Poland | |
| 57179fdc-50b9-4f56-aa46-2802a773c7f1 Estonia | |
| 26a2aabe-f2e3-4192-9a97-59d5c4fb8641 Hungary | |
| 5d7e6a19-5059-4799-abc5-53fec007aa65 Croatia | |
| 72d14a51-d64b-45ac-826a-d55e6276b9ca Norway | |
| 2e437ca1-cc6d-47b6-9c98-afbe1de05702 France | |
| c22b521e-9ecf-485f-b17b-3a7b62cec57b Bulgaria | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Popular Downloads | |
| Ficha de dados, informação técnica | 1SCC301020C0201 |
| Instruções e Manuais | 1SCC301031M0220 |
| Mechanical Drawings | 1SCC301294F0001 |
| 1SCC301293F0001 | |
| Environmental Product Declaration - EPD | 1SCC301282D0201 |
| Environmental | |
| Grau de proteção | Front IP00 |
| Informação ambiental | 1SCC301265D0201 |
| Pollution Degree | 3 |
| Ordering | |
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 85365080 |
| País de origem | Finland |
| Dimensions | |
| Largura Líquida do Produto | 174.5 mm |
| Altura Líquida do Produto | 170 mm |
| Profundidade/Comprimento Líquidos do Produto | 82.5 mm |
| Peso Líquido do Produto | 1.5 kg |
| Container Information | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Largura da embalagem Nível 1 | 190 mm |
| 7.5 in | |
| Profundidade/Comprimento da embalagem Nível 1 | 290 mm |
| 11.4 in | |
| Altura da embalagem Nível 1 | 110 mm |
| 4.3 in | |
| Peso bruto da embalagem Nível 1 | 1.7 kg |
| 3.7 lb | |
| Nível de Embalagem 1 EAN | 6417019241692 |
| Technical | |
| Conventional Free-air Thermal Current (Ith) | Θ = 40 °C 250 A |
| Conventional Thermal Current (Ithe) | Fully Enclosed 250 A |
| Grau de proteção | Front IP00 |
| Distance Between Phases | Wide phase distance |
| Handle Color | Black |
| Handle Type | Handle and shaft included |
| Mechanical Durability | 20000 |
| Tipo de apoio | Base mounting |
| Número de polos | 3P |
| Modo de funcionamento | Front |
| Pollution Degree | 3 |
| Position of Line Terminals | Top In - Bottom Out |
| Bottom In - Top Out | |
| Power Loss | at Rated Operating Conditions per Pole 6.5 W |
| Rated Conditional Short-Circuit Current (Inc) | (315 A fuse, 500 V) 100 kA |
| (355 A fuse, 690 V) 80 kA | |
| (250 A fuse, 690 V) 100 kA | |
| Rated Impulse Withstand Voltage (Uimp) | 12 kV |
| Rated Insulation Voltage (Ui) | acc. to IEC/EN 60664-1 1000 V |
| Rated Operational Current AC-21A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Rated Operational Current AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Rated Operational Current AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Rated Operational Power AC-23A (Pe) | (220 ... 240 V) 75 kW |
| (400 ... 415 V) 145 kW | |
| (500 V) 170 kW | |
| (690 V) 250 kW | |
| Tensão operacional nominal | Main Circuit 1000 V |
| Rated Short-Circuit Making Capacity (Icm) | (690 V) 30 kA |
| Rated Short-time Withstand Current Low Voltage (Icw) | for 1 s 8 kA |
| Funções especiais | Wide phase distance |
| Normas | IEC 60947-3 |
| Switches Operating Mechanism | Mechanism Between the Poles |
| 12 (Between the Poles) | |
| Tipo de terminal | Lug terminals |
| Terminal Width | 20 mm |
| Binário de aperto | acc. IEC 60947-1 15 … 22 N·m |
| Technical UL/CSA | |
| Binário de aperto | acc. IEC 60947-1 15 … 22 N·m |
| Certificates and Declarations | |
| A2L Certificate – IEC | 1SCC301337D0201 |
| Certificado ATEX | No certification needed |
| Certificado BV | 1SCC301103D0201 |
| Declaração de conformidade -CE | 1SCC301131D2705 |
| DNV GL Certificate | 1SCC301174D0204 |
| Certificado GL | 1SCC301139D0201 |
| Certificado LR | 1SCC301144D0201 |
| Certificado UL | No certification needed |
| VDE Certificate | No certification needed |
| External Classifications and Standards | |
| Código de classificação do objeto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122221 |
| eClass | V11.1 : 27371403 |
| Categoria REEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| E-Number (Finland) | 3661332 |
| E-Number (Norway) | 4337886 |
| E-Number (Sweden) | 3171192 |
| Característica | Valor |
|---|---|
| Versão de interruptor principal (EF006981) | Sim |
| Versão de chave de manutenção/serviço (EF006986) | Sim |
| Versão de interruptor de segurança (EF006985) | Não |
| Versão como instalação de paragem de emergência (EF006959) | Não |
| Versão do interruptor de inversão (EF009408) | Não |
| Número de interruptores (EF005586) | 1 |
| Máx. tensão nominal de operação Ue CA (EF007355) | 1000 V |
| Tensão nominal de operação (EF001435) | 1000 V |
| Corrente permanente nominal Iu (EF001389) | 250 A |
| Corrente contínua nominal, AC-23, 400 V (EF011777) | 250 A |
| Corrente permanente nominal em AC-21, 400 V (EF009165) | 250 A |
| Corrente nominal suportável lcw atual (EF007050) | 8 kA |
| Potência de operação nominal em AC-23, 400 V (EF007027) | 145 kW |
| Potência de comutação a 400 V (EF009166) | 145 kW |
| Corrente condicional nominal de curto-circuito Iq (EF001444) | 100 kA |
| Número de polos (EF001391) | 3 |
| Número de contatos auxiliares como contato normalmente fechado (EF001377) | 0 |
| Número de contatos auxiliares como contato normalmente aberto (EF001376) | 0 |
| Número de contatos auxiliares como contato de comutação (EF003531) | 0 |
| Acionamento do motor opcional (EF007386) | Não |
| Acionamento do motor integrado (EF006697) | Não |
| Saída de tensão opcional (EF007491) | Não |
| Construção do dispositivo (EF008240) | Dispositivo completo na carcaça |
| Adequado para montagem frontal de 4 furos (EF007247) | Não |
| Adequado para o centro de montagem frontal (EF007248) | Não |
| Apropriado para a instalação do quadro de distribuição (EF007262) | Sim |
| Cor do elemento de atuação (EF007167) | Preto |
| Tipo de elemento de controlo (EF006976) | Botão de giro longo |
| Possível interbloqueio (EF006281) | Não |
| Tipo de conexão elétrica do circuito principal (EF006819) | Conexão por parafuso |
| Grau de proteção (IP), frente (EF003118) | IP00 |
| Grau de proteção (NEMA) (EF011959) | Outro |
