ABBInterruptores manuais1SCA022744R3810 ABB Interruptor de desconectador OT250E04WP

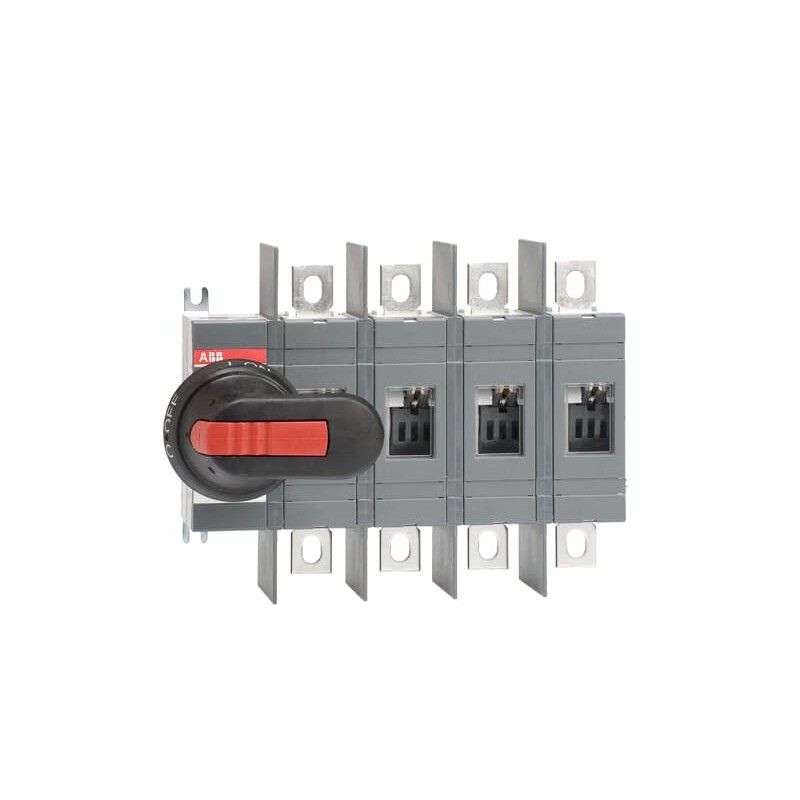

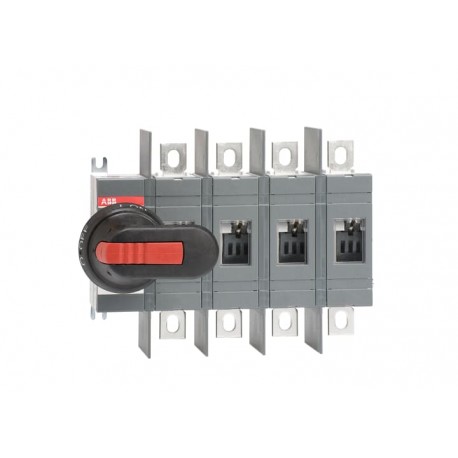

ABB 1SCA022744R3810 1SCA022744R3810 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SCA022744R3810 ABB Interruptor de desconectador OT250E04WP

Referência: 1SCA022744R3810

Fabricante: ABB

Descrição:

Interruptor de desconectador OT250E04WP
OT250E04WP SWITCH-DISCONNECTOR

Categorias:

  • Aparelhos elétricos de baixa tensão > Suporte
  • ABB > Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 246,49 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 25 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

MAIS INFORMAÇÃO

ABB EcoSolutions
End Of Life Disassembling Instructions1SCC301117M0201
Informação ambiental1SCC301265D0201
Environmental Product Declaration - EPD1SCC301282D0201
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informação RoHS1SCC011020D0201
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIP5b97369b-b1f4-424c-a7bf-8d439c90eab3 Finland
SCIP simplificado56d52026-ac15-4d87-8c1c-1c24b2249265 Germany
7a8caffa-0679-4b9d-a22b-2b4f6d825589 Poland
bbe9acc6-4116-4782-8a62-8feef14939f1 Portugal
501a2fdd-dcf0-4192-8f0d-a1b0e2839b29 Estonia
9c4fd489-a0f8-48bd-934a-d837f0ef5640 Germany
4b4bb0f8-a938-43b6-953f-c65fc785efa7 Greece
93a6f6b7-037b-40f2-807e-3011f6949521 Bulgaria
751d6895-dd14-4108-835e-912254541152 Belgium
705ccc3e-3852-487a-8726-4ec1e60cca46 Norway
108ab57f-197c-446e-8023-076375ffd7af Poland
86463a29-8c0b-4b60-b27a-7934843e6fbd Belgium
3c6c3506-a4a4-4fda-a15d-b71fcf8d6400 Spain
d54f75b9-0874-4558-a4f0-796cac3c1a44 Sweden
17db4e05-ea6a-4f9b-9939-55fb5ed92601 Hungary
842946c3-4998-472e-bcf7-36ef106212b8 Czech Republic
c127f881-3104-4b79-bef9-ce9dc959aee9 Croatia
905be291-ff9d-44e8-8f42-26bf08e0bb1b Denmark
9b539209-62e8-4aad-9be0-442ea5f5f4c8 Poland
8aa2f3aa-3365-4d4b-b743-e34569d77c8b Germany
2c6761d8-e7c8-4216-95eb-2274cd83f9d8 Italy
96c0fb5c-2b8f-4ba9-866c-28f73bc8b2f0 Germany
5e9c7c2e-b989-4e06-aeb2-5efa58968347 Hungary
7a9cd371-1326-405a-81ff-c9460dce0cc8 Netherlands
3755dd94-95fc-49f6-a74c-861ad90898ad France
8dfc2321-2ac8-4bee-a908-141642f5f6e7 Germany
6e7feab9-7fc8-4341-855d-3a84e92602aa Sweden
23d2b547-4913-4f68-b007-97e2e1aab15c France
Toxic Substances Control Act - TSCA1SCC011025D0201
Popular Downloads
Ficha de dados, informação técnica1SCC301020C0201
Instruções e Manuais1SCC301031M0220
Mechanical Drawings1SCC301292F0001
1SCC301291F0001
OT200-250E04W.stp
OT200-250E04W.igs
Environmental Product Declaration - EPD1SCC301282D0201
Environmental
Grau de proteçãoFront IP00
Informação ambiental1SCC301265D0201
Pollution Degree3
Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85365080
País de origemFinland
Dimensions
Largura Líquida do Produto212.5 mm
Altura Líquida do Produto170 mm
Profundidade/Comprimento Líquidos do Produto82.5 mm
Peso Líquido do Produto2.1 kg
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 1190 mm
7.5 in
Profundidade/Comprimento da embalagem Nível 1290 mm
11.4 in
Altura da embalagem Nível 1110 mm
4.3 in
Peso bruto da embalagem Nível 12.2 kg
4.6 lb
Nível de Embalagem 1 EAN6417019241449
Technical
Conventional Free-air Thermal Current (Ith)Θ = 40 °C 250 A
Conventional Thermal Current (Ithe)Fully Enclosed 250 A
Grau de proteçãoFront IP00
Distance Between PhasesWide phase distance
Fourth Pole PositionRight Side
Fourth Pole TypeSwitched - Simultaneous Function
Handle ColorBlack
Handle TypeHandle and shaft included
Mechanical Durability20000
Tipo de apoioBase mounting
Número de polos4P
Modo de funcionamentoFront
Pollution Degree3
Position of Line TerminalsTop In - Bottom Out
Bottom In - Top Out
Power Lossat Rated Operating Conditions per Pole 6.5 W
Rated Conditional Short-Circuit Current (Inc)(315 A fuse, 500 V) 100 kA
(355 A fuse, 690 V) 80 kA
(250 A fuse, 690 V) 100 kA
Rated Impulse Withstand Voltage (Uimp)12 kV
Rated Insulation Voltage (Ui)acc. to IEC/EN 60664-1 1000 V
Rated Operational Current AC-21A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Rated Operational Current AC-22A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Rated Operational Current AC-23A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Rated Operational Power AC-23A (Pe)(220 ... 240 V) 75 kW
(400 ... 415 V) 145 kW
(500 V) 170 kW
(690 V) 250 kW
Tensão operacional nominalMain Circuit 1000 V
Rated Short-Circuit Making Capacity (Icm)(690 V) 30 kA
Rated Short-time Withstand Current Low Voltage (Icw)for 1 s 8 kA
Funções especiaisWide phase distance
NormasIEC 60947-3
Switches Operating MechanismMechanism at the End of the Switch
04 (Left Side)
Tipo de terminalLug terminals
Terminal Width20 mm
Binário de apertoacc. IEC 60947-1 15 … 22 N·m
Technical UL/CSA
Binário de apertoacc. IEC 60947-1 15 … 22 N·m
Certificates and Declarations
A2L Certificate – IEC1SCC301337D0201
Certificado ATEXNo certification needed
Certificado BV1SCC301103D0201
Declaração de conformidade -CE1SCC301131D2705
DNV GL Certificate1SCC301174D0204
Certificado GL1SCC301139D0201
Certificado LR1SCC301144D0201
Certificado ULNo certification needed
VDE CertificateNo certification needed
External Classifications and Standards
Código de classificação do objetoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122221
eClassV11.1 : 27371403
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)
E-Number (Finland)3661330
E-Number (Norway)4337885
E-Number (Sweden)3171191

ETIM for 1SCA022744R3810 Componentes industriais para Baixa Tensão (EC000216)

Nome da característicaVersão de interruptor principal (EF006981)
Valor da característicaSim
Nome da característicaVersão de chave de manutenção/serviço (EF006986)
Valor da característicaSim
Nome da característicaVersão de interruptor de segurança (EF006985)
Valor da característicaNão
Nome da característicaVersão como instalação de paragem de emergência (EF006959)
Valor da característicaNão
Nome da característicaVersão do interruptor de inversão (EF009408)
Valor da característicaNão
Nome da característicaNúmero de interruptores (EF005586)
Valor da característica1
Nome da característicaMáx. tensão nominal de operação Ue CA (EF007355)
Valor da característica1000 V
Nome da característicaTensão nominal de operação (EF001435)
Valor da característica1000 V
Nome da característicaCorrente permanente nominal Iu (EF001389)
Valor da característica250 A
Nome da característicaCorrente contínua nominal, AC-23, 400 V (EF011777)
Valor da característica250 A
Nome da característicaCorrente permanente nominal em AC-21, 400 V (EF009165)
Valor da característica250 A
Nome da característicaCorrente nominal suportável lcw atual (EF007050)
Valor da característica8 kA
Nome da característicaPotência de operação nominal em AC-23, 400 V (EF007027)
Valor da característica145 kW
Nome da característicaPotência de comutação a 400 V (EF009166)
Valor da característica145 kW
Nome da característicaCorrente condicional nominal de curto-circuito Iq (EF001444)
Valor da característica100 kA
Nome da característicaNúmero de polos (EF001391)
Valor da característica4
Nome da característicaNúmero de contatos auxiliares como contato normalmente fechado (EF001377)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato normalmente aberto (EF001376)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato de comutação (EF003531)
Valor da característica0
Nome da característicaAcionamento do motor opcional (EF007386)
Valor da característicaNão
Nome da característicaAcionamento do motor integrado (EF006697)
Valor da característicaNão
Nome da característicaSaída de tensão opcional (EF007491)
Valor da característicaNão
Nome da característicaConstrução do dispositivo (EF008240)
Valor da característicaDispositivo completo na carcaça
Nome da característicaAdequado para montagem frontal de 4 furos (EF007247)
Valor da característicaNão
Nome da característicaAdequado para o centro de montagem frontal (EF007248)
Valor da característicaNão
Nome da característicaApropriado para a instalação do quadro de distribuição (EF007262)
Valor da característicaSim
Nome da característicaCor do elemento de atuação (EF007167)
Valor da característicaPreto
Nome da característicaTipo de elemento de controlo (EF006976)
Valor da característicaBotão de giro longo
Nome da característicaPossível interbloqueio (EF006281)
Valor da característicaNão
Nome da característicaTipo de conexão elétrica do circuito principal (EF006819)
Valor da característicaConexão por parafuso
Nome da característicaGrau de proteção (IP), frente (EF003118)
Valor da característicaIP00
Nome da característicaGrau de proteção (NEMA) (EF011959)
Valor da característicaOutro
