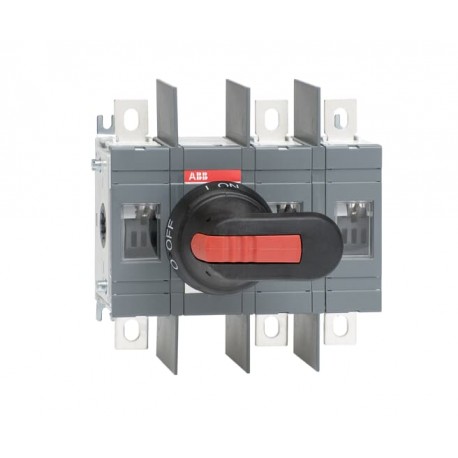

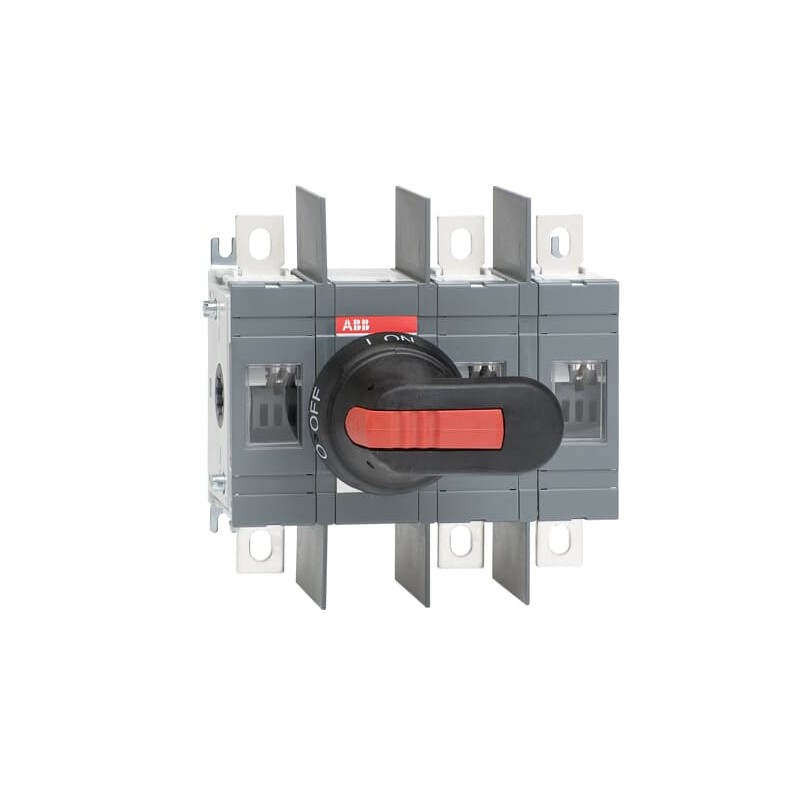

1SCA022744R2910 ABB Interruptor de desconectador OT200E12WP
1SCA022744R2910
ABB
Interruptor de desconectador OT200E12WP
OT200E12WP SWITCH-DISCONNECTOR
Aparelhos elétricos de baixa tensão > Suporte
Interruptores manuais
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲| ABB EcoSolutions | |
|---|---|
| End Of Life Disassembling Instructions | 1SCC301117M0201 |
| Informação ambiental | 1SCC301265D0201 |
| Environmental Product Declaration - EPD | 1SCC301282D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informação RoHS | 1SCC011020D0201 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 2b43c2ae-44f4-4db7-89b3-fb89dc9fdf31 Finland |
| SCIP simplificado | 2c95ac91-5a1b-47fd-b9de-f8c4bec41f5c Germany |
| 9774127b-77c1-4ced-8e97-6be1cf464dd3 Spain | |
| be42ddf0-3d8a-4326-b20a-3a4185827b9c Norway | |
| 3907eb31-2600-45d5-bbfe-a2a99272e0d2 Belgium | |
| 0886faf6-32c9-48e3-baea-23de7eab7338 Sweden | |
| b94773fa-4b5f-419b-9aa3-bace7876f257 Germany | |
| 2204f280-07f3-4841-9671-c097dee606e4 Portugal | |
| a8190387-c6d7-4fdf-9b32-f540375f1908 Greece | |
| b3d903a3-ba2d-4927-8d8b-1d8af775ea29 Bulgaria | |
| 2df08c65-e133-412f-be1c-10816e90ee83 France | |
| d9198895-77e2-4c8e-947e-307e978c5c38 Germany | |
| e36d682c-f5ad-47c1-a86c-d87adca4ccba Czech Republic | |
| 11fb165b-0dfe-4b9d-ba5f-7d869477695d Croatia | |
| a94c2c88-189d-49c7-b48a-79a27b42bce3 Germany | |
| 60289eaf-cca2-4a74-a4f2-0c8e12f9103e Poland | |
| 4d25a178-a70c-4328-aafe-d8baea245a20 Germany | |
| cf7fc570-21f1-452b-ad11-25139f5b0c01 Belgium | |
| 12d631ef-4d26-4280-b9d5-6b7924703853 Italy | |
| 49bbde59-ecd0-400c-913f-db4c5b6b6610 Estonia | |
| a2b7cb5a-da2e-430a-a58e-756ffe43071c France | |
| 60c2da41-fcb8-4cc4-b3de-a4f98df5ae64 Poland | |
| cd9b799f-a643-4bd5-8a5f-2c5d08e64e01 Hungary | |
| a9b1c2fa-d790-4cbb-93db-1dd2d9ece677 Hungary | |
| 13a6e0ed-3362-4196-8728-0f90017a619c Netherlands | |
| c8ae9d02-c800-4b39-91f6-52c0f79907e5 Denmark | |
| b61f9d6b-b265-4905-8fca-454c07f5820b Poland | |
| 4b5e0be2-d8ef-46d2-beb2-05d332ac7e20 Sweden | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Popular Downloads | |
| Ficha de dados, informação técnica | 1SCC301020C0201 |
| Instruções e Manuais | 1SCC301031M0220 |
| Mechanical Drawings | 1SCC301294F0001 |
| 1SCC301293F0001 | |
| Environmental Product Declaration - EPD | 1SCC301282D0201 |
| Environmental | |
| Grau de proteção | Front IP00 |
| Informação ambiental | 1SCC301265D0201 |
| Pollution Degree | 3 |
| Ordering | |
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 85365080 |
| País de origem | Finland |
| Dimensions | |
| Largura Líquida do Produto | 174.5 mm |
| Altura Líquida do Produto | 170 mm |
| Profundidade/Comprimento Líquidos do Produto | 82.5 mm |
| Peso Líquido do Produto | 1.5 kg |
| Container Information | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Largura da embalagem Nível 1 | 190 mm |
| 7.5 in | |
| Profundidade/Comprimento da embalagem Nível 1 | 290 mm |
| 11.4 in | |
| Altura da embalagem Nível 1 | 110 mm |
| 4.3 in | |
| Peso bruto da embalagem Nível 1 | 1.7 kg |
| 3.7 lb | |
| Nível de Embalagem 1 EAN | 6417019241357 |
| Technical | |
| Conventional Free-air Thermal Current (Ith) | Θ = 40 °C 200 A |
| Conventional Thermal Current (Ithe) | Fully Enclosed 200 A |
| Grau de proteção | Front IP00 |
| Distance Between Phases | Wide phase distance |
| Handle Color | Black |
| Handle Type | Handle and shaft included |
| Mechanical Durability | 20000 |
| Tipo de apoio | Base mounting |
| Número de polos | 3P |
| Modo de funcionamento | Front |
| Pollution Degree | 3 |
| Position of Line Terminals | Top In - Bottom Out |
| Bottom In - Top Out | |
| Power Loss | at Rated Operating Conditions per Pole 4.0 W |
| Rated Conditional Short-Circuit Current (Inc) | (315 A fuse, 500 V) 100 kA |
| (355 A fuse, 690 V) 80 kA | |
| (250 A fuse, 690 V) 100 kA | |
| Rated Impulse Withstand Voltage (Uimp) | 12 kV |
| Rated Insulation Voltage (Ui) | acc. to IEC/EN 60664-1 1000 V |
| Rated Operational Current AC-21A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Rated Operational Current AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Rated Operational Current AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Rated Operational Power AC-23A (Pe) | (220 ... 240 V) 60 kW |
| (400 ... 415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Tensão operacional nominal | Main Circuit 1000 V |
| Rated Short-Circuit Making Capacity (Icm) | (690 V) 30 kA |
| Rated Short-time Withstand Current Low Voltage (Icw) | for 1 s 8 kA |
| Funções especiais | Wide phase distance |
| Normas | IEC 60947-3 |
| Switches Operating Mechanism | Mechanism Between the Poles |
| 12 (Between the Poles) | |
| Tipo de terminal | Lug terminals |
| Terminal Width | 20 mm |
| Binário de aperto | acc. IEC 60947-1 15 … 22 N·m |
| Technical UL/CSA | |
| Binário de aperto | acc. IEC 60947-1 15 … 22 N·m |
| Certificates and Declarations | |
| A2L Certificate – IEC | 1SCC301337D0201 |
| Certificado ATEX | No certification needed |
| Certificado BV | 1SCC301103D0201 |
| Declaração de conformidade -CE | 1SCC301131D2705 |
| DNV GL Certificate | 1SCC301174D0204 |
| Certificado GL | 1SCC301139D0201 |
| Certificado LR | 1SCC301144D0201 |
| Certificado UL | No certification needed |
| VDE Certificate | No certification needed |
| External Classifications and Standards | |
| Código de classificação do objeto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| Código de Categoria Granular IDEA (IGCC) | 5290 >> Disconnect switch |
| eClass | V11.1 : 27371403 |
| Categoria REEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| E-Number (Finland) | 3661322 |
| E-Number (Norway) | 4337882 |
| Característica | Valor |
|---|---|
| Versão de interruptor principal (EF006981) | Sim |
| Versão de chave de manutenção/serviço (EF006986) | Sim |
| Versão de interruptor de segurança (EF006985) | Não |
| Versão como instalação de paragem de emergência (EF006959) | Não |
| Versão do interruptor de inversão (EF009408) | Não |
| Número de interruptores (EF005586) | 1 |
| Máx. tensão nominal de operação Ue CA (EF007355) | 1000 V |
| Tensão nominal de operação (EF001435) | 1000 V |
| Corrente permanente nominal Iu (EF001389) | 200 A |
| Corrente contínua nominal, AC-23, 400 V (EF011777) | 200 A |
| Corrente permanente nominal em AC-21, 400 V (EF009165) | 200 A |
| Corrente nominal suportável lcw atual (EF007050) | 8 kA |
| Potência de operação nominal em AC-23, 400 V (EF007027) | 110 kW |
| Potência de comutação a 400 V (EF009166) | 110 kW |
| Corrente condicional nominal de curto-circuito Iq (EF001444) | 100 kA |
| Número de polos (EF001391) | 3 |
| Número de contatos auxiliares como contato normalmente fechado (EF001377) | 0 |
| Número de contatos auxiliares como contato normalmente aberto (EF001376) | 0 |
| Número de contatos auxiliares como contato de comutação (EF003531) | 0 |
| Acionamento do motor opcional (EF007386) | Não |
| Acionamento do motor integrado (EF006697) | Não |
| Saída de tensão opcional (EF007491) | Não |
| Construção do dispositivo (EF008240) | Dispositivo completo na carcaça |
| Adequado para montagem frontal de 4 furos (EF007247) | Não |
| Adequado para o centro de montagem frontal (EF007248) | Não |
| Apropriado para a instalação do quadro de distribuição (EF007262) | Sim |
| Cor do elemento de atuação (EF007167) | Preto |
| Tipo de elemento de controlo (EF006976) | Botão de giro longo |
| Possível interbloqueio (EF006281) | Não |
| Tipo de conexão elétrica do circuito principal (EF006819) | Conexão por parafuso |
| Grau de proteção (IP), frente (EF003118) | IP00 |
| Grau de proteção (NEMA) (EF011959) | Outro |
