ABBInterruptores manuais1SCA022744R2670 ABB Interruptor de desconectador OT200E03WP

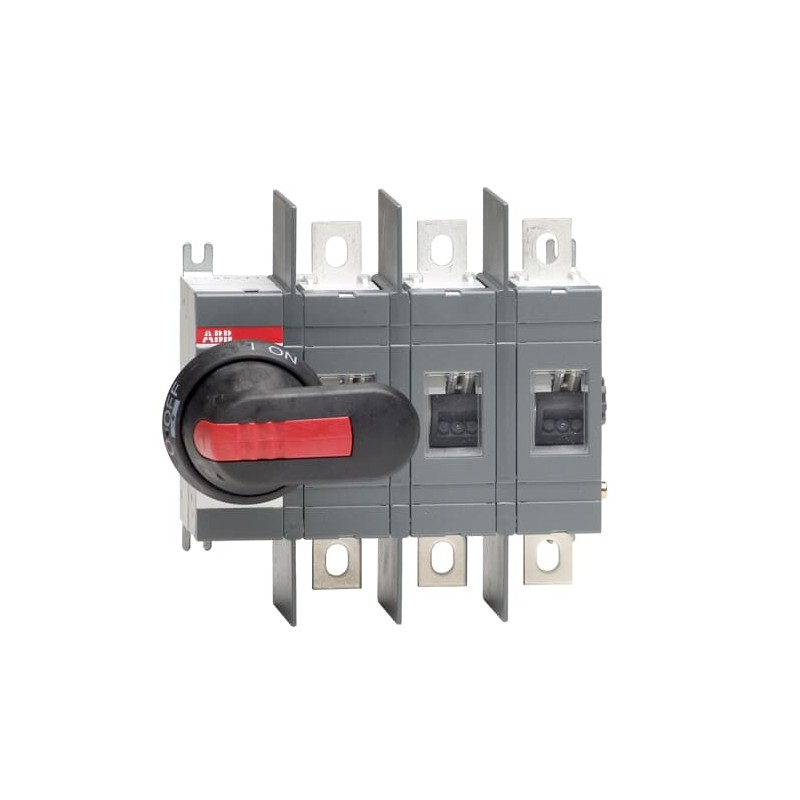

ABB 1SCA022744R2670 1SCA022744R2670 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SCA022744R2670 ABB Interruptor de desconectador OT200E03WP

Referência: 1SCA022744R2670

Fabricante: ABB

Descrição:

Interruptor de desconectador OT200E03WP
OT200E03WP SWITCH-DISCONNECTOR

Categorias:

  • Aparelhos elétricos de baixa tensão > Suporte
  • ABB > Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 149,82 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 25 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

MAIS INFORMAÇÃO

ABB EcoSolutions
End Of Life Disassembling Instructions1SCC301117M0201
Informação ambiental1SCC301265D0201
Environmental Product Declaration - EPD1SCC301282D0201
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informação RoHS1SCC011020D0201
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIP2c310831-4ac2-47e8-a2c7-2aec70cd4fc6 Finland
SCIP simplificado54b605fe-4fa9-4f5f-80ce-52b99a13b3fe Germany
05b8c3f4-7730-4b83-98df-e358637bdba2 Germany
df225ed9-09fe-4bc6-8648-78db56b4c718 Denmark
d0e69cd6-3e7a-41a6-bb27-dce0b611c83c Belgium
29f672f2-ca02-469c-95fa-9dc625f640af Croatia
50e48f7e-3fb3-4199-8fe3-2fe415a80d53 Germany
339342c1-24b6-4201-afc5-8a07debab33c Sweden
bc98b22f-481a-4324-81e5-61338da86c50 Bulgaria
2eb6f461-49f6-40b1-a73c-9004dbd3f5d3 France
1c5cfa4c-3f7a-4549-b8b1-6855f7e0c606 Hungary
db653ab3-d558-4b3d-8c31-192defa102d5 Italy
0a270dd2-e06c-4c2e-b922-7e67ef31d8e0 France
0fa232bf-b7ec-4cb2-817b-5c74898ce33d Sweden
73a98c3b-6931-463f-b127-b0e48aa3ab22 Estonia
206807e9-dd13-43f9-86db-d4a71b59c4da Netherlands
c9fdf45e-f3c9-4fb4-958c-914a9567837e Hungary
4101b6f9-676c-43fd-bc40-e64311137831 Germany
f6302e37-36db-4f71-828b-54c0c6c09f4f Portugal
a17901e6-1eb0-4d3f-8138-8ed97a47d322 Poland
8faf7564-24b3-4248-a375-9d430318f7c3 Greece
43d7d85a-9cc7-4c96-bfa5-4fe0650047a5 Czech Republic
62837edb-e86d-4957-afa3-880e08f6cd1a Germany
7e9e67fc-b098-4d42-8514-e2dda9aa5f2d Poland
1c61ab6d-d0ea-4a95-85a2-28adf5378b7b Belgium
f73e2b9c-686d-43c2-bc63-799a29713cc8 Poland
ac064499-0ef8-4710-a23a-3a783d5fe158 Spain
1f17b112-715f-4d3a-bb9a-5253dcb45762 Norway
Toxic Substances Control Act - TSCA1SCC011025D0201
Popular Downloads
Ficha de dados, informação técnica1SCC301020C0201
Instruções e Manuais1SCC301031M0220
Mechanical DrawingsOT200-250E03W.stp
OT200-250E03W.igs
Environmental Product Declaration - EPD1SCC301282D0201
Environmental
Grau de proteçãoFront IP00
Informação ambiental1SCC301265D0201
Pollution Degree3
Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85365080
País de origemFinland
Dimensions
Largura Líquida do Produto169.5 mm
Altura Líquida do Produto150 mm
Profundidade/Comprimento Líquidos do Produto82.5 mm
Peso Líquido do Produto1.5 kg
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 1190 mm
7.5 in
Profundidade/Comprimento da embalagem Nível 1290 mm
11.4 in
Altura da embalagem Nível 1110 mm
4.3 in
Peso bruto da embalagem Nível 11.7 kg
3.7 lb
Nível de Embalagem 1 EAN6417019241333
Technical
Conventional Free-air Thermal Current (Ith)Θ = 40 °C 200 A
Conventional Thermal Current (Ithe)Fully Enclosed 200 A
Grau de proteçãoFront IP00
Distance Between PhasesWide phase distance
Handle ColorBlack
Handle TypeHandle and shaft included
Mechanical Durability20000
Tipo de apoioBase mounting
Número de polos3P
Modo de funcionamentoFront
Pollution Degree3
Position of Line TerminalsTop In - Bottom Out
Bottom In - Top Out
Power Lossat Rated Operating Conditions per Pole 4.0 W
Rated Conditional Short-Circuit Current (Inc)(315 A fuse, 500 V) 100 kA
(355 A fuse, 690 V) 80 kA
(250 A fuse, 690 V) 100 kA
Rated Impulse Withstand Voltage (Uimp)12 kV
Rated Insulation Voltage (Ui)acc. to IEC/EN 60664-1 1000 V
Rated Operational Current AC-21A (Ie)(380 ... 415 V) 200 A
(500 V) 200 A
(690 V) 200 A
Rated Operational Current AC-22A (Ie)(380 ... 415 V) 200 A
(500 V) 200 A
(690 V) 200 A
Rated Operational Current AC-23A (Ie)(380 ... 415 V) 200 A
(500 V) 200 A
(690 V) 200 A
Rated Operational Power AC-23A (Pe)(220 ... 240 V) 60 kW
(400 ... 415 V) 110 kW
(500 V) 132 kW
(690 V) 200 kW
Tensão operacional nominalMain Circuit 1000 V
Rated Short-Circuit Making Capacity (Icm)(690 V) 30 kA
Rated Short-time Withstand Current Low Voltage (Icw)for 1 s 8 kA
Funções especiaisWide phase distance
NormasIEC 60947-3
Switches Operating MechanismMechanism at the End of the Switch
03 (Left Side)
Tipo de terminalLug terminals
Terminal Width20 mm
Binário de apertoacc. IEC 60947-1 15 … 22 N·m
Technical UL/CSA
Binário de apertoacc. IEC 60947-1 15 … 22 N·m
Certificates and Declarations
A2L Certificate – IEC1SCC301337D0201
Certificado ATEXNo certification needed
Certificado BV1SCC301103D0201
Declaração de conformidade -CE1SCC301131D2705
DNV GL Certificate1SCC301174D0204
Certificado GL1SCC301139D0201
Certificado LR1SCC301144D0201
Certificado ULNo certification needed
VDE CertificateNo certification needed
External Classifications and Standards
Código de classificação do objetoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122221
eClassV11.1 : 27371403
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)
E-Number (Finland)3661319
E-Number (Norway)4337880
E-Number (Sweden)3171186

ETIM for 1SCA022744R2670 Componentes industriais para Baixa Tensão (EC000216)

Nome da característicaVersão de interruptor principal (EF006981)
Valor da característicaSim
Nome da característicaVersão de chave de manutenção/serviço (EF006986)
Valor da característicaSim
Nome da característicaVersão de interruptor de segurança (EF006985)
Valor da característicaNão
Nome da característicaVersão como instalação de paragem de emergência (EF006959)
Valor da característicaNão
Nome da característicaVersão do interruptor de inversão (EF009408)
Valor da característicaNão
Nome da característicaNúmero de interruptores (EF005586)
Valor da característica1
Nome da característicaMáx. tensão nominal de operação Ue CA (EF007355)
Valor da característica1000 V
Nome da característicaTensão nominal de operação (EF001435)
Valor da característica1000 V
Nome da característicaCorrente permanente nominal Iu (EF001389)
Valor da característica200 A
Nome da característicaCorrente contínua nominal, AC-23, 400 V (EF011777)
Valor da característica200 A
Nome da característicaCorrente permanente nominal em AC-21, 400 V (EF009165)
Valor da característica200 A
Nome da característicaCorrente nominal suportável lcw atual (EF007050)
Valor da característica8 kA
Nome da característicaPotência de operação nominal em AC-23, 400 V (EF007027)
Valor da característica110 kW
Nome da característicaPotência de comutação a 400 V (EF009166)
Valor da característica110 kW
Nome da característicaCorrente condicional nominal de curto-circuito Iq (EF001444)
Valor da característica100 kA
Nome da característicaNúmero de polos (EF001391)
Valor da característica3
Nome da característicaNúmero de contatos auxiliares como contato normalmente fechado (EF001377)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato normalmente aberto (EF001376)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato de comutação (EF003531)
Valor da característica0
Nome da característicaAcionamento do motor opcional (EF007386)
Valor da característicaNão
Nome da característicaAcionamento do motor integrado (EF006697)
Valor da característicaNão
Nome da característicaSaída de tensão opcional (EF007491)
Valor da característicaNão
Nome da característicaConstrução do dispositivo (EF008240)
Valor da característicaDispositivo completo na carcaça
Nome da característicaAdequado para montagem frontal de 4 furos (EF007247)
Valor da característicaNão
Nome da característicaAdequado para o centro de montagem frontal (EF007248)
Valor da característicaNão
Nome da característicaApropriado para a instalação do quadro de distribuição (EF007262)
Valor da característicaSim
Nome da característicaCor do elemento de atuação (EF007167)
Valor da característicaPreto
Nome da característicaTipo de elemento de controlo (EF006976)
Valor da característicaBotão de giro longo
Nome da característicaPossível interbloqueio (EF006281)
Valor da característicaNão
Nome da característicaTipo de conexão elétrica do circuito principal (EF006819)
Valor da característicaConexão por parafuso
Nome da característicaGrau de proteção (IP), frente (EF003118)
Valor da característicaIP00
Nome da característicaGrau de proteção (NEMA) (EF011959)
Valor da característicaOutro

DATASHEET - PDF

Título
Tamanho
Tipo
PDF CATALOG TRANSFER SWITCHES 2023 EN
42 Mbytes
