ABBInterruptores manuais1SCA022726R9600 ABB Fusível Switch OS250D30

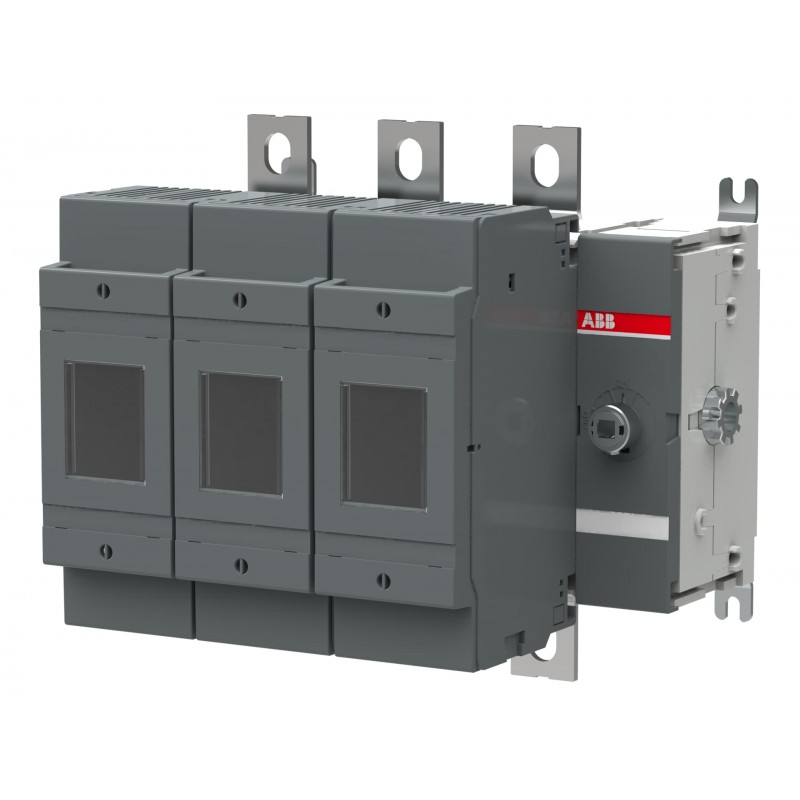

ABB 1SCA022726R9600 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SCA022726R9600 ABB Fusível Switch OS250D30

Código: 1SCA022726R9600

Fabricante: ABB

Descrição:

Fusível Switch OS250D30
OS250D30 SWITCH FUSE

Categorias:

  • Aparelhos elétricos de baixa tensão > Interruptor com fusíveis
  • ABB > Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 312,25 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 25 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

MAIS INFORMAÇÃO

ABB EcoSolutions
ABB Site Meeting Group Waste To Landfill TargetUL 2799 Zero Waste To Landfill Validation available
End Of Life Disassembling Instructions1SCC311049M0201
Environmental Product Declaration - EPD1SCC311197D0201
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informação RoHS1SCC011020D0201
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA1SCC011025D0201
Popular Downloads
Ficha de dados, informação técnica1SCC311013C0201
Instruções e Manuais1SCC311012M0219
Mechanical DrawingsOS250D_B30.stp
Environmental Product Declaration - EPD1SCC311197D0201
Environmental
Grau de proteçãoacc. to IEC 60529 IP20
Pollution Degree3
Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85365080
País de origemFinland
Dimensions
Largura Líquida do Produto208 mm
Altura Líquida do Produto199 mm
Profundidade/Comprimento Líquidos do Produto154 mm
Peso Líquido do Produto3.9 kg
8.6 lb
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 1230 mm
9.1 in
Profundidade/Comprimento da embalagem Nível 1270 mm
10.6 in
Altura da embalagem Nível 1170 mm
6.7 in
Peso bruto da embalagem Nível 14.2 kg
9.2 lb
Nível de Embalagem 1 EAN6417019235226
Technical
Conventional Free-air Thermal Current (Ith)Θ = 40 °C 250 A
Conventional Thermal Current (Ithe)Fully Enclosed 250 A
Grau de proteçãoacc. to IEC 60529 IP20
Tamanho do fusívelNH0
NH1
Fuse SystemDIN
Handle TypeHandle not included
Tipo de apoioBase mounting
Número de polos3P
Modo de funcionamentoFront
Pollution Degree3
Position of Line TerminalsTop In - Bottom Out
Bottom In - Top Out
Power Lossat Rated Current 17 W
Rated Conditional Short-Circuit Current (Inc)(690 V) 100 kA
Corrente nominal (In)Main Circuit 250 A
Rated Impulse Withstand Voltage (Uimp)12 kV
Rated Insulation Voltage (Ui)1000 V
Rated Operational Current AC-21A (Ie)(500 V) 250 A
(690 V) 250 A
Rated Operational Current AC-22A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Rated Operational Current AC-23A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Rated Operational Power AC-23A (Pe)(220 ... 240 V) 75 kW
(400 V) 140 kW
(415 V) 145 kW
(500 V) 170 kW
(690 V) 250 kW
Tensão operacional nominalMain Circuit 690 V AC
Rated Short-time Withstand Current Low Voltage (Icw)for 1 s 8 kiloampere rms
NormasIEC 60947-3
Switches Operating Mechanism30 (Right Side)
Tipo de terminalLug terminals
Terminal Width25 mm
Binário de aperto30 ... 44 N·m
Technical UL/CSA
Binário de aperto30 ... 44 N·m
Certificates and Declarations
A2L Certificate – IEC1SCC311209D0201
Certificado ATEXNo certification needed
CCC CertificateCCC OS200-250 2016
Declaração de conformidade -CE1SCC311095D2704
DNV GL Certificate1SCC311123D0203
Certificado ULNo certification needed
External Classifications and Standards
Código de classificação do objetoQ
ETIM 9EC001040 - Fuse switch disconnector
ETIM 10EC001040 - Fuse switch disconnector
UNSPSC39122233
Código de Categoria Granular IDEA (IGCC)5291 >> Fuse switch disconnector
eClassV11.1 : 27371401
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)

ETIM for 1SCA022726R9600 Componentes industriais para Baixa Tensão (EC001040)

Nome da característicaVersão de interruptor principal (EF006981)
Valor da característicaSim
Nome da característicaVersão de interruptor de segurança (EF006985)
Valor da característicaSim
Nome da característicaMáx. tensão nominal de operação Ue CA (EF007355)
Valor da característica1000 V
Nome da característicaCorrente permanente nominal Iu (EF001389)
Valor da característica250 A
Nome da característicaPotência de operação nominal em AC-23, 400 V (EF007027)
Valor da característica250 kW
Nome da característicaCorrente condicional nominal de curto-circuito Iq (EF001444)
Valor da característica80 kA
Nome da característicaCorrente nominal suportável lcw atual (EF007050)
Valor da característica8 kA
Nome da característicaAdequado para fusíveis (EF006692)
Valor da característicaNH0
Nome da característicaNúmero de polos (EF001391)
Valor da característica3
Nome da característicaTipo de conexão elétrica do circuito principal (EF006819)
Valor da característicaConexão por parafuso
Nome da característicaEntrada de Cabo (EF000537)
Valor da característicaOutro
Nome da característicaEquipado com conectores (EF011696)
Valor da característicaSim
Nome da característicaAdequado para montagem no solo (EF007243)
Valor da característicaNão
Nome da característicaAdequado para montagem frontal (EF007246)
Valor da característicaNão
Nome da característicaAdequado para montagem em barramento (EF007259)
Valor da característicaSim
Nome da característicaTipo de elemento de controlo (EF006976)
Valor da característicaBotão de giro curto
Nome da característicaPosição do elemento de atuação (EF009410)
Valor da característicaDireita
Nome da característicaAcionamento do motor opcional (EF007386)
Valor da característicaNão
Nome da característicaAcionamento do motor integrado (EF006697)
Valor da característicaNão
Nome da característicaVersão como instalação de paragem de emergência (EF006959)
Valor da característicaNão
