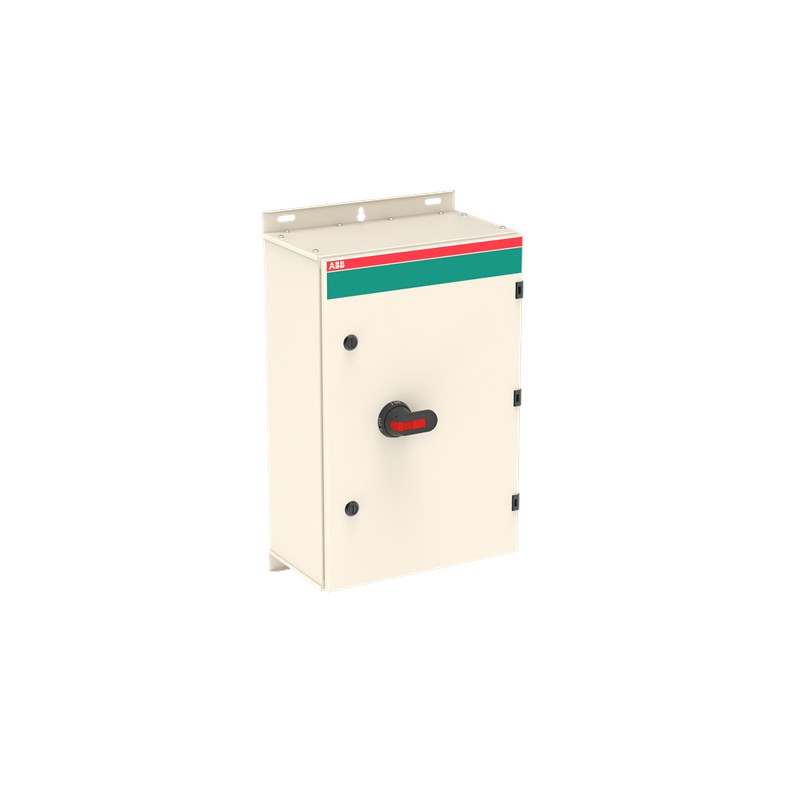

ABB 1SCA022602R0710 1SCA022602R0710 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

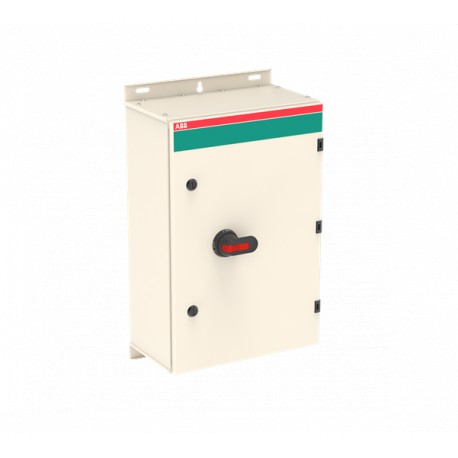

1SCA022602R0710 ABB Int. Desconectado em caixa OT250KLUU3BZ

Referência: 1SCA022602R0710

Fabricante: ABB

Descrição:

Int. Desconectado em caixa OT250KLUU3BZ
OT250KLUU3BZ Encl. Switch Disconnector

Categorias:

  • Aparelhos elétricos de baixa tensão > Suporte
  • ABB > Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 1.016,98 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 25 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC340076D0201
Informação RoHS1SCC340075D0201
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIPbcc8b84f-d36c-4221-9d0c-d2f2916a7838 Finland
SCIP simplificado10b3ed92-b349-4c22-a2ad-85b9a7548b74 Germany
820b8909-7de9-4b98-a3e4-1353aa22b8b2 Germany
60d767d3-795e-45a6-9405-0864e7067e9b Germany
b19ed835-4e07-4733-952c-85e30246db49 Czech Republic
daa8761b-214e-4839-adda-27ba925fe3f5 Croatia
c7f88f37-a37c-488f-bcbd-81ee51539220 Spain
bde0235f-78a7-4bbf-8eb2-c69b27e06266 Hungary
58ba43e7-74b3-4319-8cd7-1041e9270c90 Belgium
4188ba47-d479-498e-a13d-e1c344207c57 Poland
a06b10d9-f83e-4e8b-85e9-83af4ab2e64d Sweden
255e9dee-d0be-41cb-8feb-8d4d2bb3ce07 Italy
f5ee481a-988a-4277-bcbf-7c9870e6e588 Sweden
db8d5efc-0743-4e06-9dbe-035960fc4872 France
b929ded6-3635-4bbb-af17-f30c7e76df27 Germany
ecd6dc35-d5bf-4285-a378-0034bfd708f4 Germany
bc0a8fe7-a0a2-49e1-9065-f98ce2e1be0f France
24273e66-79fd-4f54-81cf-d280f6862f07 Hungary
35601eeb-1604-4137-9790-9159c8949bc5 Portugal
dfe1d377-5586-4af7-8c9d-4471a5647295 Greece
5d5a6ebb-a120-47a2-9f00-ef99d57bc0f2 Bulgaria
5f1179e5-bd36-4fe0-9dc5-5d6aef4075fb Poland
82afc978-a8dc-4b46-ba50-09f08a12d911 Norway
3c0b7bd3-c894-4651-9e58-37fdf48b9c53 Belgium
0038e334-6f0e-489c-8306-f1cc09dd0c00 Estonia
9812582f-69a9-488c-8ba7-02afe5006a7a Netherlands
d1d3eb72-5d24-4c41-9a5f-1e5a92cabe49 Poland
daf7991b-e618-4b4d-9580-a132520795a5 Denmark
Toxic Substances Control Act - TSCA1SCC340095D0201
Popular Downloads
Ficha de dados, informação técnica1SCC340015C0201
Instruções e Manuais1SCC340016M0005
Mechanical DrawingsOTKM604023PBL.stp
Environmental
Grau de proteçãoacc. to IEC 60529 IP65
Pollution Degree3
Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85363090
País de origemFinland
Dimensions
Largura Líquida do Produto400 mm
Altura Líquida do Produto600 mm
Profundidade/Comprimento Líquidos do Produto230 mm
Peso Líquido do Produto15.81 kg
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 1415 mm
Profundidade/Comprimento da embalagem Nível 1710 mm
Altura da embalagem Nível 1325 mm
Peso bruto da embalagem Nível 117.5 kg
Nível de Embalagem 1 EAN6417019195162
Technical
Cable Entry PositionTop/Bottom
Cable Outlets Per SideBlank /Blank
ColorRAL7032
Connecting Capacity Main CircuitHole Diameter 8 mm
Screw Clamp / PE Terminal 4pc,10 ... 70 mm²
Conventional Thermal Current (Ithe)Fully Enclosed 250 A
Grau de proteçãoacc. to IEC 60529 IP65
Material do invólucroSteel sheet
Handle ColorBlack
Handle TypePistol handle
Impact Resistance RatingHousing IK09
Maximum Mounted Auxiliary Contacts2 NO, 2 NC
Mounted Auxiliary Contacts0 NO, 0 NC
Neutral TypeDetachable Neutral
Number of Auxiliary Contacts NC0
Number of Auxiliary Contacts NO0
Número de polos3P
Pollution Degree3
Power Lossat Rated Operating Conditions per Pole 6.5 W
Rated Conditional Short-Circuit Current (Inc)40.5 kA
Rated Insulation Voltage (Ui)750 V
Rated Operational Current AC-22A (Ie)(380 ... 415 V) 250 A
(690 V) 250 A
Rated Operational Current AC-23A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Rated Operational Power AC-23A (Pe)(380 ... 415 V) 132 kW
(500 V) 160 kW
(690 V) 200 kW
Tensão operacional nominalMain Circuit 1000 V
Rated Short-Circuit Making Capacity (Icm)(1000 V AC) 30 kA
Rated Short-time Withstand Current Low Voltage (Icw)for 1 s 8 kA
Recommended Screw DriverMain Circuit M8
NormasIEC 60947-1, -3
Binário de apertoMain Circuit 22 N·m
Technical UL/CSA
Recommended Screw DriverMain Circuit M8
Binário de apertoMain Circuit 22 N·m
Certificates and Declarations
Declaração de conformidade -CE1SCC340025D2704
External Classifications and Standards
Código de classificação do objetoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122205
Código de Categoria Granular IDEA (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
Categoria REEE4. Large Equipment (Any External Dimension More Than 50 cm)

ETIM for 1SCA022602R0710 Componentes industriais para Baixa Tensão (EC000216)

Nome da característicaVersão de interruptor principal (EF006981)
Valor da característicaSim
Nome da característicaVersão de chave de manutenção/serviço (EF006986)
Valor da característicaSim
Nome da característicaVersão de interruptor de segurança (EF006985)
Valor da característicaSim
Nome da característicaVersão como instalação de paragem de emergência (EF006959)
Valor da característicaSim
Nome da característicaVersão do interruptor de inversão (EF009408)
Valor da característicaNão
Nome da característicaNúmero de interruptores (EF005586)
Valor da característica1
Nome da característicaMáx. tensão nominal de operação Ue CA (EF007355)
Valor da característica1000 V
Nome da característicaTensão nominal de operação (EF001435)
Valor da característica750 V
Nome da característicaCorrente permanente nominal Iu (EF001389)
Valor da característica250 A
Nome da característicaCorrente contínua nominal, AC-23, 400 V (EF011777)
Valor da característica250 A
Nome da característicaCorrente permanente nominal em AC-21, 400 V (EF009165)
Valor da característica250 A
Nome da característicaCorrente nominal suportável lcw atual (EF007050)
Valor da característica8 kA
Nome da característicaPotência de operação nominal em AC-23, 400 V (EF007027)
Valor da característica132 kW
Nome da característicaPotência de comutação a 400 V (EF009166)
Valor da característica132 kW
Nome da característicaNúmero de polos (EF001391)
Valor da característica3
Nome da característicaNúmero de contatos auxiliares como contato normalmente fechado (EF001377)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato normalmente aberto (EF001376)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato de comutação (EF003531)
Valor da característica0
Nome da característicaAcionamento do motor opcional (EF007386)
Valor da característicaNão
Nome da característicaAcionamento do motor integrado (EF006697)
Valor da característicaNão
Nome da característicaSaída de tensão opcional (EF007491)
Valor da característicaNão
Nome da característicaConstrução do dispositivo (EF008240)
Valor da característicaDispositivo completo na carcaça
Nome da característicaAdequado para montagem em chão (EF025108)
Valor da característicaNão
Nome da característicaAdequado para montagem frontal de 4 furos (EF007247)
Valor da característicaNão
Nome da característicaAdequado para o centro de montagem frontal (EF007248)
Valor da característicaNão
Nome da característicaApropriado para a instalação do quadro de distribuição (EF007262)
Valor da característicaNão
Nome da característicaAdequado para montagem intermediária (EF007264)
Valor da característicaNão
Nome da característicaCor do elemento de atuação (EF007167)
Valor da característicaPreto
Nome da característicaTipo de elemento de controlo (EF006976)
Valor da característicaBotão de giro longo
Nome da característicaPossível interbloqueio (EF006281)
Valor da característicaSim
Nome da característicaCor da caixa (EF000136)
Valor da característicaOutro
Nome da característicaTipo de conexão elétrica do circuito principal (EF006819)
Valor da característicaConexão por parafuso
Nome da característicaCom cablagem pré-montada (EF016444)
Valor da característicaNão
Nome da característicaGrau de proteção (IP), frente (EF003118)
Valor da característicaIP65
Nome da característicaGrau de proteção (NEMA) (EF011959)
Valor da característicaOutro
Nome da característicaLargura (EF000008)
Valor da característica400 mm
Nome da característicaAltura (EF000040)
Valor da característica600 mm
Nome da característicaProfundidade (EF000049)
Valor da característica230 mm
