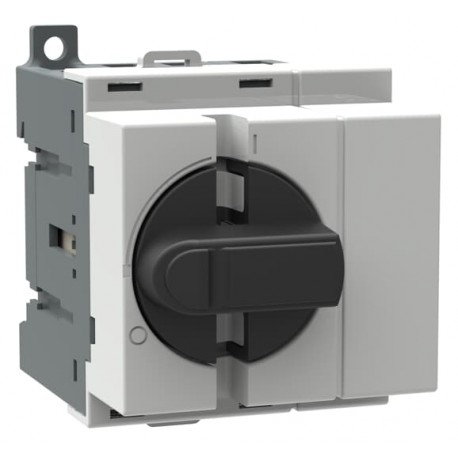

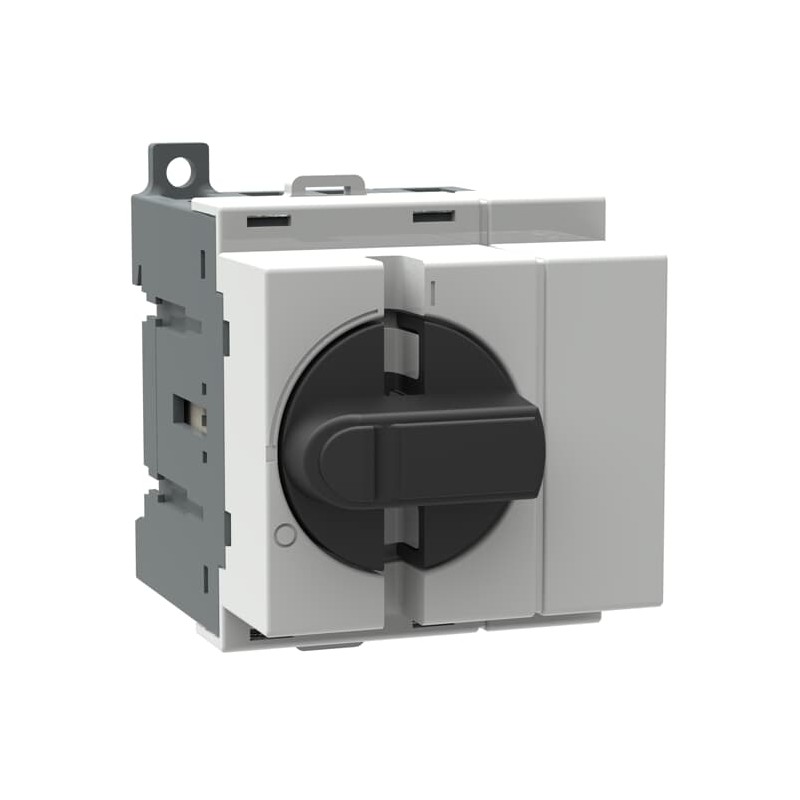

1SCA022497R0650 ABB Chave seccionadora OT25M4 Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SCA022497R0650 ABB Chave seccionadora OT25M4

1SCA022497R0650

ABB

Chave seccionadora OT25M4

OT25M4 SWITCH-DISCONNECTOR

Mais detalhes


Aparelhos elétricos de baixa tensão > Suporte

Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

Preço total: $52.86
Preço unitário: $52.86
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


ABB EcoSolutions
Informação ambiental1SCC301262D0201
Environmental Product Declaration - EPD1SCC301278D0201
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informação RoHS1SCC011020D0201
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA1SCC011025D0201
Popular Downloads
Ficha de dados, informação técnica1SCC301020C0201
Instruções e Manuais1SCC301052M0006
Mechanical DrawingsOT16M4.stp
Environmental Product Declaration - EPD1SCC301278D0201
Environmental
Grau de proteçãoFront IP20
Informação ambiental1SCC301262D0201
Pollution Degree3
Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85365080
País de origemFinland
Dimensions
Largura Líquida do Produto68 mm
Altura Líquida do Produto48 mm
Profundidade/Comprimento Líquidos do Produto73 mm
Peso Líquido do Produto0.125 kg
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 182 mm
Profundidade/Comprimento da embalagem Nível 1103 mm
Altura da embalagem Nível 186 mm
Peso bruto da embalagem Nível 10.14 kg
Nível de Embalagem 1 EAN6417019158426
Technical
Secção Transversal do CaboCu 0.75 ... 10 mm²
Conventional Free-air Thermal Current (Ith)Θ = 40 °C 32 A
Conventional Thermal Current (Ithe)Fully Enclosed 32 A
Grau de proteçãoFront IP20
Distance Between PhasesStandard
Fourth Pole PositionRight Side
Fourth Pole TypeSwitched - Simultaneous Function
Handle TypeHandle and shaft not included
Mechanical Durability20000
Tipo de apoioBase mounting
Número de polos4P
Modo de funcionamentoFront
Pollution Degree3
Position of Line TerminalsTop In - Bottom Out
Bottom In - Top Out
Power Lossat Rated Operating Conditions per Pole 0.6 W
Rated Conditional Short-Circuit Current (Inc)(40 A fuse, ≤415V) 50 kA
(25 A fuse, 690 V) 50 kA
Rated Impulse Withstand Voltage (Uimp)8 kV
Rated Insulation Voltage (Ui)acc. to IEC/EN 60664-1 750 V
Rated Operational Current AC-21A (Ie)(380 ... 415 V) 25 A
Rated Operational Current AC-22A (Ie)(380 ... 415 V) 25 A
(500 V) 25 A
(690 V) 25 A
Rated Operational Current AC-23A (Ie)(380 ... 415 V) 20 A
(500 V) 20 A
(690 V) 11 A
Rated Operational Power AC-23A (Pe)(220 ... 240 V) 4 kW
(400 ... 415 V) 9 kW
(500 V) 9 kW
(690 V) 9 kW
Tensão operacional nominalMain Circuit 750 V
Rated Short-Circuit Making Capacity (Icm)(690 V) 0.71 kA
Rated Short-time Withstand Current Low Voltage (Icw)for 1 s 0.5 kA
Funções especiaisNo
NormasIEC 60947-3 / UL 508 / CSA C22.2 No. 14
Switches Operating MechanismMechanism on Top of the Switch
Tipo de terminalScrew Terminals
Binário de apertoacc. IEC 60947-1 0.8 N·m
Technical UL/CSA
Classificação de potência UL/CSA(110 ... 120 V AC) Single Phase 1.5 Hp
(240 V AC) Single Phase 3 Hp
(440 ... 480 V AC) Single Phase 7.5 Hp
(550 ... 600 V AC) Single Phase 10 Hp
(220 ... 240 V AC) Three Phase 7,5 Hp
(440 ... 480 V AC) Three Phase 15 Hp
(550 ... 600 V AC) Three Phase 20 Hp
Binário de apertoacc. IEC 60947-1 0.8 N·m
Certificates and Declarations
A2L Certificate – IEC1SCC301335D0201
Certificado ATEXNo certification needed
Declaração de conformidade -CE1SCC301166D2703
Certificado ULNo certification needed
VDE CertificateNo certification needed
External Classifications and Standards
Código de classificação do objetoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
eClassV11.1 : 27371403
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)
E-Number (Sweden)3171078

ETIM for 1SCA022497R0650 Componentes industriais para Baixa Tensão (EC000216)
Característica Valor
Versão de interruptor principal (EF006981) Sim
Versão de chave de manutenção/serviço (EF006986) Sim
Versão de interruptor de segurança (EF006985) Não
Versão como instalação de paragem de emergência (EF006959) Não
Versão do interruptor de inversão (EF009408) Não
Número de interruptores (EF005586) 1
Máx. tensão nominal de operação Ue CA (EF007355) 750 V
Tensão nominal de operação (EF001435) 750 V
Corrente permanente nominal Iu (EF001389) 32 A
Corrente contínua nominal, AC-23, 400 V (EF011777) 20 A
Corrente permanente nominal em AC-21, 400 V (EF009165) 25 A
Corrente nominal suportável lcw atual (EF007050) 0.5 kA
Potência de operação nominal em AC-23, 400 V (EF007027) 9 kW
Potência de comutação a 400 V (EF009166) 9 kW
Número de polos (EF001391) 4
Número de contatos auxiliares como contato normalmente fechado (EF001377) 0
Número de contatos auxiliares como contato normalmente aberto (EF001376) 0
Número de contatos auxiliares como contato de comutação (EF003531) 0
Acionamento do motor opcional (EF007386) Não
Acionamento do motor integrado (EF006697) Não
Saída de tensão opcional (EF007491) Não
Construção do dispositivo (EF008240) Dispositivo completo na carcaça
Adequado para montagem frontal de 4 furos (EF007247) Não
Adequado para o centro de montagem frontal (EF007248) Não
Apropriado para a instalação do quadro de distribuição (EF007262) Sim
Tipo de elemento de controlo (EF006976) Botão de giro longo
Possível interbloqueio (EF006281) Não
Tipo de conexão elétrica do circuito principal (EF006819) Ligação com parafuso
Grau de proteção (IP), frente (EF003118) IP20
Grau de proteção (NEMA) (EF011959) Outro
