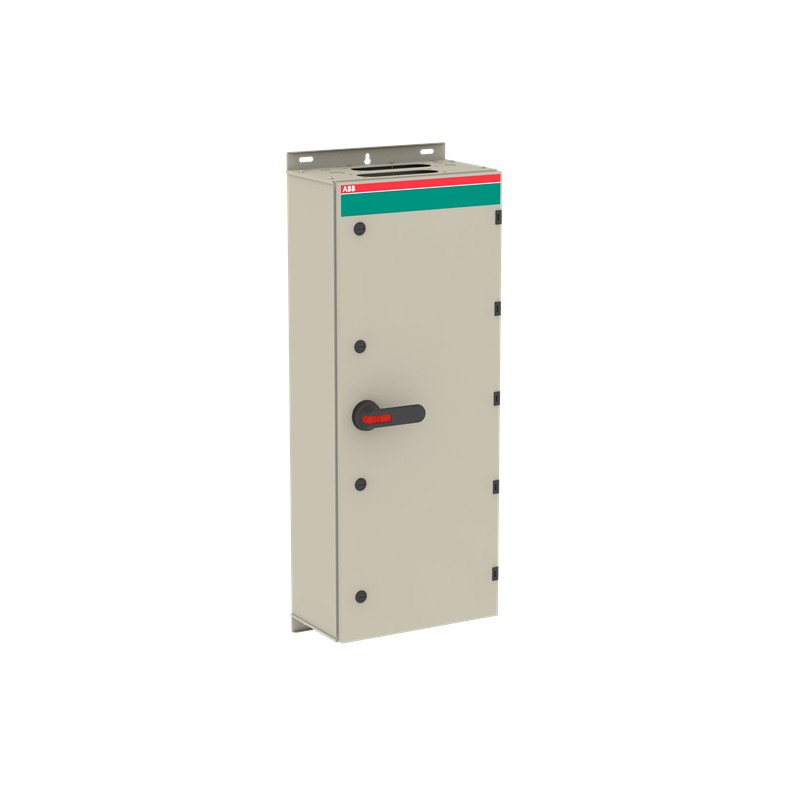

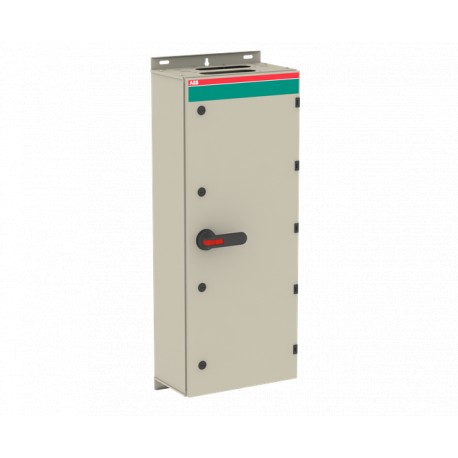

1SCA022340R2390 ABB Int. Desconectador encaixotado OT630KLCC3TZ

Referência: 1SCA022340R2390

Fabricante: ABB

Descrição:

Int. Desconectador encaixotado OT630KLCC3TZ
OT630KLCC3TZ Safety switch

Categorias:

  • Aparelhos elétricos de baixa tensão > Suporte
  • ABB > Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 1.675,70 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 25 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC340076D0201
Informação RoHS1SCC340075D0201
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIP61872965-bce2-42e8-8c0d-f91b20ed4006 Finland
SCIP simplificado03d08046-7af2-47aa-b6dd-f1ff69935e04 Germany
bbf6dc04-d958-4bd9-b9fc-d2762e6da8a0 Belgium
af34e044-6680-48da-b4f3-c56a78bde458 Italy
2b2f3cf6-3d17-4d79-b7e2-e15f52c0a66b Sweden
ab872207-2058-48e9-a9f8-3125620b4f9b Belgium
b1f94c8c-c163-4a63-b798-a44bc9760bd2 Poland
577a8b2d-c604-40f2-a2ff-2ce67b3d6fa3 Spain
2c3ac2d1-b42e-4a12-8aff-082618d89c93 Portugal
776f1895-a02e-4080-9175-23b1c2a76cf7 Bulgaria
931c47e7-6f78-4661-9874-69bd366f95bc Hungary
c9895452-23f4-4de6-a437-557af9aab50d France
5d69649d-b55b-4f64-9dbb-e17481f97f75 Greece
5baaea42-b976-488b-8527-4452e4857d01 Croatia
3388542d-a9be-4095-9f15-b5b396432948 Poland
de91a00b-9d9d-4148-bdf2-6812c7183606 Czech Republic
bb53ba1a-0148-4e60-8020-8d86afe10d3b Netherlands
25fe4985-d582-4ce3-a211-2c8067b43db4 Norway
27de0452-8359-4a8f-81aa-062b3e956502 Poland
ce9fab5c-4553-4cd1-858b-08ee465c4db9 Estonia
d49b2ad1-f513-4b58-bc81-43634a3e1bfd Hungary
919a115b-5c02-4bab-94db-7631a2c4d946 Denmark
0bf95128-7dbc-4859-be41-fdb1f8b918a9 Germany
fb2cbc2f-b99c-4e22-b144-2966e889469b Sweden
c7e65717-0562-4740-96e1-7e7d31db5100 France
cc5a4f64-902a-4345-b34c-08acd8a848d9 Germany
62708f02-fb79-4e48-80e4-b12b28e7f8d9 Germany
e4d1be02-11f1-451d-9439-9e4f266771d5 Germany
Toxic Substances Control Act - TSCA1SCC340095D0201
Popular Downloads
Ficha de dados, informação técnica1SCC340015C0201
Instruções e Manuais1SCC340016M0005
Mechanical DrawingsOTKM104023P2C.stp
Environmental
Grau de proteçãoacc. to IEC 60529 IP65
Pollution Degree3
Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85363090
País de origemFinland
Dimensions
Largura Líquida do Produto400 mm
Altura Líquida do Produto1000 mm
Profundidade/Comprimento Líquidos do Produto230 mm
Peso Líquido do Produto29.35 kg
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 1415 mm
Profundidade/Comprimento da embalagem Nível 11110 mm
Altura da embalagem Nível 1325 mm
Peso bruto da embalagem Nível 131.8 kg
Nível de Embalagem 1 EAN6417019116556
Technical
Cable Entry PositionTop/Bottom
Cable Outlets Per Side2xC-flange / 2xC-flange, Knock-outs: 10mm, 12.5mm, 20.5mm, 25.5mm, 32.5mm
Connecting Capacity Main CircuitHole Diameter 12 mm
Screw Clamp / PE Terminal 4pc,25 ... 120 mm²
Conventional Thermal Current (Ithe)Fully Enclosed 570 A
Grau de proteçãoacc. to IEC 60529 IP65
Material do invólucroSteel sheet
Handle ColorBlack
Handle TypePistol handle
Impact Resistance RatingHousing IK09
Maximum Mounted Auxiliary Contacts2 NO, 2 NC
Mounted Auxiliary Contacts2 NO, 1 NC
Neutral TypeNo Neutral Terminal
Number of Auxiliary Contacts NC1
Number of Auxiliary Contacts NO2
Número de polos3P
Pollution Degree3
Position of Line TerminalsTop In - Bottom Out
Position of PE TerminalsTop In - Bottom Out
Power Lossat Rated Operating Conditions per Pole 25 W
Rated Conditional Short-Circuit Current (Inc)90 kA
Rated Insulation Voltage (Ui)acc. to IEC/EN 60664-1 1000 V
Rated Operational Current AC-22A (Ie)(380 ... 415 V) 570 A
(500 V) 570 A
(690 V) 570 A
Rated Operational Current AC-23A (Ie)(380 ... 415 V) 570 A
(500 V) 570 A
(690 V) 570 A
Rated Operational Power AC-23A (Pe)(380 ... 415 V) 315 kW
(500 V) 400 kW
(690 V) 560 kW
Tensão operacional nominalMain Circuit 1000 V
Rated Short-Circuit Making Capacity (Icm)(1000 V AC) 80 kA
Rated Short-time Withstand Current Low Voltage (Icw)for 1 s 20 kA
Recommended Screw DriverMain Circuit M12
NormasIEC 60947-1, -3
Binário de apertoMain Circuit 75 N·m
Technical UL/CSA
Recommended Screw DriverMain Circuit M12
Binário de apertoMain Circuit 75 N·m
Certificates and Declarations
Declaração de conformidade -CE1SCC340029D2704
External Classifications and Standards
Código de classificação do objetoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122205
Código de Categoria Granular IDEA (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
Categoria REEE4. Large Equipment (Any External Dimension More Than 50 cm)
E-Number (Finland)3642731
E-Number (Norway)1429114
E-Number (Sweden)3140614

ETIM for 1SCA022340R2390 Componentes industriais para Baixa Tensão (EC000216)

Nome da característicaVersão de interruptor principal (EF006981)
Valor da característicaSim
Nome da característicaVersão de chave de manutenção/serviço (EF006986)
Valor da característicaSim
Nome da característicaVersão de interruptor de segurança (EF006985)
Valor da característicaSim
Nome da característicaVersão como instalação de paragem de emergência (EF006959)
Valor da característicaSim
Nome da característicaVersão do interruptor de inversão (EF009408)
Valor da característicaNão
Nome da característicaNúmero de interruptores (EF005586)
Valor da característica1
Nome da característicaMáx. tensão nominal de operação Ue CA (EF007355)
Valor da característica1000 V
Nome da característicaTensão nominal de operação (EF001435)
Valor da característica750 V
Nome da característicaCorrente permanente nominal Iu (EF001389)
Valor da característica570 A
Nome da característicaCorrente contínua nominal, AC-23, 400 V (EF011777)
Valor da característica570 A
Nome da característicaCorrente permanente nominal em AC-21, 400 V (EF009165)
Valor da característica570 A
Nome da característicaCorrente nominal suportável lcw atual (EF007050)
Valor da característica20 kA
Nome da característicaPotência de operação nominal em AC-23, 400 V (EF007027)
Valor da característica315 kW
Nome da característicaPotência de comutação a 400 V (EF009166)
Valor da característica315 kW
Nome da característicaNúmero de polos (EF001391)
Valor da característica3
Nome da característicaNúmero de contatos auxiliares como contato normalmente fechado (EF001377)
Valor da característica1
Nome da característicaNúmero de contatos auxiliares como contato normalmente aberto (EF001376)
Valor da característica2
Nome da característicaNúmero de contatos auxiliares como contato de comutação (EF003531)
Valor da característica0
Nome da característicaAcionamento do motor opcional (EF007386)
Valor da característicaNão
Nome da característicaAcionamento do motor integrado (EF006697)
Valor da característicaNão
Nome da característicaSaída de tensão opcional (EF007491)
Valor da característicaNão
Nome da característicaConstrução do dispositivo (EF008240)
Valor da característicaDispositivo completo na carcaça
Nome da característicaAdequado para montagem em chão (EF025108)
Valor da característicaNão
Nome da característicaAdequado para montagem frontal de 4 furos (EF007247)
Valor da característicaNão
Nome da característicaAdequado para o centro de montagem frontal (EF007248)
Valor da característicaNão
Nome da característicaApropriado para a instalação do quadro de distribuição (EF007262)
Valor da característicaNão
Nome da característicaAdequado para montagem intermediária (EF007264)
Valor da característicaNão
Nome da característicaCor do elemento de atuação (EF007167)
Valor da característicaPreto
Nome da característicaTipo de elemento de controlo (EF006976)
Valor da característicaBotão de giro longo
Nome da característicaPossível interbloqueio (EF006281)
Valor da característicaSim
Nome da característicaCor da caixa (EF000136)
Valor da característicaOutro
Nome da característicaTipo de conexão elétrica do circuito principal (EF006819)
Valor da característicaConexão por parafuso
Nome da característicaCom cablagem pré-montada (EF016444)
Valor da característicaNão
Nome da característicaGrau de proteção (IP), frente (EF003118)
Valor da característicaIP65
Nome da característicaGrau de proteção (NEMA) (EF011959)
Valor da característicaOutro
Nome da característicaLargura (EF000008)
Valor da característica400 mm
Nome da característicaAltura (EF000040)
Valor da característica1000 mm
Nome da característicaProfundidade (EF000049)
Valor da característica230 mm
