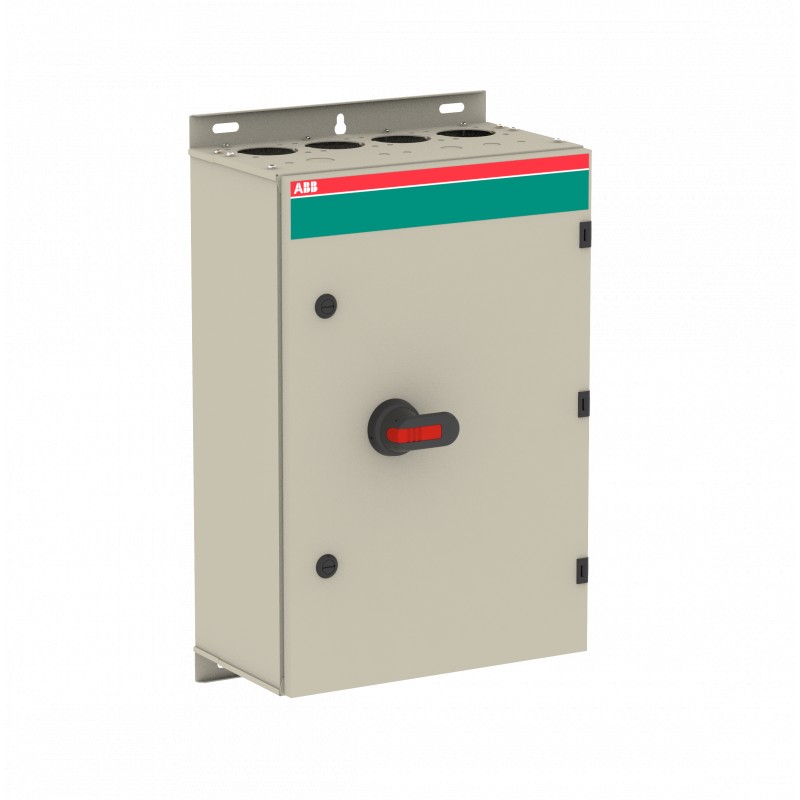

ABB 1SCA022340R1150 1SCA022340R1150 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SCA022340R1150 ABB Int. Desconectado em caixa OT250KLRR3TZ

Referência: 1SCA022340R1150

Fabricante: ABB

Descrição:

Int. Desconectado em caixa OT250KLRR3TZ
OT250KLRR3TZ Safety switch

Categorias:

  • Aparelhos elétricos de baixa tensão > Suporte
  • ABB > Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 1.058,78 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 25 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC340076D0201
Informação RoHS1SCC340075D0201
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIP524dbbc1-c27f-457d-8413-fe1c3404757c Finland
SCIP simplificadof641cba6-0d86-40fe-954a-f75771127846 Germany
e6d7500b-e5ef-4a83-bb2d-d2390c5db87c Poland
ea33336e-1f93-4163-a299-224a55c47da9 Italy
17acdd8c-5096-4586-a391-a18efe0a28a1 Belgium
a936dc0f-069b-4f29-b72f-6884b024697a Germany
f136c7d6-d3ad-4271-8529-2ba22ce7f429 France
d428dfdd-63df-42fd-8b1e-93129a686490 Germany
2ec0f0a9-ed9c-45c2-b369-b7ff71f90696 Greece
e230d242-62f6-4049-9a9c-4fa373fce7b2 Portugal
102d555d-b5be-495b-b6e1-8e00eef93a5e Poland
b37b650f-2fcc-481d-9a75-43d82466c6f5 Netherlands
4d11e910-7a91-42d2-95ff-3956aca5b8a0 Bulgaria
39de5836-ec63-409a-86c9-fae294c66cf9 Poland
cf030adf-204c-4113-8ff0-0033c586d466 Sweden
a42b77a2-a163-45c6-8bc6-2515a57b4d7b Hungary
abe3f121-c739-4495-92e3-628687cd683d France
c30a1a44-0e19-48bb-a233-b604e693f094 Sweden
e40771c8-98eb-4c1b-b269-92c06a77a7c3 Estonia
ac8d9fb8-437b-460b-a5a0-fa55401a59a7 Germany
f8aa848c-d9ef-46ec-9d14-134e51b28df8 Norway
a5e482f4-9155-4cbf-9fc2-a87f13cfcdb2 Belgium
0b3dce6b-d3b1-4f27-8161-72e3b8dcc80c Denmark
33beef0c-2450-4a4e-835a-5172996ce9b2 Croatia
5f78de5c-6cdc-4fc0-8667-b9b4035563ed Germany
a46b386e-ca06-4fe1-bdf6-88d24a031d2c Czech Republic
922d68e5-b0aa-44ee-964b-65f0898eab36 Hungary
d5494ebe-98d8-4320-9a80-8d037b3ba7d4 Spain
Toxic Substances Control Act - TSCA1SCC340095D0201
Popular Downloads
Ficha de dados, informação técnica1SCC340015C0201
Instruções e Manuais1SCC340016M0005
Mechanical DrawingsOTKM604023P4R.stp
Environmental
Grau de proteçãoacc. to IEC 60529 IP65
Pollution Degree3
Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85363090
País de origemFinland
Dimensions
Largura Líquida do Produto400 mm
Altura Líquida do Produto600 mm
Profundidade/Comprimento Líquidos do Produto230 mm
Peso Líquido do Produto19.91 kg
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 1415 mm
Profundidade/Comprimento da embalagem Nível 1710 mm
Altura da embalagem Nível 1325 mm
Peso bruto da embalagem Nível 121.6 kg
Nível de Embalagem 1 EAN6417019116112
Technical
Cable Entry PositionTop/Bottom
Cable Outlets Per Side4xring-flange / 4xring-flange, Knock-outs: 3x10mm, 12.5mm, 20.5mm, 25.5mm, 32.5mm
Connecting Capacity Main CircuitHole Diameter 8 mm
Screw Clamp / PE Terminal 4pc,10 ... 70+4pc M8 mm²
Conventional Thermal Current (Ithe)Fully Enclosed 250 A
Grau de proteçãoacc. to IEC 60529 IP65
Material do invólucroSteel sheet
Handle ColorBlack
Handle TypePistol handle
Impact Resistance RatingHousing IK09
Maximum Mounted Auxiliary Contacts2 NO, 2 NC
Mounted Auxiliary Contacts2 NO, 1 NC
Neutral TypeNo Neutral Terminal
Number of Auxiliary Contacts NC1
Number of Auxiliary Contacts NO2
Número de polos3P
Pollution Degree3
Position of Line TerminalsTop In - Bottom Out
Position of PE TerminalsTop In - Bottom Out
Power Lossat Rated Operating Conditions per Pole 6.5 W
Rated Conditional Short-Circuit Current (Inc)40.5 kA
Rated Insulation Voltage (Ui)acc. to IEC/EN 60664-1 1000 V
Rated Operational Current AC-22A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Rated Operational Current AC-23A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Rated Operational Power AC-23A (Pe)(380 ... 415 V) 132 kW
(500 V) 160 kW
(690 V) 200 kW
Tensão operacional nominalMain Circuit 1000 V
Rated Short-Circuit Making Capacity (Icm)(1000 V AC) 30 kA
Rated Short-time Withstand Current Low Voltage (Icw)for 1 s 8 kA
Recommended Screw DriverMain Circuit M8
NormasIEC 60947-1, -3
Binário de apertoMain Circuit 22 N·m
Technical UL/CSA
Recommended Screw DriverMain Circuit M8
Binário de apertoMain Circuit 22 N·m
Certificates and Declarations
Declaração de conformidade -CE1SCC340025D2704
External Classifications and Standards
Código de classificação do objetoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122205
Código de Categoria Granular IDEA (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
Categoria REEE4. Large Equipment (Any External Dimension More Than 50 cm)
E-Number (Finland)3642705
E-Number (Norway)1429128
E-Number (Sweden)3140628

ETIM for 1SCA022340R1150 Componentes industriais para Baixa Tensão (EC000216)

Nome da característicaVersão de interruptor principal (EF006981)
Valor da característicaSim
Nome da característicaVersão de chave de manutenção/serviço (EF006986)
Valor da característicaSim
Nome da característicaVersão de interruptor de segurança (EF006985)
Valor da característicaSim
Nome da característicaVersão como instalação de paragem de emergência (EF006959)
Valor da característicaSim
Nome da característicaVersão do interruptor de inversão (EF009408)
Valor da característicaNão
Nome da característicaNúmero de interruptores (EF005586)
Valor da característica1
Nome da característicaMáx. tensão nominal de operação Ue CA (EF007355)
Valor da característica1000 V
Nome da característicaTensão nominal de operação (EF001435)
Valor da característica750 V
Nome da característicaCorrente permanente nominal Iu (EF001389)
Valor da característica250 A
Nome da característicaCorrente contínua nominal, AC-23, 400 V (EF011777)
Valor da característica250 A
Nome da característicaCorrente permanente nominal em AC-21, 400 V (EF009165)
Valor da característica250 A
Nome da característicaCorrente nominal suportável lcw atual (EF007050)
Valor da característica8 kA
Nome da característicaPotência de operação nominal em AC-23, 400 V (EF007027)
Valor da característica132 kW
Nome da característicaPotência de comutação a 400 V (EF009166)
Valor da característica132 kW
Nome da característicaNúmero de polos (EF001391)
Valor da característica3
Nome da característicaNúmero de contatos auxiliares como contato normalmente fechado (EF001377)
Valor da característica1
Nome da característicaNúmero de contatos auxiliares como contato normalmente aberto (EF001376)
Valor da característica2
Nome da característicaNúmero de contatos auxiliares como contato de comutação (EF003531)
Valor da característica0
Nome da característicaAcionamento do motor opcional (EF007386)
Valor da característicaNão
Nome da característicaAcionamento do motor integrado (EF006697)
Valor da característicaNão
Nome da característicaSaída de tensão opcional (EF007491)
Valor da característicaNão
Nome da característicaConstrução do dispositivo (EF008240)
Valor da característicaDispositivo completo na carcaça
Nome da característicaAdequado para montagem em chão (EF025108)
Valor da característicaNão
Nome da característicaAdequado para montagem frontal de 4 furos (EF007247)
Valor da característicaNão
Nome da característicaAdequado para o centro de montagem frontal (EF007248)
Valor da característicaNão
Nome da característicaApropriado para a instalação do quadro de distribuição (EF007262)
Valor da característicaNão
Nome da característicaAdequado para montagem intermediária (EF007264)
Valor da característicaNão
Nome da característicaCor do elemento de atuação (EF007167)
Valor da característicaPreto
Nome da característicaTipo de elemento de controlo (EF006976)
Valor da característicaBotão de giro longo
Nome da característicaPossível interbloqueio (EF006281)
Valor da característicaSim
Nome da característicaCor da caixa (EF000136)
Valor da característicaOutro
Nome da característicaTipo de conexão elétrica do circuito principal (EF006819)
Valor da característicaConexão por parafuso
Nome da característicaCom cablagem pré-montada (EF016444)
Valor da característicaNão
Nome da característicaGrau de proteção (IP), frente (EF003118)
Valor da característicaIP65
Nome da característicaGrau de proteção (NEMA) (EF011959)
Valor da característicaOutro
Nome da característicaLargura (EF000008)
Valor da característica400 mm
Nome da característicaAltura (EF000040)
Valor da característica600 mm
Nome da característicaProfundidade (EF000049)
Valor da característica230 mm
