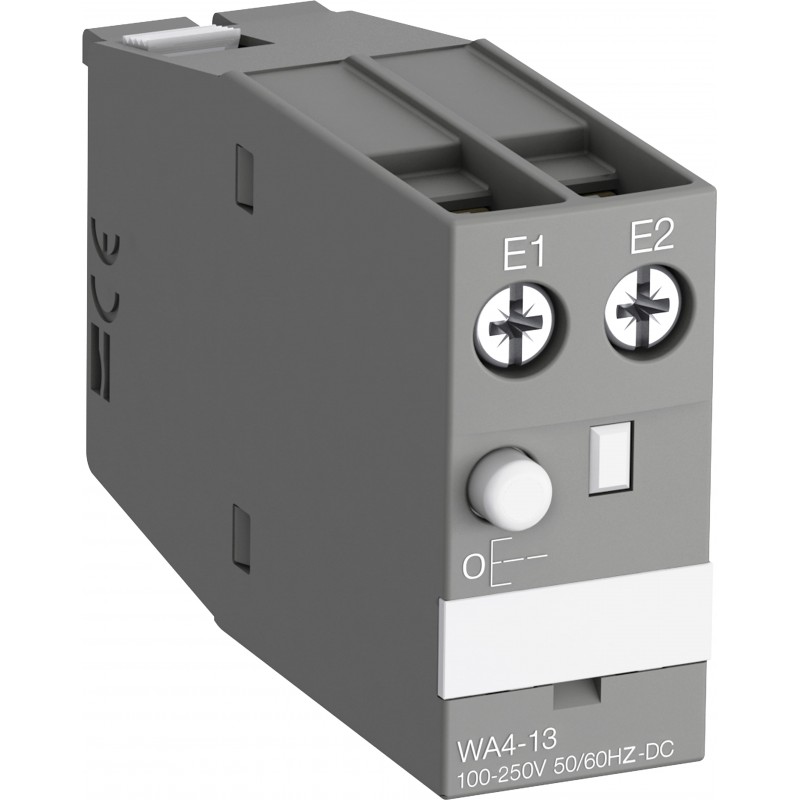

1SBN040100R1013 ABB Retenção em WA4-13 Mec. Cont. AF09-AF65
1SBN040100R1013
ABB
Retenção em WA4-13 Mec. Cont. AF09-AF65
WA4-13 Retenção mec. Cont. AF09-AF65
WA4-13 100-250V50/60HZ-DC Mechanical Latching Unit
Aparelhos elétricos de baixa tensão > Acessórios para a tecnologia de comutação por baixa tensão
Contatores e relés de sobrecarga
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Related products
▲Best sellers
▲Mais informação
▲| Ordering | |
|---|---|
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 85389099 |
| Popular Downloads | |
| Ficha de dados, informação técnica | 1SBC100214C0202 |
| Instruções e Manuais | 1SBC101046M6801 |
| Instruções e Manuais (Parte 2) | 1SAC200017M0002 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Dimensions | |
| Largura Líquida do Produto | 19.8 mm |
| Profundidade/Comprimento Líquidos do Produto | 67.4 mm |
| Altura Líquida do Produto | 41 mm |
| Peso Líquido do Produto | 0.065 kg |
| Technical | |
| Normas | IEC/EN 60947-4-1, UL 60947-1, UL 60947-4-1, CSA C22.2 No. 60947-1-13, CSA C22.2 No. 60947-4-1-14 |
| Frequência nominal (f) | Control Circuit 50 / 60 Hz |
| Rated Insulation Voltage (Ui) | acc. to IEC 60947-5-1 690 V |
| Rated Control Circuit Voltage (Uc) | 50 Hz 100 ... 250 V |
| 60 Hz 100 ... 250 V | |
| DC Operation 100 ... 250 V | |
| Coil Consumption | Pull-in DC (Umin / Umax) 15 ... 100 W |
| Connecting Capacity Control Circuit | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm² | |
| Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm² | |
| Rigid Solid 1/2x 1 ... 2.5 mm² | |
| Rigid Stranded 1/2x 1 ... 2.5 mm² | |
| Wire Stripping Length | Control Circuit 10 mm |
| Binário de aperto | Control Circuit 1.2 N·m |
| Tipo de terminal | Screw Terminals |
| Adequado para | AF09 |
| AF09Z | |
| AF12 | |
| AF12Z | |
| AF16 | |
| AF16Z | |
| AF26 | |
| AF26Z | |
| AF30 | |
| AF30Z | |
| AF38 | |
| AF38Z | |
| AF40 | |
| AF52 | |
| AF65 | |
| NF22E | |
| NFZ22E | |
| NF31E | |
| NFZ31E | |
| NF40E | |
| NFZ40E | |
| Nome de Produto | Mechanical Latching Unit |
| Technical UL/CSA | |
| Tightening Torque UL/CSA | Control Circuit 11 in·lb |
| Environmental | |
| Altitude de operação máxima permissível | Without Derating 3000 m |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2021-006202 |
| Informação RoHS | 2CMT2021-006277 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006525 |
| REEE B2C / B2B | Business To Business |
| Categoria REEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Certificates and Declarations | |
| CB Certificate | CB_HU-002678-A1 |
| CCC Certificate | CCC_2024010305656856 |
| Declaration of Conformity - CCC | 2020980303000186 |
| Declaração de conformidade -CE | 1SBD250020U1000 |
| Declaration of Conformity - UKCA | 1SBD250042U1000 |
| Certificado UL | UL_20181026-E312527_7_2 |
| UL Listing Card | UL_E312527 |
| Container Information | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Largura da embalagem Nível 1 | 72 mm |
| Profundidade/Comprimento da embalagem Nível 1 | 25 mm |
| Altura da embalagem Nível 1 | 44 mm |
| Peso bruto da embalagem Nível 1 | 0.08 kg |
| Nível de Embalagem 1 EAN | 3471523131088 |
| External Classifications and Standards | |
| ETIM 7 | EC002498 - Accessories for low-voltage switch technology |
| ETIM 8 | EC002498 - Accessories/spare parts for low-voltage switch technology |
| ETIM 9 | EC002498 - Accessories/spare parts for low-voltage switch technology |
| UNSPSC | 39122221 |
| Código de Categoria Granular IDEA (IGCC) | 5219 >> Switch part or accessory |
| E-Number (Finland) | 3709747 |
| Característica | Valor |
|---|---|
| Tipo de acessório/peça de reposição (EF000215) | Travamento mecânico |
| Acessório (EF013236) | Sim |
| Peça de substituição (EF013237) | Não |
