ABBContatores e relés de sobrecarga1SBN019010R1010 ABB Bloco de contato auxiliar CA5X-10

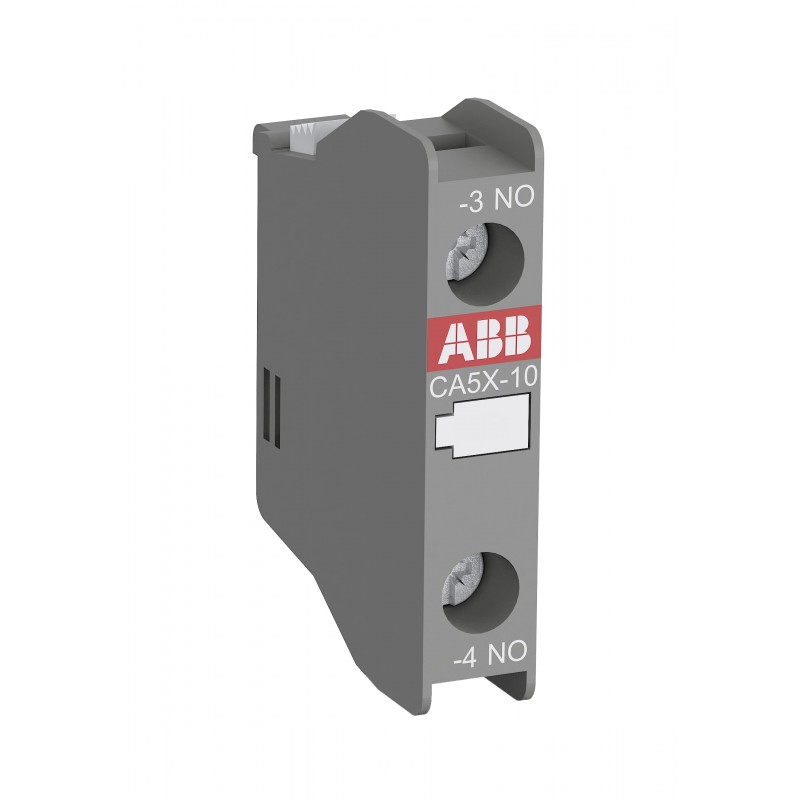

ABB 1SBN019010R1010 1SBN019010R1010 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SBN019010R1010 ABB Bloco de contato auxiliar CA5X-10

Referência: 1SBN019010R1010

Fabricante: ABB

Descrição:

Bloco de contato auxiliar CA5X-10
CA5X-10 Auxiliary contact block

Categorias:

  • Aparelhos elétricos de baixa tensão > Bloco de contatos auxiliares
  • ABB > Contatores e relés de sobrecarga

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 3,07 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 7-8 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

Ordering
Quantidade Mínima de Encomenda10 piece
Número de tarifa aduaneira85030099
Popular Downloads
EPLAN Data9AAC167263_EPLAN
Ficha de dados, informação técnica1SBC100187L0203
Instruções e Manuais1SBB910513D4501
CAD Dimensional Drawing2CDC001079B0201
Dimensions
Largura Líquida do Produto10 mm
Profundidade/Comprimento Líquidos do Produto47 mm
Altura Líquida do Produto36 mm
Peso Líquido do Produto0.014 kg
Technical
Number of Auxiliary Contacts NO1
Number of Auxiliary Contacts NC0
Tensão operacional nominalAuxiliary Circuit 690 V
Main Circuit 690 V
Conventional Free-air Thermal Current (Ith)acc. to IEC 60947-5-1, Θ = 40 °C 16 A
Rated Operational Current AC-15 (Ie)(690 V) 2 A
(24 / 127 V) 6 A
(220 / 240 V) 4 A
(380 / 400 V) 3 A
Rated Operational Current DC-13 (Ie)(24 V) 6 A / 144 W
(110 V) 0.55 A / 60 W
(125 V) 0.55 A / 69 W
(220 V) 0.30 A / 66 W
(250 V) 0.30 A / 75 W
(400 V) 2.8 A / 134 W
(500 V) 1 A / 72 W
Rated Short-time Withstand Current Low Voltage (Icw)for 0.1 s 140 A
for 1 s 100 A
Rated Insulation Voltage (Ui)acc. to IEC 60947-5-1 and VDE 0110 (Gr. C) 690 V
Maximum Electrical Switching Frequency(AC-15) 1200 cycles per hour
(DC-13) 900 cycles per hour
Maximum Mechanical Switching Frequency3600 cycles per hour
Tipo de terminalScrew Terminals
Adequado paraAX06
AX09
AX12
AX18
AX25
AX32
AX40
AX50
AX65
AX80
AX95
AX115
AX150
NX
Nome de ProdutoAuxiliary Contact Block
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration2CMT2021-006202
Informação RoHS2CMT2021-006277
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA2CMT2023-006525
REEE B2C / B2BBusiness To Business
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)
ABB EcoSolutions
Certificates and Declarations
CB CertificateCB_CN28662
CCC CertificateCCC_2013010304656838
CCS CertificateCCS_GZ13T00025
CQC CertificateCQC2013010304656838
Declaration of Conformity - CCC2020980304001061
Declaração de conformidade -CE1SBD250013U1000
EAC CertificateEAC_RU C-DE ME77 B03562
Certificado ULUL-US-L252354-15-61406102-5
UL-CA-L252354-45-61406102-5
Container Information
Unidades de embalagem Nível 1box 10 piece
Largura da embalagem Nível 165 mm
Profundidade/Comprimento da embalagem Nível 1130 mm
Altura da embalagem Nível 140 mm
Peso bruto da embalagem Nível 10.14 kg
Nível de Embalagem 1 EAN3471522387905
External Classifications and Standards
Código de classificação do objetoK
ETIM 7EC000041 - Auxiliary contact block
ETIM 8EC000041 - Auxiliary contact block
ETIM 9EC000041 - Auxiliary contact block
eClassV11.0 : 27371302
UNSPSC39121522
Código de Categoria Granular IDEA (IGCC)4743 >> Auxiliary contact block
E-Number (Finland)3708079

ETIM for 1SBN019010R1010 Componentes industriais para Baixa Tensão (EC000041)

Nome da característicaNúmero de contatos como inversores (EF008257)
Valor da característica0
Nome da característicaNúmero de contatos como contato normalmente aberto (EF008256)
Valor da característica1
Nome da característicaNúmero de contatos como contato normalmente fechado (EF008255)
Valor da característica0
Nome da característicaNúmero de comutadores de sinal de erro (EF007613)
Valor da característica0
Nome da característicaAcabamento da conexão elétrica (EF003961)
Valor da característicaLigação com parafuso
Nome da característicaModelo (EF000010)
Valor da característicaClip-on
Nome da característicaMétodo de montagem (EF000003)
Valor da característicaMontagem lateral
Nome da característicaSuporte da lâmpada (EF000048)
Valor da característicaNenhum
