> ABB>Contatores e relés de sobrecarga>1SBN010145R1122 ABB Bloco de contato auxiliar CA4-22MS
Produto anterior Próximo produto

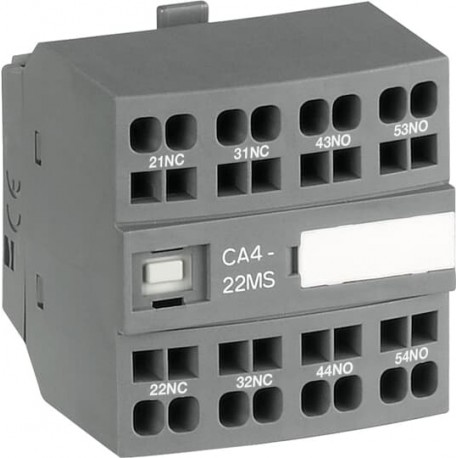

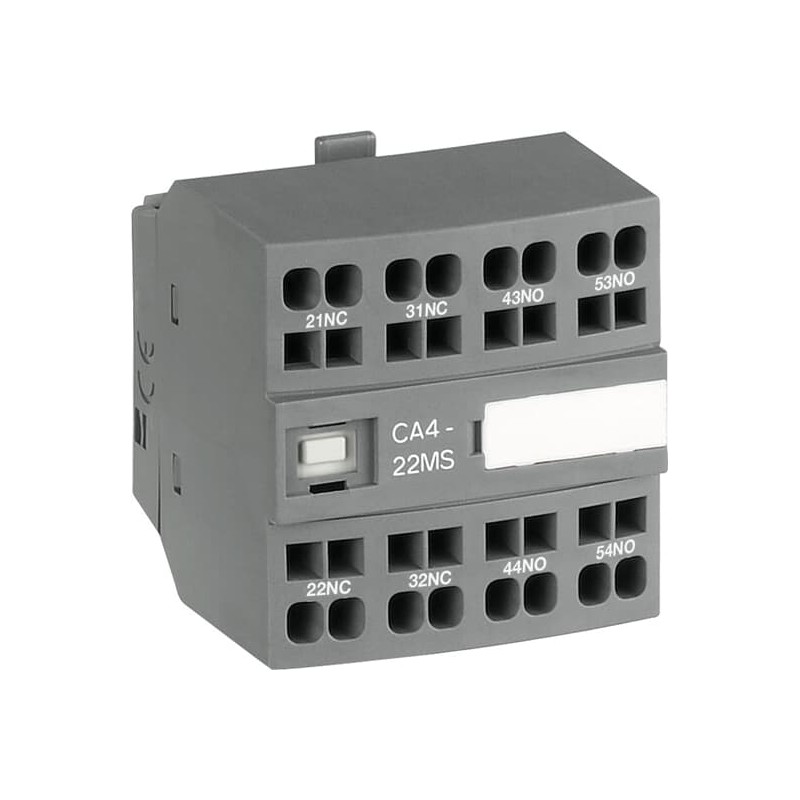

1SBN010145R1122 ABB Bloco de contato auxiliar CA4-22MS Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SBN010145R1122 ABB Bloco de contato auxiliar CA4-22MS

1SBN010145R1122

ABB

Bloco de contato auxiliar CA4-22MS

Mais detalhes


Contatores e relés de sobrecarga

* Produto novo em sua embalagem original com todas as garantias e certificações de ABB

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

PRODUTOS VISUALIZADOS


Best sellers

▲

Mais informação

▲


  • Tipo de produto estendido:
    CA4-22MS
  • ID do produto:
    1SBN010145R1122
  • Ean:
    3471523130326
  • Descrição do catálogo:
    Bloco de contato auxiliar CA4-22MS
  • Descrição longa:
    Os blocos de contato auxiliares são usados para a operação de circuitos auxiliares e circuitos de controle para ambientes industriais padrão.
    Tipos de blocos de contato auxiliares para montagem frontal:
    • Bloco CA4 de 1 ou 4 polos, com contatos instantâneos N.O., N.C.
    • Bloco CC4 de 1 polo, com contato principal N.O. ou contato atrasado N.C.
    • Bloco CAT4 de 2 polos, com contatos instantâneos N.O. + N.C. e conexão do terminal de bobina A1 / A2 na face frontal.
    Selecione os blocos de contato auxiliares CA4 de 4 polos-.. E, CA4-.. M, CA4-.. U ou CA4-.. Tipo N, dependendo do tipo de contator ou contator de relé para conformidade com os requisitos padrão (consulte "Marcação e posicionamento de terminais").
    Tipos de blocos de contato auxiliares para montagem lateral:
    • Bloco CAL4 de 2 polos, com contatos instantâneos N.O. + N.C.
    Para aparar no lado direito e/ou esquerdo dos contatores. Os blocos de contato auxiliares são equipados com terminais de conexão do tipo parafuso que são entregues abertos, protegidos contra contato direto acidental e ostentam a marca de função correspondente.

ordenação

  • Quantidade mínima de pedidos:
    1 peça
  • Número da tarifa aduaneira:
    85389099
  • Principal tipo de produto:
    Acessórios para contatores de blocos

Downloads populares

Dimensões

  • Largura líquida do produto:
    43milímetro
  • Profundidade do produto/comprimento da rede:
    39.5milímetro
  • Altura líquida do produto:
    45milímetro
  • Peso líquido do produto:
    0.06Kg

técnico

  • Circuito de capacidade de conexão auxiliar:
    Flexível com tala 1/2x 0.75 ... 2,5 mm²
    Flexível com tala isolada 1/2x 0,75 ... 1,5 mm²
    Rígido 1/2x 1 ... 2,5 mm²
  • Frequência máxima de comutação elétrica:
    (AC-15) 1200 ciclos por hora
    (DC-13) 900 ciclos por hora
  • Frequência máxima de comutação mecânica:
    3600 ciclos por hora
  • Tipo de montagem:
    Montagem frontal
  • Número de contatos auxiliares da NC:
    2
  • Número de contatos auxiliares NO:
    2
  • Frequência nominal (f):
    Circuito Auxiliar 50 / 60 Hz
  • Tensão nominal de suporte a impulso (Uduende):
    6 kHz
  • Tensão de isolamento nominal (Ueu):
    Acc. IEC 60947-5-1 e VDE 0110 (Gr.C) 690 V
    Acc. ul/CSA 600 V
  • Classificação operacional atual AC-15 (Iecstasy):
    (500 V) 2 A
    (690 V) 2 A
    (24 / 127 V) 6 A
    (220 / 240 V) 4 A
    (400 / 440 V) 3 A
  • Corrente nominal de operação DC-13 (Iecstasy):
    (24 V) 6 A / 144 W
    (48 V) 2.8 A / 134 W
    (72 V) 1 A / 72 W
    (110 V) 0,55 A / 60 W
    (125 V) 0,55 A / 69 W
    (220 V) 0,27 A / 60 W
    (250 V) 0,27 A / 68 W
    (400 V) 0,15 A / 60 W
    (500 V) 0,13 A / 65 W
    (600 V) 0.1 A / 60 W
  • Tensão operacional nominal:
    Circuito auxiliar 690 V
  • Baixa tensão de baixa resistência de baixo prazo (ICw):
    para 0.1 s 140 A
    para 1 s 100 A
  • Adequado para:
    AF09
    AF09Z
    AF12
    AF12Z
    AF16
    AF16Z
    AF09B
    AF09ZB
    AF12B
    AF12ZB
    AF16B
    AF16ZB
  • Tipo de terminal:
    Terminais de primavera
  • Comprimento de extração do fio:
    Circuito Auxiliar 10 mm

Técnico Ul/CSA

  • Serviço Piloto UL/CSA:
    A600
    Questão 600

ambiental

  • Corrente térmica ao ar livre convencional (Iésimo):
    Acc. iec 60947-5-1, q x 40oC 16 A
  • Grau de Proteção:
    de acordo com a IEC 60529, IEC 60947-1, EN 60529 IP20 Terminais Auxiliares
  • Informações do RoHS:
    2CMT2021-006277
  • WEEE B2C / B2B:
    De empresa em empresa
  • Categoria WEEE:
    5. Equipamentos de pequeno porte (sem dimensão externa superior a 50 cm)

Certificados e declarações (número do documento)

Informações sobre o contêiner

  • Unidades de nível de pacote 1:
    caixa 1 peça
  • Largura do nível do pacote 1:
    46 milímetros
  • Profundidade / Comprimento do nível do pacote 1:
    46 milímetros
  • Altura do nível do pacote 1:
    46 milímetros
  • Nível de peso bruto 1 do pacote:
    0,06 kg
  • Pacote EAN nível 1:
    3471523130326

Classificações

  • Classe eletrônica:
    V11.0 : 27371302
  • ETIM 6:
    EC000041 - Bloco de contato auxiliar
  • ETIM 7:
    EC000041 - Bloco de contato auxiliar
  • ETIM 8:
    EC000041 - Bloco de contato auxiliar
  • Código de classificação de objetos:
    K
  • UNSPSC:
    39121500

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOG MOTOR PROTECTION EN.pdf 132 Mbytes
