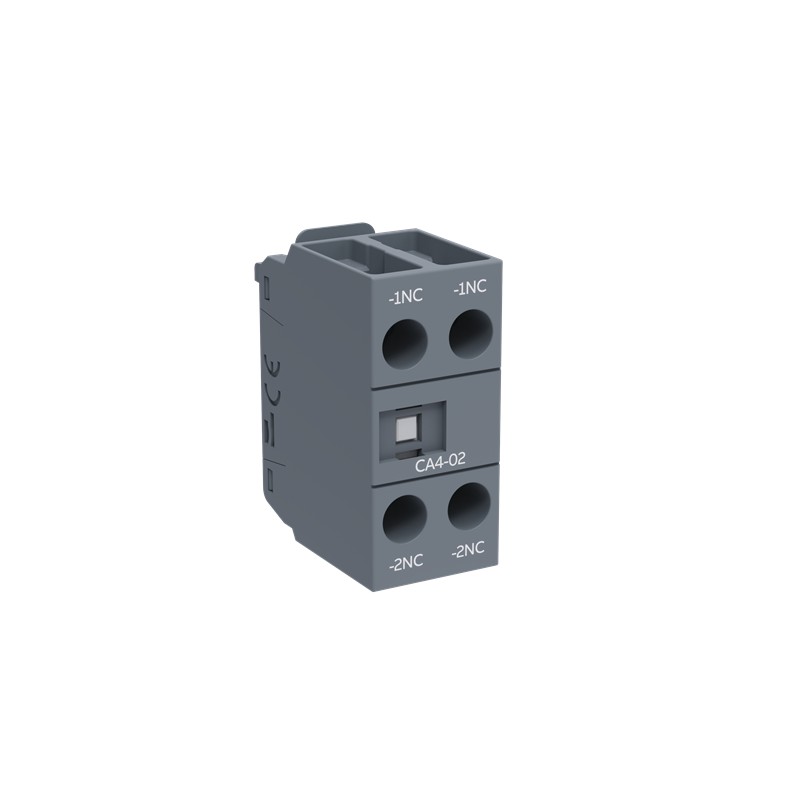

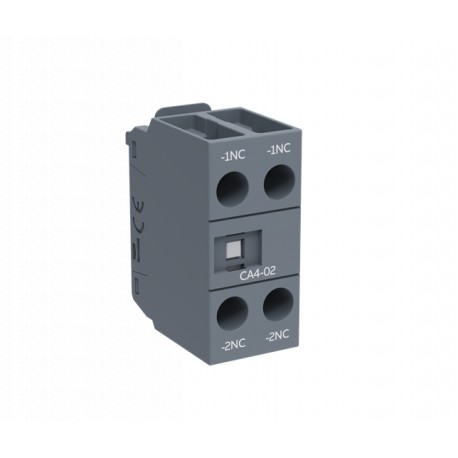

1SBN010110R1002 ABB CA4-02 CONTATO AUX. FRONTAL Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SBN010110R1002 ABB CA4-02 CONTATO AUX. FRONTAL

1SBN010110R1002

ABB

CA4-02 CONTATO AUX. FRONTAL

CA4-02 Auxiliary Contact Block

Mais detalhes


Aparelhos elétricos de baixa tensão > Bloco de contatos auxiliares

Contatores e relés de sobrecarga

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

Preço total: $9.62
Preço unitário: $9.62
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85389099
Popular Downloads
Instruções e Manuais (Parte 2)1SAC200017M0002
CAD Dimensional Drawing2CDC001079B0201
Dimensions
Largura Líquida do Produto43 mm
Profundidade/Comprimento Líquidos do Produto19.9 mm
Altura Líquida do Produto23.6 mm
Peso Líquido do Produto0.024 kg
Technical
Number of Auxiliary Contacts NO0
Number of Auxiliary Contacts NC2
Número de polos2P
NormasIEC/EN 60947-5-1, UL 60947-5-1, CSA C22.2 No. 60947-5-1-14
Tensão operacional nominalAuxiliary Circuit 690 V
Frequência nominal (f)Auxiliary Circuit 50 / 60 Hz
Conventional Free-air Thermal Current (Ith)acc. to IEC 60947-5-1, Θ = 40 °C 16 A
Rated Operational Current AC-15 (Ie)(500 V) 2 A
(690 V) 2 A
(24 / 127 V) 6 A
(220 / 240 V) 4 A
(400 / 440 V) 3 A
Rated Operational Current DC-13 (Ie)(24 V) 6 A / 144 W
(48 V) 2.8 A / 134 W
(72 V) 1 A / 72 W
(110 V) 0.55 A / 60 W
(125 V) 0.55 A / 69 W
(220 V) 0.27 A / 60 W
(250 V) 0.27 A / 68 W
(400 V) 0.15 A / 60 W
(500 V) 0.13 A / 65 W
(600 V) 0.1 A / 60 W
Rated Short-time Withstand Current Low Voltage (Icw)for 0.1 s 140 A
for 1 s 100 A
Rated Insulation Voltage (Ui)acc. to IEC 60947-5-1 690 V
acc. to IEC 60947-5-1 and VDE 0110 (Gr. C) 690 V
acc. to UL/CSA 600 V
Rated Impulse Withstand Voltage (Uimp)6 kV
Maximum Electrical Switching Frequency(AC-15) 1200 cycles per hour
(DC-13) 900 cycles per hour
Maximum Mechanical Switching Frequency3600 cycles per hour
Power Lossat 6 A per Pole 0.1 W
Connecting Capacity Auxiliary CircuitFlexible with Ferrule 1/2x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm²
Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
Rigid 1/2x 1 ... 2.5 mm²
Rigid Solid 1/2x 1 ... 2.5 mm²
Rigid Stranded 1/2x 1 ... 2.5 mm²
Wire Stripping LengthAuxiliary Circuit 10 mm
Grau de proteçãoacc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20
Binário de apertoAuxiliary Circuit 1.2 N·m
Tipo de terminalScrew Terminals
Adequado paraAF09
AF09Z
AF12
AF12Z
AF16
AF16Z
AF26
AF26Z
AF30
AF30Z
AF38
AF38Z
AF40
AF52
AF65
AF80
AF96
AFC09
AFC12
AFC16
AFC26
AFC30
AFC38
AFC40
AFC52
AFC65
AFC80
AFC96
NF22E
NFZ22E
NF31E
NFZ31E
NF40E
NFZ40E
NFC22E
NFC31E
NFC40E
NFZB22E
NFB22E
NFZB31E
NFB31E
NFZB40E
NFB40E
Nome de ProdutoAuxiliary Contact Block
Technical UL/CSA
Connecting Capacity Auxiliary Circuit UL/CSARigid Solid 1/2x 18-14 AWG
Rigid Stranded 1/2x 18-14 AWG
Tightening Torque UL/CSAAuxiliary Circuit 11 in·lb
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration2CMT2021-006202
Informação RoHS2CMT2021-006277
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA2CMT2023-006525
REEE B2C / B2BBusiness To Business
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)
Certificates and Declarations
Certificado BVBV_2634H24900C1
CB CertificateFR-719194
CCC CertificateCCC_2024010305656311
Declaration of Conformity - CCCCQC2019010304264779
Declaração de conformidade -CE1SBD250007U1000
Container Information
Unidades de embalagem Nível 1bag 1 piece
Largura da embalagem Nível 1110 mm
Profundidade/Comprimento da embalagem Nível 1110 mm
Altura da embalagem Nível 130 mm
Peso bruto da embalagem Nível 10.026 kg
Nível de Embalagem 1 EAN3471523024670
Unidades de embalagem Nível 2box 50 piece
Peso bruto da embalagem Nível 21.4 kg
External Classifications and Standards
Código de classificação do objetoK
ETIM 7EC000041 - Auxiliary contact block
ETIM 8EC000041 - Auxiliary contact block
ETIM 9EC000041 - Auxiliary contact block
eClassV11.0 : 27371302
UNSPSC39121500
E-Number (Sweden)3210694

ETIM for 1SBN010110R1002 Componentes industriais para Baixa Tensão (EC000041)
Característica Valor
Número de contatos como inversores (EF008257) 0
Número de contatos como contato normalmente aberto (EF008256) 0
Número de contatos como contato normalmente fechado (EF008255) 2
Número de comutadores de sinal de erro (EF007613) 0
Corrente nominal de operação Ie em AC-15, 230 V (EF001385) 4 A
Acabamento da conexão elétrica (EF003961) Ligação com parafuso
Modelo (EF000010) Clip-on
Método de montagem (EF000003) Fixação frontal
Suporte da lâmpada (EF000048) Nenhum
