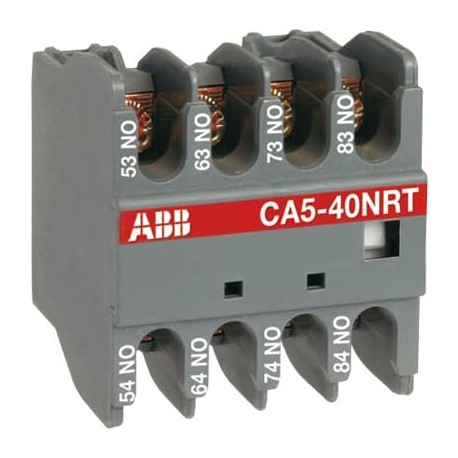

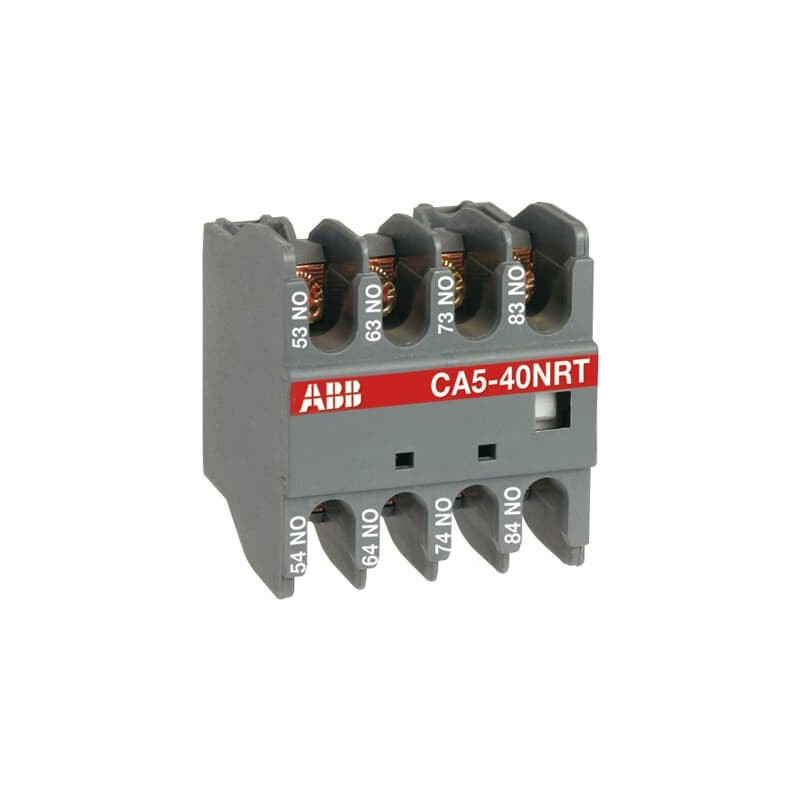

1SBN010042R1222 ABB Contato Auxiliar CA5-22NRT
1SBN010042R1222
ABB
2
Contato Auxiliar CA5-22NRT
Contato auxiliar ca5-22NRT
CA5-22NRT Auxiliary Contact Block
Aparelhos elétricos de baixa tensão > Bloco de contatos auxiliares
Contatores e relés de sobrecarga
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲| Ordering | |
|---|---|
| Quantidade Mínima de Encomenda | 2 piece |
| Número de tarifa aduaneira | 85389099 |
| Popular Downloads | |
| Ficha de dados, informação técnica | 1SBC100122C0202_Ch04 |
| Instruções e Manuais | 1SBC101011M5501 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Dimensions | |
| Largura Líquida do Produto | 43 mm |
| Profundidade/Comprimento Líquidos do Produto | 39 mm |
| Altura Líquida do Produto | 47 mm |
| Peso Líquido do Produto | 0.06 kg |
| Technical | |
| Number of Auxiliary Contacts NO | 2 |
| Number of Auxiliary Contacts NC | 2 |
| Número de polos | 4P |
| Tensão operacional nominal | Auxiliary Circuit 690 V |
| Frequência nominal (f) | Auxiliary Circuit 50 / 60 Hz |
| Rated Operational Current AC-15 (Ie) | (500 V) 2 A |
| (690 V) 2 A | |
| (24 / 127 V) 6 A | |
| (220 / 240 V) 4 A | |
| (380 / 400 V) 3 A | |
| Rated Operational Current DC-13 (Ie) | (24 V) 6 A / 144 W |
| (48 V) 2.8 A / 134 W | |
| (72 V) 1 A / 72 W | |
| (110 V) 0.55 A / 60 W | |
| (125 V) 0.55 A / 69 W | |
| (220 V) 0.30 A / 66 W | |
| (250 V) 0.3 / 75 W | |
| Rated Short-time Withstand Current Low Voltage (Icw) | for 0.1 s 140 A |
| for 1 s 100 A | |
| Rated Insulation Voltage (Ui) | acc. to IEC 60947-5-1 690 V |
| acc. to UL/CSA 600 V | |
| Grau de proteção | acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP10 |
| Tipo de terminal | Ring-Tongue Terminals |
| Adequado para | N22E |
| N31E | |
| N40E | |
| NL22E | |
| NL31E | |
| NL40E | |
| TNL22E | |
| TNL31E | |
| TNL40E | |
| Nome de Produto | Auxiliary Contact Block |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2021-006202 |
| Informação RoHS | 2CMT2021-006277 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006525 |
| REEE B2C / B2B | Business To Business |
| Categoria REEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Certificates and Declarations | |
| CB Certificate | CB_SE_62119A1 |
| CCC Certificate | CCC_2015010304800518 |
| CQC Certificate | CQC2015010304800518 |
| CQC2004010305133985 | |
| Declaration of Conformity - CCC | 2020980304001627 |
| 2020980305001185 | |
| Declaração de conformidade -CE | 1SBD250809U1000 |
| Declaration of Conformity - UKCA | 1SBD250826U1000 |
| EAC Certificate | EAC_RU C-FR ME77 B03391 |
| Certificado GOST | GOST_POCCFRME77B07174 |
| Certificado RINA | RINA_ELE172319XG001 |
| Container Information | |
| Unidades de embalagem Nível 1 | 2 piece |
| Largura da embalagem Nível 1 | 65 mm |
| Profundidade/Comprimento da embalagem Nível 1 | 129.5 mm |
| Altura da embalagem Nível 1 | 43 mm |
| Peso bruto da embalagem Nível 1 | 0.12 kg |
| Nível de Embalagem 1 EAN | 3471522364654 |
| External Classifications and Standards | |
| Código de classificação do objeto | K |
| ETIM 7 | EC000041 - Auxiliary contact block |
| ETIM 8 | EC000041 - Auxiliary contact block |
| ETIM 9 | EC000041 - Auxiliary contact block |
| eClass | V11.0 : 27371302 |
| UNSPSC | 39121522 |
| Código de Categoria Granular IDEA (IGCC) | 4743 >> Auxiliary contact block |
| Característica | Valor |
|---|---|
| Número de contatos como inversores (EF008257) | 0 |
| Número de contatos como contato normalmente aberto (EF008256) | 2 |
| Número de contatos como contato normalmente fechado (EF008255) | 2 |
| Número de comutadores de sinal de erro (EF007613) | 0 |
| Corrente nominal de operação Ie em AC-15, 230 V (EF001385) | 4 A |
| Acabamento da conexão elétrica (EF003961) | Outro |
| Modelo (EF000010) | Clip-on |
| Método de montagem (EF000003) | Fixação frontal |
| Suporte da lâmpada (EF000048) | Nenhum |
