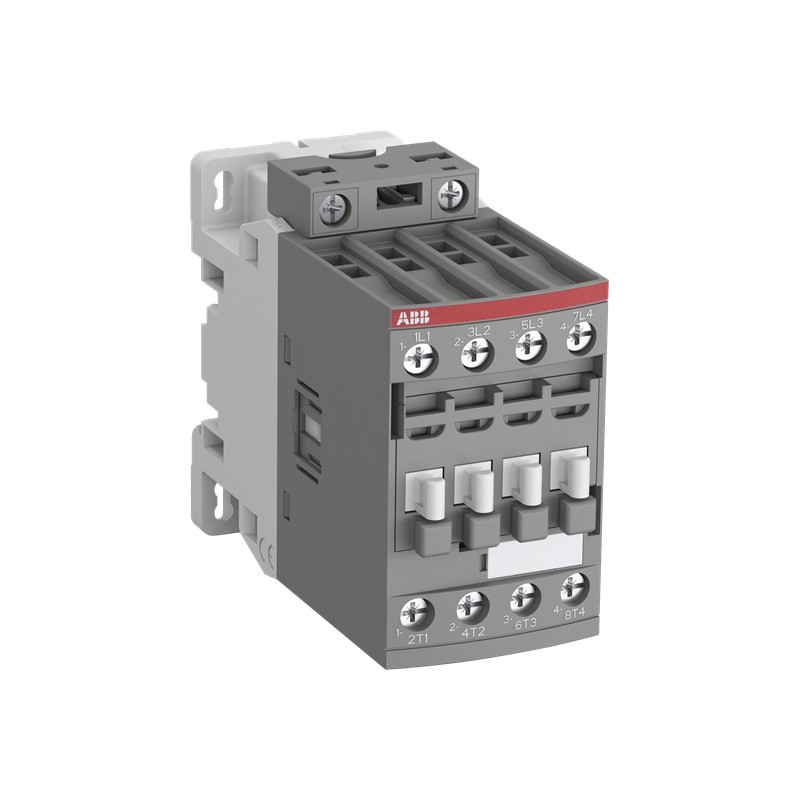

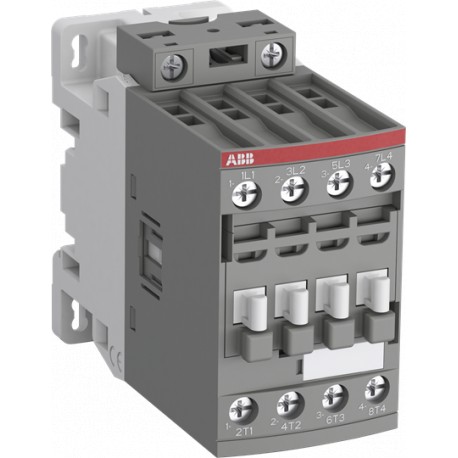

1SBL291501R8100 ABB AFC38-22-00-81 Contator
1SBL291501R8100
ABB
AFC38-22-00-81 Contator
Contator AFC38-22-00-81
AFC38-22-00-81 24V 50/60Hz Contactor
Aparelhos elétricos de baixa tensão > Contator de potência para comutar a alimentação de CA
Contatores e relés de sobrecarga
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Related products
▲Best sellers
▲Mais informação
▲| Ordering | |
|---|---|
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 85364900 |
| Popular Downloads | |
| Ficha de dados, informação técnica | 1SBC100219C0201 |
| Instruções e Manuais | 1SBC101027M6801 |
| Instruções e Manuais (Parte 2) | 1SAC200017M0002 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Dimensions | |
| Largura Líquida do Produto | 45 mm |
| Profundidade/Comprimento Líquidos do Produto | 101 mm |
| Altura Líquida do Produto | 86 mm |
| Peso Líquido do Produto | 0.402 kg |
| Technical | |
| Number of Main Contacts NO | 2 |
| Number of Main Contacts NC | 2 |
| Number of Auxiliary Contacts NO | 0 |
| Number of Auxiliary Contacts NC | 0 |
| Número de polos | 4P |
| Normas | IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-1, UL 60947-4-1, CAN/CSA C22.2 No.60947-1, CAN/CSA C22.2 No.60947-4-1 |
| Tensão operacional nominal | Main Circuit 690 V |
| Frequência nominal (f) | Control Circuit 50 / 60 Hz |
| Main Circuit 50 / 60 Hz | |
| Conventional Free-air Thermal Current (Ith) | acc. to IEC 60947-4-1, Open Contactors Θ = 40 °C 55 A |
| Rated Operational Current AC-1 (Ie) | (690 V) 40 °C 55 A |
| (690 V) 60 °C 45 A | |
| (690 V) 70 °C 37 A | |
| Rated Operational Current AC-3 (Ie) | (415 V) 60 °C 21.2 A |
| (440 V) 60 °C 20 A | |
| (500 V) 60 °C 17.6 A | |
| (690 V) 60 °C 10.5 A | |
| (380 / 400 V) 60 °C 22 A | |
| (220 / 230 / 240 V) 60 °C 23.2 A | |
| Rated Operational Power AC-3 (Pe) | (415 V) 11 kW |
| (440 V) 11 kW | |
| (500 V) 11 kW | |
| (690 V) 9 kW | |
| (220 / 230 / 240 V) 5.5 kW | |
| Rated Short-time Withstand Current Low Voltage (Icw) | at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 300 A |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 55 A | |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 150 A | |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 450 A | |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 225 A | |
| Rated Insulation Voltage (Ui) | acc. to IEC 60947-4-1 690 V |
| acc. to UL/CSA 600 V | |
| Rated Impulse Withstand Voltage (Uimp) | 6 kV |
| Maximum Electrical Switching Frequency | (AC-1) 600 cycles per hour |
| (AC-15) 0 cycles per hour | |
| (AC-2 / AC-4) 0 cycles per hour | |
| (AC-3) 0 cycles per hour | |
| (DC-13) 0 cycles per hour | |
| Maximum Mechanical Switching Frequency | 3600 cycles per hour |
| Rated Control Circuit Voltage (Uc) | 50 Hz 24 V |
| 60 Hz 24 V | |
| Coil Consumption | Average Holding Value 50 / 60 Hz 8 V·A |
| Average Pull-in Value 50 Hz 70 V·A | |
| Average Pull-in Value 60 Hz 66 V·A | |
| Power Loss | at Rated Operating Conditions AC-1 per Pole 2.3 W |
| at Rated Operating Conditions AC-3 per Pole 0.42 W | |
| Operate Time | Between Coil De-energization and NC Contact Closing 9 ... 20 ms |
| Between Coil De-energization and NO Contact Opening 4 ... 18 ms | |
| Between Coil Energization and NC Contact Opening 7 ... 21 ms | |
| Between Coil Energization and NO Contact Closing 10 ... 26 ms | |
| Montagem na calha DIN | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715 | |
| Mounting by Screws (not supplied) | 2 x M4 Screws Placed Diagonally |
| Connecting Capacity Main Circuit | Flexible with Ferrule 1/2x 1.5 ... 16 mm² |
| Flexible with Insulated Ferrule 1/2x 1.5 ... 16 mm² | |
| Rigid Solid 1/2x 1.5 ... 4 mm² | |
| Rigid Stranded 1/2x 1.5 ... 16 mm² | |
| Connecting Capacity Control Circuit | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm² | |
| Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm² | |
| Rigid Solid 1/2x 1 ... 2.5 mm² | |
| Rigid Stranded 1/2x 1 ... 2.5 mm² | |
| Wire Stripping Length | Control Circuit 10 mm |
| Main Circuit 12 mm | |
| Grau de proteção | acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20 |
| acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP20 | |
| Binário de aperto | Control Circuit 1.2 N·m |
| Main Circuit 2.5 N·m | |
| Tipo de terminal | Screw Terminals |
| Nome de Produto | Block Contactor |
| Technical UL/CSA | |
| Maximum Operating Voltage UL/CSA | Main Circuit 600 V |
| General Use Rating UL/CSA | (600 V AC) 55 A |
| Connecting Capacity Main Circuit UL/CSA | Rigid Solid 1/2x 16-10 AWG |
| Rigid Stranded 1/2x 16-6 AWG | |
| Connecting Capacity Control Circuit UL/CSA | Rigid Solid 1/2x 18-14 AWG |
| Rigid Stranded 1/2x 18-14 AWG | |
| Tightening Torque UL/CSA | Control Circuit 11 in·lb |
| Main Circuit 22 in·lb | |
| Environmental | |
| Temperatura do ar ambiente | Close to Contactor for Storage -60 ... +80 °C |
| Near Contactor for Operation in Free Air -40 ... 70 °C | |
| Near Contactor for Operation in Free Air (0.85 ... 1.1 Uc) -40 ... +60 °C | |
| Near Contactor for Operation in Free Air (Uc) -40 ... 70 °C | |
| Climatic Withstand | Category B according to IEC 60947-1 Annex Q |
| Altitude de operação máxima permissível | Without Derating 3000 m |
| Resistência ao Choque de acordo com IEC 60068-2-27 | Closed, Shock Direction: B1 25 g |
| Open, Shock Direction: B1 5 g | |
| Resistance to Vibrations | 4g Closed Position & 2g Open position 5 ... 300 Hz |
| Pollution Degree | 3 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2021-006202 |
| Informação RoHS | 2CMT2021-006277 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006525 |
| REEE B2C / B2B | Business To Business |
| Categoria REEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Certificates and Declarations | |
| Certificado BV | BV_2634H24898C0 |
| CB Certificate | CB_SE-116363 |
| CCS Certificate | GZ23PTB00147 |
| CQC Certificate | CQC2010010304445623 |
| Declaration of Conformity - CCC | 2020980304001254 |
| Declaração de conformidade -CE | 1SBD250025U1000 |
| Declaration of Conformity - UKCA | 1SBD250046U1000 |
| Certificado DNV | 9AKK108470A6934 |
| Certificado RINA | 9AKK108470A5006 |
| Certificado UL | UL-US-2343502-0 |
| UL-CA-2337663-0 | |
| Container Information | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Largura da embalagem Nível 1 | 87 mm |
| Profundidade/Comprimento da embalagem Nível 1 | 103 mm |
| Altura da embalagem Nível 1 | 47 mm |
| Peso bruto da embalagem Nível 1 | 0.423 kg |
| Nível de Embalagem 1 EAN | 3471523015180 |
| External Classifications and Standards | |
| Código de classificação do objeto | Q |
| ETIM 7 | EC000066 - Power contactor, AC switching |
| ETIM 8 | EC000066 - Power contactor, AC switching |
| ETIM 9 | EC000066 - Power contactor, AC switching |
| eClass | V11.0 : 27371003 |
| UNSPSC | 39121529 |
| Código de Categoria Granular IDEA (IGCC) | 4755 >> Contactors |
| Característica | Valor |
|---|---|
| Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978) | 24 V |
| Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979) | 24 V |
| Tipo de tensão para atuação (EF008242) | AC |
| Corrente nominal de operação Ie em AC-1, 400 V (EF001393) | 55 A |
| Corrente nominal de operação Ie em AC-3, 400 V (EF001392) | 22 A |
| Versão modular (EF001126) | Não |
| Número de contatos auxiliares como contato normalmente aberto (EF001376) | 0 |
| Número de contatos auxiliares como contato normalmente fechado (EF001377) | 0 |
| Tipo de conexão elétrica do circuito principal (EF006819) | Ligação com parafuso |
| Número de contatos normalmente fechados como contato principal (EF001375) | 2 |
| Número de contatos principais como contato normalmente aberto (EF001374) | 2 |
