Ver maior As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

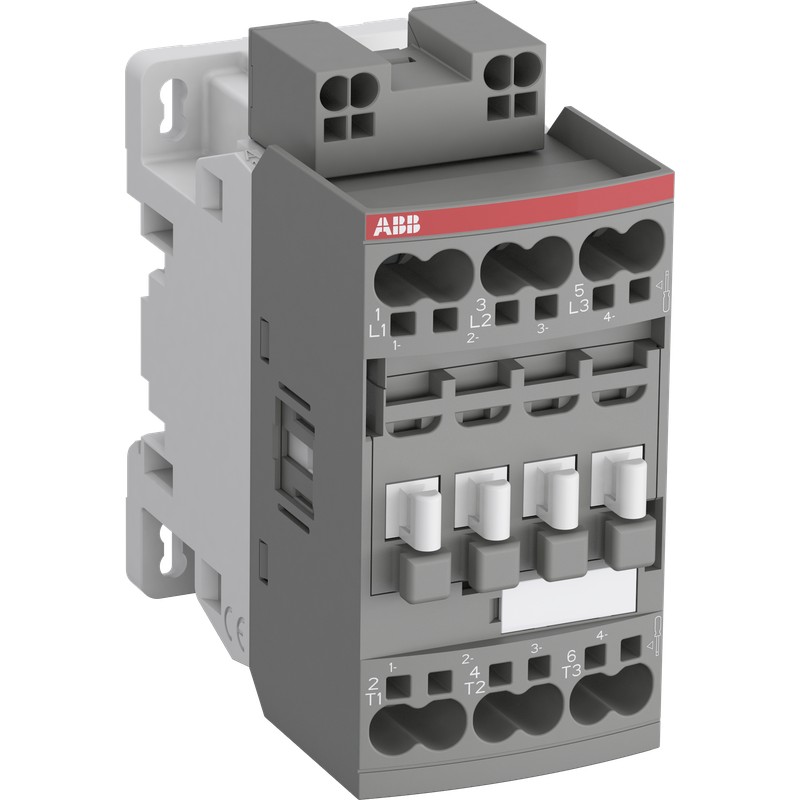

1SBL271005R8100 ABB AFC30-30-00K-81 Contator

0/5 - 0 Opiniones

Referência: 1SBL271005R8100

Fabricante: ABB

Descrição:

AFC30-30-00K-81 Contator

Contator AFC30-30-00K-81

AFC30-30-00K-81 24V 50/60Hz Contactor

Mais detalhes

Categorias:
Aparelhos elétricos de baixa tensão > Contator de potência para comutar a alimentação de CA

Contatores e relés de sobrecarga

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

Garantía, reparação e devolução.

Preço total: $131.79

Preço unitário: $131.79

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Descontos adicionais para clientes registados. Cadastre-se e os preços serão atualizados automaticamente.

Calcule o preço por quantidade

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

PRODUTOS VISUALIZADOS

Related products

▲

Best sellers

▲

Mais informação

▲

Ordering
Quantidade Mínima de Encomenda	1 piece
Número de tarifa aduaneira	85364900
Popular Downloads
Ficha de dados, informação técnica	1SBC100219C0201
Instruções e Manuais	1SBC101061M6801
Instruções e Manuais (Parte 2)	1SAC200017M0002
CAD Dimensional Drawing	2CDC001079B0201
Dimensions
Largura Líquida do Produto	45 mm
Profundidade/Comprimento Líquidos do Produto	86 mm
Altura Líquida do Produto	92.3 mm
Peso Líquido do Produto	0.359 kg
Technical
Number of Main Contacts NO	3
Number of Main Contacts NC	0
Number of Auxiliary Contacts NO	0
Number of Auxiliary Contacts NC	0
Número de polos	3P
Normas	IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1
Tensão operacional nominal	Main Circuit 690 V
Frequência nominal (f)	Control Circuit 50 / 60 Hz
	Main Circuit 50 / 60 Hz
Conventional Free-air Thermal Current (I_th)	acc. to IEC 60947-4-1, Open Contactors Θ = 40 °C 50 A
	acc. to IEC 60947-5-1, Θ = 40 °C 16 A
Rated Operational Current AC-1 (I_e)	(690 V) 40 °C 50 A
	(690 V) 60 °C 42 A
	(690 V) 70 °C 37 A
Rated Operational Current AC-3 (I_e)	(415 V) 60 °C 32 A
	(440 V) 60 °C 32 A
	(500 V) 60 °C 28 A
	(690 V) 60 °C 21 A
	(380 / 400 V) 60 °C 32 A
	(220 / 230 / 240 V) 60 °C 33 A
Rated Operational Current AC-3e (I_e)	(415 V) 60 °C 32 A
	(440 V) 60 °C 32 A
	(500 V) 60 °C 28 A
	(690 V) 60 °C 21 A
	(380 / 400 V) 60 °C 32 A
	(220 / 230 / 240 V) 60 °C 33 A
Rated Operational Current DC-1 (I_e)	(110 V) 2 Poles in Series, 40 °C 50 A
	(110 V) 2 Poles in Series, 60 °C 42 A
	(110 V) 2 Poles in Series, 70 °C 37 A
	(110 V) 3 Poles in Series, 40 °C 50 A
	(110 V) 3 Poles in Series, 60 °C 42 A
	(110 V) 3 Poles in Series, 70 °C 37 A
	(220 V) 3 Poles in Series, 40 °C 50 A
	(220 V) 3 Poles in Series, 60 °C 42 A
	(220 V) 3 Poles in Series, 70 °C 37 A
	(72 V) 1-Pole, 40 °C 50 A
	(72 V) 1-Pole, 60 °C 42 A
	(72 V) 1-Pole, 70 °C 37 A
	(72 V) 2 Poles in Series, 40 °C 50 A
	(72 V) 2 Poles in Series, 60 °C 42 A
	(72 V) 2 Poles in Series, 70 °C 37 A
	(72 V) 3 Poles in Series, 40 °C 50 A
	(72 V) 3 Poles in Series, 60 °C 42 A
	(72 V) 3 Poles in Series, 70 °C 37 A
Rated Operational Current DC-3 (I_e)	(110 V) 2 Poles in Series, 40 °C 50 A
	(110 V) 2 Poles in Series, 60 °C 42 A
	(110 V) 2 Poles in Series, 70 °C 37 A
	(110 V) 3 Poles in Series, 40 °C 50 A
	(110 V) 3 Poles in Series, 60 °C 42 A
	(110 V) 3 Poles in Series, 70 °C 37 A
	(220 V) 3 Poles in Series, 40 °C 50 A
	(220 V) 3 Poles in Series, 60 °C 42 A
	(220 V) 3 Poles in Series, 70 °C 37 A
	(72 V) 1-Pole, 40 °C 50 A
	(72 V) 1-Pole, 60 °C 42 A
	(72 V) 1-Pole, 70 °C 37 A
	(72 V) 2 Poles in Series, 40 °C 50 A
	(72 V) 2 Poles in Series, 60 °C 42 A
	(72 V) 2 Poles in Series, 70 °C 37 A
	(72 V) 3 Poles in Series, 40 °C 50 A
	(72 V) 3 Poles in Series, 60 °C 42 A
	(72 V) 3 Poles in Series, 70 °C 37 A
Rated Operational Current DC-5 (I_e)	(110 V) 2 Poles in Series, 40 °C 50 A
	(110 V) 2 Poles in Series, 60 °C 42 A
	(110 V) 2 Poles in Series, 70 °C 37 A
	(110 V) 3 Poles in Series, 40 °C 50 A
	(110 V) 3 Poles in Series, 60 °C 42 A
	(110 V) 3 Poles in Series, 70 °C 37 A
	(220 V) 3 Poles in Series, 40 °C 25 A
	(220 V) 3 Poles in Series, 60 °C 25 A
	(220 V) 3 Poles in Series, 70 °C 25 A
	(72 V) 1-Pole, 40 °C 25 A
	(72 V) 1-Pole, 60 °C 25 A
	(72 V) 1-Pole, 70 °C 25 A
	(72 V) 2 Poles in Series, 40 °C 50 A
	(72 V) 2 Poles in Series, 60 °C 42 A
	(72 V) 2 Poles in Series, 70 °C 37 A
	(72 V) 3 Poles in Series, 40 °C 50 A
	(72 V) 3 Poles in Series, 60 °C 42 A
	(72 V) 3 Poles in Series, 70 °C 37 A
Rated Operational Power AC-3 (P_e)	(415 V) 15 kW
	(440 V) 18.5 kW
	(500 V) 18.5 kW
	(690 V) 18.5 kW
	(380 / 400 V) 15 kW
	(220 / 230 / 240 V) 9 kW
Rated Operational Power AC-3e (P_e)	(415 V) 15 kW
	(440 V) 18.5 kW
	(500 V) 18.5 kW
	(690 V) 18.5 kW
	(380 / 400 V) 15 kW
	(220 / 230 / 240 V) 9 kW
Rated Short-time Withstand Current Low Voltage (I_cw)	at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 350 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 50 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 150 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 700 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 225 A
Maximum Breaking Capacity	cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 500 A
	cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 200 A
Rated Insulation Voltage (U_i)	acc. to IEC 60947-4-1 690 V
	acc. to UL/CSA 600 V
Rated Impulse Withstand Voltage (U_imp)	6 kV
Maximum Electrical Switching Frequency	(AC-1) 600 cycles per hour
	(AC-15) 0 cycles per hour
	(AC-2 / AC-4) 150 cycles per hour
	(AC-3) 1200 cycles per hour
	(DC-13) 0 cycles per hour
Maximum Mechanical Switching Frequency	3600 cycles per hour
Rated Control Circuit Voltage (U_c)	50 Hz 24 V
	60 Hz 24 V
Coil Consumption	Average Holding Value 50 / 60 Hz 8 V·A
	Average Pull-in Value 50 Hz 70 V·A
	Average Pull-in Value 60 Hz 66 V·A
Power Loss	at Rated Operating Conditions AC-1 per Pole 2.44 W
	at Rated Operating Conditions AC-3 per Pole 1 W
Operate Time	Between Coil De-energization and NC Contact Closing 9 ... 20 ms
	Between Coil De-energization and NO Contact Opening 4 ... 18 ms
	Between Coil Energization and NC Contact Opening 7 ... 21 ms
	Between Coil Energization and NO Contact Closing 10 ... 26 ms
Montagem na calha DIN	TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
	TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
Mounting by Screws (not supplied)	2 x M4 Screws Placed Diagonally
Connecting Capacity Main Circuit	Flexible with Ferrule 1/2x 1 ... 6 mm²
	Flexible with Insulated Ferrule 1/2x 1 ... 6 mm²
	Flexible 1/2x 1 ... 6 mm²
	Rigid Solid 1/2x 1 ... 2.5 mm²
	Rigid Stranded 1/2x 4 ... 10 mm²
Connecting Capacity Control Circuit	Flexible with Ferrule 1/2x 0.5 ... 2.5 mm²
	Flexible with Insulated Ferrule 1/2x 0.5 ... 1.5 mm²
	Flexible 1/2x 0.5 ... 2.5 mm²
	Rigid 1/2x 1 ... 2.5 mm²
	Rigid Solid 1/2x 1 ... 2.5 mm²
Wire Stripping Length	Control Circuit 10 mm
	Main Circuit 14 mm
Grau de proteção	acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
	acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP20
Recommended Screw Driver	Pozidriv PZ
Tipo de terminal	Push-in Spring Terminals
Nome de Produto	Block Contactor
Technical UL/CSA
Maximum Operating Voltage UL/CSA	Main Circuit 600 V
General Use Rating UL/CSA	(600 V AC) 45 A
Classificação de potência UL/CSA	(120 V AC) Single Phase 2 hp
	(200 ... 208 V AC) Three Phase 10 hp
	(220 ... 240 V AC) Three Phase 10 hp
	(240 V AC) Single Phase 5 hp
	(440 ... 480 V AC) Three Phase 20 hp
	(550 ... 600 V AC) Three Phase 25 hp
Connecting Capacity Main Circuit UL/CSA	Rigid Solid 1/2x 18-14 AWG
	Rigid Stranded 1/2x 18-8 AWG
Connecting Capacity Control Circuit UL/CSA	Rigid Solid 1/2x 18-14 AWG
Full Load Amps Motor Use	(120 V AC) Single Phase 24 A
	(200 ... 208 V AC) Three Phase 32.2 A
	(220 ... 240 V AC) Three Phase 28 A
	(240 V AC) Single Phase 28 A
	(440 ... 480 V AC) Three Phase 27 A
	(550 ... 600 V AC) Three Phase 27 A
Environmental
Temperatura do ar ambiente	Close to Contactor without Thermal O/L Relay -40 ... 70 °C
	Close to Contactor without Thermal O/L Relay (0.85 ... 1.1 Uc) -40 ... 60 °C
	Close to Contactor without Thermal O/L Relay (Uc) -40 ... 70 °C
	Close to Contactor for Storage -60 ... +80 °C
Climatic Withstand	according to IEC 60068-2-30 and 60068-2-11 - UTE C 63-100 Specification II
Altitude de operação máxima permissível	Without Derating 3000 m
Resistance to Vibrations	4g Closed Position & 2g Open position 5 ... 300 Hz
Pollution Degree	3
Material Compliance
Conflict Minerals Reporting Template (CMRT)	9AKK108467A5658
REACH Declaration	2CMT2021-006202
Informação RoHS	2CMT2021-006277
Estado RoHS	Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA	2CMT2023-006525
REEE B2C / B2B	Business To Business
Categoria REEE	5. Small Equipment (No External Dimension More Than 50 cm)
Certificates and Declarations
Certificado BV	BV_2634H24898C1
CB Certificate	CB_SE-113158
CCS Certificate	GZ23PTB00147
CQC Certificate	CQC2010010304445623
Declaration of Conformity - CCC	2020980304001254
Declaração de conformidade -CE	1SBD250024U1000
Declaration of Conformity - UKCA	1SBD250045U1000
Certificado DNV	9AKK108470A6934
KC Certificate	9AKK108471A9569
Certificado RINA	9AKK108470A5006
Certificado UL	E312527-20231026
Container Information
Unidades de embalagem Nível 1	box 1 piece
Largura da embalagem Nível 1	93 mm
Profundidade/Comprimento da embalagem Nível 1	86 mm
Altura da embalagem Nível 1	45 mm
Peso bruto da embalagem Nível 1	0.386 kg
Nível de Embalagem 1 EAN	3471523015005
External Classifications and Standards
Código de classificação do objeto	Q
ETIM 7	EC000066 - Power contactor, AC switching
ETIM 8	EC000066 - Power contactor, AC switching
ETIM 9	EC000066 - Power contactor, AC switching
eClass	V11.0 : 27371003
UNSPSC	39121529
Código de Categoria Granular IDEA (IGCC)	4755 >> Contactors

ETIM for 1SBL271005R8100 Componentes industriais para Baixa Tensão (EC000066)
Característica	Valor
Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978)	24 V
Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979)	24 V
Tipo de tensão para atuação (EF008242)	AC
Corrente nominal de operação Ie em AC-1, 400 V (EF001393)	50 A
Corrente nominal de operação Ie em AC-3, 400 V (EF001392)	32 A
Potência de operação nominal em AC-3, 400 V (EF001364)	15 kW
Versão modular (EF001126)	Não
Número de contatos auxiliares como contato normalmente aberto (EF001376)	0
Número de contatos auxiliares como contato normalmente fechado (EF001377)	0
Tipo de conexão elétrica do circuito principal (EF006819)	Conexão por terminal de mola
Número de contatos normalmente fechados como contato principal (EF001375)	0
Número de contatos principais como contato normalmente aberto (EF001374)	3

Datasheet - PDF

▲

Título:	Tamanho:	Tipo:
PDF CATALOGUE MOTOR PROTECTION EN.pdf	240 Mbytes

Avaliações: (0) ▲

Não há comentários do produto ainda.

Adicionar avaliação

Adicionar avaliação

ocultar formulário

Avaliação:
Nome:
Email:
Título:
Opinión:
Você recomendaria esse produto para comprar? Sim Não

	Adicionar avaliação

Últimas opiniões dos nossos clientes

Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.

5 / 5 merci beaucoup

— sotitradim 2025-11-29
Avaliação do cliente:

Produto: SL20,MNM,IP42,300lm,1H SL2MNM42H1C EATON ELEC
4 / 5 Amazing to use it

— B rahul 2025-10-04
Avaliação do cliente:

Produto: 661601 LEGRAND URA21LED 70LM 1H IP42 NP
5 / 5 good

— B rahul 2025-09-18
Avaliação do cliente:

Produto: 31295 WÖHNER Classe CC 1p, 30A / 600V su
5 / 5 Usefull product

— B rahul 2025-09-18
Avaliação do cliente:

Produto: 2CSF202004R1250 ABB FH202 AC-25 / 0,03 Residu
