Ver maior As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

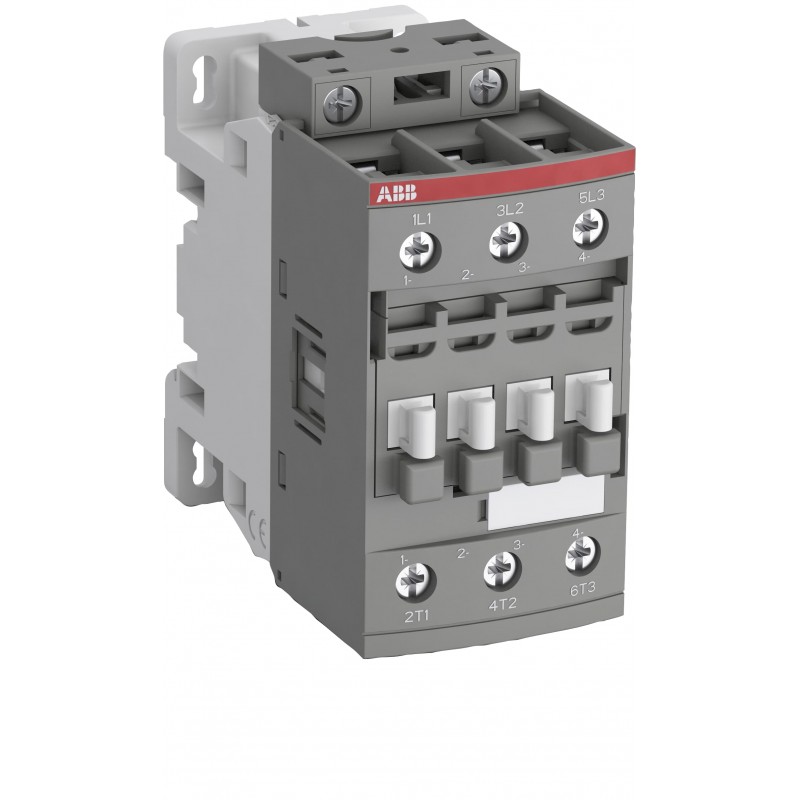

1SBL231001R8000 ABB AFC26-30-00-80 Contator

0/5 - 0 Opiniones

Referência: 1SBL231001R8000

Fabricante: ABB

Descrição:

AFC26-30-00-80 Contator

Contator AFC26-30-00-80

AFC26-30-00-80 220-230V50Hz 230-240V60Hz Contactor

Mais detalhes

Categorias:
Aparelhos elétricos de baixa tensão > Contator de potência para comutar a alimentação de CA

Contatores e relés de sobrecarga

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

Garantía, reparação e devolução.

Preço total: $78.25

Preço unitário: $78.25

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Descontos adicionais para clientes registados. Cadastre-se e os preços serão atualizados automaticamente.

Calcule o preço por quantidade

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

PRODUTOS VISUALIZADOS

Related products

▲

Best sellers

▲

Mais informação

▲

Ordering
Quantidade Mínima de Encomenda	1 piece
Número de tarifa aduaneira	85364900
Popular Downloads
Ficha de dados, informação técnica	1SBC100219C0201
Instruções e Manuais	1SBC101027M6801
Instruções e Manuais (Parte 2)	1SAC200017M0002
CAD Dimensional Drawing	2CDC001079B0201
Dimensions
Largura Líquida do Produto	45 mm
Profundidade/Comprimento Líquidos do Produto	86 mm
Altura Líquida do Produto	86 mm
Peso Líquido do Produto	0.351 kg
Technical
Number of Main Contacts NO	3
Number of Main Contacts NC	0
Number of Auxiliary Contacts NO	0
Number of Auxiliary Contacts NC	0
Número de polos	3P
Normas	IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1, UL 60335-2-40 LZGH2 A2L
Tensão operacional nominal	Main Circuit 690 V
Frequência nominal (f)	Control Circuit 50 / 60 Hz
	Main Circuit 50 / 60 Hz
Conventional Free-air Thermal Current (I_th)	acc. to IEC 60947-4-1, Open Contactors Θ = 40 °C 50 A
	acc. to IEC 60947-5-1, Θ = 40 °C 16 A
Rated Operational Current AC-1 (I_e)	(690 V) 40 °C 45 A
	(690 V) 60 °C 40 A
	(690 V) 70 °C 32 A
Rated Operational Current AC-3 (I_e)	(415 V) 60 °C 26 A
	(440 V) 60 °C 26 A
	(500 V) 60 °C 23 A
	(690 V) 60 °C 17 A
	(380 / 400 V) 60 °C 26 A
	(220 / 230 / 240 V) 60 °C 26 A
Rated Operational Current AC-3e (I_e)	(415 V) 60 °C 26 A
	(440 V) 60 °C 26 A
	(500 V) 60 °C 23 A
	(690 V) 60 °C 17 A
	(380 / 400 V) 60 °C 26 A
	(220 / 230 / 240 V) 60 °C 26 A
Rated Operational Current DC-1 (I_e)	(110 V) 2 Poles in Series, 40 °C 45 A
	(110 V) 2 Poles in Series, 60 °C 40 A
	(110 V) 2 Poles in Series, 70 °C 32 A
	(110 V) 3 Poles in Series, 40 °C 45 A
	(110 V) 3 Poles in Series, 60 °C 40 A
	(110 V) 3 Poles in Series, 70 °C 32 A
	(220 V) 3 Poles in Series, 40 °C 45 A
	(220 V) 3 Poles in Series, 60 °C 40 A
	(220 V) 3 Poles in Series, 70 °C 32 A
	(72 V) 1-Pole, 40 °C 45 A
	(72 V) 1-Pole, 60 °C 40 A
	(72 V) 1-Pole, 70 °C 32 A
	(72 V) 2 Poles in Series, 40 °C 45 A
	(72 V) 2 Poles in Series, 60 °C 40 A
	(72 V) 2 Poles in Series, 70 °C 32 A
	(72 V) 3 Poles in Series, 40 °C 45 A
	(72 V) 3 Poles in Series, 60 °C 40 A
	(72 V) 3 Poles in Series, 70 °C 32 A
Rated Operational Current DC-3 (I_e)	(110 V) 2 Poles in Series, 40 °C 45 A
	(110 V) 2 Poles in Series, 60 °C 40 A
	(110 V) 2 Poles in Series, 70 °C 32 A
	(110 V) 3 Poles in Series, 40 °C 45 A
	(110 V) 3 Poles in Series, 60 °C 40 A
	(110 V) 3 Poles in Series, 70 °C 32 A
	(220 V) 3 Poles in Series, 40 °C 45 A
	(220 V) 3 Poles in Series, 60 °C 40 A
	(220 V) 3 Poles in Series, 70 °C 32 A
	(72 V) 1-Pole, 40 °C 45 A
	(72 V) 1-Pole, 60 °C 40 A
	(72 V) 1-Pole, 70 °C 32 A
	(72 V) 2 Poles in Series, 40 °C 45 A
	(72 V) 2 Poles in Series, 60 °C 40 A
	(72 V) 2 Poles in Series, 70 °C 32 A
	(72 V) 3 Poles in Series, 40 °C 45 A
	(72 V) 3 Poles in Series, 60 °C 40 A
	(72 V) 3 Poles in Series, 70 °C 32 A
Rated Operational Current DC-5 (I_e)	(110 V) 2 Poles in Series, 40 °C 45 A
	(110 V) 2 Poles in Series, 60 °C 40 A
	(110 V) 2 Poles in Series, 70 °C 32 A
	(110 V) 3 Poles in Series, 40 °C 45 A
	(110 V) 3 Poles in Series, 60 °C 40 A
	(110 V) 3 Poles in Series, 70 °C 32 A
	(220 V) 3 Poles in Series, 40 °C 20 A
	(220 V) 3 Poles in Series, 60 °C 20 A
	(220 V) 3 Poles in Series, 70 °C 20 A
	(72 V) 1-Pole, 40 °C 20 A
	(72 V) 1-Pole, 60 °C 20 A
	(72 V) 1-Pole, 70 °C 20 A
	(72 V) 2 Poles in Series, 40 °C 45 A
	(72 V) 2 Poles in Series, 60 °C 40 A
	(72 V) 2 Poles in Series, 70 °C 32 A
	(72 V) 3 Poles in Series, 40 °C 45 A
	(72 V) 3 Poles in Series, 60 °C 40 A
	(72 V) 3 Poles in Series, 70 °C 32 A
Rated Operational Power AC-3 (P_e)	(415 V) 11 kW
	(440 V) 15 kW
	(500 V) 15 kW
	(690 V) 15 kW
	(380 / 400 V) 11 kW
	(220 / 230 / 240 V) 6.5 kW
Rated Operational Power AC-3e (P_e)	(415 V) 11 kW
	(440 V) 15 kW
	(500 V) 15 kW
	(690 V) 15 kW
	(380 / 400 V) 11 kW
	(220 / 230 / 240 V) 6.5 kW
Rated Operational Power AC-6b (P_e)	(400 / 415 V) 40 °C, 50 / 60 Hz 19 kvar
	(400 / 415 V) 70 °C, 50 / 60 Hz 15 kvar
	(400 / 415 V) 55 °C, 50 / 60 Hz 19 kvar
	(440 V) 40 °C, 50 / 60 Hz 20.7 kvar
	(440 V) 55 °C, 50 / 60 Hz 20.7 kvar
	(440 V) 70 °C, 50 / 60 Hz 16.5 kvar
	(500 / 550 V), 40 °C, 50 / 60 Hz 23 kvar
	(500 / 550 V) 55 °C, 50 / 60 Hz 23 kvar
	(500 / 550 V) 70 °C, 50 / 60 Hz 19 kvar
	(690 V) 40 °C, 50 / 60 Hz 32 kvar
	(690 V) 55 °C, 50 / 60 Hz 32 kvar
	(690 V) 70 °C, 50 / 60 Hz 26 kvar
Rated Short-time Withstand Current Low Voltage (I_cw)	at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 350 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 50 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 150 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 700 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 225 A
Maximum Breaking Capacity	cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 500 A
	cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 200 A
Rated Insulation Voltage (U_i)	acc. to IEC 60947-4-1 690 V
	acc. to UL/CSA 600 V
Rated Impulse Withstand Voltage (U_imp)	6 kV
Maximum Electrical Switching Frequency	(AC-1) 600 cycles per hour
	(AC-15) 0 cycles per hour
	(AC-2 / AC-4) 150 cycles per hour
	(AC-3) 1200 cycles per hour
	(DC-13) 0 cycles per hour
Maximum Mechanical Switching Frequency	3600 cycles per hour
Rated Control Circuit Voltage (U_c)	50 Hz 220 ... 230 V
	60 Hz 230 ... 240 V
Coil Consumption	Average Holding Value 50 / 60 Hz 8 V·A
	Average Pull-in Value 50 Hz 70 V·A
	Average Pull-in Value 60 Hz 66 V·A
Power Loss	at Rated Operating Conditions AC-1 per Pole 1.8 W
	at Rated Operating Conditions AC-3 per Pole 0.6 W
Operate Time	Between Coil De-energization and NC Contact Closing 9 ... 20 ms
	Between Coil De-energization and NO Contact Opening 4 ... 18 ms
	Between Coil Energization and NC Contact Opening 7 ... 21 ms
	Between Coil Energization and NO Contact Closing 10 ... 26 ms
Montagem na calha DIN	TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
	TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
Mounting by Screws (not supplied)	2 x M4 Screws Placed Diagonally
Connecting Capacity Main Circuit	Flexible with Ferrule 1/2x 1.5 ... 10 mm²
	Flexible with Insulated Ferrule 1x 1.5 ... 10 mm²
	Flexible with Insulated Ferrule 2x 1.5 ... 4 mm²
	Rigid Solid 1/2x 2.5 ... 4 mm²
	Rigid Stranded 1/2x 2.5 ... 10 mm²
Connecting Capacity Control Circuit	Flexible with Ferrule 1/2x 0.75 ... 2.5 mm²
	Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
	Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm²
	Rigid Solid 1/2x 1 ... 2.5 mm²
	Rigid Stranded 1/2x 1 ... 2.5 mm²
Wire Stripping Length	Control Circuit 10 mm
	Main Circuit 14 mm
Grau de proteção	acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
	acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP20
Recommended Screw Driver	Pozidriv PZ
Binário de aperto	Control Circuit 1.2 N·m
	Main Circuit 2.5 N·m
Tipo de terminal	Screw Terminals
Nome de Produto	Block Contactor
Technical UL/CSA
NEMA Size	1
Continuous Current Rating NEMA	27 A
Horsepower Rating NEMA	(115 V AC) Single Phase 2 Hp
	(200 V AC) Three Phase 7-1/2 Hp
	(230 V AC) Single Phase 3 Hp
	(230 V AC) Three Phase 7-1/2 Hp
	(460 V AC) Three Phase 10 Hp
	(575 V AC) Three Phase 10 Hp
Maximum Operating Voltage UL/CSA	Main Circuit 600 V
General Use Rating UL/CSA	(600 V AC) 45 A
Classificação de potência UL/CSA	(120 V AC) Single Phase 2 hp
	(200 ... 208 V AC) Three Phase 7-1/2 hp
	(220 ... 240 V AC) Three Phase 7-1/2 hp
	(240 V AC) Single Phase 3 hp
	(440 ... 480 V AC) Three Phase 15 hp
	(550 ... 600 V AC) Three Phase 20 hp
Connecting Capacity Main Circuit UL/CSA	Rigid Solid 1/2x 14-10 AWG
	Rigid Stranded 1/2x 14-8 AWG
Connecting Capacity Control Circuit UL/CSA	Rigid Solid 1/2x 18-14 AWG
	Rigid Stranded 1/2x 18-14 AWG
Tightening Torque UL/CSA	Control Circuit 11 in·lb
	Main Circuit 22 in·lb
Full Load Amps Motor Use	(120 V AC) Single Phase 24 A
	(200 ... 208 V AC) Three Phase 25.3 A
	(220 ... 240 V AC) Three Phase 22 A
	(240 V AC) Single Phase 17 A
	(440 ... 480 V AC) Three Phase 21 A
	(550 ... 600 V AC) Three Phase 22 A
Environmental
Temperatura do ar ambiente	Close to Contactor Fitted with Thermal O/L Relay -25 ... 60 °C
	Close to Contactor without Thermal O/L Relay -40 ... 70 °C
	Close to Contactor without Thermal O/L Relay (0.85 ... 1.1 Uc) -40 ... 60 °C
	Close to Contactor without Thermal O/L Relay (Uc) -40 ... 70 °C
	Close to Contactor for Storage -60 ... +80 °C
Climatic Withstand	Category B according to IEC 60947-1 Annex Q
Altitude de operação máxima permissível	Without Derating 3000 m
Resistência ao Choque de acordo com IEC 60068-2-27	Closed, Shock Direction: B1 25 g
	Open, Shock Direction: B1 5 g
	Shock Direction: A 30 g
	Shock Direction: B2 15 g
	Shock Direction: C1 25 g
	Shock Direction: C2 25 g
Resistance to Vibrations	4g Closed Position & 2g Open position 5 ... 300 Hz
Pollution Degree	3
Material Compliance
Conflict Minerals Reporting Template (CMRT)	9AKK108467A5658
REACH Declaration	2CMT2021-006202
Informação RoHS	2CMT2021-006277
Estado RoHS	Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA	2CMT2023-006525
REEE B2C / B2B	Business To Business
Categoria REEE	5. Small Equipment (No External Dimension More Than 50 cm)
Certificates and Declarations
A2L Certificate – UL	9AKK108469A4886
	9AKK108469A4887
Certificado BV	BV_2634H24898C1
CB Certificate	CB_SE-113158
CCS Certificate	GZ23PTB00147
CQC Certificate	CQC2010010304445623
Declaration of Conformity - CCC	2020980304001254
Declaração de conformidade -CE	1SBD250024U1000
Declaration of Conformity - UKCA	1SBD250045U1000
Certificado DNV	9AKK108470A6934
KC Certificate	9AKK108471A9569
Certificado RINA	9AKK108470A5006
Certificado UL	E312527-20231026
Container Information
Unidades de embalagem Nível 1	box 1 piece
Largura da embalagem Nível 1	87 mm
Profundidade/Comprimento da embalagem Nível 1	87 mm
Altura da embalagem Nível 1	47 mm
Peso bruto da embalagem Nível 1	0.374 kg
Nível de Embalagem 1 EAN	3471523014640
External Classifications and Standards
Código de classificação do objeto	Q
ETIM 7	EC000066 - Power contactor, AC switching
ETIM 8	EC000066 - Power contactor, AC switching
ETIM 9	EC000066 - Power contactor, AC switching
eClass	V11.0 : 27371003
UNSPSC	39121529
Código de Categoria Granular IDEA (IGCC)	4755 >> Contactors

ETIM for 1SBL231001R8000 Componentes industriais para Baixa Tensão (EC000066)
Característica	Valor
Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978)	220 V
Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979)	230 V
Tipo de tensão para atuação (EF008242)	AC
Corrente nominal de operação Ie em AC-1, 400 V (EF001393)	45 A
Corrente nominal de operação Ie em AC-3, 400 V (EF001392)	26 A
Potência de operação nominal em AC-3, 400 V (EF001364)	11 kW
Potência nominal de operação NEMA (EF011960)	7.4570 kW
Versão modular (EF001126)	Não
Número de contatos auxiliares como contato normalmente aberto (EF001376)	0
Número de contatos auxiliares como contato normalmente fechado (EF001377)	0
Tipo de conexão elétrica do circuito principal (EF006819)	Ligação com parafuso
Número de contatos normalmente fechados como contato principal (EF001375)	0
Número de contatos principais como contato normalmente aberto (EF001374)	3

Datasheet - PDF

▲

Título:	Tamanho:	Tipo:
PDF CATALOGUE MOTOR PROTECTION EN.pdf	240 Mbytes

Avaliações: (0) ▲

Não há comentários do produto ainda.

Adicionar avaliação

Adicionar avaliação

ocultar formulário

Avaliação:
Nome:
Email:
Título:
Opinión:
Você recomendaria esse produto para comprar? Sim Não

	Adicionar avaliação

Últimas opiniões dos nossos clientes

Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.

5 / 5 merci beaucoup

— sotitradim 2025-11-29
Avaliação do cliente:

Produto: SL20,MNM,IP42,300lm,1H SL2MNM42H1C EATON ELEC
4 / 5 Amazing to use it

— B rahul 2025-10-04
Avaliação do cliente:

Produto: 661601 LEGRAND URA21LED 70LM 1H IP42 NP
5 / 5 good

— B rahul 2025-09-18
Avaliação do cliente:

Produto: 31295 WÖHNER Classe CC 1p, 30A / 600V su
5 / 5 Usefull product

— B rahul 2025-09-18
Avaliação do cliente:

Produto: 2CSF202004R1250 ABB FH202 AC-25 / 0,03 Residu
