> ABB>Contatores e relés de sobrecarga>1SBH136059R2262 ABB NFZB62ES-22 48-130V DC Relay Contator
Produto anterior Próximo produto

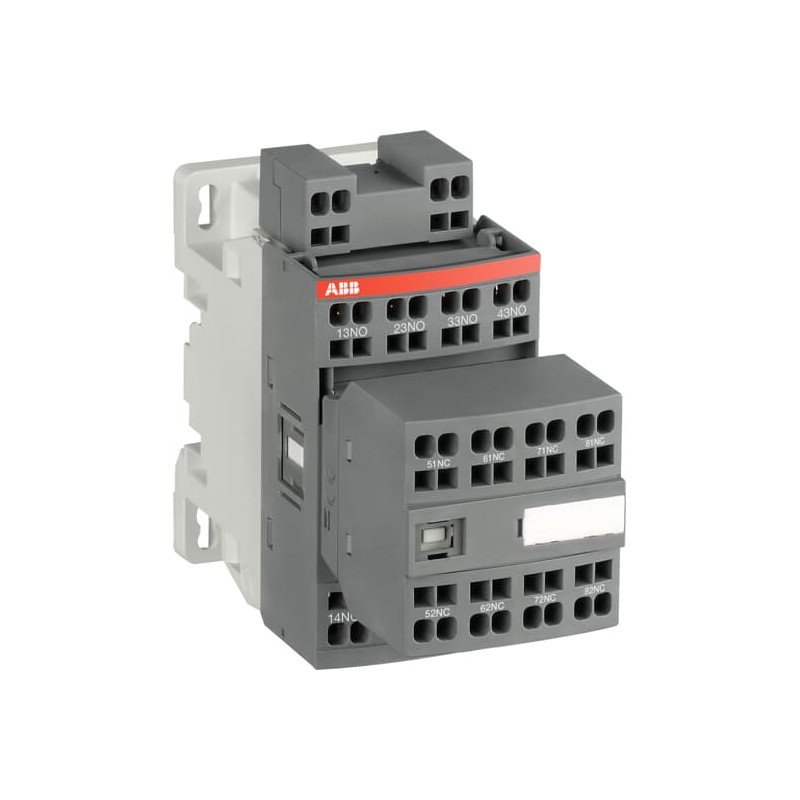

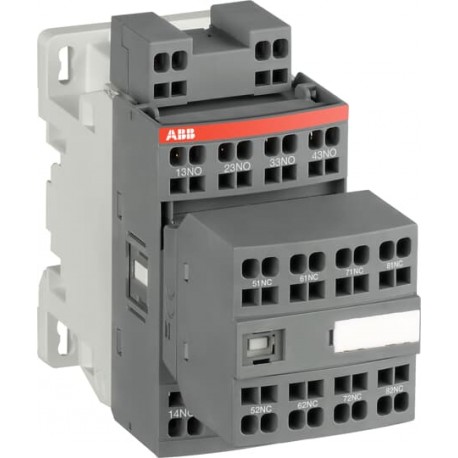

1SBH136059R2262 ABB NFZB62ES-22 48-130V DC Relay Contator Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SBH136059R2262 ABB NFZB62ES-22 48-130V DC Relay Contator

1SBH136059R2262

ABB

NFZB62ES-22 48-130V DC Relay Contator

NFZB62ES-22 48-130V50/60HZ-DC Relé Contator

Mais detalhes


Contatores e relés de sobrecarga

* Produto novo em sua embalagem original com todas as garantias e certificações de ABB

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

PRODUTOS VISUALIZADOS


Best sellers

▲

Mais informação

▲


  • Tipo de produto estendido:
    NFZB62EN-22
  • ID do produto:
    1SBH136059R2262
  • Ean:
    3471523109025
  • Descrição do catálogo:
    NFZB62ES-22 48-130V50/60HZ-DC Relé Contator
  • Descrição longa:
    NFZB.. Os contatores S de 3 polos atendem aos mais recentes padrões de material rodante ferroviário e permitem a instalação em cabines de passageiros ou condutores para trens que operam frequentemente túneis ou subterrâneos. Eles são usados principalmente para controlar motores trifásicos e circuitos de potência de até 690 V AC e 220 V DC. Melhore a compacidade da planta graças à pegada reduzida e à montagem paralela que exigem menos de 15% de largura (sem espaçamento) de -40°C a +70°C Está em conformidade com todas as principais normas de material circulante: IEC 60947-4-1, IEC 60947-5-1, IEC 60077-1/-2 e as partes aplicáveis da EN 50155, resistência a choques e vibrações de acordo com IEC 61373 cat. 1, classe B. Atingir os níveis mais elevados de comportamento ao fogo e ao fumo em conformidade com a norma europeia EN 45545-2 (níveis de perigo HL2) na montagem do grupo. Reduza a energia do trem com dispositivos mais leves que exigem 68% menos consumo de energia da bobina em operação. Interface de bobina eletrônica que lida com grande tensão de jitter de tensão CC, incluindo várias tensões de controle CC Uc usadas para fornecimento de bateria e aceita fontes de controle sinusoidais AC 50/60 Hz incluídas na Ucmin.... Faixa de tensão Ucmax. A tensão máxima de controlo admissível de AC 50/60 Hz não deve ser excedida (ver dados técnicos). Ampla gama de blocos de contato auxiliares para montagem frontal e lateral.

ordenação

  • Quantidade mínima de pedidos:
    1 peça
  • Número da tarifa aduaneira:
    85364900

Downloads populares

Dimensões

  • Largura líquida do produto:
    45milímetro
  • Profundidade do produto/comprimento da rede:
    77milímetro
  • Altura líquida do produto:
    91.5milímetro
  • Peso líquido do produto:
    0.36Kg

técnico

  • Número de contatos auxiliares NO:
    6
  • Número de contatos auxiliares da NC:
    2
  • Padrões:
    IEC/EN 60947-1, IEC/EN 60947-5-1, UL 60947-5-1, CSA C22.2 No. 60947-5-1, IEC 60077-1 (peças aplicáveis), IEC 60077-2 (peças aplicáveis), EN 50155 (peças aplicáveis), TR 001/2011, IEC 61373, Para confirmação da conformidade das peças aplicáveis com base na sua aplicação e combinação, consulte os seus representantes de vendas da ABB.
  • Tensão operacional nominal:
    Circuito auxiliar 690 V
  • Frequência nominal (f):
    Circuito Auxiliar 50 / 60 Hz
    Circuito principal 50 / 60 Hz
  • Corrente térmica ao ar livre convencional (Iésimo):
    Acc. iec 60947-5-1, q x 40oC 16 A
  • Classificação operacional atual AC-15 (Iecstasy):
    (500 V) 2 A
    (690 V) 2 A
    (24 / 127 V) 6 A
    (220 / 240 V) 4 A
    (400 / 440 V) 3 A
  • Baixa tensão de baixa resistência de baixo prazo (ICw):
    para 0.1 s 140 A
    para 1 s 100 A
  • Frequência máxima de comutação elétrica:
    (AC-15) 1200 ciclos por hora
    (DC-13) 900 ciclos por hora
  • Corrente nominal de operação DC-13 (Iecstasy):
    (24 V) 6 A / 144 W
    (48 V) 2.8 A / 134 W
    (72 V) 1 A / 72 W
    (110 V) 0,55 A / 60 W
    (125 V) 0,55 A / 69 W
    (220 V) 0,27 A / 60 W
    (250 V) 0,27 A / 68 W
    (400 V) 0,15 A / 60 W
    (500 V) 0,13 A / 65 W
    (600 V) 0.1 A / 60 W
  • Tensão de isolamento nominal (Ueu):
    Acc. IEC 60947-5-1 e VDE 0110 (Gr.C) 690 V
    Acc. ul/CSA 600 V
  • Tensão nominal de suporte a impulso (Uduende):
    6 kHz
  • Frequência máxima de comutação mecânica:
    6000 ciclos por hora
  • Tensão do circuito de controle nominal (UC):
    50 Hz 48 ... 130 V
    60 Hz 48 ... 130 V
    OPERAÇÃO DC 48 ... 130 V
  • Tempo de funcionamento:
    Entre a bobina desenergizadora e o fechamento de contato nc 13 ... 98 metros
    Entre a bobina de desenergização e a abertura de contato NO 11 ... 95 metros
    Entre a energização da bobina e a abertura de contato nc 38 ... 90 metros
    Entre a energização da bobina e o fechamento de contato NO 40 ... 95 metros
  • Montagem ferroviária DIN:
    TH35-15 (35 x 15 mm Montagem ferroviária) de acordo com a IEC 60715
    TH35-7.5 (35 x 7,5 mm Montagem ferroviária) de acordo com a IEC 60715
  • Montagem do parafuso (não fornecida):
    2 x Parafusos M4 colocados diagonalmente
  • Grau de Proteção:
    de acordo com a IEC 60529, IEC 60947-1, EN 60529 IP20 Terminais Auxiliares
    Acc. iec 60529, IEC 60947-1, EN 60529 IP20 Terminais de Bobina
  • Tipo de terminal:
    Terminais de primavera

ambiental

  • Temperatura do ar ambiente:
    Near Contactor para armazenamento -60 ... +80oC
    Perto do contator para operação ao ar livre -40 ... 70 °C
  • Apoio climático:
    Categoria B de acordo com o IEC 60947-1 Anexo Q
  • Altitude máxima de operação permitida:
    3000 m não desvalorizados
  • Status de Rohs:
    Seguindo a Diretiva da UE 2011/65/UE

Certificados e declarações (número do documento)

Informações sobre o contêiner

  • Unidades de nível de pacote 1:
    caixa 1 peça
  • Largura do nível do pacote 1:
    93 milímetros
  • Profundidade / Comprimento do nível do pacote 1:
    113 milímetros
  • Altura do nível do pacote 1:
    47 mm
  • Nível de peso bruto 1 do pacote:
    0,36 kg
  • Pacote EAN nível 1:
    3471523109025
  • Unidades de nível de pacote 2:
    caixa 18 peças
  • Largura do nível do pacote 2:
    250 mm
  • Profundidade / Comprimento do nível do pacote 2:
    300 mm
  • Altura do nível do pacote 2:
    315 milímetros
  • Peso bruto do nível do pacote 2:
    12,96 kg
  • Unidades de nível de pacote 3:
    864 peças

Classificações

  • Código de classificação de objetos:
    K
  • ETIM 4:
    EC000196 - Relé de Contato
  • ETIM 5:
    EC000196 - Relé de Contato
  • ETIM 6:
    EC000196 - Relé de Contato
  • ETIM 7:
    EC000196 - Relé de Contato
  • ETIM 8:
    EC000196 - Relé de Contato
  • Classe eletrônica:
    V11.0: 27371003
  • UNSPSC:
    39121500

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOG MOTOR PROTECTION EN.pdf 132 Mbytes
