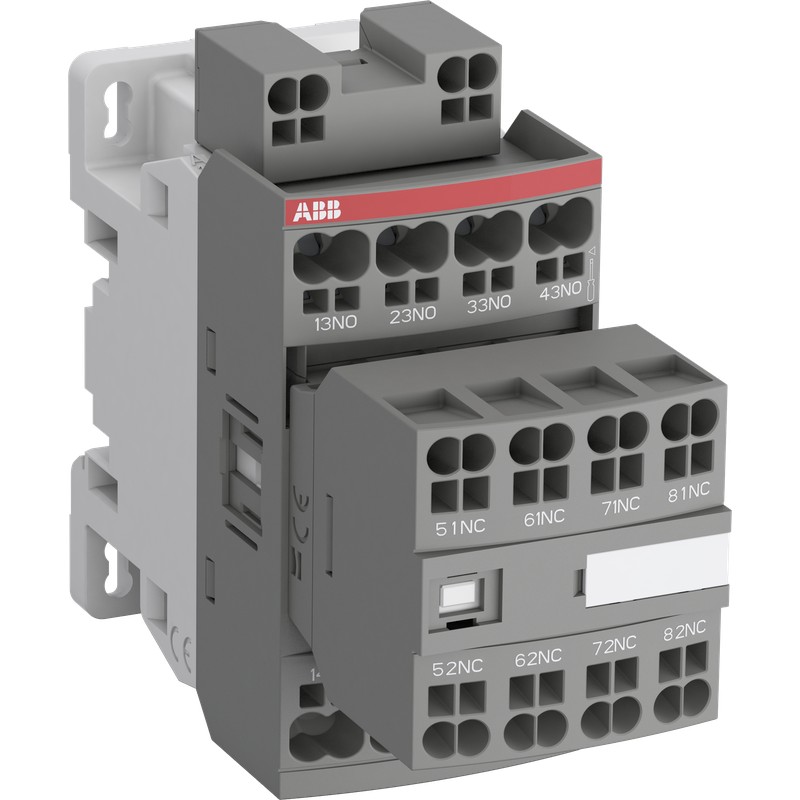

ABB 1SBH131005R8471 1SBH131005R8471 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SBH131005R8471 ABB NFC71EK-84 Contactor

Referência: 1SBH131005R8471

Fabricante: ABB

Descrição:

NFC71EK-84 Contactor

Contator NFC71EK-84

NFC71EK-84 110V50Hz 110-120V60Hz Contactor Relay

Categorias:

Aparelhos elétricos de baixa tensão > Contator, relé
ABB > Contatores e relés de sobrecarga

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

Mais informação
ETIM
Avaliações

Garantia, reparação e devolução.

Preço unitário: 52,35 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Descontos adicionais para clientes registados.Cadastre-se e os preços serão atualizados automaticamente.

Calcule o preço por quantidade

Quantidade	Preço

Prazo padrão: 25 dias.

Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.
Qualquier modificação nos prazos de entrega uma vez tratado o pedido lhe sería informado.
A este prazo ha que acrescentar o tempo de transito desde o nosso centro logístico at á sua empresa.

MAIS INFORMAÇÃO

Ordering
Quantidade Mínima de Encomenda	1 piece
Número de tarifa aduaneira	85364900
Popular Downloads
Ficha de dados, informação técnica	1SBC100219C0201
Instruções e Manuais	1SBC101061M6801
CAD Dimensional Drawing	2CDC001079B0201
Dimensions
Largura Líquida do Produto	45 mm
Profundidade/Comprimento Líquidos do Produto	110.5 mm
Altura Líquida do Produto	92.3 mm
Peso Líquido do Produto	0.365 kg
Technical
Number of Main Contacts NO	0
Number of Main Contacts NC	0
Number of Auxiliary Contacts NO	7
Number of Auxiliary Contacts NC	1
Normas	IEC/EN 60947-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-5-1, CSA C22.2 No. 60947-1-13, CSA C22.2 No. 60947-5-1-14
Tensão operacional nominal	Auxiliary Circuit 690 V
	Main Circuit 690 V
Frequência nominal (f)	Auxiliary Circuit 50 / 60 Hz
	Control Circuit 50 / 60 Hz
	Main Circuit 50 / 60 Hz
Conventional Free-air Thermal Current (I_th)	acc. to IEC 60947-5-1, Θ = 40 °C 16 A
Rated Operational Current AC-15 (I_e)	(500 V) 2 A
	(690 V) 2 A
	(24 / 127 V) 6 A
	(220 / 240 V) 4 A
	(400 / 440 V) 3 A
Rated Short-time Withstand Current Low Voltage (I_cw)	for 0.1 s 140 A
	for 1 s 100 A
Maximum Electrical Switching Frequency	(AC-15) 1200 cycles per hour
	(DC-13) 900 cycles per hour
Rated Operational Current DC-13 (I_e)	(24 V) 6 A / 144 W
	(48 V) 2.8 A / 134 W
	(72 V) 1 A / 72 W
	(110 V) 0.55 A / 60 W
	(125 V) 0.55 A / 69 W
	(220 V) 0.27 A / 60 W
	(250 V) 0.27 A / 68 W
	(400 V) 0.15 A / 60 W
	(500 V) 0.13 A / 65 W
	(600 V) 0.1 A / 60 W
Rated Insulation Voltage (U_i)	acc. to IEC 60947-5-1 690 V
	acc. to UL/CSA 600 V
Rated Impulse Withstand Voltage (U_imp)	6 kV
Maximum Mechanical Switching Frequency	6000 cycles per hour
Rated Control Circuit Voltage (U_c)	50 Hz 110 V
	60 Hz 110 ... 120 V
Coil Consumption	2.3 W
Operate Time	Between Coil De-energization and NC Contact Closing 9 ... 20 ms
	Between Coil De-energization and NO Contact Opening 4 ... 18 ms
	Between Coil Energization and NC Contact Opening 7 ... 21 ms
	Between Coil Energization and NO Contact Closing 10 ... 26 ms
Montagem na calha DIN	TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
	TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
Mounting by Screws (not supplied)	2 x M4 screws placed diagonally
Connecting Capacity Auxiliary Circuit	Flexible with Ferrule 1/2x 0.5 ... 2.5 mm²
	Flexible with Insulated Ferrule 1/2x 0.5 ... 1.5 mm²
	Flexible 1/2x 0.5 ... 2.5 mm²
	Rigid Solid 1/2x 1 ... 2.5 mm²
Connecting Capacity Control Circuit	Flexible with Ferrule 1/2x 0.5 ... 2.5 mm²
	Flexible with Insulated Ferrule 1/2x 0.5 ... 1.5 mm²
	Flexible 1/2x 0.5 ... 2.5 mm²
	Rigid Solid 1/2x 1 ... 2.5 mm²
Wire Stripping Length	Auxiliary Circuit 10 mm
	Control Circuit 10 mm
Grau de proteção	acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20
	acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
Tipo de terminal	Push-in Spring Terminals
Technical UL/CSA
Connecting Capacity Auxiliary Circuit UL/CSA	Rigid Solid 1/2x 18-14 AWG
Connecting Capacity Control Circuit UL/CSA	Rigid Solid 1/2x 18-14 AWG
Environmental
Temperatura do ar ambiente	Close to Contactor for Storage -60 ... +80 °C
	Near Contactor for Operation in Free Air -40 ... 70 °C
	Near Contactor for Operation in Free Air (0.85 ... 1.1 Uc) -40 ... +60 °C
	Near Contactor for Operation in Free Air (Uc) -40 ... 70 °C
Climatic Withstand	Category B according to IEC 60947-1 Annex Q
Altitude de operação máxima permissível	Without Derating 3000 m
Resistance to Vibrations	4g Closed Position & 2g Open position 5 ... 300 Hz
Material Compliance
Conflict Minerals Reporting Template (CMRT)	9AKK108467A5658
REACH Declaration	2CMT2021-006202
Informação RoHS	2CMT2021-006277
Toxic Substances Control Act - TSCA	2CMT2023-006525
REEE B2C / B2B	Business To Business
Categoria REEE	5. Small Equipment (No External Dimension More Than 50 cm)
Certificates and Declarations
Certificado ABS	ABS_20-2060694-PDA
Certificado BV	BV_2634H24899C0
CB Certificate	CB_SE-93051M2
CCC Certificate	2020980303000185
CQC Certificate	CQC2019010303267993
Declaration of Conformity - CCC	2020980303000175
Declaração de conformidade -CE	1SBD250026U1000
Declaration of Conformity - UKCA	1SBD250047U1000
Certificado DNV	DNV_TAE00001BV-5
Certificado RINA	RINA_ELE240318XG
Certificado RMRS	RMRS_1802702280
Certificado UL	UL-US-2343472-0
	UL-CA-2337638-0
Container Information
Unidades de embalagem Nível 1	box 1 piece
Largura da embalagem Nível 1	91 mm
Profundidade/Comprimento da embalagem Nível 1	111 mm
Altura da embalagem Nível 1	45 mm
Peso bruto da embalagem Nível 1	0.365 kg
Nível de Embalagem 1 EAN	3471523016019
Package Level 3 Units	1080 piece
Classifications
Código de classificação do objeto	K
ETIM 7	EC000196 - Contactor relay
ETIM 8	EC000196 - Contactor relay
eClass	V11.0 : 27371001
UNSPSC	39121500
Código de Categoria Granular IDEA (IGCC)	4755 >> Contactors

ETIM for 1SBH131005R8471 Componentes industriais para Baixa Tensão (EC000196)

Nome da característicaTensão de alimentação de corrente nominal de 50 Hz AC (EF003978)

Valor da característica110 V

Nome da característicaTensão de alimentação de corrente nominal de 60 Hz CA (EF003979)

Valor da característica110 V

Nome da característicaTipo de tensão para atuação (EF008242)

Valor da característicaAC

Nome da característicaCorrente nominal de operação, 400 V (EF001378)

Valor da característica3 A

Nome da característicaTipo de conexão do circuito auxiliar (EF006820)

Valor da característicaConexão por terminal de mola

Nome da característicaMétodo de montagem (EF000003)

Valor da característicaCalha DIN/de parafuso

Nome da característicaInterface (EF000594)

Valor da característicaNão

Nome da característicaNúmero de contatos auxiliares como contato normalmente fechado (EF001377)

Valor da característica1

Nome da característicaNúmero de contatos auxiliares como contato normalmente aberto (EF001376)

Valor da característica7

Nome da característicaNúm. de contatos auxiliares normalmente fechados, com atraso de comutação (EF007281)

Valor da característica0

Nome da característicaNúmero de contatos auxiliares como contato normalmente aberto, levando (EF007282)

Valor da característica0

Nome da característicaNúmero de contatos auxiliares como contato de comutação (EF003531)

Valor da característica0

Nome da característicaCom indicação LED (EF005950)

Valor da característicaNão

Nome da característicaAdequado para operação manual (EF002978)

Valor da característicaNão
