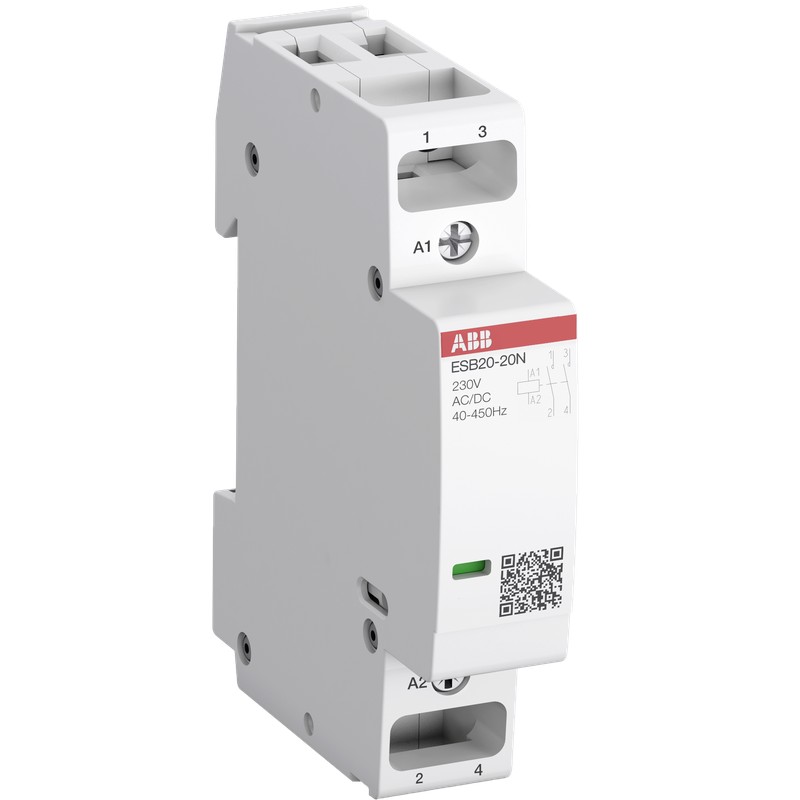

1SBE121111R0120 ABB Contato. ESB20-20N-01 2NA 24AC/DC Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SBE121111R0120 ABB Contato. ESB20-20N-01 2NA 24AC/DC

1SBE121111R0120

ABB

Contato. ESB20-20N-01 2NA 24AC/DC

Contact. ESB20-20N-01 2ª 24AC/DC

ESB20-20N-01 Installation Contactor (NO) 20 A - 2 NO - 0 NC - 24 V - Control Circuit DC

Mais detalhes


Aparamenta para montagem em trilho DIN / armário > Contator de instalação para instalação em série

Outros dispositivos modulares

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

Preço total: $70.37
Preço unitário: $70.37
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85365080
Popular Downloads
EPLAN Data9AAC404715_EPLAN
Ficha de dados, informação técnica2CDC103051C0201
Instruções e Manuais2CDC103043M6801
CAD Dimensional Drawing2CDC001079B0201
Dimensions
Largura Líquida do Produto18 mm
Profundidade/Comprimento Líquidos do Produto65 mm
Altura Líquida do Produto85 mm
Peso Líquido do Produto0.14 kg
Diagrama de medidas1SBB505186D3001
Technical
Number of Main Contacts NO2
Number of Main Contacts NC0
Number of Auxiliary Contacts NO0
Number of Auxiliary Contacts NC0
Número de polos2P
NormasIEC/EN 60947-1
IEC/EN 60947-4-1
UL 60947-1
UL 60947-4-1
IEC/EN 61095
IEC 60335-2-40 A2L
Tensão operacional nominalMain Circuit 220 V DC
Main Circuit 250 V AC
Frequência nominal (f)Control Circuit DC
Control Circuit 50 Hz
Control Circuit 60 Hz
Control Circuit 400 Hz
Main Circuit DC
Main Circuit 50 Hz
Main Circuit 60 Hz
Rated Operational Current AC-1 (Ie)(NO) 20 A
Rated Operational Current AC-3 (Ie)(230 V) Single Phase, NO 9 A
Rated Operational Current AC-7a (Ie)(NO) 20 A
Rated Operational Current AC-7b (Ie)(230 V) Single Phase, NO 9 A
Rated Operational Power AC-1 (Pe)(230 V) Single Phase, NO 4.6 kW
Rated Operational Power AC-3 (Pe)(230 V) Single Phase, NO 1.3 kW
Rated Operational Power AC-7a (Pe)(230 V) Single Phase, NO 4.6 kW
Rated Operational Power AC-7b (Pe)(230 V) Single Phase, NO 1.3 kW
Rated Breaking Capacity AC-38 x Ie / AC-3
Rated Making Capacity AC-310 x Ie / AC-3
Rated Short-time Withstand Current Low Voltage (Icw)at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 72 A
Rated Insulation Voltage (Ui)400 V
Rated Impulse Withstand Voltage (Uimp)6 kV
Electrical DurabilityAC-1 (NO) 150000 cycle
AC-3 (NO) 150000 cycle
AC-7a (NO) 150000 cycle
AC-7b (NO) 150000 cycle
Maximum Electrical Switching Frequency(AC-1) 300 cycles per hour
(AC-3) 600 cycles per hour
(AC-7a) 300 cycles per hour
(AC-7b) 600 cycles per hour
Mechanical DurabilityNr. Operations 1000000 cycle
Coil Operating Limits(acc. to IEC 60947-4-1) 0.85 ... 1.1 x Uc (at θ ≤ 55 °C)
Rated Control Circuit Voltage (Uc)24 V
Coil ConsumptionAverage Holding Value 50 / 60 Hz 2.5 V·A
Average Holding Value DC 2.5 W
Average Pull-in Value 50 Hz 2.5 V·A
Average Pull-in Value 60 Hz 2.5 V·A
Average Pull-in Value DC 2.5 W
Power Lossat Rated Operating Conditions AC-1 per Pole 1.4 W
Montagem na calha DINTH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
Connecting Capacity Main CircuitFlexible with Ferrule 1x 1 ... 6 mm²
Flexible with Ferrule 2x 1 ... 2.5 mm²
Flexible with Insulated Ferrule 1x 1 ... 6 mm²
Flexible with Insulated Ferrule 2x 1 ... 1.5 mm²
Flexible 1x 1 ... 6 mm²
Flexible 2x 1 ... 4 mm²
Rigid 1x 1 ... 10 mm²
Rigid 2x 1 ... 4 mm²
Connecting Capacity Control CircuitFlexible with Ferrule 1x 1 ... 2.5 mm²
Flexible with Ferrule 2x 0.75 ... 1.5 mm²
Flexible with Insulated Ferrule 1x 1 ... 2.5 mm²
Flexible with Insulated Ferrule 2x 0.75 ... 1 mm²
Flexible 1x 1 ... 2.5 mm²
Flexible 2x 1 ... 1.5 mm²
Rigid 1x 0.5 ... 4 mm²
Rigid 2x 0.75 ... 2.5 mm²
Wire Stripping LengthControl Circuit 7 mm
Main Circuit 10 mm
Grau de proteçãoIP20
Recommended Screw DriverControl Circuit Pozidriv 1
Main Circuit Pozidriv 1
Binário de apertoControl Circuit 0.9 N·m
Main Circuit 1.2 N·m
Tipo de terminalScrew Terminals
Width in Number of Modular Spacings1.0
Nome de ProdutoInstallation Contactor
Technical UL/CSA
Maximum Operating Voltage UL/CSAMain Circuit 240 V AC
General Use Rating UL/CSA(acc. to UL 240 V) 20 A
Classificação de potência UL/CSA(220 ... 240 V AC) Single Phase, NO 1 Hp
Connecting Capacity Main Circuit UL/CSASolid 14-8 AWG
Stranded 14-8 AWG
Connecting Capacity Control Circuit UL/CSASolid 16-10 AWG
Stranded 16-10 AWG
Tightening Torque UL/CSAControl Circuit 8 in·lb
Main Circuit 11 in·lb
Full Load Amps Motor Use(220 ... 240 V AC) Single Phase, NO 8 A
Environmental
Temperatura do ar ambienteOperation -25 ... +55 °C
Storage -40 ... +80 °C
Altitude de operação máxima permissível2000 m
Resistência ao Choque de acordo com IEC 60068-2-2711 ms Pulse 15g
Pollution Degree3
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration2CMT2021-006202
Informação RoHS2CMT2021-006277
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIPdfdfaae2-0af7-40b6-bdf9-8164eaf20d3c Bulgaria
SCIP simplificado15214a75-5f8d-4461-b18f-c72005968250 Sweden
1528db8a-170a-40d1-8d79-751404fe5d4f Poland
2de46dd6-74e1-470d-be4d-538f6d216901 Italy
2fbbe0ec-48af-4c73-8515-c5d70c0f343d Norway
327712db-8571-4477-8562-53702af0c72f Denmark
361057b9-09aa-4f1c-994b-a9904825f5e6 Germany
3a21ba16-888a-4839-a09e-46a5dfc89374 Greece
3cd0e0e9-f3de-4d4d-a5f2-c739ca2203fd Estonia
418a708a-38ff-4edb-aa7f-c48b92d4140e Hungary
438874e2-aed1-42a3-8f18-9e6668df0cc8 Poland
5b167499-10fe-4ce2-b9fb-61da5bc9b6c1 Germany
6dcb01a3-05e2-46a8-9605-fc2ed9ae6bdf France
71bbd9f1-7c0a-4e48-933c-4835b2223604 Portugal
71ddc5ea-4b39-4569-ad5d-f02e1d3584ca France
783ec202-ed89-4f69-b796-afc907e15fc5 Germany
7d7fd3f1-447e-40e7-9a94-b6ba7a08f183 Spain
7e92dd51-1c7c-4f83-8b72-3179162c81ef Czech Republic
823bc489-d751-4173-9e2b-6b500b6b0ddc Croatia
847430bd-8bbf-4ed9-ac36-289c6d209f4c Netherlands
a199a765-b4f4-4e13-b86d-7f6b18309c95 Hungary
a51e962a-0769-484f-acd1-d80bfd7257e1 Belgium
a79ac3cf-f54a-42c2-be07-1729050c5c94 Finland
ac051bdf-c65c-4869-8e99-f421c09f13e9 Germany
bf7c90aa-724b-4445-9e3c-6e1b418ecf4e Belgium
c94413fb-0f59-486c-8c9b-208eedc41fb1 Germany
d71b0f86-ea5a-451e-b469-da905549c62c Sweden
e428ff06-12df-4e08-82a7-42b1ed43c6e5 Poland
Toxic Substances Control Act - TSCA2CMT2023-006525
REEE B2C / B2BBusiness To Consumer
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)
ABB EcoSolutions
ABB EcoSolutionsSim
ABB Site Meeting Group Waste To Landfill TargetNo non-hazardous waste is sent to a landfill
End Of Life Disassembling Instructions1SBC100156C0268
Environmental Product Declaration - EPD1SAC200416H0001
Certificates and Declarations
A2L Certificate – IEC1SAA920000-4601
Certificado ABS1SAA920000-0101
CB Certificate1SAA920007-2001
CQC CertificateCQC2018010304057353
CQC2018010304057344
Declaration of Conformity - CCC2020980304001370
2020980304001371
Declaração de conformidade -CE1SAD101100-3301
Declaration of Conformity - UKCA1SAD201100-3301
Certificado DNV1SAA920000-0306
EAC Certificate1SAA920003-2701
NF Certificate1SAA920002-1201
Certificado RMRS1SAA920000-0705
Certificado ULE191658-19960301
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 188 mm
Profundidade/Comprimento da embalagem Nível 120 mm
Altura da embalagem Nível 171 mm
Peso bruto da embalagem Nível 10.14 kg
Nível de Embalagem 1 EAN3471523004566
External Classifications and Standards
Código de classificação do objetoQ
ETIM 7EC001653 - Installation contactor for distribution board
ETIM 8EC001653 - Installation contactor for distribution board
ETIM 9EC001653 - Installation contactor for distribution board
eClassV11.0 : 27142308
UNSPSC39121529
Código de Categoria Granular IDEA (IGCC)4759 >> Installation contactor for distribution board
E-Number (Finland)3707564
E-Number (Norway)4190228
E-Number (Sweden)3210555

ETIM for 1SBE121111R0120 Dispositivos para quadros de distribuição (EC001653)
Característica Valor
Tensão nominal de operação (EF001435) 220 V
Corrente nominal de operação (EF007679) 20 A
Tensão de excitação nominal (EF008409) 24 V
Tipo de tensão (tensão de operação) (EF005294) AC/DC
Tipo de tensão (tensão de excitação) (EF005293) AC/DC
Número de contatos como contato normalmente aberto (EF008256) 2
Número de contatos como contato normalmente fechado (EF008255) 0
Cursor para interruptor manual (EF005240) Não
Largura em número de módulos (EF002950) 1.0
Profundidade incorporada (EF000218) 58 mm
Possibilidade de equipamento adicional (EF008148) Sim
Com função dia/noite (EF021124) Não
Sem ruído (EF016334) Sim
Grau de proteção (IP) (EF005474) IP20
