> ABB>Disjuntores de protecção do motor>1SAZ741201R1047 ABB Sobrecarga de relé térmico TF42-16B
Produto anterior Próximo produto

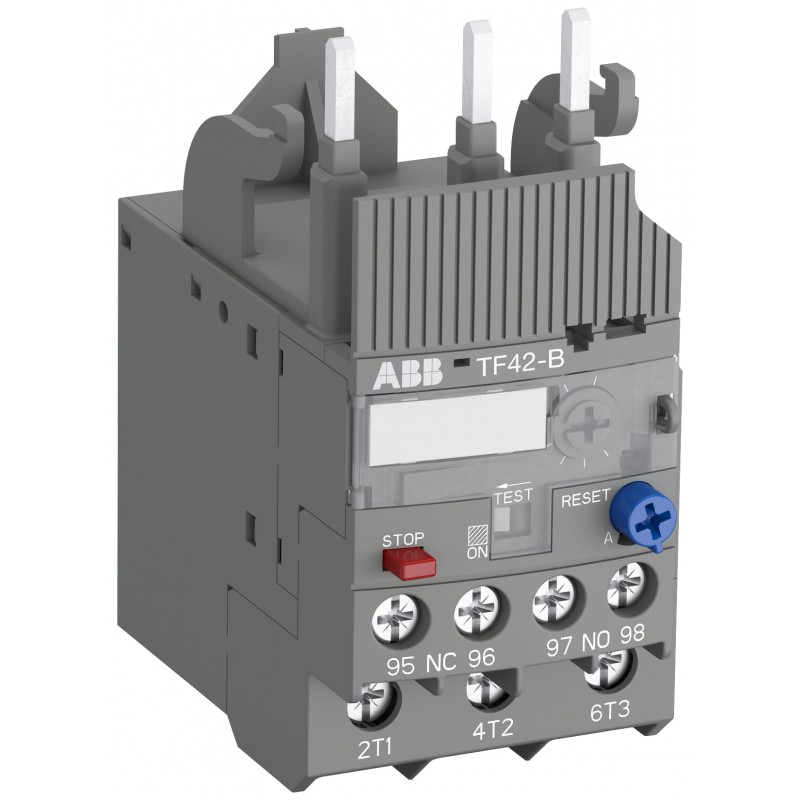

1SAZ741201R1047 ABB Sobrecarga de relé térmico TF42-16B Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SAZ741201R1047 ABB Sobrecarga de relé térmico TF42-16B

1SAZ741201R1047

ABB

Sobrecarga de relé térmico TF42-16B

TF42-16B Thermal Overload Relay 13 ... 16 A

Mais detalhes


Disjuntores de protecção do motor

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85364900
Popular Downloads
Ficha de dados, informação técnica2CDC106023D0201
Instruções e Manuais2CDC106022M6802
Instruções e Manuais (Parte 2)1SAC200017M0002
Time-Current Characteristic Curve1SAZ700506F0018
CAD Dimensional Drawing2CDC001079B0201
Dimensions
Largura Líquida do Produto45 mm
Altura Líquida do Produto88.3 mm
Profundidade/Comprimento Líquidos do Produto70.5 mm
Peso Líquido do Produto0.13 kg
Technical
Setting Range13 ... 16 A
Tensão operacional nominalAuxiliary Circuit 600 V AC/DC
Main Circuit 690 V AC
Corrente operacional nominal (Ie)16 A
Frequência nominal (f)Auxiliary Circuit 50 Hz
Auxiliary Circuit 60 Hz
Auxiliary Circuit DC
Main Circuit 50 Hz
Main Circuit 60 Hz
Rated Impulse Withstand Voltage (Uimp)Auxiliary Circuit 6 kV
Main Circuit 6 kV
Rated Insulation Voltage (Ui)690 V
Número de polos3P
Number of Auxiliary Contacts NC1
Number of Auxiliary Contacts NO1
Number of Protected Poles3
Conventional Free-air Thermal Current (Ith)Auxiliary Circuit NC 6 A
Auxiliary Circuit NO 4 A
Main Circuit 0 A
Rated Operational Current AC-15 (Ie)(120 V) NC 3 A
(120 V) NO 0.75 A
(240 V) NC 3 A
(240 V) NO 0.75 A
(400 V) NC 0.75 A
(400 V) NO 0.75 A
(500 V) NC 0.75 A
(500 V) NO 0.75 A
Rated Operational Current DC-13 (Ie)(125 V) NC 0.55 A
(125 V) NO 0.55 A
(24 V) NC 1.25 A
(24 V) NO 1.25 A
(250 V) NC 0.27 A
(250 V) NO 0.27 A
(500 V) NC 0.15 A
(500 V) NO 0.15 A
(60 V) NC 0.55 A
(60 V) NO 0.55 A
Grau de proteçãoIP20
Pollution Degree3
Connecting Capacity Auxiliary CircuitFlexible with Ferrule 1/2x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm²
Flexible 1/2x 0.75 ... 1 mm²
Flexible 1/2x 1 ... 2.5 mm²
Rigid 1/2x 0.75 ... 4 mm²
Connecting Capacity Main CircuitFlexible with Ferrule 1/2x 0.75 ... 4 mm²
Flexible with Insulated Ferrule 1/2x 0.75 ... 4 mm²
Flexible 1/2x 0.75 ... 4 mm²
Rigid 1/2x 0.75 ... 4 mm²
Binário de apertoAuxiliary Circuit 1 ... 1.2 N·m
Main Circuit 2.5 ... 2.7 N·m
Wire Stripping LengthAuxiliary Circuit 9 mm
Main Circuit 12 mm
Recommended Screw DriverMain Circuit Pozidriv 2
Power Lossat Rated Operating Conditions per Pole 1.3 ... 2.2 W
Adequado paraAF09ZB
AF09B
AF12ZB
AF12B
AF16ZB
AF16B
AF26ZB
AF26B
AF30ZB
AF30B
AF38ZB
AF38B
NormasIEC/EN 60947-1
IEC/EN 60947-4-1
IEC/EN 60947-5-1
UL 60947-1
UL 60947-4-1
IEC 60335-2-40 A2L
Technical UL/CSA
Maximum Operating Voltage UL/CSAMain Circuit 600 V AC
Contact Rating UL/CSA(NC:) B600
(NC:) Q600
(NO:) Q600
(NO:) D300
Connecting Capacity Main Circuit UL/CSAFlexible 1/2x 18-10 AWG
Stranded 1/2x 18-10 AWG
Connecting Capacity Auxiliary Circuit UL/CSAFlexible 1/2x 18-12 AWG
Stranded 1/2x 18-12 AWG
Tightening Torque UL/CSAAuxiliary Circuit 9 ... 11 in·lb
Main Circuit 13 ... 22 in·lb
Environmental
Temperatura do ar ambienteOperation -25 ... +60 °C
Operation Compensated -25 ... +60 °C
Storage -50 ... +80 °C
Ambient Air Temperature CompensationSim
Altitude de operação máxima permissível2000 m
Shock and Vibration Withstand acc. to IEC 61373Category 1, Class B
Resistência ao Choque de acordo com IEC 60068-2-2711 ms Pulse 25g
Resistance to Vibrations5g 3 ... 150 Hz
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA2CMT2023-006525
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration2CMT2021-006202
Informação RoHS2CMT2021-006277
REEE B2C / B2BBusiness To Business
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)
ABB EcoSolutions
End Of Life Disassembling Instructions1SAC200429H0001
Informação ambiental1SAC200057H0009
Environmental Product Declaration - EPD1SAC200373H0001
Certificates and Declarations
A2L Certificate – IEC1SAA941000-4601
CCC Certificate2024010304658956
CQC CertificateCQC2011010309464423
Declaration of Conformity - CCC2020980304001788
Declaração de conformidade -CE1SAD101100-3505
Declaration of Conformity - UKCA1SAD201100-3505
Certificado ULE48139-20090126
Container Information
Unidades de embalagem Nível 1carton 1 piece
Largura da embalagem Nível 148 mm
Altura da embalagem Nível 192 mm
Profundidade/Comprimento da embalagem Nível 178 mm
Peso bruto da embalagem Nível 10.145 kg
Nível de Embalagem 1 EAN4013614517181
Unidades de embalagem Nível 2carton 48 piece
Largura da embalagem Nível 2280 mm
Altura da embalagem Nível 2210 mm
Profundidade/Comprimento da embalagem Nível 2395 mm
Peso bruto da embalagem Nível 27.346 kg
Nível de Embalagem 2 EAN4013614517402
External Classifications and Standards
Código de classificação do objetoF
ETIM 9EC000106 - Thermal overload relay
ETIM 10EC000106 - Thermal overload relay
eClassV11.0 : 27371501
UNSPSC39121520
Código de Categoria Granular IDEA (IGCC)5364 >> Overload relay

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOGUE MOTOR PROTECTION EN.pdf 70 Mbytes
