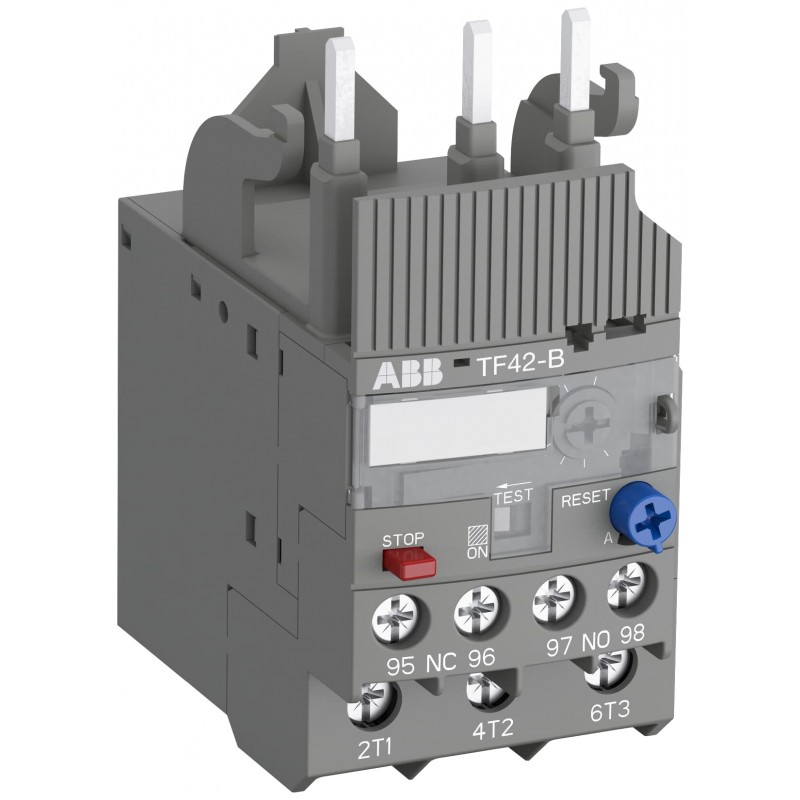

ABB 1SAZ741201R1035 1SAZ741201R1035 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SAZ741201R1035 ABB Sobrecarga de relé térmico TF42-4.2B

Referência: 1SAZ741201R1035

Fabricante: ABB

Descrição:

Sobrecarga de relé térmico TF42-4.2B
TF42-4.2B Thermal Overload Relay 3.1 ... 4.2 A

Categorias:

  • ABB > Contatores e relés de sobrecarga

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • Avaliações
Garantia, reparação e devolução.

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Solicite um orçamento e verificaremos a disponibilidade das unidades. Caso não estejam disponíveis, um dos nossos técnicos procurará uma solução alternativa.

JÁ VISTOS

MAIS INFORMAÇÃO

Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85364900
Popular Downloads
Ficha de dados, informação técnica2CDC106023D0201
Instruções e Manuais2CDC106022M6802
Instruções e Manuais (Parte 2)1SAC200017M0002
Time-Current Characteristic Curve1SAZ700506F0013
CAD Dimensional Drawing2CDC001079B0201
Dimensions
Largura Líquida do Produto45 mm
Altura Líquida do Produto88.3 mm
Profundidade/Comprimento Líquidos do Produto70.5 mm
Peso Líquido do Produto0.13 kg
Technical
Setting Range3.1 ... 4.2 A
Tensão operacional nominalAuxiliary Circuit 600 V AC/DC
Main Circuit 690 V AC
Corrente operacional nominal (Ie)4.2 A
Frequência nominal (f)Auxiliary Circuit 50 Hz
Auxiliary Circuit 60 Hz
Auxiliary Circuit DC
Main Circuit 50 Hz
Main Circuit 60 Hz
Rated Impulse Withstand Voltage (Uimp)Auxiliary Circuit 6 kV
Main Circuit 6 kV
Rated Insulation Voltage (Ui)690 V
Número de polos3P
Number of Auxiliary Contacts NC1
Number of Auxiliary Contacts NO1
Number of Protected Poles3
Conventional Free-air Thermal Current (Ith)Auxiliary Circuit NC 6 A
Auxiliary Circuit NO 4 A
Main Circuit 0 A
Rated Operational Current AC-15 (Ie)(120 V) NC 3 A
(120 V) NO 0.75 A
(240 V) NC 3 A
(240 V) NO 0.75 A
(400 V) NC 0.75 A
(400 V) NO 0.75 A
(500 V) NC 0.75 A
(500 V) NO 0.75 A
Rated Operational Current DC-13 (Ie)(125 V) NC 0.55 A
(125 V) NO 0.55 A
(24 V) NC 1.25 A
(24 V) NO 1.25 A
(250 V) NC 0.27 A
(250 V) NO 0.27 A
(500 V) NC 0.15 A
(500 V) NO 0.15 A
(60 V) NC 0.55 A
(60 V) NO 0.55 A
Grau de proteçãoIP20
Pollution Degree3
Connecting Capacity Auxiliary CircuitFlexible with Ferrule 1/2x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm²
Flexible 1/2x 0.75 ... 1 mm²
Flexible 1/2x 1 ... 2.5 mm²
Rigid 1/2x 0.75 ... 4 mm²
Connecting Capacity Main CircuitFlexible with Ferrule 1/2x 0.75 ... 4 mm²
Flexible with Insulated Ferrule 1/2x 0.75 ... 4 mm²
Flexible 1/2x 0.75 ... 4 mm²
Rigid 1/2x 0.75 ... 4 mm²
Binário de apertoAuxiliary Circuit 1 ... 1.2 N·m
Main Circuit 2.5 ... 2.7 N·m
Wire Stripping LengthAuxiliary Circuit 9 mm
Main Circuit 12 mm
Recommended Screw DriverMain Circuit Pozidriv 2
Power Lossat Rated Operating Conditions per Pole 1.1 ... 2.0 W
Adequado paraAF09ZB
AF09B
AF12ZB
AF12B
AF16ZB
AF16B
AF26ZB
AF26B
AF30ZB
AF30B
AF38ZB
AF38B
NormasIEC/EN 60947-1
IEC/EN 60947-4-1
IEC/EN 60947-5-1
UL 60947-1
UL 60947-4-1
IEC 60335-2-40 A2L
Technical UL/CSA
Maximum Operating Voltage UL/CSAMain Circuit 600 V AC
Contact Rating UL/CSA(NC:) B600
(NC:) Q600
(NO:) Q600
(NO:) D300
Connecting Capacity Main Circuit UL/CSAFlexible 1/2x 18-10 AWG
Stranded 1/2x 18-10 AWG
Connecting Capacity Auxiliary Circuit UL/CSAFlexible 1/2x 18-12 AWG
Stranded 1/2x 18-12 AWG
Tightening Torque UL/CSAAuxiliary Circuit 9 ... 11 in·lb
Main Circuit 13 ... 22 in·lb
Environmental
Temperatura do ar ambienteOperation -25 ... +60 °C
Operation Compensated -25 ... +60 °C
Storage -50 ... +80 °C
Ambient Air Temperature CompensationSim
Altitude de operação máxima permissível2000 m
Shock and Vibration Withstand acc. to IEC 61373Category 1, Class B
Resistência ao Choque de acordo com IEC 60068-2-2711 ms Pulse 25g
Resistance to Vibrations5g 3 ... 150 Hz
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA2CMT2023-006525
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration2CMT2021-006202
Informação RoHS2CMT2021-006277
REEE B2C / B2BBusiness To Business
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)
ABB EcoSolutions
End Of Life Disassembling Instructions1SAC200429H0001
Informação ambiental1SAC200057H0009
Environmental Product Declaration - EPD1SAC200373H0001
Certificates and Declarations
A2L Certificate – IEC1SAA941000-4601
CCC Certificate2024010304658956
CQC CertificateCQC2011010309464423
Declaration of Conformity - CCC2020980304001788
Declaração de conformidade -CE1SAD101100-3505
Declaration of Conformity - UKCA1SAD201100-3505
Certificado ULE48139-20090126
Container Information
Unidades de embalagem Nível 1carton 1 piece
Largura da embalagem Nível 148 mm
Altura da embalagem Nível 192 mm
Profundidade/Comprimento da embalagem Nível 178 mm
Peso bruto da embalagem Nível 10.145 kg
Nível de Embalagem 1 EAN4013614517136
Unidades de embalagem Nível 2carton 48 piece
Largura da embalagem Nível 2280 mm
Altura da embalagem Nível 2210 mm
Profundidade/Comprimento da embalagem Nível 2395 mm
Peso bruto da embalagem Nível 27.346 kg
Nível de Embalagem 2 EAN4013614517518
External Classifications and Standards
Código de classificação do objetoF
ETIM 9EC000106 - Thermal overload relay
ETIM 10EC000106 - Thermal overload relay
eClassV11.0 : 27371501
UNSPSC39121520
Código de Categoria Granular IDEA (IGCC)5364 >> Overload relay
