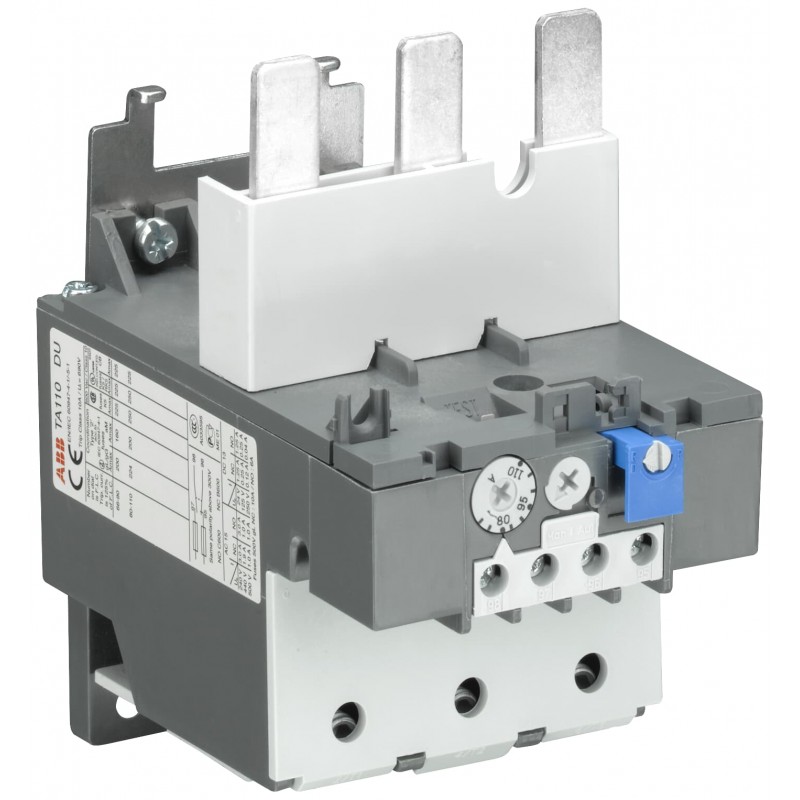

1SAZ411201R1002 ABB Relé de sobrecarga térmica TA110DU-110 Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SAZ411201R1002 ABB Relé de sobrecarga térmica TA110DU-110

1SAZ411201R1002

ABB

Relé de sobrecarga térmica TA110DU-110

TA110DU-110 Thermal Overload Relay 80 ... 110 A

Mais detalhes


Contatores e relés de sobrecarga

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85364900
Popular Downloads
Instruções e Manuais2CDC106027M6802
Time-Current Characteristic Curve1SAZ400501F0002
Diagrama de medidas1SAZ400403F0001
Dimensions
Largura Líquida do Produto80 mm
Altura Líquida do Produto120 mm
Profundidade/Comprimento Líquidos do Produto120 mm
Peso Líquido do Produto0.755 kg
Technical
Setting Range80 ... 110 A
Tensão operacional nominalAuxiliary Circuit 440 V DC
Auxiliary Circuit 500 V AC
Main Circuit 690 V AC
Main Circuit 440 V DC
Corrente operacional nominal (Ie)110 A
Frequência nominal (f)Auxiliary Circuit 50 Hz
Auxiliary Circuit 60 Hz
Auxiliary Circuit DC
Main Circuit 60 Hz
Main Circuit 50 Hz
Main Circuit DC
Rated Impulse Withstand Voltage (Uimp)Auxiliary Circuit 6 kV
Main Circuit 6 kV
Rated Insulation Voltage (Ui)690 V
Número de polos3P
Number of Auxiliary Contacts NC1
Number of Auxiliary Contacts NO1
Number of Protected Poles3
Conventional Free-air Thermal Current (Ith)Auxiliary Circuit NC 5 A
Auxiliary Circuit NO 5 A
Rated Operational Current AC-15 (Ie)(120 V) NC 3 A
(120 V) NO 1.5 A
(240 V) NC 3 A
(240 V) NO 1.2 A
(400 V) NC 0.75 A
(400 V) NO 0.37 A
(440 V) NC 0.75 A
(440 V) NO 0.37 A
(500 V) NC 0.3 A
(500 V) NO 0.25 A
Rated Operational Current DC-13 (Ie)(125 V) NC 0.25 A
(125 V) NO 0.25 A
(24 V) NC 1.25 A
(24 V) NO 1.25 A
(250 V) NC 0.12 A
(250 V) NO 0.04 A
(60 V) NC 0.25 A
(60 V) NO 0.25 A
Grau de proteçãoHousing IP20
Main Circuit Terminals IP10
Pollution Degree3
Connecting Capacity Auxiliary CircuitFlexible with Ferrule 1/2x 0.75 ... 2.5 mm²
Flexible 1/2x 0.75 ... 2.5 mm²
Rigid 1/2x 0.75 ... 4 mm²
Connecting Capacity Main CircuitFlexible 1x 16 ... 35 mm²
Rigid 1x 16 ... 35 mm²
Binário de apertoAuxiliary Circuit 1 ... 1.3 N·m
Main Circuit 7.2 ... 9.6 N·m
Wire Stripping LengthAuxiliary Circuit 9 mm
Main Circuit 25 mm
Recommended Screw DriverAuxiliary Circuit Pozidriv 2
Main Circuit Hexagon 4
Power Lossat Rated Operating Conditions per Pole 2.5 ... 4.7 W
Adequado paraA95
A110
AE95
AE110
NormasIEC/EN 60947-1
IEC/EN 60947-4-1
IEC/EN 60947-5-1
UL 60947-1
UL 60947-4-1
Technical UL/CSA
Maximum Operating Voltage UL/CSAMain Circuit 600 V AC
Contact Rating UL/CSA(NC:) B600
(NO:) C600
Connecting Capacity Main Circuit UL/CSAFlexible 1/2x 6-2/0 AWG
Stranded 1/2x 6-2/0 AWG
Connecting Capacity Auxiliary Circuit UL/CSAFlexible 1/2x 18-14 AWG
Stranded 1/2x 18-14 AWG
Tightening Torque UL/CSAAuxiliary Circuit 12 in·lb
Environmental
Temperatura do ar ambienteOperation -25 ... +55 °C
Operation Compensated -25 ... +55 °C
Storage -40 ... +70 °C
Ambient Air Temperature CompensationSim
Altitude de operação máxima permissível2000 m
Resistência ao Choque de acordo com IEC 60068-2-2711 ms Pulse 12g
25g 2 shocks 13 ms
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA2CMT2023-006525
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
Informação RoHS1SAD938518-0043
REEE B2C / B2BBusiness To Business
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)
Certificates and Declarations
Certificado ABS1SAA941000-0102
Certificado BV1SAA941000-0201
CB Certificate1SAA941004-2003
CCC Certificate2024010304659820
CQC CertificateCQC2016010309922936
Declaration of Conformity - CCC2020980304001321
Declaração de conformidade -CE1SAD101100-3509
Declaration of Conformity - UKCA1SAD201100-3509
Certificado DNV1SAA941000-0304
DNV GL Certificate1SAA941000-0304
EAC Certificate1SAA941002-2702
Certificado GL1SAA941000-0304
Certificado LR1SAA941000-0504
Certificado RMRS1SAA941000-0704
Certificado ULE48139-19960919
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 1165 mm
Altura da embalagem Nível 1133 mm
Profundidade/Comprimento da embalagem Nível 1151 mm
Peso bruto da embalagem Nível 10.88 kg
Nível de Embalagem 1 EAN4013614216800
Unidades de embalagem Nível 2carton 4 piece
Largura da embalagem Nível 2280 mm
Altura da embalagem Nível 2210 mm
Profundidade/Comprimento da embalagem Nível 2395 mm
Peso bruto da embalagem Nível 28.786 kg
Nível de Embalagem 2 EAN4013614494208
External Classifications and Standards
Código de classificação do objetoF
ETIM 9EC000106 - Thermal overload relay
ETIM 10EC000106 - Thermal overload relay
eClassV11.0 : 27371501
UNSPSC39122330
Código de Categoria Granular IDEA (IGCC)5366 >> Thermal overload relay
E-Number (Finland)3709356
