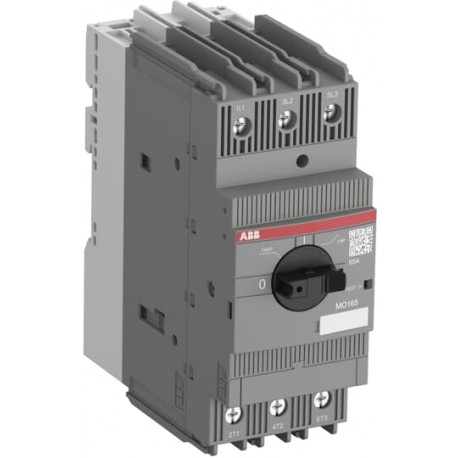

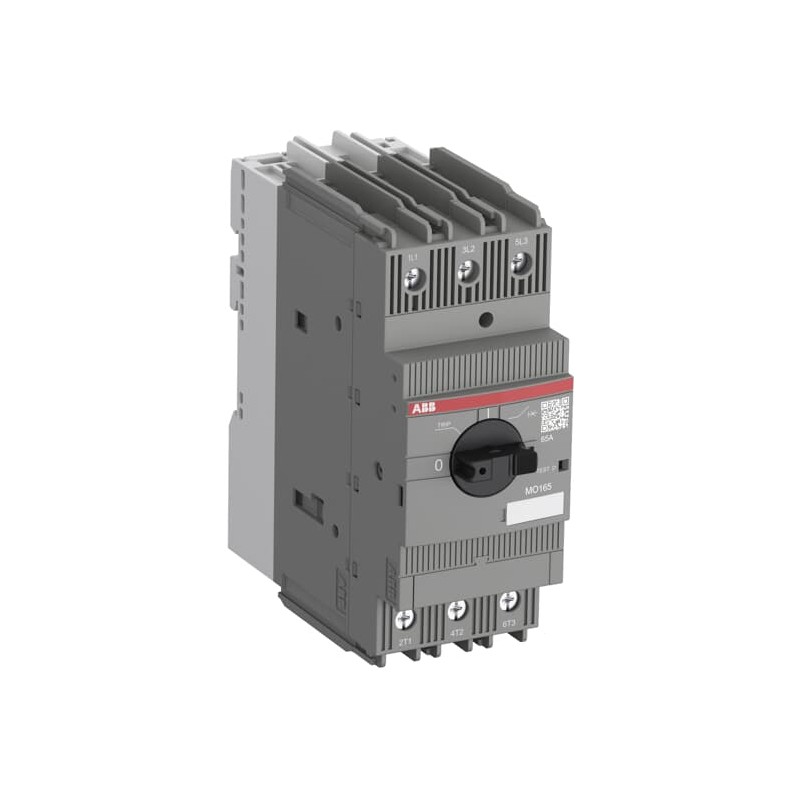

1SAM461000R1019 ABB MO165-80 Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SAM461000R1019 ABB MO165-80

1SAM461000R1019

ABB

MO165-80

MO165-80 Manual Motor Starter Magnetic Only 80 A

Mais detalhes


Aparelhos elétricos de baixa tensão > Disjuntor de proteção do motor

Disjuntores de protecção do motor

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

Preço total: $292.62
Preço unitário: $292.62
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85362090
Popular Downloads
Ficha de dados, informação técnica2CDC131084D0201
Instruções e Manuais2CDC131082M6801
Instruções e Manuais (Parte 2)2CDC131060M0202
Time-Current Characteristic Curve1SAM400515F0008
I²t Characteristic1SAM400506F0001
Cut-off Current Characteristic1SAM400507F0001
CAD Dimensional Drawing2CDC001079B0201
Diagrama de medidas1SAM400402F0001
Dimensions
Largura Líquida do Produto55 mm
Altura Líquida do Produto142.65 mm
Profundidade/Comprimento Líquidos do Produto122 mm
Peso Líquido do Produto1 kg
Technical
Rated Service Short-Circuit Breaking Capacity (Ics)(230 V AC) 30 kA
(250 V DC) 3 Poles in Series 100 kA
(400 V AC) 30 kA
(440 V AC) 18 kA
(500 V AC) 10 kA
(690 V AC) 6 kA
Rated Ultimate Short-Circuit Breaking Capacity (Icu)(230 V AC) 30 kA
(250 V DC) 100 kA
(400 V AC) 30 kA
(440 V AC) 18 kA
(500 V AC) 10 kA
(690 V AC) 8 kA
Rated Instantaneous Short-Circuit Current Setting (Ii)1120 A
Setting RangeNone
Rated Operational Power AC-3 (Pe)(400 V) Three Phase 45 kW
Rated Operational Power AC-3e (Pe)(400 V) Three Phase 45 kW
Tensão operacional nominalMain Circuit 690 V AC
Main Circuit 250 V DC
Corrente operacional nominal (Ie)80 A
Rated Operational Current AC-3 (Ie)80 A
Rated Operational Current AC-3e (Ie)80 A
Rated Operational Current DC-5 (Ie)80 A
Frequência nominal (f)Main Circuit 50 Hz
Main Circuit 60 Hz
Operating Frequency (fsw)0 ... 415 Hz
Rated Impulse Withstand Voltage (Uimp)Main Circuit 8 kV
Rated Insulation Voltage (Ui)1000 V
Power Lossat Rated Operating Conditions per Pole 6.27 W
Número de polos3P
Conventional Free-air Thermal Current (Ith)Main Circuit 80 A
Grau de proteçãoHousing IP20
Main Circuit Terminals IP10
Pollution Degree3
Electrical Durability20000 cycle
Mechanical DurabilityNr. Operations 50000 cycle
Tipo de terminalScrew Terminals
Connecting Capacity Main CircuitFlexible with Ferrule 1/2x 1 ... 35 mm²
Flexible with Insulated Ferrule 1/2x 1 ... 35 mm²
Flexible 1/2x 1 ... 35 mm²
Rigid 1/2x 1 ... 4 mm²
Solid 1/2x 1 ... 4 mm²
Stranded 1/2x 1 ... 50 mm²
Binário de apertoMain Circuit 4 N·m
Wire Stripping LengthMain Circuit 16 mm
Recommended Screw DriverPozidriv 2
Posição de montagem1 ... 6
Montagem na calha DINTH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
Minimum Mounting DistanceElectrical Conductive Board, Horizontal - Up to 1000 V 1.5 mm
Electrical Conductive Board, Horizontal - Up to 400 V 0 mm
Electrical Conductive Board, Horizontal - Up to 690 V 1.5 mm
Electrical Conductive Board, Vertical 75 mm
Other Device Same Type, Horizontal 0 mm
Other Device Same Type, Vertical 150 mm
Actuator TypeRotary Handle
Contact Position IndicationON / OFF / TRIP
NormasCSA 22.2 No. 14
IEC/EN 60947-1
IEC/EN 60947-2
IEC/EN 60947-4-1
UL 60947-4-1
ObservaçõesFor overload protection of the motors, an appropriate thermal or electronic overload relays must be used
Technical UL/CSA
Short-Circuit Current Rating (SCCR)Any UL Listed Fuses or Circuit-Breakers, Group Installations (480 V AC) 50 kA
Any UL Listed Fuses or Circuit-Breakers, Group Installations (600 V AC) 10 kA
Any UL Listed Fuses or Circuit-Breakers, Motor Disconnect (480 V AC) 50 kA
Any UL Listed Fuses or Circuit-Breakers, Motor Disconnect (600 V AC) 10 kA
Any UL Listed Fuses or Circuit-Breakers, Tap Conductor Protection in Group Installations (480Y / 277 V AC) 50 kA
Any UL Listed Fuses or Circuit-Breakers, Tap Conductor Protection in Group Installations (600Y / 347 V AC) 10 kA
Maximum Operating Voltage UL/CSAMain Circuit 600 V AC
Classificação de potência UL/CSA(200 V AC) Three Phase 25 Hp
(208 V AC) Three Phase 25 Hp
(220 ... 240 V AC) Three Phase 30 Hp
(440 ... 480 V AC) Three Phase 60 Hp
(550 ... 600 V AC) Three Phase 75 Hp
Full Load Amps Motor Use(110 ... 120 V AC) Three Phase 56 A
(200 V AC) Three Phase 78.2 A
(208 V AC) Three Phase 74.8 A
(220 ... 240 V AC) Three Phase 80 A
(440 ... 480 V AC) Three Phase 77 A
(550 ... 600 V AC) Three Phase 77 A
Locked Rotor Amps(200 V AC) Three Phase 420 A
(208 V AC) Three Phase 404 A
(220 ... 240 V AC) Three Phase 435 A
(440 ... 480 V AC) Three Phase 435 A
(550 ... 600 V AC) Three Phase 434 A
General Use Rating UL/CSA(600 V AC) 80 A
Connecting Capacity Main Circuit UL/CSAFlexible 1/2x 16-0 AWG
Stranded 1/2x 16-0 AWG
Tightening Torque UL/CSAMain Circuit 35 in·lb
Environmental
Temperatura do ar ambienteOperation -25 ... +60 °C
Operation Compensated -25 ... +60 °C
Storage -50 ... +80 °C
Ambient Air Temperature CompensationNão
Altitude de operação máxima permissível2000 m
Resistência ao Choque de acordo com IEC 60068-2-2711 ms Pulse 25g
Resistance to VibrationsMounted on Mounting Plate: 5g 3 ... 150 Hz
Mounted on DIN-Rail: 4g 3 ... 150 Hz
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SAA963005-4502
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA2CMT2023-006539
REEE B2C / B2BBusiness To Business
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)
ABB EcoSolutions
End Of Life Disassembling Instructions1SAC200284H0001
Environmental Product Declaration - EPD1SAC200253H0001
Certificates and Declarations
CB Certificate1SAA918002-2002
CCC Certificate2024010307654703
CQC CertificateCQC2015010307760141
Cut-off Current Characteristic1SAM400507F0001
Declaration of Conformity - CCC2020980307003042
Declaração de conformidade -CE1SAD101100-3409
Declaration of Conformity - UKCA1SAD201100-3409
EAC Certificate1SAA963000-2701
IECEx Certificate1SAA918000-4001
KC Certificate1SAA963001-1501
Certificado ULE137861-20150206
E345003-20150206
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 164 mm
Profundidade/Comprimento da embalagem Nível 1177 mm
Altura da embalagem Nível 1140 mm
Peso bruto da embalagem Nível 11.1 kg
Nível de Embalagem 1 EAN4013614536656
Unidades de embalagem Nível 2carton 12 piece
Largura da embalagem Nível 2330 mm
Profundidade/Comprimento da embalagem Nível 2400 mm
Altura da embalagem Nível 2320 mm
Peso bruto da embalagem Nível 213 kg
Nível de Embalagem 2 EAN4013614537844
External Classifications and Standards
Código de classificação do objetoF
ETIM 9EC000074 - Motor protection circuit-breaker
ETIM 10EC000074 - Motor protection circuit-breaker
eClassV11.0 : 27370401
UNSPSC39121521
Código de Categoria Granular IDEA (IGCC)4731 >> Manual Starters
E-Number (Finland)3708086
E-Number (Norway)4364148

Datasheet - PDF

▲
