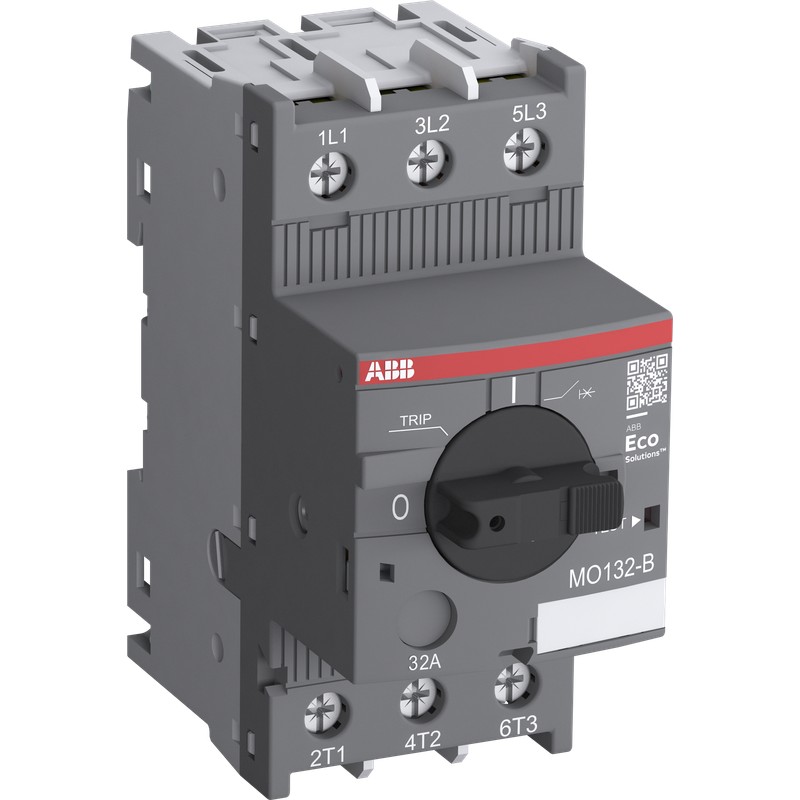

1SAM360200R1011 ABB GUARDA MOTOR MAGNÉTICO MO132-16B Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SAM360200R1011 ABB GUARDA MOTOR MAGNÉTICO MO132-16B

1SAM360200R1011

ABB

GUARDA MOTOR MAGNÉTICO MO132-16B

MO132-16B Manual Motor Starter Magnetic Only 16 A

Mais detalhes


Aparelhos elétricos de baixa tensão > Disjuntor de proteção do motor

Disjuntores de protecção do motor

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

Preço total: $113.85
Preço unitário: $113.85
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85362010
Popular Downloads
Ficha de dados, informação técnica1SBC100220C0201
Instruções e Manuais2CDC131034M6801
Instruções e Manuais (Parte 2)2CDC131060M0202
Time-Current Characteristic Curve1SAM300515F0008
I²t Characteristic1SAM300507F0001
1SAM300507F0003
Cut-off Current Characteristic1SAM300508F0001
1SAM300508F0003
CAD Dimensional Drawing2CDC001079B0201
Diagrama de medidas1SAM300402F0002
Dimensions
Largura Líquida do Produto45 mm
Altura Líquida do Produto97.8 mm
Profundidade/Comprimento Líquidos do Produto86.55 mm
Peso Líquido do Produto0.31 kg
Technical
Rated Service Short-Circuit Breaking Capacity (Ics)(230 V AC) 100 kA
(400 V AC) 100 kA
(440 V AC) 20 kA
(500 V AC) 20 kA
(690 V AC) 3 kA
Rated Ultimate Short-Circuit Breaking Capacity (Icu)(230 V AC) 100 kA
(400 V AC) 100 kA
(440 V AC) 20 kA
(500 V AC) 20 kA
(690 V AC) 3 kA
Rated Instantaneous Short-Circuit Current Setting (Ii)200 A
Setting RangeNone
Rated Operational Power AC-3 (Pe)(400 V) Three Phase 7.5 kW
Rated Operational Power AC-3e (Pe)(400 V) Three Phase 7.5 kW
Tensão operacional nominalMain Circuit 690 V AC
Corrente operacional nominal (Ie)16 A
Rated Operational Current AC-3 (Ie)16 A
Rated Operational Current AC-3e (Ie)16 A
Frequência nominal (f)Main Circuit 50 Hz
Main Circuit 60 Hz
Operating Frequency (fsw)0 ... 400 Hz
Rated Impulse Withstand Voltage (Uimp)Main Circuit 6 kV
Rated Insulation Voltage (Ui)690 V
Power Lossat Rated Operating Conditions per Pole 1.9 W
Número de polos3P
Conventional Free-air Thermal Current (Ith)Main Circuit 16 A
Grau de proteçãoHousing IP20
Main Circuit Terminals IP10
Pollution Degree3
Electrical Durability50000 cycle
Mechanical DurabilityNr. Operations 100000 cycle
Tipo de terminalScrew Terminals
Connecting Capacity Main CircuitFlexible with Ferrule 1/2x 0.75 ... 6 mm²
Flexible with Insulated Ferrule 1/2x 0.75 ... 6 mm²
Flexible 1/2x 1 ... 2.5 mm²
Flexible 1/2x 2.5 ... 6 mm²
Rigid 1/2x 1 ... 2.5 mm²
Rigid 1/2x 2.5 ... 6 mm²
Binário de apertoMain Circuit 1.5 N·m
Wire Stripping LengthMain Circuit 10 mm
Recommended Screw DriverPozidriv 2
Posição de montagem1 ... 6
Montagem na calha DINTH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
Minimum Mounting DistanceElectrical Conductive Board, Horizontal - Up to 400 V 0 mm
Electrical Conductive Board, Horizontal - Up to 690 V 1.5 mm
Electrical Conductive Board, Vertical 75 mm
Other Device Same Type, Horizontal 0 mm
Other Device Same Type, Vertical 150 mm
Actuator TypeRotary Handle
Contact Position IndicationON / OFF / TRIP
NormasIEC 60077-1 (applicable parts)
IEC 60077-2 (applicable parts)
IEC/EN 60947-1
IEC/EN 60947-2
IEC/EN 60947-4-1
ObservaçõesFor overload protection of the motors, an appropriate thermal or electronic overload relays must be used
Technical UL/CSA
Short-Circuit Current Rating (SCCR)Any UL Listed Fuses or Circuit-Breakers, Group Installations (480 V AC) 35 kA
Any UL Listed Fuses or Circuit-Breakers, Group Installations (600 V AC) 35 kA
Any UL Listed Fuses or Circuit-Breakers, Motor Disconnect (480 V AC) 30 kA
Any UL Listed Fuses or Circuit-Breakers, Motor Disconnect (600 V AC) 18 kA
Any UL Listed Fuses or Circuit-Breakers, Tap Conductor Protection in Group Installations (480Y / 277 V AC) 30 kA
Any UL Listed Fuses or Circuit-Breakers, Tap Conductor Protection in Group Installations (600Y / 347 V AC) 18 kA
Maximum Operating Voltage UL/CSAMain Circuit 600 V AC
Classificação de potência UL/CSA(200 V AC) Three Phase 3 Hp
(208 V AC) Three Phase 3 Hp
(220 ... 240 V AC) Three Phase 5 Hp
(440 ... 480 V AC) Three Phase 10 Hp
(550 ... 600 V AC) Three Phase 10 Hp
Full Load Amps Motor Use(200 V AC) Three Phase 11 A
(208 V AC) Three Phase 10.6 A
(220 ... 240 V AC) Three Phase 15.2 A
(440 ... 480 V AC) Three Phase 14 A
(550 ... 600 V AC) Three Phase 11 A
Locked Rotor Amps(200 V AC) Three Phase 73.6 A
(208 V AC) Three Phase 71 A
(220 ... 240 V AC) Three Phase 92 A
(440 ... 480 V AC) Three Phase 81 A
(550 ... 600 V AC) Three Phase 64.8 A
General Use Rating UL/CSA(600 V AC) 16 A
Connecting Capacity Main Circuit UL/CSAFlexible 1/2x 16-8 AWG
Stranded 1/2x 16-8 AWG
Tightening Torque UL/CSAMain Circuit 18 in·lb
Environmental
Temperatura do ar ambienteAround the Enclosure 0 ... +40 °C
Operation -25 ... +60 °C
Storage -50 ... +80 °C
Ambient Air Temperature CompensationNão
Altitude de operação máxima permissível2000 m
Resistência ao Choque de acordo com IEC 60068-2-2711 ms Pulse 25g
Resistance to Vibrations5g 3 ... 150 Hz
Shock and Vibration Withstand acc. to IEC 61373Category 1, Class B
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SAA963005-4502
Informação RoHS1SAA963006-4501
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA2CMT2023-006539
REEE B2C / B2BBusiness To Business
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)
ABB EcoSolutions
End Of Life Disassembling Instructions1SAC200332H0001
Environmental Product Declaration - EPD1SAC200360H0001
Certificates and Declarations
CB Certificate1SAA963002-2002
1SAA963007-2002
CCC Certificate2024010307654702
2024010307658958
CQC CertificateCQC2010010307387700
CQC2019010307243864
Cut-off Current Characteristic1SAM300508F0001
1SAM300508F0003
Declaration of Conformity - CCC2020980307003526
2020980307003041
Declaração de conformidade -CE1SAD101100-3407
Declaration of Conformity - UKCA1SAD201100-3407
Certificado ULE137861-20090225
E345003-20090225
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 192 mm
Profundidade/Comprimento da embalagem Nível 1102 mm
Altura da embalagem Nível 150 mm
Peso bruto da embalagem Nível 10.325 kg
Nível de Embalagem 1 EAN4013614521584
Unidades de embalagem Nível 2carton 30 piece
Largura da embalagem Nível 2280 mm
Profundidade/Comprimento da embalagem Nível 2395 mm
Altura da embalagem Nível 2210 mm
Peso bruto da embalagem Nível 213.386 kg
Nível de Embalagem 2 EAN4013614523151
External Classifications and Standards
Código de classificação do objetoF
ETIM 9EC000074 - Motor protection circuit-breaker
ETIM 10EC000074 - Motor protection circuit-breaker
eClassV11.0 : 27370401
UNSPSC39121521
Código de Categoria Granular IDEA (IGCC)4845 >> 3 Pole Motor Circuit Protector Circuit Breakers

ETIM for 1SAM360200R1011 Componentes industriais para Baixa Tensão (EC000074)
Característica Valor
Configuração de corrente da proteção contra sobrecargas (EF002336) 16 A
Faixa de ajuste da disparo em curto-circuito não retardada (EF007131) 200 A
Com proteção térmica (EF006233) Não
Sensível à falha de fase (EF007400) Não
Técnica de disparo (EF007007) Magnético
Tensão nominal de operação (EF001435) 690 V
Corrente permanente nominal Iu (EF001389) 16 A
Potência de operação nominal em AC-3, 230 V (EF007025) 7.5 kW
Potência de operação nominal em AC-3, 400 V (EF001364) 7.5 kW
Tipo de conexão elétrica do circuito principal (EF006819) Ligação com parafuso
Tipo de elemento de controlo (EF006976) Botão rotativo
Construção do dispositivo (EF008240) Dispositivo completo na carcaça
Com interruptor auxiliar integrado (EF001387) Não
Com passagem de subtensão integrada (EF001390) Não
Número de polos (EF001391) 3
Capacidade de interrupção nominal de curto-circuito Icu a 400 V, CA (EF007049) 100 kA
Grau de proteção (IP) (EF005474) IP20
Altura (EF000040) 97.8 mm
Largura (EF000008) 45 mm
Profundidade (EF000049) 86.55 mm
