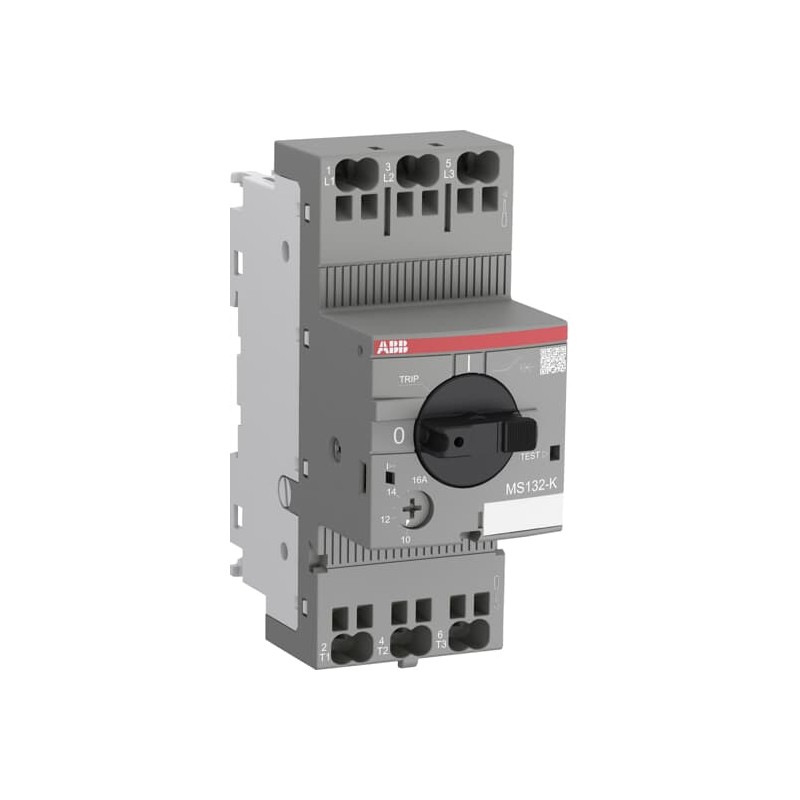

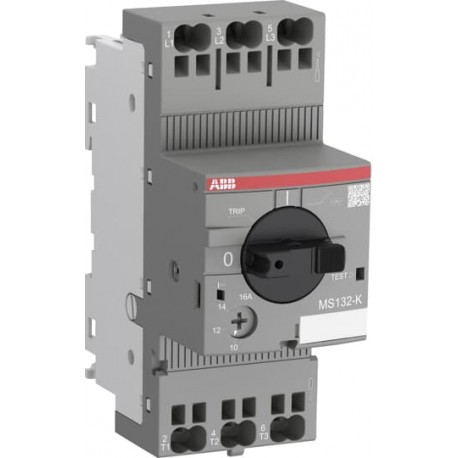

1SAM350010R1015 ABB MS132-32K Guardamotor Push-In Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SAM350010R1015 ABB MS132-32K Guardamotor Push-In

1SAM350010R1015

ABB

MS132-32K Guardamotor Push-In

MS132-32K Manual Motor Starter 25 ... 32 A

Mais detalhes


Aparelhos elétricos de baixa tensão > Disjuntor de proteção do motor

Disjuntores de protecção do motor

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

Preço total: $155.61
Preço unitário: $155.61
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85362010
Popular Downloads
Ficha de dados, informação técnica1SBC100212C0203
Instruções e Manuais2CDC131120M6801
Instruções e Manuais (Parte 2)2CDC131060M0202
Ex Operating Instructions2CDC131063M6801
Time-Current Characteristic Curve1SAM300505F0015
I²t Characteristic1SAM300507F0001
1SAM300507F0003
Cut-off Current Characteristic1SAM300508F0001
1SAM300508F0003
CAD Dimensional Drawing2CDC001079B0201
Installation Video9AKK108466A6074
9AKK108466A6068
Marketing Video9AKK107991A4712
2CDC131153V0201
Dimensions
Largura Líquida do Produto45 mm
Altura Líquida do Produto112 mm
Profundidade/Comprimento Líquidos do Produto87 mm
Peso Líquido do Produto0.316 kg
Technical
Rated Service Short-Circuit Breaking Capacity (Ics)(230 V AC) 30 kA
(250 V DC) 3 Poles in Series 10 kA
(400 V AC) 30 kA
(440 V AC) 30 kA
(500 V AC) 10 kA
(690 V AC) 3 kA
Rated Ultimate Short-Circuit Breaking Capacity (Icu)(230 V AC) 50 kA
(400 V AC) 50 kA
(440 V AC) 30 kA
(500 V AC) 10 kA
(690 V AC) 3 kA
Rated Instantaneous Short-Circuit Current Setting (Ii)480 A
Setting Range25 ... 32 A
Rated Operational Power AC-3 (Pe)(400 V) Three Phase 15 kW
Rated Operational Power AC-3e (Pe)(400 V) Three Phase 15 kW
Tensão operacional nominalMain Circuit 690 V AC
Main Circuit 250 V DC
Corrente operacional nominal (Ie)32 A
Rated Operational Current AC-3 (Ie)32 A
Rated Operational Current AC-3e (Ie)32 A
Rated Operational Current DC-5 (Ie)32 A
Frequência nominal (f)Main Circuit 50 Hz
Main Circuit 60 Hz
Operating Frequency (fsw)0 ... 400 Hz
Rated Impulse Withstand Voltage (Uimp)Main Circuit 6 kV
Rated Insulation Voltage (Ui)690 V
Power Lossat Rated Operating Conditions per Pole 1.9 ... 3.1 W
Número de polos3P
Conventional Free-air Thermal Current (Ith)Main Circuit 32 A
Grau de proteçãoHousing IP20
Main Circuit Terminals IP20
Pollution Degree3
Electrical Durability50000 cycle
Mechanical DurabilityNr. Operations 100000 cycle
Tipo de terminalPush-in Spring Terminals
Connecting Capacity Main CircuitFlexible with Ferrule 1/2x 0.5 ... 4 mm²
Flexible with Insulated Ferrule 1x 0.5 ... 4 mm²
Flexible with Insulated Ferrule 2x 0.5 ... 2.5 mm²
Flexible 1/2x 0.75 ... 4 mm²
Solid 1/2x 1 ... 2.5 mm²
Stranded 1/2x 1 ... 6 mm²
Wire Stripping LengthMain Circuit 12 mm
Recommended Screw DriverPozidriv 2
Posição de montagem1 ... 6
Montagem na calha DINTH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
Minimum Mounting DistanceElectrical Conductive Board, Horizontal - Up to 400 V 0 mm
Electrical Conductive Board, Horizontal - Up to 690 V 1.5 mm
Electrical Conductive Board, Vertical 75 mm
Other Device Same Type, Horizontal 0 mm
Other Device Same Type, Vertical 150 mm
Actuator TypeRotary Handle
Contact Position IndicationON / OFF / TRIP
NormasIEC/EN 60947-1
IEC/EN 60947-2
IEC/EN 60947-4-1
UL 60947-1
UL 60947-4-1
IEC 60335-2-40 A2L
ObservaçõesUL508 Self-Protected Combination Motor Controller (Type E) in combination with terminal spacer TS1-M3-K
Technical UL/CSA
Short-Circuit Current Rating (SCCR)Manual Self-Protected Combination Controllers (Type E), (480Y / 277 V AC) 30 kA
Any UL Listed Fuses or Circuit-Breakers, Group Installations (480 V AC) 30 kA
Any UL Listed Fuses or Circuit-Breakers, Group Installations (600 V AC) 18 kA
Any UL Listed Fuses or Circuit-Breakers, Motor Disconnect (480 V AC) 30 kA
Any UL Listed Fuses or Circuit-Breakers, Motor Disconnect (600 V AC) 18 kA
Any UL Listed Fuses or Circuit-Breakers, Tap Conductor Protection in Group Installations (480Y / 277 V AC) 30 kA
Any UL Listed Fuses or Circuit-Breakers, Tap Conductor Protection in Group Installations (600Y / 347 V AC) 18 kA
Maximum Operating Voltage UL/CSAMain Circuit 600 V AC
Classificação de potência UL/CSA(200 V AC) Three Phase 7.5 Hp
(208 V AC) Three Phase 10 Hp
(220 ... 240 V AC) Three Phase 10 Hp
(440 ... 480 V AC) Three Phase 20 Hp
(550 ... 600 V AC) Three Phase 25 Hp
Full Load Amps Motor Use(200 V AC) Three Phase 25.3 A
(208 V AC) Three Phase 30.8 A
(220 ... 240 V AC) Three Phase 28 A
(440 ... 480 V AC) Three Phase 27 A
(550 ... 600 V AC) Three Phase 27 A
Locked Rotor Amps(200 V AC) Three Phase 146 A
(208 V AC) Three Phase 179 A
(220 ... 240 V AC) Three Phase 162 A
(440 ... 480 V AC) Three Phase 145 A
(550 ... 600 V AC) Three Phase 146 A
General Use Rating UL/CSA(600 V AC) 32 A
Connecting Capacity Main Circuit UL/CSAStranded 1/2x 18-10 AWG
Stranded 1x 8 AWG
Environmental
Temperatura do ar ambienteAround the Enclosure 0 ... +40 °C
Operation -25 ... +70 °C
Operation Compensated -25 ... +60 °C
Storage -50 ... +80 °C
Ambient Air Temperature CompensationSim
Altitude de operação máxima permissível2000 m
Resistência ao Choque de acordo com IEC 60068-2-2711 ms Pulse 25g
Resistance to Vibrations5g 3 ... 150 Hz
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SAA963005-4502
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA2CMT2023-006539
REEE B2C / B2BBusiness To Business
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)
ABB EcoSolutions
End Of Life Disassembling Instructions1SAC200333H0001
Environmental Product Declaration - EPD1SAC200360H0001
1SAC200385H0001
Certificates and Declarations
A2L Certificate – IEC1SAA963000-4601
Certificado ABS1SAA963001-0101
Certificado ATEX1SAA963000-3902
CB Certificate1SAA963002-2002
CCC Certificate2024010307658958
CQC CertificateCQC2017010307034621
Cut-off Current Characteristic1SAM300508F0001
1SAM300508F0003
Declaration of Conformity - CCC2020980307004600
Declaração de conformidade -CE1SAD101100-3402
Declaration of Conformity - UKCA1SAD201100-3402
DNV GL Certificate1SAA963001-0304
EAC Certificate1SAA963004-2701
IECEx Certificate1SAA963000-4001
KC Certificate1SAA963002-1502
Certificado RINA1SAA963002-0802
Certificado ULE137861-20090225
E345003-20090225
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 150 mm
Profundidade/Comprimento da embalagem Nível 1117 mm
Altura da embalagem Nível 182 mm
Peso bruto da embalagem Nível 10.342 kg
Nível de Embalagem 1 EAN4013614400452
Unidades de embalagem Nível 2carton 28 piece
Largura da embalagem Nível 2280 mm
Profundidade/Comprimento da embalagem Nível 2395 mm
Altura da embalagem Nível 2210 mm
Peso bruto da embalagem Nível 214.026 kg
Nível de Embalagem 2 EAN4013614522871
External Classifications and Standards
Código de classificação do objetoF
ETIM 9EC000074 - Motor protection circuit-breaker
ETIM 10EC000074 - Motor protection circuit-breaker
eClassV11.0 : 27370401
UNSPSC39121521
Código de Categoria Granular IDEA (IGCC)4731 >> Manual Starters
E-Number (Finland)3707844
E-Number (Sweden)3110463

ETIM for 1SAM350010R1015 Componentes industriais para Baixa Tensão (EC000074)
Característica Valor
Configuração de corrente da proteção contra sobrecargas (EF002336) 25 A
Faixa de ajuste da disparo em curto-circuito não retardada (EF007131) 480 A
Com proteção térmica (EF006233) Sim
Sensível à falha de fase (EF007400) Sim
Técnica de disparo (EF007007) Termomagnético
Tensão nominal de operação (EF001435) 250 V
Corrente permanente nominal Iu (EF001389) 32 A
Potência de operação nominal em AC-3, 230 V (EF007025) 15 kW
Potência de operação nominal em AC-3, 400 V (EF001364) 15 kW
Tipo de conexão elétrica do circuito principal (EF006819) Conexão por terminal de mola
Tipo de elemento de controlo (EF006976) Botão rotativo
Construção do dispositivo (EF008240) Dispositivo completo na carcaça
Com interruptor auxiliar integrado (EF001387) Não
Com passagem de subtensão integrada (EF001390) Não
Número de polos (EF001391) 3
Capacidade de interrupção nominal de curto-circuito Icu a 400 V, CA (EF007049) 50 kA
Grau de proteção (IP) (EF005474) IP20
Altura (EF000040) 112 mm
Largura (EF000008) 45 mm
Profundidade (EF000049) 87 mm
