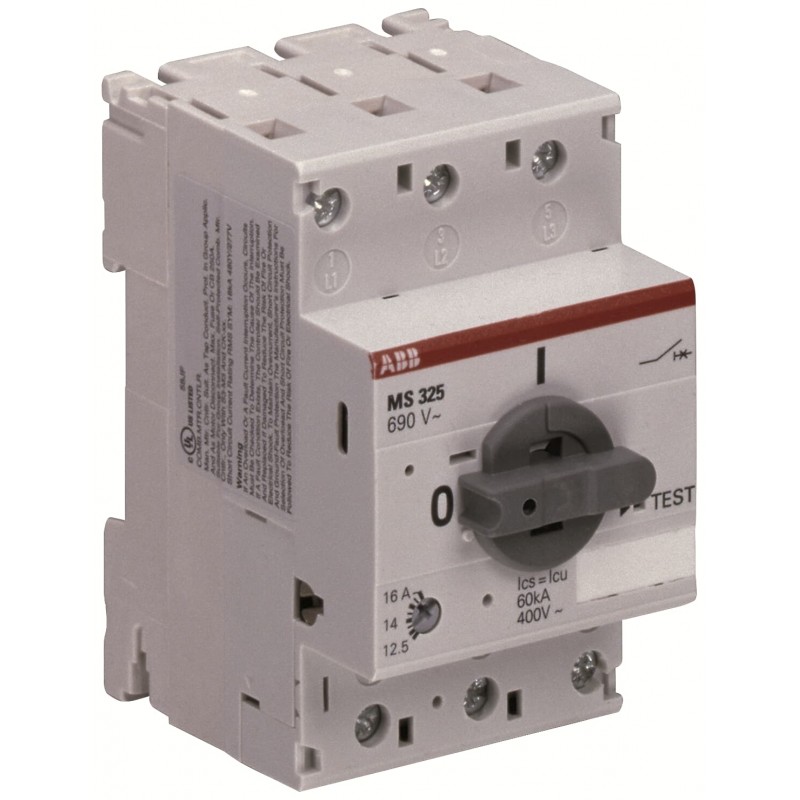

1SAM150000R1014 MS325 ABB MS325-25 Motor de arranque manual 20... 25 A Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SAM150000R1014 MS325 ABB MS325-25 Motor de arranque manual 20... 25 A

1SAM150000R1014

MS325

ABB

MS325-25 Motor de arranque manual 20... 25 A

Mais detalhes


Disjuntores Serviço

* Produto novo em sua embalagem original com todas as garantias e certificações de ABB

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

PRODUTOS VISUALIZADOS


Mais informação

▲


  • Tipo de produto estendido:
    MS325-25
  • ID do produto:
    1SAM150000R1014
  • Ean:
    4013614194399
  • Descrição do catálogo:
    MS325-25 Motor de arranque manual 20... 25 A
  • Descrição longa:
    O motor de arranque manual MS325-25 é um dispositivo de 54 mm de largura com uma corrente de funcionamento nominal de Ie = 25 A. Este dispositivo é usado para ligar e desligar motores manualmente e protegê-los de forma confiável e sem a necessidade de fusíveis contra curtos-circuitos, sobrecargas e falhas de fase. O motor de arranque manual oferece uma capacidade de corte de curto-circuito de serviço nominal Ics = 50 kA a 400 VCA e a classe de viagem 10A. Outras características incluem a função de desligamento integrada, compensação de temperatura, mecanismo de não-viagem e uma alça giratória com uma indicação clara da posição do interruptor. O motor de arranque manual é adequado para aplicações trifásicas e monofásicas. Contatos auxiliares, contatos de sinalização, gatilhos de subtensão, viagens de bypass, barramentos trifásicos, blocos de fonte de alimentação e dispositivos de travamento para proteção contra alterações não autorizadas estão disponíveis como acessórios.

ordenação

  • Quantidade mínima de pedidos:
    1 peça
  • Número da tarifa aduaneira:
    85362010
  • ID do produto de substituição (NOVO):
    1SAM350000R1014

Downloads populares

Dimensões

  • Largura líquida do produto:
    54milímetro
  • Altura líquida do produto:
    87.5milímetro
  • Profundidade do produto/comprimento da rede:
    75.5milímetro
  • Peso líquido do produto:
    0.34Kg

técnico

  • Capacidade nominal de quebra de curto-circuito de serviço (ICs):
    (230 VAC) 100 kA
    (400 V AC) 50 kA
    (440 VAC) 30 kA
    (500 VAC) 20 kA
    (690 V AC) 3 kA
  • Capacidade de quebra de curto circuito nominal definitiva (IRio):
    (230 VAC) 100 kA
    (400 V AC) 50 kA
    (440 VAC) 30 kA
    (500 VAC) 20 kA
    (690 V AC) 3 kA
  • Ajuste nominal de corrente instantânea de curto-circuito (Ieu):
    375 A
  • Faixa de ajuste:
    20 ... 25 A
  • Potência operacional nominal AC-3 (Pecstasy):
    (400 V) Trifásico 11 kW
  • Potência operacional nominal AC-3e (Pecstasy):
    (400 V) Trifásico 0,25 kW
  • Tensão operacional nominal:
    Circuito principal 690 VAC
    Circuito principal 690 VAC
    Circuito principal 440 V DC
  • Corrente operacional nominal (Iecstasy):
    25 A
  • Corrente operacional classificada AC-3 (Iecstasy):
    25 A
  • Corrente operacional nominal AC-3e (Iecstasy):
    1 A
  • Frequência nominal (f):
    Circuito principal a 60 Hz
    Circuito principal a 50 Hz
    Circuito principal a 50 Hz
    Circuito principal a 60 Hz
  • Tensão nominal de suporte a impulso (Uduende):
    Circuito Principal 6 kV
  • Tensão de isolamento nominal (Ueu):
    690 V
  • Perda de energia:
    em condições nominais de funcionamento por polo 1,1 ... 1,7 W
  • Número de postes:
    3
  • Corrente térmica ao ar livre convencional (Iésimo):
    Circuito Principal 25 A
  • Grau de Proteção:
    Habitação IP20
    Terminais principais de circuitos IP10
    Terminais principais de circuitos IP20
  • Grau de contaminação:
    3
  • Durabilidade elétrica:
    Ciclo 50000
  • Durabilidade mecânica:
    Ciclo 100000
  • Tipo de terminal:
    Terminais de parafuso
  • Principal circuito de capacidade de conexão:
    Flexível com tala 1/2x 0.75 ... 2,5 mm²
    Flexível com tala 1/2x 0.75 ... 4 mm²
    Flexível com tala isolada 1/2x 0,75 ... 2,5 mm²
    Flexível com ferrule isolado 1/2x 0,75 ... 4 mm²
    Flexível 1/2x 0.75 ... 2,5 mm²
    Flexível 1/2x1 ... 6 mm²
    Rígido 1/2x 1 ... 4 mm²
    Rígido 1/2x 1 ... 6 mm²
  • apertar:
    Circuito Principal 1.4 N·m
  • Comprimento de extração do fio:
    Circuito Auxiliar 8 mm
    Circuito Principal 10 mm
  • Controlador de parafuso recomendado:
    Pozidriv 2
    M3.5
  • Posição de montagem:
    1 ... 6
  • Montagem ferroviária DIN:
    TH35-15 (35 x 15 mm Montagem ferroviária) de acordo com a IEC 60715
    TH35-7.5 (35 x 7,5 mm Montagem ferroviária) de acordo com a IEC 60715
  • Distância mínima de montagem:
    Placa condutora elétrica, horizontal - Até 400 V 0 mm
    Painel condutor elétrico, horizontal - Até 690 V 1,5 mm
    Placa condutora elétrica, vertical de 75 mm
    Outro dispositivo do mesmo tipo, horizontal 0 mm
    Outro dispositivo do mesmo tipo, vertical de 150 mm
  • Tipo atuador:
    Alça giratória
  • Indicação de posição de contato:
    ON/OFF
  • Padrões:
    IEC/EN 60947-1
    IEC/EN 60947-2
    IEC/EN 60947-4-1
    UL 60947-1
    UL 60947-4-1

Técnico Ul/CSA

  • Classificação de corrente de curto circuito (SCCR):
    Qualquer FUSÍVEL ou disjuntor listado pela UL, instalações de grupo (480 V AC) 30 kA
    Qualquer FUSÍVEL ou disjuntor listado pela UL, instalações do grupo (600 V AC) 5 kA
    Qualquer fusível ou disjuntor listado em UL, desconexão do motor (480 V AC) 30 kA
    Qualquer FUSE ou disjuntor listado por UL, desconexão do motor (600 V AC) 5 kA
  • Tensão máxima de operação UL/CSA:
    Circuito principal 600 VAC
  • Classificação de cavalos UL/CSA:
    (220 ... 240 V AC) Trifásico 7,5 Hp
    (440 ... 480 V AC) Trifásico 15 hp
    (550 ... 600 V AC) Trifásico 20 HP
  • Usando o motor amplificador de carga completa:
    (110 ... 120 V AC) Trifásico 1 A
    (200 V CA) Trifásico 1 A
    (208 VAC) Trifásico 1 A
    (220 ... 240 V AC) Trifásico 1 A
    (440 ... 480 V AC) Trifásico 1 A
    (550 ... 600 V AC) Trifásico 0,9 A
  • Amplificadores de rotor bloqueados:
    (110 ... 120 V AC) Trifásico 6 A
    (200 V CA) Trifásico 6 A
    (208 VAC) Trifásico 6 A
    (220 ... 240 V AC) Trifásico 6 A
    (440 ... 480 V AC) Trifásico 6 A
    (550 ... 600 V AC) Trifásico 8 A
  • Classificação ul/CSA de propósito geral:
    (600 VAC) 1 A
  • Circuito principal da capacidade de conexão UL/CSA:
    Flexível 1/2x 16-12 AWG
    Flexível 1/2x 14-8 AWG
    Encalhado 1/2x 16-12 AWG
    Encalhado 1/2x 14-8 AWG
  • Torque de aperto UL/CSA:
    Circuito Auxiliar 7 in·lb
    Circuito Principal 14 in·lb

ambiental

  • Temperatura do ar ambiente:
    Em torno do gabinete 0 ... +40 °C
    Operação -25 ... +50 °C
    Operação offset -25 ... +55 °C
    Operação offset -25 ... +50 °C
    Armazenamento -50 ... +80 °C
  • Compensação da temperatura do ar ambiente:
    sim
  • Altitude máxima de operação permitida:
    2000 m
  • Declaração REACH:
    1SAA960005-4502
  • Resistência ao choque de acordo com a IEC 60068-2-27:
    Pulso de 11 ms 15g
  • Resistência à vibração de acordo com a IEC 60068-2-6:
    5g / 10 ... 150 Hz
  • Informações do RoHS:
    1SAA963006-4502
  • Status de Rohs:
    Seguindo a Diretiva da UE 2011/65/UE e a Emenda 2015/863 de 22 de Julho de 2019

Certificados e declarações

Informações sobre o contêiner

  • Unidades de nível de pacote 1:
    caixa 1 peça
  • Largura do nível do pacote 1:
    92 mm
  • Profundidade / Comprimento do nível do pacote 1:
    58 mm
  • Altura do nível do pacote 1:
    78 mm
  • Nível de peso bruto 1 do pacote:
    0,37 kg
  • Pacote EAN nível 1:
    4013614194399
  • Unidades de nível de pacote 2:
    papelão 24 peças
  • Largura do nível do pacote 2:
    280 mm
  • Profundidade / Comprimento do nível do pacote 2:
    395 mm
  • Altura do nível do pacote 2:
    210 mm
  • Peso bruto do nível do pacote 2:
    8,18 kg
  • Pacote EAN nível 2:
    4013614494529

Classificações

  • Código de classificação de objetos:
    fá
  • ETIM 4:
    EC000074 - Injetor de Proteção motora
  • ETIM 5:
    EC000074 - Injetor de Proteção motora
  • ETIM 6:
    EC000074 - Reator de Proteção ao Motor
  • ETIM 7:
    EC000074 - Reator de Proteção ao Motor
  • ETIM 8:
    EC000074 - Reator de Proteção ao Motor
  • Classe eletrônica:
    V11.0 : 27370401
  • UNSPSC:
    39121521
  • Código de categoria granular idea (IGCC):
    4731 >> Arranque manual
  • Número eletrônico (Finlândia):
    3707069
