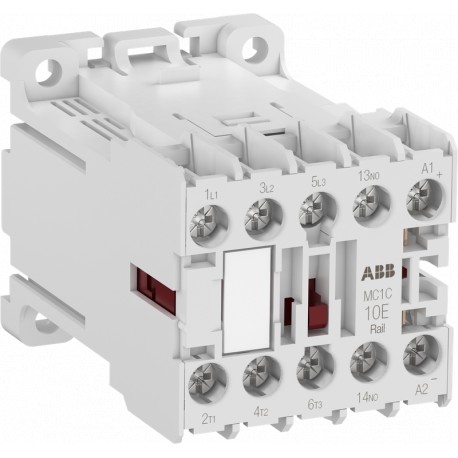

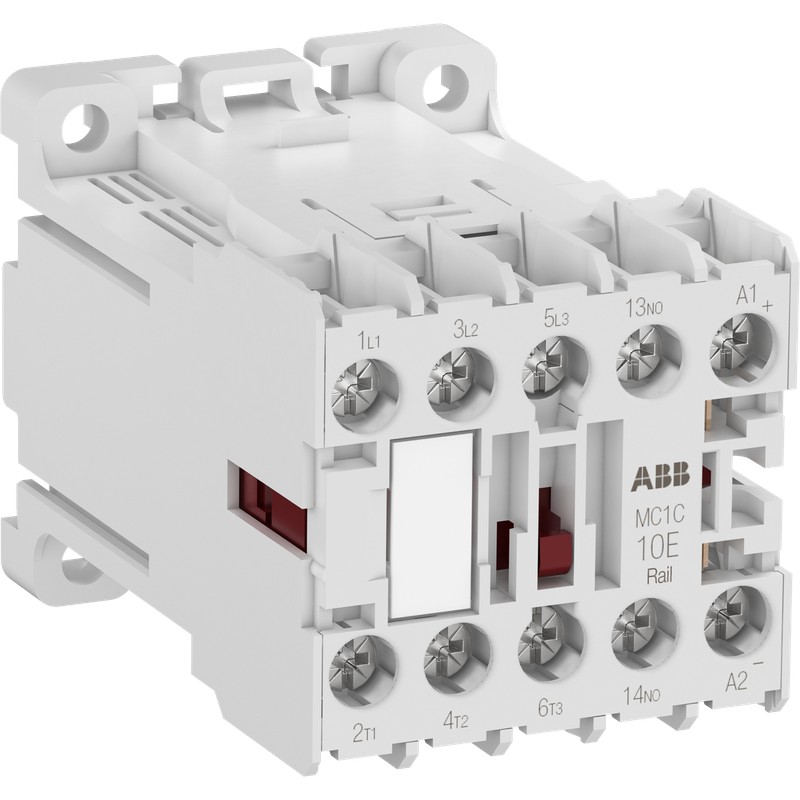

1SAL105219R9911 ABB Mini contator MC1C310ATWDD-RAIL Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SAL105219R9911 ABB Mini contator MC1C310ATWDD-RAIL

1SAL105219R9911

ABB

Mini contator MC1C310ATWDD-RAIL

O mini contator MC1C310ATWDD-RAIL é um contator de 3 polos dimensionalmente otimizado com 1 NA contato auxiliar e terminais de parafuso. Este dispositivo é uma ótima solução quando é necessário alto desempenho, mas o espaço é limitado. Os mini contatores são usados em edifícios residenciais, edifícios comerciais e aplicações industriais para o controle de cargas monofásicas ou trifásicas de até 4 kW (AC-3) e 20 A/690 V (AC-1) ou a comutação de sinais de controle. O produto é adequado para montagem em parede ou trilho.

Mais detalhes


Aparelhos elétricos de baixa tensão > Contator de potência para comutar a alimentação de CA

Contatores e relés de sobrecarga

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

Preço total: $69.49
Preço unitário: $69.49
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


b'

visão geral

Tipo de produto estendido:
MC1C310ATWDD-PISTA
ID do produto:
1SAL105219R9911
Ean:
4013614548000
Descrição do catálogo:
Mini contator MC1C310ATWDD-RAIL 3NO AUX 1NO 24VDC
Descrição longa:
O mini contator MC1C310ATWDD-RAIL é um contator de 3 polos dimensionalmente otimizado com 1 NA contato auxiliar e terminais de parafuso. Este dispositivo é uma ótima solução quando é necessário alto desempenho, mas o espaço é limitado. Os mini contatores são usados em edifícios residenciais, edifícios comerciais e aplicações industriais para o controle de cargas monofásicas ou trifásicas de até 4 kW (AC-3) e 20 A/690 V (AC-1) ou a comutação de sinais de controle. O produto é adequado para montagem em parede ou trilho.

ordenação

Quantidade mínima de pedidos:
1 peça
Número da tarifa aduaneira:
85365080

Downloads populares

Instruções e manuais:
2CDC103061M6801

Dimensões

Largura líquida do produto:
45 mm
Altura líquida do produto:
48 milímetros
Profundidade do produto/comprimento da rede:
68 milímetros
Peso líquido do produto:
0,25 kg

técnico

Número de postes:
3
Tipo de Mini Contator:
Mini Contator
Tensão operacional nominal:
Circuito auxiliar 690 V AC

Circuito Auxiliar 440 V DC

Circuito principal 690 VAC

Circuito principal 440 V DC
Frequência nominal (f):
Circuito auxiliar de 50 Hz

Circuito Auxiliar de 60 Hz

Circuito auxiliar de DC

Circuito de Controle DC

Circuito principal a 50 Hz

Circuito principal a 60 Hz

Circuito Principal de DC
Tensão nominal de suporte a impulso (Uduende):
Circuito Auxiliar 6 kV

Circuito Principal 6 kV
Tensão de isolamento nominal (Ueu):
750 V
Número de contatos principais da NC:
0
Número de contatos principais NO:
3
Corrente operacional classificada AC-1 (Iecstasy):
(690 V) 55 °C 20 A

(690 V) 70 °C 16 A

(230 V) 55 °C 20 A

(230 V) 70 °C 16 A

(400 V) 55 °C 20 A

(400 V) 70 °C 16 A

(500 V) 55 °C 20 A

(500 V) 70 °C 16 A
Potência operacional nominal AC-3 (Pecstasy):
(230 V) Trifásico 2,2 kW

(400 V) Trifásica 4 kW

(500 V) Trifásico 4 kW

(690 V) Trifásico, NC 3 kW

(690 V) Trifásico, NO. 4 kW
Suporte de classificação de curto prazo atual (ICw):
a 40 °C temperatura ambiente, ao ar livre, a partir de um estado frio 10 s 72 A
Número de contatos auxiliares da NC:
0
Número de contatos auxiliares NO:
1
Classificação operacional atual AC-15 (Iecstasy):
(240 V) 6 A

(400 V) 4 A

(500 V) 2,5 A

(690 V) 1,5 A
Corrente nominal de operação DC-13 (Iecstasy):
(24 V) 5 A

(48 V) 2,5 A

(125 V) 0,7 A

(250 V) 0,3 A

(440 V) 0,15 A
Corrente térmica ao ar livre convencional (Iésimo):
Circuito auxiliar 16 A

Circuito Principal 20 A
Tensão do circuito de controle nominal (UC):
17 ... 30 V DC
Limites de operação da bobina:
(de acordo com IEC 60947-4-1) para alimentação CC Uc Min. Uc máx. (a θ ≤ 55 °C)
Grau de Proteção:
Terminais de Circuitos Auxiliares IP20

Terminais de circuito de controle IP20

Terminais principais de circuitos IP20
Durabilidade mecânica:
Ciclo 10000000
Capacidade mínima de comutação:
Circuito auxiliar 17 V

Circuito auxiliar 5 mA
Frequência máxima de comutação elétrica:
(AC-1) 300 ciclos por hora

(AC-15) 360 ciclos por hora

(AC-3) 1200 ciclos por hora

(DC-1) 600 ciclos por hora

(DC-13) 360 ciclos por hora

(DC-3) 600 ciclos por hora
Principal circuito de capacidade de conexão:
Flexível com Ferrule 1x 0.75 ... 2,5 mm²

Flexível com ponteira 2x 0,75 ... 1,5 mm²

Flexível com tala isolada 1x 0,75 ... 2,5 mm²

Flexível com tala isolada 2x 0.75 ... 1,5 mm²

Flexível 1/2x 0.75 ... 2,5 mm²

Rígido 1x 0.75 ... 4 mm²

Rígido 2x 0,75 ... 2,5 mm²
Circuito de capacidade de conexão auxiliar:
Flexível com ponteira 2x 0,75 ... 1,5 mm²

Flexível com Ferrule 1x 0.75 ... 2,5 mm²

Flexível com tala isolada 1x 0,75 ... 2,5 mm²

Flexível com tala isolada 2x 0.75 ... 1,5 mm²

Flexível 1/2x 0.75 ... 2,5 mm²

Rígido 1x 0.75 ... 4 mm²

Rígido 2x 0,75 ... 2,5 mm²
Circuito de controle de capacidade de conexão:
Flexível com Ferrule 1x 0.75 ... 2,5 mm²

Flexível com ponteira 2x 0,75 ... 1,5 mm²

Flexível com tala isolada 1x 0,75 ... 2,5 mm²

Flexível com tala isolada 2x 0.75 ... 1,5 mm²

Flexível 1/2x 0.75 ... 2,5 mm²

Rígido 1/2x 0,75 ... 2,5 mm² construídos
Comprimento de extração do fio:
Circuito Auxiliar 9 mm

Circuito de controle 9 mm

Circuito principal de 9 mm
apertar:
Circuito auxiliar 0,8 ... 1.0 N·m

Circuito de controle 0.8 N·m

Circuito principal 0,8 ... 1.0 N·m
Montagem ferroviária DIN:
TH35-15 (35 x 15 mm Montagem ferroviária) de acordo com a IEC 60715

TH35-7.5 (35 x 7,5 mm Montagem ferroviária) de acordo com a IEC 60715
Perda de energia:
em condições nominais de operação AC-1 por polo 0,7 W
Padrões:
IEC/EN 60947-1

IEC/EN 60947-4-1

IEC/EN 60947-5-1

UL 60947-1

UL 60947-4-1

UL 60947-5-1

Técnico Ul/CSA

Tensão máxima de operação UL/CSA:
Circuito principal 600 VAC
Usando o motor amplificador de carga completa:
(115 V CA) Monofásico 9,8 A

(200 V AC) Três fases 11 A

(230 VAC) Monofásico 10 A

(240 V CA) Trifásico 9,6 A

(380 ... 415 V CA) Trifásico 6,1 A

(440 ... 480 V AC) Trifásico 7,6 A

(550 ... 600 V AC) Trifásico 6,1 A
Classificação de cavalos UL/CSA:
(115 V CA) Monofásico 0,5 cv

(200 V AC) 3 HP trifásica

(230 VAC) Monofásico 1.5 cv

(240 V CA) Trifásico 3 Hp

(380 ... 415 V AC) Trifásico 3 Hp

(440 ... 480 V AC) Trifásica 5 HP

(550 ... 600 V AC) Trifásico 5 Hp
Classificação ul/CSA de propósito geral:
(600 V AC) 20 A
Circuito principal da capacidade de conexão UL/CSA:
Encalhado 1/2x 18-12 AWG
Circuito auxiliar de capacidade de conexão UL/CSA:
Encalhado 1/2x 18-12 AWG
Torque de aperto UL/CSA:
Circuito Auxiliar 7 in·lb

Circuito de Controle 7 pol·lb

Circuito Principal 7 in·lb

ambiental

Temperatura do ar ambiente:
Operação -40 ... +55 °C

Armazenamento -55 a +80 °C
Altitude máxima de operação permitida:
3000m
Resistência ao choque de acordo com a IEC 60068-2-27:
11 ms Pulse 25g
Resistência à vibração de acordo com a IEC 60068-2-6:
5g / 3 ... 150 Hz
Status de Rohs:
Seguindo a Diretiva da UE 2011/65/UE

Certificados e declarações (número do documento)

Certificado BV:
1SAA971000-0201
Certificado CB:
1SAA971000-2001
Certificado CCC:
1SAA971000-3801
Certificado cULus:
cUL_E191658
Declaração de Conformidade - CE:
1SAD938502-0305
Certificado EAC:
1SAA971000-2701
Instruções e manuais:
2CDC103061M6801
Certificado RINA:
1SAA971000-0801
Informações do RoHS:
1SAD038501-0305

Informações sobre o contêiner

Unidades de nível de pacote 1:
caixa 1 peça
Largura do nível do pacote 1:
46 milímetros
Altura do nível do pacote 1:
70 mm
Profundidade / Comprimento do nível do pacote 1:
49 milímetros
Nível de peso bruto 1 do pacote:
0,255 kg
Pacote EAN nível 1:
4013614548000
Unidades de nível de pacote 2:
Caixa de 10 peças
Largura do nível do pacote 2:
243 milímetros
Altura do nível do pacote 2:
80 mm
Profundidade / Comprimento do nível do pacote 2:
106 milímetros
Peso bruto do nível do pacote 2:
2,61 kg
Pacote EAN nível 2:
4013614548086

Classificações

Código de classificação de objetos:
Q
ETIM 5:
EC000066 - Contator magnético, comutação CA
ETIM 6:
EC000066 - Contator de Energia, Comutação CA
ETIM 7:
EC000066 - Contator de Energia, Comutação CA
Classe eletrônica:
7.0 27371003
UNSPSC:
39121529
'

ETIM for 1SAL105219R9911 Componentes industriais para Baixa Tensão (EC000066)
Característica Valor
Tensão de alimentação de corrente nominal DC (EF003980) 17 V
Tipo de tensão para atuação (EF008242) DC
Corrente nominal de operação Ie em AC-1, 400 V (EF001393) 20 A
Corrente nominal de operação Ie em AC-3, 400 V (EF001392) 9 A
Potência de operação nominal em AC-3, 400 V (EF001364) 4 kW
Corrente nominal de operação em AC-4, 400 V (EF008495) 9 A
Potência de operação nominal em AC-4, 400 V (EF008496) 4 kW
Potência nominal de operação NEMA (EF011960) 2.2371 kW
Versão modular (EF001126) Não
Número de contatos auxiliares como contato normalmente aberto (EF001376) 1
Número de contatos auxiliares como contato normalmente fechado (EF001377) 0
Tipo de conexão elétrica do circuito principal (EF006819) Ligação com parafuso
Número de contatos normalmente fechados como contato principal (EF001375) 0
Número de contatos principais como contato normalmente aberto (EF001374) 3

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOGUE MOTOR PROTECTION EN.pdf 240 Mbytes
