ABBContatores e relés de sobrecarga1SAL103269R9902 ABB MC2A301AT9 Mini contator

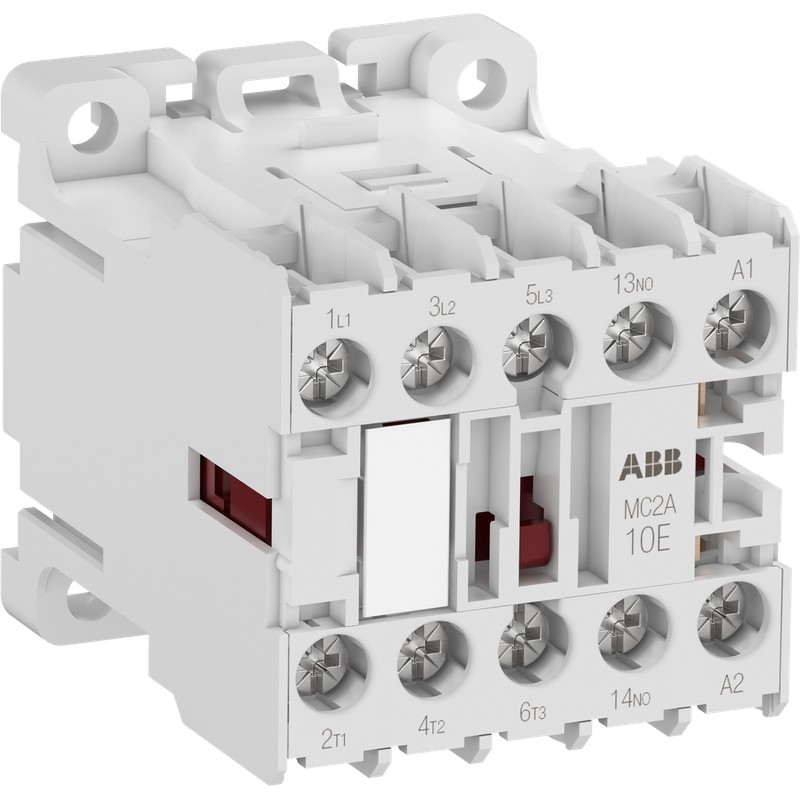

ABB 1SAL103269R9902 1SAL103269R9902 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SAL103269R9902 ABB MC2A301AT9 Mini contator

Referência: 1SAL103269R9902

Fabricante: ABB

Descrição:

MC2A301AT9 Mini contator
O mini contator MC2A301AT9 é um contator de 3 polos dimensionalmente otimizado com 1 contato auxiliar NF e terminais de parafuso. Este dispositivo é uma ótima solução quando é necessário alto desempenho, mas o espaço é limitado. Os mini contatores são usados em edifícios residenciais, edifícios comerciais e aplicações industriais para o controle de cargas monofásicas ou trifásicas de até 5,5 kW (AC-3) e 20 A/690 V (AC-1) ou comutação de sinais de controle. O produto é adequado para montagem em parede ou trilho.

Categorias:

  • Aparelhos elétricos de baixa tensão > Contator de potência para comutar a alimentação de CA
  • ABB > Contatores e relés de sobrecarga

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 36,13 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 25 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

MAIS INFORMAÇÃO

b'

visão geral

Tipo de produto estendido:
MC2A301AT9
ID do produto:
1SAL103269R9902
Ean:
4013614544231
Descrição do catálogo:
Mini contator MC2A301AT9 3NO AUX 1NC 48V 50/60Hz
Descrição longa:
O mini contator MC2A301AT9 é um contator de 3 polos dimensionalmente otimizado com 1 contato auxiliar NF e terminais de parafuso. Este dispositivo é uma ótima solução quando é necessário alto desempenho, mas o espaço é limitado. Os mini contatores são usados em edifícios residenciais, edifícios comerciais e aplicações industriais para o controle de cargas monofásicas ou trifásicas de até 5,5 kW (AC-3) e 20 A/690 V (AC-1) ou comutação de sinais de controle. O produto é adequado para montagem em parede ou trilho.

ordenação

Quantidade mínima de pedidos:
1 peça
Número da tarifa aduaneira:
85365080

Downloads populares

Instruções e manuais:
2CDC103061M6801

Dimensões

Largura líquida do produto:
45 mm
Altura líquida do produto:
48 milímetros
Profundidade do produto/comprimento da rede:
56 mm
Peso líquido do produto:
0,17 kg

técnico

Número de postes:
3
Tipo de Mini Contator:
Mini Contator
Tensão operacional nominal:
Circuito auxiliar 690 V AC

Circuito Auxiliar 440 V DC

Circuito principal 690 VAC

Circuito principal 440 V DC
Frequência nominal (f):
Circuito auxiliar de 50 Hz

Circuito Auxiliar de 60 Hz

Circuito auxiliar de DC

Circuito de controle de 50 Hz

Circuito de controle de 60 Hz

Circuito principal a 50 Hz

Circuito principal a 60 Hz

Circuito Principal de DC
Tensão nominal de suporte a impulso (Uduende):
Circuito Auxiliar 6 kV

Circuito Principal 6 kV
Tensão de isolamento nominal (Ueu):
750 V
Número de contatos principais da NC:
0
Número de contatos principais NO:
3
Corrente operacional classificada AC-1 (Iecstasy):
(690 V) 55 °C 20 A

(690 V) 70 °C 16 A

(230 V) 55 °C 20 A

(230 V) 70 °C 16 A

(400 V) 55 °C 20 A

(400 V) 70 °C 16 A

(500 V) 55 °C 20 A

(500 V) 70 °C 16 A
Potência operacional nominal AC-3 (Pecstasy):
(230 V) Trifásico 3 kW

(400 V) Trifásico 5,5 kW

(500 V) Trifásico 5,5 kW

(690 V) Trifásico, NO. 4 kW
Suporte de classificação de curto prazo atual (ICw):
a 40 °C Temperatura ambiente, ao ar livre, a partir do estado frio 10 s 96 A
Número de contatos auxiliares da NC:
1
Número de contatos auxiliares NO:
0
Classificação operacional atual AC-15 (Iecstasy):
(240 V) 6 A

(400 V) 4 A

(500 V) 2,5 A

(690 V) 1,5 A
Corrente nominal de operação DC-13 (Iecstasy):
(24 V) 5 A

(48 V) 2,5 A

(125 V) 0,7 A

(250 V) 0,3 A

(440 V) 0,15 A
Corrente térmica ao ar livre convencional (Iésimo):
Circuito auxiliar 16 A

Circuito Principal 20 A
Tensão do circuito de controle nominal (UC):
48 V AC
Limites de operação da bobina:
(de acordo com IEC 60947-4-1) para fonte de alimentação AC 0,85 ... 1,1 x Uc (a θ ≤ 55 °C)
Grau de Proteção:
Terminais de Circuitos Auxiliares IP20

Terminais de circuito de controle IP20

Terminais principais de circuitos IP20
Durabilidade mecânica:
Ciclo 10000000
Capacidade mínima de comutação:
Circuito auxiliar 17 V

Circuito auxiliar 5 mA
Frequência máxima de comutação elétrica:
(AC-1) 300 ciclos por hora

(AC-15) 360 ciclos por hora

(AC-3) 1200 ciclos por hora

(DC-1) 600 ciclos por hora

(DC-13) 360 ciclos por hora

(DC-3) 600 ciclos por hora
Principal circuito de capacidade de conexão:
Flexível com Ferrule 1x 0.75 ... 2,5 mm²

Flexível com ponteira 2x 0,75 ... 1,5 mm²

Flexível com tala isolada 1x 0,75 ... 2,5 mm²

Flexível com tala isolada 2x 0.75 ... 1,5 mm²

Flexível 1/2x 0.75 ... 2,5 mm²

Rígido 1x 0.75 ... 4 mm²

Rígido 2x 0,75 ... 2,5 mm²
Circuito de capacidade de conexão auxiliar:
Flexível com Ferrule 1x 0.75 ... 2,5 mm²

Flexível com ponteira 2x 0,75 ... 1,5 mm²

Flexível com tala isolada 1x 0,75 ... 2,5 mm²

Flexível com tala isolada 2x 0.75 ... 1,5 mm²

Flexível 1/2x 0.75 ... 2,5 mm²

Rígido 1x 0.75 ... 4 mm²

Rígido 2x 0,75 ... 2,5 mm²
Circuito de controle de capacidade de conexão:
Flexível com Ferrule 1x 0.75 ... 2,5 mm²

Flexível com ponteira 2x 0,75 ... 1,5 mm²

Flexível com tala isolada 1x 0,75 ... 2,5 mm²

Flexível com tala isolada 2x 0.75 ... 1,5 mm²

Flexível 1/2x 0.75 ... 2,5 mm²

Rígido 1/2x 0,75 ... 2,5 mm² construídos
Comprimento de extração do fio:
Circuito Auxiliar 9 mm

Circuito de controle 9 mm

Circuito principal de 9 mm
apertar:
Circuito auxiliar 0,8 ... 1.0 N·m

Circuito de controle 0.8 N·m

Circuito principal 0,8 ... 1.0 N·m
Montagem ferroviária DIN:
TH35-15 (35 x 15 mm Montagem ferroviária) de acordo com a IEC 60715

TH35-7.5 (35 x 7,5 mm Montagem ferroviária) de acordo com a IEC 60715
Perda de energia:
em condições nominais de operação AC-1 por polo 0,7 W
Padrões:
IEC/EN 60947-1

IEC/EN 60947-4-1

IEC/EN 60947-5-1

UL 60947-1

UL 60947-4-1

UL 60947-5-1

Técnico Ul/CSA

Tensão máxima de operação UL/CSA:
Circuito principal 600 VAC
Usando o motor amplificador de carga completa:
(115 V CA) Monofásico 9,8 A

(200 V AC) Três fases 11 A

(230 V CA) Monofásico 12 A

(240 V CA) Trifásico 9,6 A

(380 ... 415 V AC) Trifásico 9,7 A

(440 ... 480 V AC) Trifásico 11 A

(550 ... 600 V AC) Trifásica 11 A
Classificação de cavalos UL/CSA:
(115 V CA) Monofásico 0,5 cv

(200 V AC) 3 HP trifásica

(230 V AC) Única fase 2 Hp

(240 V CA) Trifásico 3 Hp

(380 ... 415 V AC) Trifásico 5 Hp

(440 ... 480 V AC) Trifásico 7,5 Hp

(550 ... 600 V AC) Trifásica 10 HP
Classificação ul/CSA de propósito geral:
(600 V AC) 20 A
Circuito principal da capacidade de conexão UL/CSA:
Encalhado 1/2x 18-12 AWG
Circuito auxiliar de capacidade de conexão UL/CSA:
Encalhado 1/2x 18-12 AWG
Torque de aperto UL/CSA:
Circuito Auxiliar 7 in·lb

Circuito de Controle 7 pol·lb

Circuito Principal 7 in·lb

ambiental

Temperatura do ar ambiente:
Operação -40 ... +55 °C

Armazenamento -55 a +80 °C
Altitude máxima de operação permitida:
3000m
Resistência ao choque de acordo com a IEC 60068-2-27:
11 ms Pulse 25g
Resistência à vibração de acordo com a IEC 60068-2-6:
5g / 3 ... 150 Hz
Status de Rohs:
Seguindo a Diretiva da UE 2011/65/UE

Certificados e declarações (número do documento)

Certificado BV:
1SAA971000-0201
Certificado CB:
1SAA971000-2001
Certificado CCC:
1SAA971000-3801
Certificado cULus:
cUL_E191658
Declaração de Conformidade - CE:
1SAD938502-0305
Certificado EAC:
1SAA971000-2701
Instruções e manuais:
2CDC103061M6801
Certificado RINA:
1SAA971001-0801
Informações do RoHS:
1SAD038501-0305

Informações sobre o contêiner

Unidades de nível de pacote 1:
caixa 1 peça
Largura do nível do pacote 1:
46 milímetros
Altura do nível do pacote 1:
58 mm
Profundidade / Comprimento do nível do pacote 1:
49 milímetros
Nível de peso bruto 1 do pacote:
0,175 kg
Pacote EAN nível 1:
4013614544231
Unidades de nível de pacote 2:
caixa 20 peça
Largura do nível do pacote 2:
237 milímetros
Altura do nível do pacote 2:
120 mm
Profundidade / Comprimento do nível do pacote 2:
102 milímetros
Peso bruto do nível do pacote 2:
3,55 kg
Pacote EAN nível 2:
4013614544675

Classificações

Código de classificação de objetos:
Q
ETIM 5:
EC000066 - Contator magnético, comutação CA
ETIM 6:
EC000066 - Contator de Energia, Comutação CA
ETIM 7:
EC000066 - Contator de Energia, Comutação CA
Classe eletrônica:
7.0 27371003
UNSPSC:
39121529
'

ETIM for 1SAL103269R9902 Componentes industriais para Baixa Tensão (EC000066)

Nome da característicaTensão de alimentação de corrente nominal de 50 Hz AC (EF003978)
Valor da característica48 V
Nome da característicaTensão de alimentação de corrente nominal de 60 Hz CA (EF003979)
Valor da característica48 V
Nome da característicaTipo de tensão para atuação (EF008242)
Valor da característicaAC
Nome da característicaCorrente nominal de operação Ie em AC-1, 400 V (EF001393)
Valor da característica20 A
Nome da característicaCorrente nominal de operação Ie em AC-3, 400 V (EF001392)
Valor da característica12 A
Nome da característicaPotência de operação nominal em AC-3, 400 V (EF001364)
Valor da característica5.5 kW
Nome da característicaCorrente nominal de operação em AC-4, 400 V (EF008495)
Valor da característica9 A
Nome da característicaPotência de operação nominal em AC-4, 400 V (EF008496)
Valor da característica4 kW
Nome da característicaPotência nominal de operação NEMA (EF011960)
Valor da característica2.2371 kW
Nome da característicaVersão modular (EF001126)
Valor da característicaNão
Nome da característicaNúmero de contatos auxiliares como contato normalmente aberto (EF001376)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato normalmente fechado (EF001377)
Valor da característica1
Nome da característicaTipo de conexão elétrica do circuito principal (EF006819)
Valor da característicaLigação com parafuso
Nome da característicaNúmero de contatos normalmente fechados como contato principal (EF001375)
Valor da característica0
Nome da característicaNúmero de contatos principais como contato normalmente aberto (EF001374)
Valor da característica3
