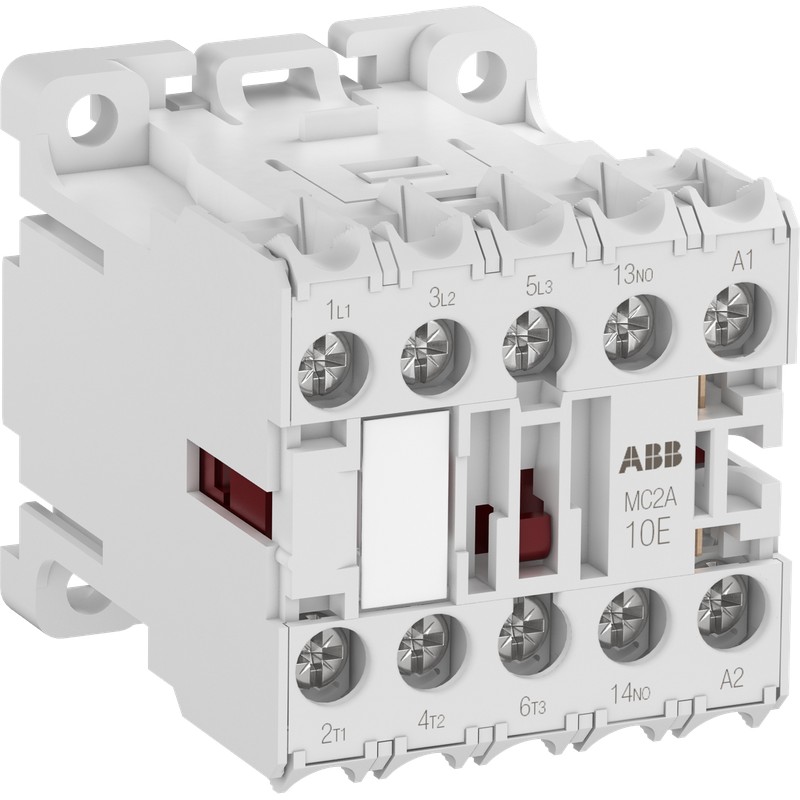

ABB 1SAL102175R9902 1SAL102175R9902 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

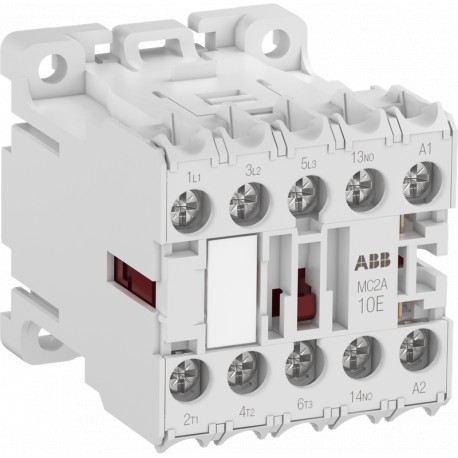

1SAL102175R9902 ABB MC2A310AR6 Mini contator

Referência: 1SAL102175R9902

Fabricante: ABB

Descrição:

MC2A310AR6 Mini contator

MC2A310AR6 Mini Contactor 220 ... 230 V AC - 3 NO - 0 NC - Ring-Tongue Terminals

Categorias:

Aparelhos elétricos de baixa tensão > Contator de potência para comutar a alimentação de CA
ABB > Contatores e relés de sobrecarga

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

Mais informação
ETIM
Avaliações

Garantia, reparação e devolução.

Preço unitário: 41,18 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Descontos adicionais para clientes registados.Cadastre-se e os preços serão atualizados automaticamente.

Calcule o preço por quantidade

Quantidade	Preço

Prazo padrão: 25 dias.

Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.
Qualquier modificação nos prazos de entrega uma vez tratado o pedido lhe sería informado.
A este prazo ha que acrescentar o tempo de transito desde o nosso centro logístico at á sua empresa.

MAIS INFORMAÇÃO

Ordering
Quantidade Mínima de Encomenda	1 piece
Número de tarifa aduaneira	85365080
Popular Downloads
EPLAN Data	9AAC426185_EPLAN
Ficha de dados, informação técnica	1SBC100214C0202
Instruções e Manuais	2CDC103061M6801
CAD Dimensional Drawing	2CDC001079B0201
Dimensions
Largura Líquida do Produto	45 mm
Profundidade/Comprimento Líquidos do Produto	56 mm
Altura Líquida do Produto	48 mm
Peso Líquido do Produto	0.17 kg
Technical
Number of Main Contacts NO	3
Number of Main Contacts NC	0
Number of Auxiliary Contacts NO	1
Number of Auxiliary Contacts NC	0
Número de polos	3P
Normas	IEC/EN 60947-1
	IEC/EN 60947-4-1
	IEC/EN 60947-5-1
	UL 60947-1
	UL 60947-4-1
	UL 60947-5-1
Tensão operacional nominal	Auxiliary Circuit 690 V AC
	Auxiliary Circuit 440 V DC
	Main Circuit 690 V AC
	Main Circuit 440 V DC
Frequência nominal (f)	Auxiliary Circuit 50 Hz
	Auxiliary Circuit 60 Hz
	Auxiliary Circuit DC
	Control Circuit 50 Hz
	Control Circuit 60 Hz
	Main Circuit 50 Hz
	Main Circuit 60 Hz
	Main Circuit DC
Conventional Free-air Thermal Current (I_th)	Auxiliary Circuit 10 A
	Main Circuit 20 A
Rated Operational Current AC-1 (I_e)	(690 V) 55 °C 20 A
	(690 V) 70 °C 16 A
	(230 V) 55 °C 20 A
	(230 V) 70 °C 16 A
	(400 V) 55 °C 20 A
	(400 V) 70 °C 16 A
	(500 V) 55 °C 20 A
	(500 V) 70 °C 16 A
Rated Operational Current AC-3 (I_e)	(230 V) 55°C 12 A
	(400 V) 55 °C 12 A
	(500 V) 55 °C 10 A
	(690 V) NO 55°C 5 A
Rated Operational Current AC-15 (I_e)	(240 V) 6 A
	(400 V) 4 A
	(500 V) 2.5 A
	(690 V) 1.5 A
Rated Operational Current DC-13 (I_e)	(24 V) 5 A
	(48 V) 2.5 A
	(125 V) 0.55 A
	(250 V) 0.3 A
	(440 V) 0.15 A
Rated Operational Power AC-3 (P_e)	(230 V) Three Phase 3 kW
	(400 V) Three Phase 5.5 kW
	(500 V) Three Phase 5.5 kW
	(690 V) Three Phase, NO 4 kW
Rated Breaking Capacity AC-3	8 x Ie / AC-3
Rated Making Capacity AC-3	10 x Ie / AC-3
Rated Short-time Withstand Current Low Voltage (I_cw)	at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 96 A
Rated Insulation Voltage (U_i)	750 V
Rated Impulse Withstand Voltage (U_imp)	Auxiliary Circuit 6 kV
	Main Circuit 6 kV
Maximum Electrical Switching Frequency	(AC-1) 300 cycles per hour
	(AC-15) 360 cycles per hour
	(AC-3) 1200 cycles per hour
	(DC-1) 600 cycles per hour
	(DC-13) 360 cycles per hour
	(DC-3) 600 cycles per hour
Mechanical Durability	Nr. Operations 10000000 cycle
Minimum Switching Capacity	Auxiliary Circuit 17 V
	Auxiliary Circuit 5 mA
Coil Operating Limits	(acc. to IEC 60947-4-1) for AC supply 0.85 ... 1.1 x Uc (at θ ≤ 55 °C)
Rated Control Circuit Voltage (U_c)	220 ... 230 V AC
Coil Consumption	Average Holding Value 50 Hz 5.3 V·A
	Average Pull-in Value 50 Hz 5.3 V·A
Power Loss	at Rated Operating Conditions AC-1 per Pole 0.7 W
Montagem na calha DIN	TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
	TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
Connecting Capacity Main Circuit	Flexible 1/2x 0.75 ... 2.5 mm²
	Rigid 1/2x 0.75 ... 2.5 mm²
Connecting Capacity Auxiliary Circuit	Flexible 1/2x 0.75 ... 2.5 mm²
	Rigid 1/2x 0.75 ... 2.5 mm²
Connecting Capacity Control Circuit	Flexible 1/2x 0.75 ... 2.5 mm²
	Rigid 1/2x 0.75 ... 2.5 mm²
Wire Stripping Length	Auxiliary Circuit 9 mm
	Control Circuit 9 mm
	Main Circuit 9 mm
Grau de proteção	Auxiliary Circuit Terminals IP20
	Control Circuit Terminals IP20
	Main Circuit Terminals IP20
Recommended Screw Driver	Pozidriv 2
Binário de aperto	Auxiliary Circuit 0.8 ... 1.0 N·m
	Control Circuit 0.8 N·m
	Main Circuit 0.8 ... 1.0 N·m
Tipo de terminal	Ring-Tongue Terminals
Mini Contactor Type	Mini Contactor
Nome de Produto	Mini Contactor
Technical UL/CSA
Maximum Operating Voltage UL/CSA	Main Circuit 600 V AC
General Use Rating UL/CSA	(600 V AC) 20 A
Classificação de potência UL/CSA	(115 V AC) Single Phase 0.5 Hp
	(200 V AC) Three Phase 3 Hp
	(220 ... 240 V AC) Three Phase 3 Hp
	(230 V AC) Single Phase 2 Hp
	(440 ... 480 V AC) Three Phase 7.5 Hp
	(550 ... 600 V AC) Three Phase 10 Hp
Connecting Capacity Main Circuit UL/CSA	Stranded 1/2x 18-12 AWG
Connecting Capacity Auxiliary Circuit UL/CSA	Stranded 1/2x 18-12 AWG
Contact Rating UL/CSA	A600
	Q600
Tightening Torque UL/CSA	Auxiliary Circuit 7 in·lb
	Control Circuit 7 in·lb
	Main Circuit 7 in·lb
Full Load Amps Motor Use	(115 V AC) Single Phase 9.8 A
	(200 V AC) Three Phase 11 A
	(220 ... 240 V AC) Three Phase 9.6 A
	(230 V AC) Single Phase 12 A
	(440 ... 480 V AC) Three Phase 11 A
	(550 ... 600 V AC) Three Phase 11 A
Environmental
Temperatura do ar ambiente	Operation -40 ... +70 °C
	Storage -55 ... +80 °C
Altitude de operação máxima permissível	3000 m
Resistência ao Choque de acordo com IEC 60068-2-27	11 ms Pulse 25g
Resistance to Vibrations	5g 3 ... 150 Hz
Material Compliance
Conflict Minerals Reporting Template (CMRT)	9AKK108467A5658
REACH Declaration	2CMT2021-006202
Informação RoHS	2CMT2021-006277
Estado RoHS	Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA	2CMT2023-006525
REEE B2C / B2B	Business To Business
Categoria REEE	5. Small Equipment (No External Dimension More Than 50 cm)
Certificates and Declarations
A2L Certificate – IEC	1SAA971000-4601
Certificado BV	1SAA971000-0201
CB Certificate	1SAA971000-2001
CQC Certificate	CQC2019010304197131
Declaration of Conformity - CCC	2020980304001602
Declaração de conformidade -CE	1SAD101100-3201
Declaration of Conformity - UKCA	1SAD201100-3201
Certificado RINA	1SAA971001-0801
Certificado UL	E191658-19880826
Container Information
Unidades de embalagem Nível 1	box 1 piece
Largura da embalagem Nível 1	46 mm
Profundidade/Comprimento da embalagem Nível 1	49 mm
Altura da embalagem Nível 1	58 mm
Peso bruto da embalagem Nível 1	0.175 kg
Nível de Embalagem 1 EAN	4013614545689
Unidades de embalagem Nível 2	box 20 piece
Largura da embalagem Nível 2	237 mm
Profundidade/Comprimento da embalagem Nível 2	102 mm
Altura da embalagem Nível 2	120 mm
Peso bruto da embalagem Nível 2	3.55 kg
Nível de Embalagem 2 EAN	4013614545740
External Classifications and Standards
Código de classificação do objeto	Q
ETIM 7	EC000066 - Power contactor, AC switching
ETIM 8	EC000066 - Power contactor, AC switching
ETIM 9	EC000066 - Power contactor, AC switching
eClass	V11.0 : 27371003
UNSPSC	39121529
E-Number (Finland)	3709573

ETIM for 1SAL102175R9902 Componentes industriais para Baixa Tensão (EC000066)

Nome da característicaTensão de alimentação de corrente nominal de 50 Hz AC (EF003978)

Valor da característica220 V

Nome da característicaTensão de alimentação de corrente nominal de 60 Hz CA (EF003979)

Valor da característica220 V

Nome da característicaTipo de tensão para atuação (EF008242)

Valor da característicaAC

Nome da característicaCorrente nominal de operação Ie em AC-1, 400 V (EF001393)

Valor da característica20 A

Nome da característicaCorrente nominal de operação Ie em AC-3, 400 V (EF001392)

Valor da característica12 A

Nome da característicaPotência de operação nominal em AC-3, 400 V (EF001364)

Valor da característica5.5 kW

Nome da característicaCorrente nominal de operação em AC-4, 400 V (EF008495)

Valor da característica9 A

Nome da característicaPotência de operação nominal em AC-4, 400 V (EF008496)

Valor da característica4 kW

Nome da característicaPotência nominal de operação NEMA (EF011960)

Valor da característica2.2371 kW

Nome da característicaVersão modular (EF001126)

Valor da característicaNão

Nome da característicaNúmero de contatos auxiliares como contato normalmente aberto (EF001376)

Valor da característica1

Nome da característicaNúmero de contatos auxiliares como contato normalmente fechado (EF001377)

Valor da característica0

Nome da característicaTipo de conexão elétrica do circuito principal (EF006819)

Valor da característicaOutro

Nome da característicaNúmero de contatos normalmente fechados como contato principal (EF001375)

Valor da característica0

Nome da característicaNúmero de contatos principais como contato normalmente aberto (EF001374)

Valor da característica3
