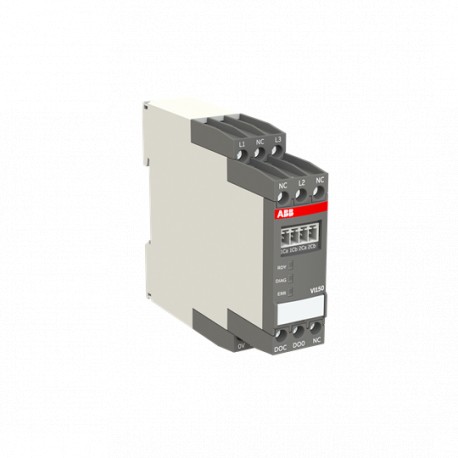

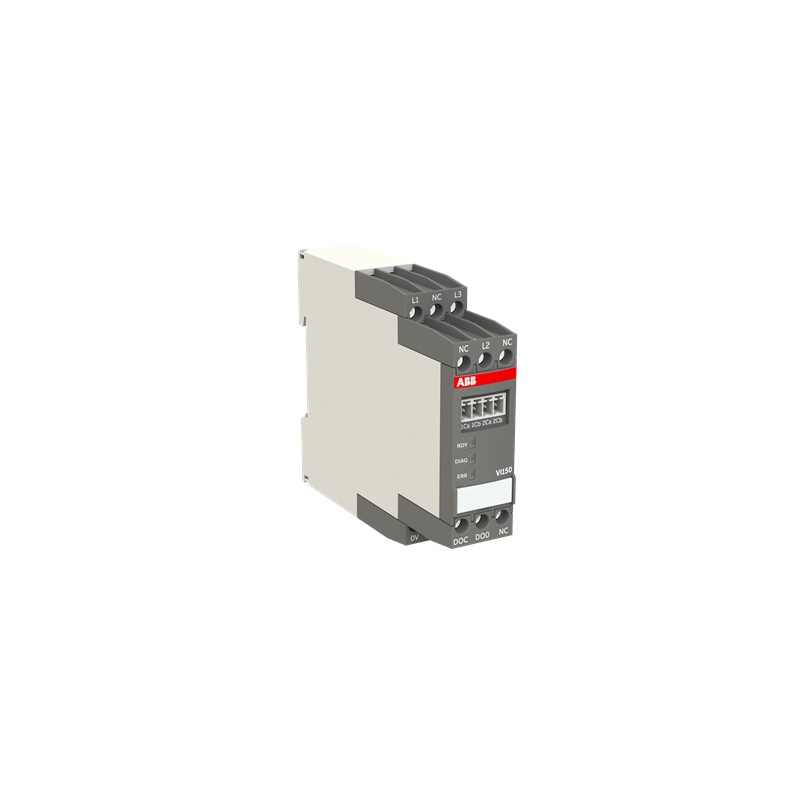

1SAJ650000R0101 ABB VI150.0 Volt.-módulo para UMC100
1SAJ650000R0101
ABB
VI150.0 Volt.-módulo para UMC100
VI150.0 Volt.-module for UMC100 Use in grounded networks, Ue 150-690V AC
Aparelhos elétricos de baixa tensão > Módulo de expansão para o dispositivo de gestão do motor
Relés eletrônicos
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲| Ordering | |
|---|---|
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 90303370 |
| Tipo de produto principal | VI1 |
| Popular Downloads | |
| Ficha de dados, informação técnica | 2CDC135032D0204 |
| EPLAN Data | 9AAC159135_EPLAN |
| Dimensions | |
| Largura Líquida do Produto | 22.5 mm |
| Profundidade/Comprimento Líquidos do Produto | 105.9 mm |
| Altura Líquida do Produto | 85.6 mm |
| Peso Líquido do Produto | 0.148 kg |
| Technical | |
| Connecting Capacity | 1x 0.75-2.5 mm² |
| Montagem na calha DIN | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715 | |
| Power Loss | Approximately 0.6 W |
| Rated Control Supply Voltage (Us) | 24 V DC |
| Recommended Screw Driver | Pozidriv 1 |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 60947-1 | |
| IEC/EN 60947-5-1 | |
| IEC/EN 61131-2 | |
| UL 508 | |
| Adequado para a Classe de Produto | Universal Motor Controllers |
| Tipo de terminal | Screw Terminals |
| Binário de aperto | Auxiliary Circuit 0.22 N·m |
| Control Circuit 0.6 ... 0.8 N·m | |
| Wire Stripping Length | 7 mm |
| Technical UL/CSA | |
| Connecting Capacity UL/CSA | Flexible with Ferrule 1x 18-14 AWG |
| Flexible 1x 18-14 AWG | |
| Rigid 1x 20-12 AWG | |
| Environmental | |
| Grau de proteção | IP20 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SAA983001-4501 |
| Informação RoHS | 1SVD981001-4401 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006538 |
| REEE B2C / B2B | Business To Business |
| Categoria REEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Certificates and Declarations | |
| Certificado ABS | 9AKK106930A7739 |
| Certificado ATEX | Not available |
| Certificado cULus | cULus_20220318_E48139 |
| Declaração de conformidade -CE | 1SVD981084-00 |
| Declaration of Conformity - UKCA | 1SVD981084-10 |
| Certificado DNV | TAA000015X-revision4 |
| Certificado GL | 1SAA962005-0401 |
| Container Information | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Largura da embalagem Nível 1 | 97 mm |
| Profundidade/Comprimento da embalagem Nível 1 | 30 mm |
| Altura da embalagem Nível 1 | 109 mm |
| Peso bruto da embalagem Nível 1 | 0.173 kg |
| Nível de Embalagem 1 EAN | 4013614566233 |
| External Classifications and Standards | |
| eClass | V11.0 : 27370805 |
| E-Number (Norway) | 4552563 |
| ETIM 6 | EC002613 - Extension module for motor management device |
| ETIM 7 | EC002613 - Extension module for motor management device |
| ETIM 8 | EC002613 - Extension module for motor management device |
| ETIM 9 | EC002613 - Extension module for motor management device |
| Código de classificação do objeto | B |
| Característica | Valor |
|---|---|
| Modelo (EF000010) | Módulo analógico |
| Função de comutação (EF000189) | Mono estável |
| Tensão de alimentação de corrente nominal DC (EF003980) | 24 V |
| Tipo de tensão para atuação (EF008242) | DC |
| Número de entradas analógicas (EF001994) | 3 |
| Número de saídas analógicas (EF001995) | 0 |
| Entrada para conexão com termístor (EF007116) | Não |
| Entrada para deteção de falta à terra (EF007115) | Não |
| Entrada analógica do sensor de temperatura (EF007114) | Sim |
| Tipo de conexão elétrica para circuito de corrente auxiliar e de controlo (EF006979) | Ligação com parafuso |
| Grau de proteção (IP) (EF005474) | IP20 |
| Grau de proteção (NEMA) (EF011959) | Outro |
