ABBContatores e relés de sobrecarga1SAH100034R9900 ABB MCRA013ATN Relé Mini Contator

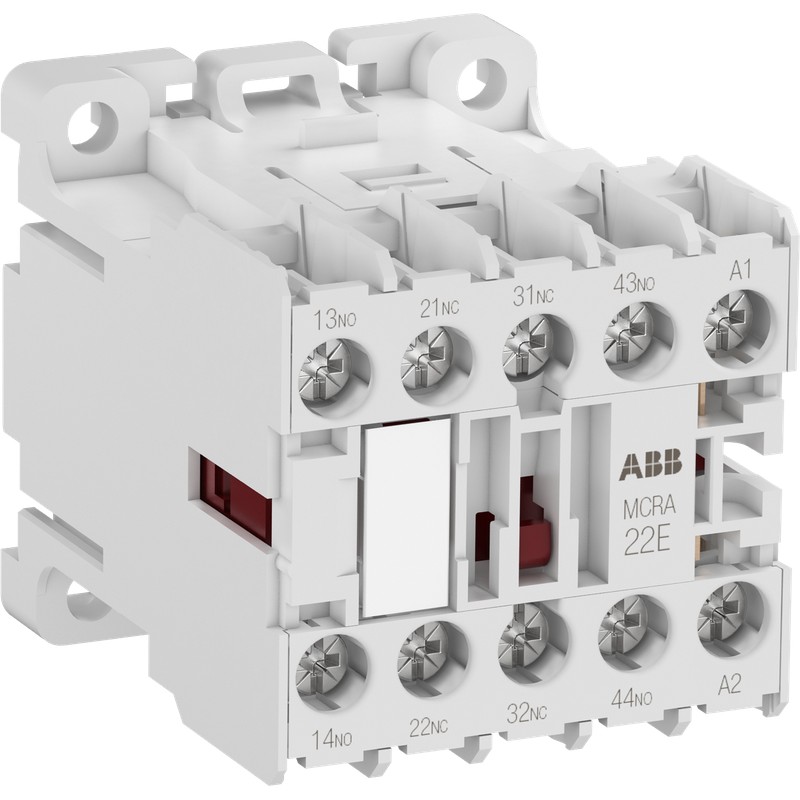

ABB 1SAH100034R9900 1SAH100034R9900 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SAH100034R9900 ABB MCRA013ATN Relé Mini Contator

Referência: 1SAH100034R9900

Fabricante: ABB

Descrição:

MCRA013ATN Relé Mini Contator
O relé de mini contator MCRA013ATN é um relé de contator de 4 pólos dimensionalmente otimizado com terminais de parafuso. Este dispositivo é uma ótima solução quando é necessário alto desempenho, mas o espaço é limitado. Os mini contatores são usados em edifícios residenciais, edifícios comerciais e aplicações industriais para comutação de sinais de controle de até 6 A/240 V (AC-15). O produto é adequado para montagem em parede ou trilho.

Categorias:

  • Aparelhos elétricos de baixa tensão > Contator, relé
  • ABB > Contatores e relés de sobrecarga

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 33,74 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 25 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

MAIS INFORMAÇÃO

b'

visão geral

Tipo de produto estendido:
MCRA013ATN
ID do produto:
1SAH100034R9900
Ean:
4013614546198
Descrição do catálogo:
Mini relé do contator MCRA013ATN 1NO+3NC 220-240V 50Hz/240-277V60Hz
Descrição longa:
O relé de mini contator MCRA013ATN é um relé de contator de 4 pólos dimensionalmente otimizado com terminais de parafuso. Este dispositivo é uma ótima solução quando é necessário alto desempenho, mas o espaço é limitado. Os mini contatores são usados em edifícios residenciais, edifícios comerciais e aplicações industriais para comutação de sinais de controle de até 6 A/240 V (AC-15). O produto é adequado para montagem em parede ou trilho.

ordenação

Ean:
4013614546198
Quantidade mínima de pedidos:
1 peça
Número da tarifa aduaneira:
85365080

Dimensões

Largura líquida do produto:
45 mm
Altura líquida do produto:
48 milímetros
Profundidade do produto/comprimento da rede:
56 mm
Peso líquido do produto:
0,17 kg

Informações sobre o contêiner

Unidades de nível de pacote 1:
caixa 1 peça
Largura do nível do pacote 1:
46 milímetros
Altura do nível do pacote 1:
58 mm
Profundidade / Comprimento do nível do pacote 1:
49 milímetros
Nível de peso bruto 1 do pacote:
0,175 kg
Pacote EAN nível 1:
4013614546198
Unidades de nível de pacote 2:
caixa 20 peça
Largura do nível do pacote 2:
237 milímetros
Altura do nível do pacote 2:
120 mm
Profundidade / Comprimento do nível do pacote 2:
102 milímetros
Peso bruto do nível do pacote 2:
3,55 kg
Pacote EAN nível 2:
4013614546747

ambiental

Temperatura do ar ambiente:
Operação -40 ... +55 °C

Armazenamento -55 a +80 °C
Altitude máxima de operação permitida:
3000m
Resistência à vibração de acordo com a IEC 60068-2-6:
5g / 3 ... 150 Hz
Resistência ao choque de acordo com a IEC 60068-2-27:
11 ms Pulse 25g
Status de Rohs:
Seguindo a Diretiva da UE 2011/65/UE

Técnico Ul/CSA

Classificação de contato UL/CSA:
A600

Questão 600
Classificação ul/CSA de propósito geral:
(600 V CA) 10 A
Circuito auxiliar de capacidade de conexão UL/CSA:
Encalhado 1/2x 18-12 AWG
Torque de aperto UL/CSA:
Circuito Auxiliar 7 in·lb

Circuito de Controle 7 pol·lb

Circuito Principal 7 in·lb
Dever piloto de elementos de contato de acordo com UL508:
A600

Questão 600

informações adicionais

Consumo de bobinas:
Valor médio de manutenção 50 Hz 5,3 V·A

Valor médio de extração 50 Hz 5,3 V·A
Limites de operação da bobina:
(de acordo com IEC 60947-5-1) para fonte de alimentação CA 0,85 ... 1,1 x Uc (a θ ≤ 55°C)
Circuito de capacidade de conexão auxiliar:
Flexível com Ferrule 1x 0.75 ... 2,5 mm²

Flexível com ponteira 2x 0,75 ... 1,5 mm²

Flexível com tala isolada 1x 0,75 ... 2,5 mm²

Flexível com tala isolada 2x 0.75 ... 1,5 mm²

Flexível 1/2x 0.75 ... 2,5 mm²

Rígido 1x 0.75 ... 4 mm²

Rígido 2x 0,75 ... 2,5 mm²
Circuito de controle de capacidade de conexão:
Flexível com Ferrule 1x 0.75 ... 2,5 mm²

Flexível com ponteira 2x 0,75 ... 1,5 mm²

Flexível com tala isolada 1x 0,75 ... 2,5 mm²

Flexível com tala isolada 2x 0.75 ... 1,5 mm²

Flexível 1/2x 0.75 ... 2,5 mm²

Rígido 1/2x 0,75 ... 2,5 mm² construídos
Corrente térmica ao ar livre convencional (Iésimo):
Circuito auxiliar 16 A
Grau de Proteção:
Terminais de Circuitos Auxiliares IP20

Terminais de circuito de controle IP20

Terminais principais de circuitos IP20
Frequência máxima de comutação elétrica:
(AC-15) 360 ciclos por hora

(DC-13) 360 ciclos por hora
Durabilidade mecânica:
Ciclo 10000000
Tipo de Mini Contator:
Mini relé contator
Capacidade mínima de comutação:
Circuito auxiliar 17 V

Circuito auxiliar 5 mA
Montagem ferroviária DIN:
TH35-15 (35 x 15 mm Montagem ferroviária) de acordo com a IEC 60715

TH35-7.5 (35 x 7,5 mm Montagem ferroviária) de acordo com a IEC 60715
Posição de montagem:
Qualquer, Posição 1-6
Tipo de montagem:
Din-rail

Parafuso
Número de contatos auxiliares da NC:
3
Número de contatos auxiliares NO:
1
Número de postes:
0
Número de contatos principais da NC:
0
Número de contatos principais NO:
0
Perda de energia:
sob condições nominais de operação por pólo 0,4 W
Principal tipo de produto:
MCR
Nome do produto:
Mini Contator
Tensão do circuito de controle nominal (UC):
50 Hz 220 ... 240 V CA

60 Hz 240 ... 277 V CA
Frequência nominal (f):
Circuito auxiliar de 50 Hz

Circuito Auxiliar de 60 Hz

Circuito auxiliar de DC

Circuito de controle de 50 Hz

Circuito de controle de 60 Hz
Tensão nominal de suporte a impulso (Uduende):
Circuito Auxiliar 6 kV

Circuito Principal 6 kV
Tensão de isolamento nominal (Ueu):
750 V
Classificação operacional atual AC-15 (Iecstasy):
(240 V) 6 A

(400 V) 4 A

(500 V) 2,5 A

(690 V) 1,5 A
Corrente nominal de operação DC-13 (Iecstasy):
(24 V) 5 A

(48 V) 2,5 A

(125 V) 0,7 A

(250 V) 0,3 A

(440 V) 0,15 A
Tensão operacional nominal:
Circuito auxiliar 690 V AC

Circuito Auxiliar 440 V DC
Padrões:
IEC/EN 60947-1

IEC/EN 60947-4-1

IEC/EN 60947-5-1

UL 60947-4-1

UL 60947-5-1
Tipo de terminal:
Terminais de parafuso
apertar:
Circuito auxiliar 0,8 ... 1.0 N·m

Circuito de controle 0.8 N·m
Comprimento de extração do fio:
Circuito Auxiliar 9 mm

Circuito de controle 9 mm

Certificados e declarações (número do documento)

Certificado BV:
1SAA971000-0201
Certificado CB:
1SAA971001-2001
Certificado CCC:
1SAA971000-3802
Certificado cULus:
cUL_E48139
Declaração de Conformidade - CE:
1SAD938502-0305
Certificado EAC:
1SAA971001-2701
Instruções e manuais:
2CDC103061M6801
Informações do RoHS:
1SAD038501-0305

Classificações

ETIM 5:
EC000196 - Relé de Contato
ETIM 6:
EC000196 - Relé de Contato
ETIM 7:
EC000196 - Relé de Contato
Código de classificação de objetos:
K
UNSPSC:
39121500
Categoria WEEE:
5. Equipamentos de pequeno porte (sem dimensão externa superior a 50 cm)
Classe eletrônica:
7.0 27371001
'

ETIM for 1SAH100034R9900 Componentes industriais para Baixa Tensão (EC000196)

Nome da característicaTensão de alimentação de corrente nominal de 50 Hz AC (EF003978)
Valor da característica220 V
Nome da característicaTensão de alimentação de corrente nominal de 60 Hz CA (EF003979)
Valor da característica220 V
Nome da característicaTipo de tensão para atuação (EF008242)
Valor da característicaAC
Nome da característicaCorrente nominal de operação, 400 V (EF001378)
Valor da característica4 A
Nome da característicaTipo de conexão do circuito auxiliar (EF006820)
Valor da característicaLigação com parafuso
Nome da característicaMétodo de montagem (EF000003)
Valor da característicaCalha DIN
Nome da característicaInterface (EF000594)
Valor da característicaNão
Nome da característicaNúmero de contatos auxiliares como contato normalmente fechado (EF001377)
Valor da característica3
Nome da característicaNúmero de contatos auxiliares como contato normalmente aberto (EF001376)
Valor da característica1
Nome da característicaNúm. de contatos auxiliares normalmente fechados, com atraso de comutação (EF007281)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato normalmente aberto, levando (EF007282)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato de comutação (EF003531)
Valor da característica0
Nome da característicaCom indicação LED (EF005950)
Valor da característicaNão
Nome da característicaAdequado para operação manual (EF002978)
Valor da característicaNão
