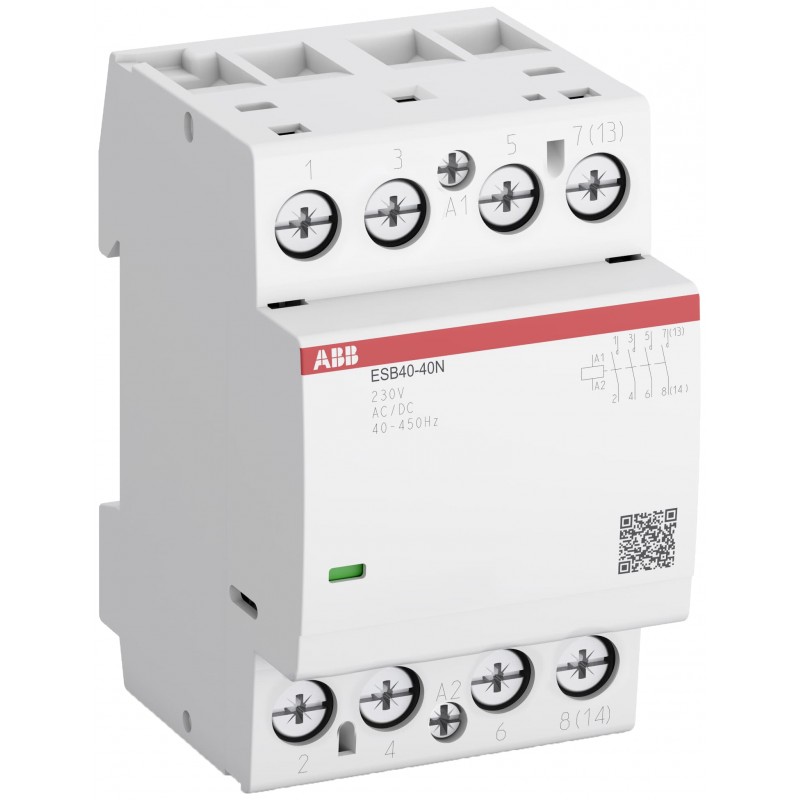

1SAE341111R0640 ABB Contact. ESB40-40N-06 4NA 230AC/DC
1SAE341111R0640
ABB
Contact. ESB40-40N-06 4NA 230AC/DC
ESB40-40N-06 Instalação de Contator
Outros dispositivos modulares
* Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Mais informação
▲Pedido
| Pacote de Nível 1 EAN: | Quatro trilhões de treze mil seiscentos e quatorze milhões, quinhentos e vinte quatro mil, oitocentos e vinte |
| Quantidade De Ordem Mínima: | 1 peça |
| Pauta Aduaneira Número: | Oitenta e cinco milhões, trezentos e sessenta e cinco mil e oitenta |
Popular Downloads
| Instruções e Manuais: | 2CDC103043M6801 |
Dimensões
| Líquido Do Produto Largura: | 54 mm |
| Líquido Do Produto Altura: | 85 mm |
| Produto Líquido De Profundidade / Comprimento: | 65 mm |
| Peso Líquido Do Produto: | 0.405 kg |
Técnico
| Tensão Nominal De Operação: | Principal Circuito de 220 V DC Principal Circuito de 400 V CA |
| Nominal Do Circuito De Controle De Tensão (Uc): | 230 V |
| Frequência nominal (f): | Circuito De Controle De 400 Hz Circuito De Controle De 50 Hz Circuito De Controle 60 Hz Circuito de controle CC Circuito Principal 50 Hz Principal Circuito 60 Hz Circuito principal DC |
| Corrente Operacional nominal AC-1 (Ie): | (SEM) 40 A |
| Corrente Operacional nominal AC-3 (eue): | (230 V) Fase Única, Nº 22 UM (400 V) Fase Três, Nº 22 UM |
| Potência de operação nominal AC-1 (Pe): | (230 V) Fase Única, SEM 9.2 kW (400 V) trifásico, NÃO 27.7 kW |
| Potência de operação nominal AC-3 (Pe): | (230 V) Fase Única, SEM a 3,7 kW (400 V) Fase Três, Nº 11 kW |
| Corrente Operacional nominal AC-7a (eue): | (SEM) 40 A |
| Potência de operação nominal AC-7a (Pe): | (230 V) Fase Única, SEM 9.2 kW (400 V) trifásico, NÃO 27.7 kW |
| Corrente Operacional nominal AC-7b (eue): | (230 V) Fase Única, Nº 22 UM (400 V) Fase Três, Nº 22 UM |
| Potência de operação nominal AC-7b (Pe): | (230 V) Fase Única, SEM a 3,7 kW (400 V) Fase Três, Nº 11 kW |
| Recomendado Chave De Fenda: | Circuito De Controle Pozidriv 1 Circuito Principal Pozidriv 2 |
| Nominal De Impulso Atmosférico Tensão (Uimp): | 6 kV |
| Tensão De Isolamento Nominal (Ueu): | acc. a IEC 60947-4-1 e din VDE 0110 (Gr. C) 500 V |
| Conectando-Se A Capacidade Do Circuito Principal: | Flexível com Virola 1x de 1,5 ... 16 mm2 Flexível com Virola 2x de 1,5 ... 10 mm2 Flexível com isolamento Virola 1x de 1,5 ... 16 mm2 Flexível com isolamento Virola 2x de 1,5 ... 10 mm2 Flexível 1x de 1,5 ... 16 mm2 Flexível 2x de 1,5 ... 10 mm2 Rígida 1x de 1,5 a 25 mm2 Rígida 2x de 1,5 ... 10 mm2 |
| Conectando-Se A Capacidade Do Circuito De Controle: | Flexível, com Virola de 1x 1 ... 2,5 mm2 Flexível com Virola 2x 0,75 a 1,5 mm2 Flexível com isolamento Virola 1x 1 ... 2,5 mm2 Flexível com isolamento Virola 2x 0,75 a 1 mm2 Flexível 1x 1 ... 2,5 mm2 Flexível 2x 1 ... 1,5 mm2 Rígida 1x 1 ... 4 mm2 Rígida 2x 1 ... 2,5 mm2 |
| Torque De Aperto: | Circuito de controle De 0,9 N·m Principal Circuito De 2,5 N·m |
| Comprimento De Decapagem Do Fio: | Circuito de controle 7 mm Principal Circuito de 13 mm |
| Grau de Proteção: | IP20 |
| Elétrica Durabilidade: | AC-1 (NENHUMA) 150000 ciclo AC-3 (NÃO) 150000 ciclo AC-7a (NÃO) 150000 ciclo AC-7b (NÃO) 150000 ciclo |
| Durabilidade Mecânica: | 1000000 ciclo |
| Número de Pólos: | Quatro |
| Número de Contatos Principais NC: | Zero |
| Número de Contatos Principal NÃO: | Quatro |
| Largura em Número de Modular Espaçamentos: | Três |
| Grau De Poluição: | Três |
| Normas: | IEC/EN 60947-1 IEC/EN 60947-4-1 UL 60947-1 UL 60947-4-1 IEC/EN 61095 |
Ambiental
| Ambiente Temperatura Do Ar: | Operação De -25 ... +55 °C Armazenamento -40 ... +80 °C |
| Máxima Altitude De Operação Admissível: | 2000 m |
| Resistência a Choque acc. IEC 60068-2-27: | 11 ms Pulso 15g |
| RoHS Status: | A seguir UE Diretiva 2011/65/UE |
Técnico UL/CSA
| Tensão de operação máxima UL/CSA: | Circuito principal 480 V CA |
| Potência UL/CSA: | (220 ... 240 V AC), Fase monofásica, 3 Hp (220 ... 240 V AC) trifásico, SEM 7,5 Hp (440 ... 480 V CA) Fase Única, SEM a 7,5 Hp (440 ... 480 V CA) trifásico, N.O 15 Hp |
| Conectando-se a Capacidade do Circuito Principal UL/CSA: | Sólida 16-4 AWG Encalhado 16-4 AWG |
| Conectando-se a Capacidade do Circuito de Controle UL/CSA: | Sólida 16-10 AWG Encalhado 16-10 AWG |
| Torque de aperto UL/CSA: | Circuito de controle 8 in·lb Principal Circuito de 20 in·lb |
Certificados e Declarações (Número do Documento)
| CB Certificado: | 1SAA920005-2001 |
| Certificado CCC: | 1SAA920003-3801 |
| cULus Certificado: | cUL E191658 |
| Declaração de Conformidade CE: | 1SAD938502-0302 |
| EAC Certificado: | 1SAA920001-2701 |
| Instruções e Manuais: | 2CDC103043M6801 |
| NF Certificado: | 1SAA920001-1202 |
| RMRS Certificado: | 1SAA920000-0705 |
| RoHS Informações: | 1SAD938501-0302 |
Informação Do Recipiente
| Pacote De Nível 1 Unidades: | 1 peça |
| Pacote De Nível 1 De Largura: | 57 mm |
| Pacote De Nível 1, Altura: | 92 mm |
| Pacote De Nível 1 Profundidade / Comprimento: | 69.5 mm |
| Pacote De Nível 1 Peso Bruto: | 0.405 kg |
| Pacote de Nível 1 EAN: | Quatro trilhões de treze mil seiscentos e quatorze milhões, quinhentos e vinte quatro mil, oitocentos e vinte |
| Pacote De Nível 2 Unidades: | 40 peça |
| Pacote De Nível 2, Largura: | 280 mm |
| Pacote De Nível 2 Altura: | 210 mm |
| Pacote De Nível 2 Profundidade / Comprimento: | 395 mm |
| Pacote de Nível 2 EAN: | Quatro trilhões de treze mil seiscentos e quatorze milhões, quinhentas e trinta e nove mil duzentos e treze |
Classificações
| Objeto Código De Classificação: | Q |
| ETIM 5: | EC001653 - Instalação de contator para o quadro de distribuição |
| ETIM 6: | EC001653 - Instalação de contator para o quadro de distribuição |
| ETIM 7: | EC001653 - Instalação de contator para o quadro de distribuição |
| eClass: | 7.0 27142308 |
| UNSPSC: | Trinta e nove milhões cento e vinte e um mil quinhentos e vinte nove |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG ABB COMMAND SIGNALING.pdf | 4 Mbytes |
|
| PDF CATALOG ABB CONTROL AUTOMATION EN.pdf | 1 Mbytes |
|
| PDF CATALOG ABB ENERGY EFFICIENCY EN.pdf | 4 Mbytes |
|
| PDF CATALOG ABB PROTECTION SAFETY EN.pdf | 10 Mbytes |
|
