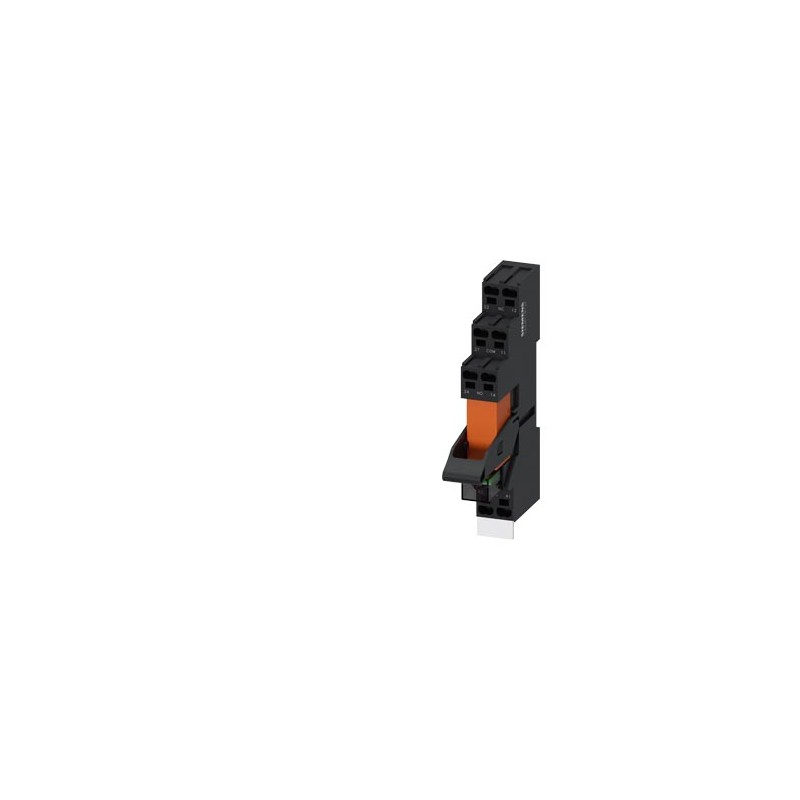

LZS:RT3D4L24 SIEMENS relè a spina apparecchio completo 1 W, DC 24 V modulo LED rosso zoccolo con separazione.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

LZS:RT3D4L24 SIEMENS relè a spina apparecchio completo 1 W, DC 24 V modulo LED rosso zoccolo con separazione..

LZS:RT3D4L24

SIEMENS

5

relè a spina apparecchio completo 1 W, DC 24 V modulo LED rosso zoccolo con separazione logica morsetto a molla (Push-in)

'SIRIUS Relè plug-in, full element, 24V DC, 1 CO, separazione logica, connessione a molla

Maggiori dettagli


CONTROLLO E CONTATTORI > Relè funzionali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $137.43
Prezzo unitario: $27.49
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici

relè a spina apparecchio completo 1 W, DC 24 V modulo LED rosso zoccolo con separazione logica morsetto a molla (Push-in)
marca del prodottoSIRIUS
denominazione del prodottoMorsetto d'interfaccia a relè estraibile
designazione del tipo di prodottoLZS
Dati tecnici generali
esecuzione della visualizzazione LEDSi
potenza attiva assorbita0,4 W
tensione di rilascio percentuale riferita alla tensione di ingresso10 %
grado di protezione IPIP20
frequenza di commutazione senza carico36 000 1/h
frequenza di commutazione con carico360 1/h
comportamento di commutazionemonostabile
esecuzione della funzione di commutazionecommutatore
esecuzione della funzione di commutazione a guida forzataNo
durata di vita meccanica (cicli di manovra) tip.30 000 000
durata di vita elettrica (cicli di manovra) con AC-15 con 230 V tip.100 000
corrente termica16 A
codice di riferimento secondo IEC 81346-2:2009K
Direttiva RoHS (data)05/01/2012
Circuito di comando/ Comando
tensione di alimentazione di comando con DC
● valore nominale24 V
fattore campo di lavoro valore nominale tensione di alimentazione di comando con DC
● valore iniziale0,9
● valore finale1,4
ritardo di chiusura
● con DC8 ms
ritardo di apertura
● con DC6 ms
esecuzione dell'azionamento relèpolarizzato
parte integrante del prodotto zoccolo da innestoSi
esecuzione del connettore baseZoccolo con separazione logica
Protezione da cortocircuito
esecuzione della cartuccia fusibile per protezione da cortocircuito dei blocchetti di contatti ausiliari necessariofusibile gG: 10 A
Circuito elettrico ausiliario
tipo di contatto di commutazioneContatto CO
materiale dei contatti di commutazioneAgNi 90/10
numero dei contatti nC per contatti ausiliari0
numero dei contatti nO per contatti ausiliari0
numero dei contatti CO per contatti ausiliari1
Circuito elettrico principale
tipo di tensioneDC
Indicatore
esecuzione della visualizzazione come visualizzazione di stato tramite LEDLED rosso
Connessioni /Morsetti
funzione del prodotto morsetto rimovibileNo
esecuzione del collegamento elettricomorsetti a molla
tipo di sezioni di conduttore collegabili
● filo rigido1x (0,75 ... 1,5), 2x (0,75 ... 1,0), 2x 1,5
● filo flessibile con lavorazione dell'estremità del conduttore1x (0,75 ... 1,5), 2x 0,75
● filo flessibile senza lavorazione dell'estremità del conduttore1x (0,75 ... 1,5), 2x (0,75 ... 1,0), 2x 1,5
● con conduttori AWG filo rigido1x (18 ... 16), 2x (18 ... 16)
● con conduttori AWG multifilare1x (18 ... 16), 2x (18 ... 16)
sezione di conduttore collegabile
● filo rigido0,75 ... 1,5 mm²
● filo flessibile con lavorazione dell'estremità del conduttore0,75 ... 1,5 mm²
● filo flessibile senza lavorazione dell'estremità del conduttore0,75 ... 1,5 mm²
numero AWG come sezione di conduttore collegabile codificata
● filo rigido18 ... 16
● multifilare18 ... 16
Montaggio/ Fissaggio/ Dimensioni
posizione di montaggioa piacere
tipo di fissaggiofissaggio a scatto
altezza98 mm
larghezza15,5 mm
profondità71 mm
distanza da rispettare
● per il montaggio in fila
— in avanti0 mm
— indietro0 mm
— verso l'alto0 mm
— verso il basso0 mm
— di lato0 mm
● da componenti messi a terra
— in avanti0 mm
— indietro0 mm
— verso l'alto0 mm
— di lato0 mm
— verso il basso0 mm
● da componenti in tensione
— in avanti0 mm
— indietro0 mm
— verso l'alto0 mm
— verso il basso0 mm
— di lato0 mm
Condizioni ambientali
temperatura ambiente
● durante l'esercizio-40 ... +70 °C
● durante l'immagazzinaggio-20 ... +70 °C
● durante il trasporto-20 ... +70 °C
Certificati/ Approvazioni

Download e manuali

General Product ApprovalDeclaration of Conformityother

Confirmation

VDE

EAC

UK Declaration of Conformity

EC/EU-Declaration of Conformity

Confirmation

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Generatore CAx online
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…)
Caratteristica: Derating
Ultima modifica:13/10/2021
Data
04/05/2022		Con riserva di modifiche
© Copyright Siemens 2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)LZS:RT3D4L24
Descrizionerelè a spina apparecchio completo 1 W, DC 24 V modulo LED rosso zoccolo con separazione logica morsetto a molla (Push-in)
Famiglia ProdottoMorsetti d'interfaccia a relè
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5AA / 41H
Metal FactorLB------
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : EAR99
Tempo minimo di produzione2 Giorno / Giorni
Peso netto0,060 Kg
Dimensioni dell'imballo85,50 x 103,00 x 77,50
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Quantità minima di ordinazione5
Informazioni aggiuntive sul prodotto
EAN4011209674721
UPC040892925616
Codice doganale85364190
LKZ_FDB/ CatalogIDCC-IC10
Gruppo prodotti5816
Group CodeR711
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.05.12
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Classificazioni
VersioneClassificazione
eClass627-37-16-01
eClass7.127-37-16-01
eClass827-37-16-01
eClass927-37-16-01
eClass9.127-37-16-01
ETIM5EC001437
ETIM6EC001437
ETIM7EC001437
ETIM8EC001437
UNSPSC1439-12-23-26
UNSPSC1539-12-23-26

Dati ETIM

ETIM: EC001437 - relè di commutazione

Valore Unità
esecuzione del collegamento elettrico (EF003961) raccordo a molla
con morsetti amovibili (EF003340) false
corrente nominale (EF000001) -A
tensione di alimentazione pilota nominale Us per DC (EF003980) ['-', '-']V
tipo di tensione per l’azionamento (EF008242) DC
azionamento, polarità (EF003355) polarizzato
comportamento di commutazione dell’azionamento (EF003356) monostabile
numero di contatti di riposo (EF008255) 0
numero di contatti di chiusura (EF008256) 0
numero di contatti invertitori (EF008257) 1
con contatti forzati (EF003357) false
tipo di contatto di commutazione (EF003358) contatto singolo
apparecchio completo con base (EF003359) true
con indicatore a LED (EF005950) true
grado di protezione (IP) (EF005474) IP20
Larghezza (EF000008) 15.5mm
Altezza (EF000040) 71.0mm
profondità (EF000049) 98.0mm
tensione di alimentazione pilota nominale Us per AC 50 Hz (EF003978) -V
tensione di alimentazione pilota nominale Us per AC 60 Hz (EF003979) -V
