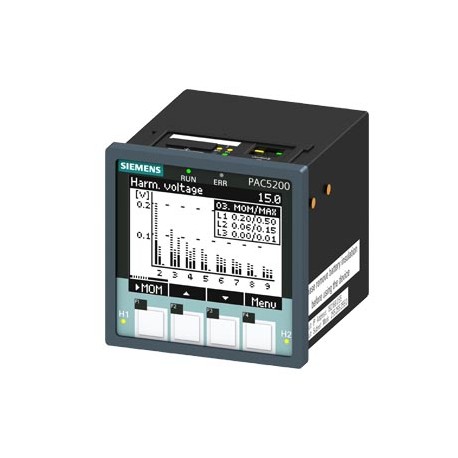

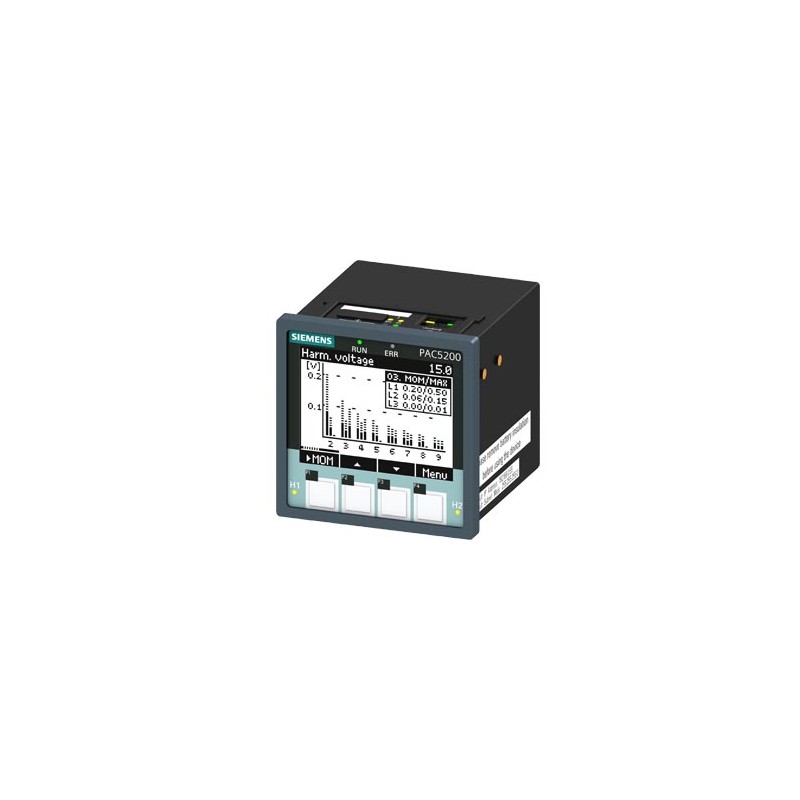

| SENTRON, dispositivo di misura e power quality recorder, 7KM PAC5200, LCD, L-L: 690 V, L-N: 400 V, 10 A, trifase Modbus TCP, energia apparente / attiva / reattiva / cos phi, armoniche: 2. - 40., THD, classe 0,5 secondo IEC61557-12 o classe 0,5S secondo IEC62053-22, alimentatore da rete wide-range, AC/DC, morsetto a vite |
| Versione |
| marca del prodotto | SENTRON |
| denominazione del prodotto | 7KM PAC5200 |
| esecuzione del prodotto | Advanced |
| designazione del tipo di prodotto | Dispositivo di misura e power quality recorder |
| tipo di acquisizione valori di misura | senza spazi |
| esecuzione della tensione di alimentazione | alimentatore ad ampio voltaggio |
| Dati tecnici generali |
| larghezza della sfinestratura | 94 mm |
| altezza della sfinestratura | 94 mm |
| grandezza costruttiva del multimetro | grandezza costruttiva 96 |
| modo di funzionamento per rilevamento dei valori di misura | |
| ● rilevamento automatico della frequenza di rete | Si |
| ● fissaggio a 50 Hz | No |
| ● fissaggio a 60 Hz | No |
| forma della curva della tensione | sinusoidale o distorta |
| frequenza di rete misurabile / valore iniziale | 45 Hz |
| frequenza di rete misurabile / valore finale | 65 Hz |
| Tensione di alimentazione |
| tipo di tensione / della tensione di alimentazione | AC/DC |
| categoria di misura / per tensione di alimentazione | CATIII |
| frequenza della tensione di alimentazione / valore nominale | |
| ● min. | 45 Hz |
| ● max. | 65 Hz |
| potenza apparente assorbita | |
| ● con modulo di ampliamento / max. | 6 VA |
| ● senza modulo di ampliamento / tip. | 6 VA |
| tolleranza simmetrica relativa / della tensione di alimentazione | 20 % |
| Classe di protezione |
| grado di protezione IP | |
| ● lato frontale | IP40 |
| ● posteriore | IP20 |
| classe di protezione dell'apparecchiatura / nello stato di installazione | classe di protezione II |
| Elettricità |
| corrente di impiego / con AC / valore nominale | 10 A |
| corrente misurabile | |
| ● 1 / con AC / valore nominale | 5 A |
| ● 2 / con AC / valore nominale | 5 A |
| Opportunità |
| idoneità all'impiego | montaggio a incasso in pannelli di comando fissi in ambienti chiusi |
| idoneità all'impiego / misuratore di potenza reattiva | Si |
| reticolo temporale impostabile / min. | 50 ms |
| Funzione del prodotto |
| funzione del prodotto | |
| ● misura di potenza reattiva | Si |
| ● misura di frequenza | Si |
| ● misura impulsi | Si |
| ● misura di tensione | Si |
| ● misura di corrente | Si |
| ● misura della potenza attiva | Si |
| Visualizzazione e funzionamento |
| esecuzione del display | LCD |
| numero dei tasti | 4 |
| colore / dello sfondo dell'indicatore | bianco |
| lingua nazionale / nella visualizzazione del display / viene supportato | de, en |
| indicazione del display invertibile (positivo <=> negativo) | Si |
| intensità di illuminazione della retroilluminazione sul display regolabile | Si |
| intensità di illuminazione della retroilluminazione sul display a riduzione temporizzata | Si |
| contrasto del display regolabile | Si |
| risoluzione schermo orizzontale | 128 |
| risoluzione verticale dello schermo | 96 |
| tempo di aggiornamento / sul display | |
| ● min. | 0,33 s |
| ● max. | 3 s |
| Ingressi Uscite |
| tensione di impiego / come tensione di uscita / con DC / max. ammissibile | 250 V |
| numero di ingressi digitali | 0 |
| esecuzione del collegamento elettrico / sulle uscite digitali | morsetti a vite |
| esecuzione delle uscite digitali | Uscita continua, uscita ad impulsi |
| numero delle uscite digitali | 2 |
| esecuzione dell'uscita di commutazione | elettronica |
| corrente di uscita | |
| ● sull'uscita digitale / per segnale <1> / min. | 100 mA |
| ● sull'uscita digitale / per segnale <1> / max. | 300 mA |
| ● sulle uscite digitali / con DC / max. | 100 mA |
| frequenza di commutazione / sull'uscita digitale / max. | 10 Hz |
| durata impulso | |
| ● valore iniziale | 50 ms |
| ● valore finale | 3 600 000 ms |
| caratteristica dell'uscita / resistente a cortocircuito | Si |
| resistenza interna / sulle uscite digitali | 35 Ω |
| categoria di misura / per segnali digitali | Cat. III |
| velocità di trasmissione | |
| ● 1 / con Fast Ethernet | 10 Mbit/s |
| ● 2 / con Fast Ethernet | 100 Mbit/s |
| Connessioni |
| tipo di sezioni di conduttore collegabili / sulle uscite digitali | |
| ● con conduttori AWG / filo rigido | 2,5 mm² |
| ● filo rigido | 2,5 mm² |
| ● filo flessibile / con lavorazione dell'estremità del conduttore | 1,5 mm² |
| tipo di sezioni di conduttore collegabili / sugli ingressi per tensione di alimentazione | |
| ● filo rigido | 2,5 mm² |
| ● filo flessibile / con lavorazione dell'estremità del conduttore | 2,5 mm² |
| tipo di sezioni di conduttore collegabili | |
| ● sugli ingressi di misura per tensione / filo rigido | 2,5 mm² |
| ● sugli ingressi di misura per tensione / filo flessibile / con lavorazione dell'estremità del conduttore | 2,5 mm² |
| ● sugli ingressi di misura per tensione / con conduttori AWG / filo rigido | Collegamento a vite |
| ● sugli ingressi di misura per corrente / filo rigido | 2,5 mm² |
| ● sugli ingressi di misura per corrente / filo flessibile / con lavorazione dell'estremità del conduttore | 2,5 mm² |
| ● sugli ingressi di misura per corrente / con conduttori AWG / filo rigido | Collegamento a vite |
| esecuzione del collegamento elettrico | |
| ● sugli ingressi per tensione di alimentazione | morsetti a vite |
| ● sugli ingressi di misura per tensione | morsetti a vite |
| ● sugli ingressi di misura per corrente | morsetti a vite |
| Progettazione meccanica |
| altezza | 96 mm |
| altezza / del display | 54 mm |
| larghezza | 96 mm |
| larghezza / del display | 72 mm |
| profondità | 147,9 mm |
| profondità di incasso | 102,9 mm |
| tipo di fissaggio / incasso in pannello di comando | Si |
| posizione di montaggio | verticale |
| peso netto | 809 g |
| Condizioni ambientali |
| altitudine di installazione / per altitudine s.l.m. / max. | 2 000 m |
| norma | |
| ● per EMC in settori industriali | IEC 61000-6-2 |
| ● per EMC contro scarica | IEC 61000-4-2 - scarica a contatto 6 kV; scarica in aria 8 kV |
| ● per EMC contro campi elettromagnetici ad alta frequenza | IEC 61000-4-3 80 MHz ... 3 GHz, 10 Vm |
| ● per EMC contro grandezze di disturbo a bassa frequenza indotte dai cavi (industria) | IEC 61000-6-4 |
| ● per EMC contro grandezze di disturbo indotte attraverso campi elettromagnetici ad alta frequenza | IEC 61000-4-6; 2008; 0,15 MHz - 80 MHz |
| ● per EMC contro campi magnetici con frequenze legate alla tecnica dell'energia | IEC 61000-4-8, Classe IV |
| ● per EMC contro veloci grandezze di disturbo elettriche transitorie | IEC 61000-4-4 Classe 3; 2 kV, 5 kHz |
| ● per EMC contro buchi e interruzioni di tensione | IEC 61000-4-11; 2004-03 |
| ● per EMC contro tensioni impulsive | IEC 61000-4-5 Classe di installazione 2, 2 kV/1 kV, |
| ● per caduta libera | IEC 60068-2-31 |
| ● per test ambientale di resistenza a calore umido, ciclica | IEC 60068-2-78 Test Ca |
| ● per test ambientale di resistenza a freddo | IEC 60068-2-1 Test Ad |
| ● per test ambientale di resistenza a calore secco | IEC 60068-2-2 Test Bd |
| temperatura ambiente / durante l'esercizio | |
| ● min. | -25 °C |
| ● max. | 55 °C |
| temperatura ambiente / durante l'immagazzinaggio | |
| ● min. | -40 °C |
| ● max. | 70 °C |
| umidità relativa / a 25 °C / senza condensa / durante l'esercizio | |
| ● min. | 75 % |
| ● max. | 95 % |
