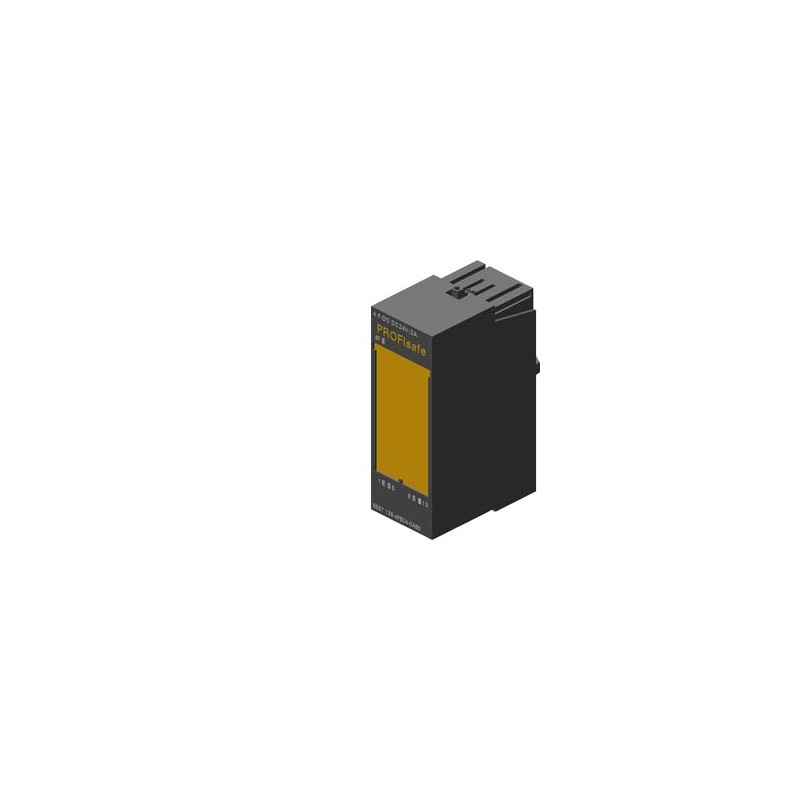

6ES7138-4FB04-0AB0 SIEMENS SIMATIC DP, modulo di elettronica per ET 200S, 4 F-DO PROFIsafe, DC 24V/2A, Largh..
6ES7138-4FB04-0AB0
SIEMENS
SIMATIC DP, modulo di elettronica per ET 200S, 4 F-DO PROFIsafe, DC 24V/2A, Largh. costr. 30 mm fino a PL E (ISO 13849), fino a SIL 3 (IEC 61508), anche utilizzabile in PROFINET- Configurazioni con IM 151-3 HF
sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo I/O digitale
AUTOMAZIONE > SIMATIC - Prodotto S7 fuori produzione
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS
Più venduti
▲Dettagli
▲ETIM: EC001599 - bus di campo, periferica remota – modulo I/O digitale
| Valore | Unità | |
|---|---|---|
| categoria secondo EN 954-1 (EF006782) | - | |
| tensione di alimentazione per AC 50 Hz (EF007532) | - | V |
| tensione di alimentazione per AC 60 Hz (EF007533) | - | V |
| tensione di alimentazione per DC (EF007534) | ['20.4', '28.8'] | V |
| tipo di tensione di alimentazione (EF002991) | DC | |
| numero di ingressi digitali (EF001992) | 0 | |
| numero di uscite digitali (EF001993) | 4 | |
| ingressi digitali configurabili (EF008516) | - | |
| uscite digitali configurabili (EF008520) | true | |
| corrente d’entrata per segnale 1 (EF001428) | - | mA |
| tensione ammessa nell’ingresso (EF007554) | ['-', '-'] | V |
| tipo di tensione d’ingresso (EF003033) | - | |
| tipo di uscita digitale (EF003601) | altri | |
| corrente d’uscita (EF003202) | 2.0 | A |
| tensione ammessa nell’uscita (EF007553) | ['20.4', '28.8'] | V |
| tipo di tensione d’uscita (EF008222) | DC | |
| protezione da corto circuito, uscite presenti (EF003203) | true | |
| numero di interfacce HW Industrial Ethernet (EF003020) | 0 | |
| numero di interfacce HW PROFINET (EF006932) | 0 | |
| numero di interfacce HW seriali RS232 (EF003021) | 0 | |
| numero di interfacce HW seriali RS422 (EF003022) | 0 | |
| numero di interfacce HW seriali RS485 (EF003023) | 0 | |
| numero di interfacce HW seriali TTY (EF003024) | 0 | |
| numero di interfacce HW parallele (EF003026) | 0 | |
| numero di interfacce HW wireless (EF006933) | 0 | |
| numero di interfacce HW USB (EF003025) | 0 | |
| numero di interfacce HW altre (EF003027) | 0 | |
| con interfaccia ottica (EF003028) | false | |
| supporta protocollo TCP/IP (EF003050) | false | |
| supporta protocollo PROFIBUS (EF003052) | true | |
| supporta protocollo CAN (EF003053) | false | |
| supporta protocollo INTERBUS (EF003054) | false | |
| supporta protocollo ASI (EF003051) | false | |
| supporta protocollo EIB (EF003055) | false | |
| supporta protocollo Modbus (EF003057) | false | |
| supporta protocollo Data-Highway (EF003058) | false | |
| supporta protocollo DeviceNet (EF003059) | false | |
| supporta protocollo SUCONET (EF003060) | false | |
| supporta il protocollo per LON (EF003017) | false | |
| supporta il protocollo per PROFINET IO (EF007525) | true | |
| supporta il protocollo per PROFINET CBA (EF007524) | false | |
| supporta il protocollo per SERCOS (EF006657) | false | |
| supporta il protocollo per Foundation Fieldbus (EF007522) | false | |
| supporta il protocollo per EtherNet/IP (EF007521) | false | |
| supporta il protocollo per AS-Interface Safety at Work (EF007519) | false | |
| supporta il protocollo per DeviceNet Safety (EF007520) | false | |
| protocollo INTERBUS per Safety (EF006662) | false | |
| supporta il protocollo per PROFIsafe (EF007526) | true | |
| supporta il protocollo per SafetyBUS p (EF007527) | false | |
| supporta il protocollo per altri sistemi bus (EF003062) | false | |
| standard radio Bluetooth (EF007178) | false | |
| standard radio WLAN 802.11 (EF007179) | false | |
| standard radio GPRS (EF008523) | false | |
| standard radio GSM (EF008524) | false | |
| standard radio UMTS (EF008525) | false | |
| link IO master (EF007298) | false | |
| componenti del sistema (EF004118) | true | |
| grado di protezione (IP) (EF005474) | IP20 | |
| esecuzione del collegamento elettrico (EF003961) | raccordo a vite/molla | |
| collegamento bus di campo tramite accoppiatore separato possibile (EF004002) | true | |
| montaggio su guida portante possibile (EF003972) | true | |
| montaggio a parete/diretto possibile (EF007020) | true | |
| montaggio frontale possibile (EF007016) | true | |
| montaggio su rack possibile (EF007018) | false | |
| adatto per funzioni di sicurezza (EF001597) | true | |
| SIL secondo IEC 61508 (EF009889) | 3 | |
| livello di performance secondo EN ISO 13849-1 (EF007399) | livello e | |
| risorsa corrispondente (Ex ia) (EF004141) | false | |
| risorsa corrispondente (Ex ib) (EF004142) | false | |
| categoria di protezione antideflagrante per gas (EF003997) | ATEX esecuzione antideflagrante per gas, cat. 3G | |
| categoria di protezione antideflagrante per polvere (EF003998) | altri | |
| Larghezza (EF000008) | 30.0 | mm |
| Altezza (EF000040) | 81.0 | mm |
| profondità (EF000049) | 52.0 | mm |
| tempo di ritardo al cambio di segnale (EF002382) | - | ms |
| SIMATIC DP, modulo di elettronica per ET 200S, 4 F-DO PROFIsafe, DC 24V/2A, Largh. costr. 30 mm fino a PL E (ISO 13849), fino a SIL 3 (IEC 61508), anche utilizzabile in PROFINET- Configurazioni con IM 151-3 HF | ||
| Tensione di alimentazione | ||
| Tensione di carico L+ | ||
| ● Valore nominale (DC) | 24 V | |
| ● Protezione da inversione polarità | No | |
| Corrente d'ingresso | ||
| Dalla tensione di carico L+ (senza carico), tipica | 100 mA | |
| dal bus backplane DC 3,3 V, max. | 28 mA | |
| Potenza dissipata | ||
| Potenza dissipata, tip. | 3,5 W | |
| Uscite digitali | ||
| Tipo di uscita digitale | transistor | |
| Numero di uscite | 4 | |
| Protezione da cortocircuito | Sì | |
| Limitazione dell'extratensione induttiva di apertura su | tip. (2L+) -47 V | |
| Comando di un ingresso digitale | No | |
| Potere di interruzione delle uscite | ||
| ● con carico lampade, max. | 10 W | |
| Campo della resistenza di carico | ||
| ● Limite inferiore | 12 Ω | |
| ● Limite superiore | 1 kΩ | |
| Tensione d'uscita | ||
| ● per segnale "1", min. | L+ (-2,0 V), interruttore verso P: L+ (-1,5 V), caduta di tensione sull'interruttore verso M: max. 0,5 V | |
| Corrente d'uscita | ||
| ● per segnale "1" valore nominale | 2 A | |
| ● per segnale "1" campo consentito, min. | 20 mA | |
| ● per segnale "1" campo consentito, max. | 2,4 A | |
| ● per segnale "0" corrente residua, max. | 0,5 mA; Interruttore su P e interruttore su M | |
| Collegamento in parallelo di due uscite | ||
| ● per aumento di potenza | No | |
| ● per il comando ridondante di un carico | No | |
| Frequenza di commutazione | ||
| ● con carico ohmico, max. | 30 Hz; simmetr. | |
| ● con carico induttivo, max. | 0,1 Hz; simmetr. | |
| ● con carico lampade, max. | 10 Hz; simmetr. | |
| Corrente totale delle uscite | ||
| ● Corrente per ogni modulo, max. | 6 A | |
| Corrente totale delle uscite (per gruppo) | ||
| Posizione di montaggio orizzontale | ||
| — fino a 40 °C, max. | 6 A | |
| — fino a 55 °C, max. | 5 A | |
| — fino a 60 °C, max. | 4 A | |
| Posizione di montaggio verticale | ||
| — fino a 40 °C, max. | 4 A | |
| Lunghezza cavo | ||
| ● con schermatura, max. | 500 m | |
| ● senza schermatura, max. | 500 m | |
| Allarmi/diagnostica/informazioni di stato | ||
| Funzione di diagnostica | Sì | |
| Diagnostica | ||
| ● Rottura conduttore | Sì | |
| ● Cortocircuito | Sì | |
| LED di visualizzazione diagnostica | ||
| ● Errore cumulativo SF (rosso) | Sì | |
| ● Visualizzazione di stato uscita digitale (verde) | Sì | |
| Separazione di potenziale | ||
| Separazione di potenziale delle uscite digitali | ||
| ● tra i singoli canali | No | |
| ● tra i canali e il bus backplane | Sì | |
| ● Tra i canali e la tensione di carico L+ | No | |
| Norme, omologazioni, certificati | ||
| Massima classe di sicurezza raggiungibile nel funzionamento di sicurezza | ||
| ● Performance Level secondo ISO 13849-1 | PLe | |
| ● SIL secondo IEC 61508 | SIL 3 | |
| Dimensioni | ||
| Larghezza | 30 mm | |
| Altezza | 81 mm | |
| Profondità | 52 mm | |
| Pesi | ||
| Peso, ca. | 85 g | |
| Ultima modifica: | 25/08/2020 | |
| Prodotto | |||||||||||||||||||||||||||||||||||||
| Numero Articolo (MFN) | 6ES7138-4FB04-0AB0 | ||||||||||||||||||||||||||||||||||||
| Descrizione | SIMATIC DP, modulo di elettronica per ET 200S, 4 F-DO PROFIsafe, DC 24V/2A, Largh. costr. 30 mm fino a PL E (ISO 13849), fino a SIL 3 (IEC 61508), anche utilizzabile in PROFINET- Configurazioni con IM 151-3 HF | ||||||||||||||||||||||||||||||||||||
| Famiglia Prodotto | Moduli di elettronica F | ||||||||||||||||||||||||||||||||||||
| Product Lifecycle (PLM) | PM300:Active Product | ||||||||||||||||||||||||||||||||||||
| PLM Effective Date | Annuncio di obsolescenza a partire dal: 01.10.20 | ||||||||||||||||||||||||||||||||||||
| Dettagli Prezzo | |||||||||||||||||||||||||||||||||||||
| Codice sconto / Gruppo sconti Headquarter | 5AV / 241 | ||||||||||||||||||||||||||||||||||||
| Metal Factor | None | ||||||||||||||||||||||||||||||||||||
| Informazioni sulla consegna | |||||||||||||||||||||||||||||||||||||
| Disposizioni di controllo Esportazioni | AL : N / ECCN : EAR99H | ||||||||||||||||||||||||||||||||||||
| Tempo minimo di produzione | 1 Giorno / Giorni | ||||||||||||||||||||||||||||||||||||
| Peso netto | 0,090 Kg | ||||||||||||||||||||||||||||||||||||
| Dimensioni del prodotto (W x L X H) | Non disponibile | ||||||||||||||||||||||||||||||||||||
| Dimensioni dell'imballo | 6,50 x 8,80 x 3,80 | ||||||||||||||||||||||||||||||||||||
| Package size unit of measure | CM | ||||||||||||||||||||||||||||||||||||
| Unità Quantità | 1 Pezzo | ||||||||||||||||||||||||||||||||||||
| Quantità imballo | 1 | ||||||||||||||||||||||||||||||||||||
| Informazioni aggiuntive sul prodotto | |||||||||||||||||||||||||||||||||||||
| EAN | 4025515081111 | ||||||||||||||||||||||||||||||||||||
| UPC | 887621781200 | ||||||||||||||||||||||||||||||||||||
| Codice doganale | 85389091 | ||||||||||||||||||||||||||||||||||||
| LKZ_FDB/ CatalogID | ST76 | ||||||||||||||||||||||||||||||||||||
| Gruppo prodotti | 4206 | ||||||||||||||||||||||||||||||||||||
| Group Code | R111 | ||||||||||||||||||||||||||||||||||||
| Paese d'origine | Germania | ||||||||||||||||||||||||||||||||||||
| Conforme alla direttiva RoHS. | Conforme a RoHS da: 23.01.14 | ||||||||||||||||||||||||||||||||||||
| Product class | A: senza problemi. Riutilizzabile a breve | ||||||||||||||||||||||||||||||||||||
| Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso | - | ||||||||||||||||||||||||||||||||||||
| REACH Art. 33 Duty to inform according to the current list of candidates |
| ||||||||||||||||||||||||||||||||||||
| Classificazioni | |||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE SIEMENS EN.pdf | 120 Mbytes |
|
| PDF CATALOGUE SIEMENS EN.pdf | 104 Mbytes |
|
| 6ES7138-4FB04-0AB0 6ES7138-4FB04-0AB0 IT_6ES7138-4FB04-0AB0.pdf | 120 Kbytes |
|
