> SIEMENS>AUTOMAZIONE>6ES7138-4DB03-0AB0 SIEMENS SIMATIC DP, modulo di elettronica per ET 200S, 1 SSI 25 bit/1MHz Larghezza costru..
Prodotto precedente Prodotto successivo

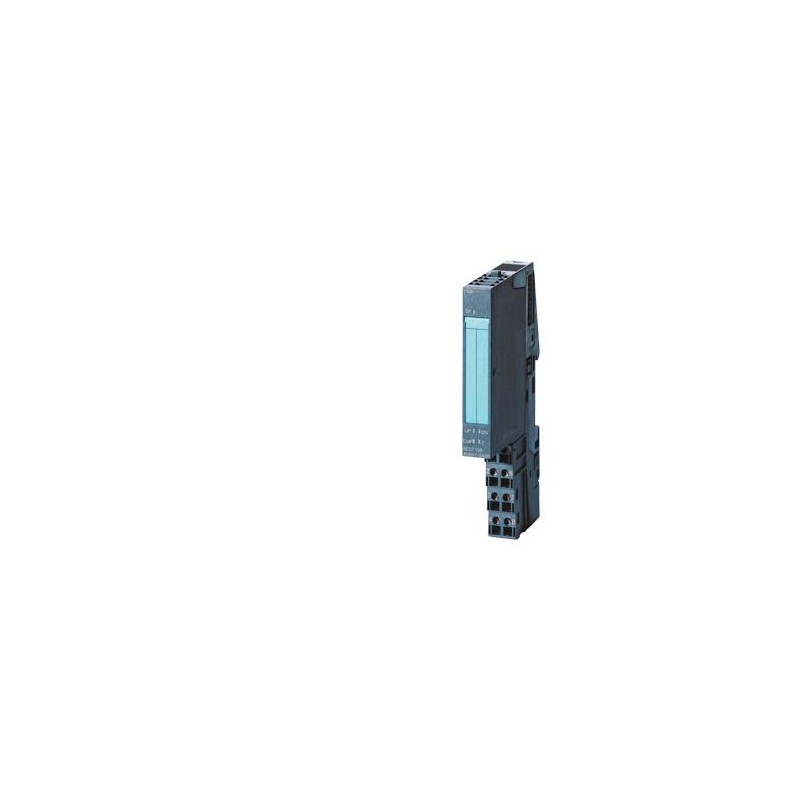

6ES7138-4DB03-0AB0 SIEMENS SIMATIC DP, modulo di elettronica per ET 200S, 1 SSI 25 bit/1MHz Larghezza costru.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

6ES7138-4DB03-0AB0 SIEMENS SIMATIC DP, modulo di elettronica per ET 200S, 1 SSI 25 bit/1MHz Larghezza costru..

6ES7138-4DB03-0AB0

SIEMENS

SIMATIC DP, modulo di elettronica per ET 200S, 1 SSI 25 bit/1MHz Larghezza costruttiva 15mm, modulo per il collegamento di encoder assoluti con interfaccia SSI interfaccia seriale sincrona con DI e valore di comparazione con sincronismo di clock

Maggiori dettagli


AUTOMAZIONE > SIMATIC - Prodotto S7 fuori produzione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


ETIM: EC001601 - bus di campo, periferica remota – modulo funzionale/tecnologico

Valore Unità
tipo di protezione (NEMA) (EF011959) -
tensione di alimentazione per AC 50 Hz (EF007532) ['-', '-']V
tensione di alimentazione per AC 60 Hz (EF007533) ['-', '-']V
tensione di alimentazione per DC (EF007534) ['20.4', '28.8']V
tipo di tensione di alimentazione (EF002991) DC
numero di funzioni (EF003244) -
numero di interfacce HW Industrial Ethernet (EF003020) 0
numero di interfacce HW PROFINET (EF006932) 0
numero di interfacce HW seriali RS232 (EF003021) 0
numero di interfacce HW seriali RS422 (EF003022) 0
numero di interfacce HW seriali RS485 (EF003023) 0
numero di interfacce HW seriali TTY (EF003024) 0
numero di interfacce HW parallele (EF003026) 0
numero di interfacce HW wireless (EF006933) 0
numero di interfacce HW USB (EF003025) 0
numero di interfacce HW altre (EF003027) 0
con interfaccia ottica (EF003028) false
supporta protocollo TCP/IP (EF003050) false
supporta protocollo PROFIBUS (EF003052) false
supporta protocollo CAN (EF003053) false
supporta protocollo INTERBUS (EF003054) false
supporta protocollo ASI (EF003051) false
supporta protocollo EIB (EF003055) false
supporta protocollo Modbus (EF003057) false
supporta protocollo Data-Highway (EF003058) false
supporta protocollo DeviceNet (EF003059) false
supporta protocollo SUCONET (EF003060) false
supporta il protocollo per LON (EF003017) false
supporta il protocollo per PROFINET IO (EF007525) false
supporta il protocollo per PROFINET CBA (EF007524) false
supporta il protocollo per SERCOS (EF006657) false
supporta il protocollo per Foundation Fieldbus (EF007522) false
supporta il protocollo per EtherNet/IP (EF007521) false
supporta il protocollo per AS-Interface Safety at Work (EF007519) false
supporta il protocollo per DeviceNet Safety (EF007520) false
protocollo INTERBUS per Safety (EF006662) false
supporta il protocollo per PROFIsafe (EF007526) false
supporta il protocollo per SafetyBUS p (EF007527) false
supporta il protocollo per altri sistemi bus (EF003062) false
standard radio Bluetooth (EF007178) false
standard radio WLAN 802.11 (EF007179) false
standard radio GPRS (EF008523) false
standard radio GSM (EF008524) false
standard radio UMTS (EF008525) false
link IO master (EF007298) false
componenti del sistema (EF004118) true
adatto per conteggio (EF003248) false
adatto per pesatura (EF003249) false
adatto per regolazione temperatura (EF008344) false
adatto per regolazione saldatura (EF003251) false
adatto per regolazione pressione (EF003252) false
adatto per NC (EF003253) false
adatto per rilevamento percorso (EF003255) true
adatto per CNC (EF003256) false
adatto per SSI (EF003254) true
adatto per rilevamento valore incrementale (EF003258) true
adatto per rilevamento valore assoluto (EF003259) true
adatto per regolazione portata (EF003260) false
adatto per misurazione portata (EF003261) false
adatto per controllo contornatura (EF003262) false
adatto per controllo camma (EF003263) false
adatto per sega volante (EF003264) false
adatto per regolazione multiasse (EF003265) false
adatto per regolazione monoasse (EF003266) false
adatto per posizionamento multiasse (EF003267) false
adatto per posizionamento monoasse (EF003268) true
blocco funzionale blocco del riavvio (EF007212) false
blocco funzionale del reset automatico (EF007208) false
blocco funzionale per controllo del contattore (EF007467) false
blocco funzionale arresto d’emergenza (EF007211) false
blocco funzionale di dispositivi di protezione attivi senza contatto (EF007209) false
blocco funzionale tasto di consenso (EF007214) false
blocco funzionale circuito a due mani (EF007215) false
blocco funzionale di selezione del modo di funzionamento (EF007210) false
blocco funzionale controllo accesso (EF007213) false
grado di protezione (IP) (EF005474) IP20
collegamento bus di campo tramite accoppiatore separato possibile (EF004002) true
misurazione di frequenza (EF000599) false
montaggio su guida portante possibile (EF003972) true
montaggio a parete/diretto possibile (EF007020) true
montaggio frontale possibile (EF007016) true
montaggio su rack possibile (EF007018) false
adatto per funzioni di sicurezza (EF001597) false
categoria secondo EN 954-1 (EF006782) -
SIL secondo IEC 61508 (EF009889) -
livello di performance secondo EN ISO 13849-1 (EF007399) -
risorsa corrispondente (Ex ia) (EF004141) false
risorsa corrispondente (Ex ib) (EF004142) false
categoria di protezione antideflagrante per gas (EF003997) ATEX esecuzione antideflagrante per gas, cat. 3G
categoria di protezione antideflagrante per polvere (EF003998) senza
Larghezza (EF000008) 15.0mm
Altezza (EF000040) 81.0mm
profondità (EF000049) 52.0mm


SIMATIC DP, modulo di elettronica per ET 200S, 1 SSI 25 bit/1MHz Larghezza costruttiva 15mm, modulo per il collegamento di encoder assoluti con interfaccia SSI interfaccia seriale sincrona con DI e valore di comparazione con sincronismo di clock
Tensione di alimentazione
Tensione di carico L+
● Valore nominale (DC)24 V
● Campo consentito, limite inferiore (DC)20,4 V
● Campo consentito, limite superiore (DC)28,8 V
● Protezione da inversione polaritàSì
Corrente d'ingresso
dalla tensione di carico L+ (senza carico), max.40 mA
dal bus backplane DC 3,3 V, max.10 mA
Alimentazione del trasduttore
Alimentazione dei trasduttori a 24 V
● 24 VSì
● Protezione da cortocircuitoSì
● Corrente d'uscita, max.500 mA
Alimentazione di trasduttori assoluti (SSI)
● Trasduttori assoluti (SSI)Sì
● Tipo della tensione d'uscitaL+ (-0,8 V)
● Protezione da cortocircuitoSì
● Corrente d'uscita, max.500 mA
Potenza dissipata
Potenza dissipata, tip.1 W
Configurazione hardware
Sostituzione del modulo
● Sostituzione del modulo durante l'esercizio dell'IM-DPSì
● Sostituzione del modulo sotto tensione di processoSì
Ingressi digitali
Numero di ingressi1
Tensione d'ingresso
● per segnale "0"-30 ... +5 V
● per segnale "1"+11 ... +30 V
Corrente d'ingresso
● per segnale "0", max. (corrente di riposo ammissibile)2 mA
● per segnale "1", tip.9 mA
Ritardo sull'ingresso (con valore nominale della tensione d'ingresso)
per ingressi standard
— da "0" a "1", max.300 µs
— da "1" a "0", max.300 µs
Lunghezza cavo
● con schermatura, max.50 m
Trasduttori
Numero di trasduttori collegabili, max.1
Trasduttori collegabili
● Trasduttori assoluti (SSI)Sì
● Sensore a 2 filiSì; Tipo 2
Segnali di trasduttori assoluti (SSI)
● Segnale d'ingressosecondo RS 422
● Lunghezza telegramma, parametrizzabile13, 14, 16, 21, 24 & 25 bit
● Codice binarioSì
● Codice GraySì
● Lunghezza cavo schermato, max.320 m; a 125 kHz
● Tempo monoflop16, 32, 48 & 64 µs
Allarmi/diagnostica/informazioni di stato
LED di visualizzazione diagnostica
● Errore cumulativo SF (rosso)Sì
● Visualizzazione di stato ingresso digitale (verde)Sì
● Visualizzazione di stato conteggio in avanti (verde)Sì
● Visualizzazione di stato conteggio indietro (verde)Sì
Separazione di potenziale
Separazione di potenziale degli ingressi digitali
● Separazione di potenziale degli ingressi digitaliNo; stesso potenziale con L+ e SSI
Separazione di potenziale dei contatori
● tra i canali e il bus backplaneSì
● Tra i canali e la tensione di carico L+No
Dimensioni
Larghezza15 mm
Altezza81 mm
Profondità52 mm
Pesi
Peso, ca.40 g
Ultima modifica:19/08/2020


Prodotto
Numero Articolo (MFN)6ES7138-4DB03-0AB0
DescrizioneSIMATIC DP, modulo di elettronica per ET 200S, 1 SSI 25 bit/1MHz Larghezza costruttiva 15mm, modulo per il collegamento di encoder assoluti con interfaccia SSI interfaccia seriale sincrona con DI e valore di comparazione con sincronismo di clock
Famiglia ProdottoModulo SSI
Product Lifecycle (PLM)PM300:Active Product
PLM Effective DateAnnuncio di obsolescenza a partire dal: 01.10.20
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5AJ / 250
Metal FactorNone
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : EAR99H
Tempo minimo di produzione1 Giorno / Giorni
Peso netto0,045 Kg
Dimensioni del prodotto (W x L X H)Non disponibile
Dimensioni dell'imballo6,30 x 9,30 x 2,30
Package size unit of measureCM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4025515075035
UPC662643400748
Codice doganale85389091
LKZ_FDB/ CatalogIDST76
Gruppo prodotti4056
Group CodeR111
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 31.03.08
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-24-26-05
eClass7.127-24-26-05
eClass827-24-26-05
eClass927-24-26-05
eClass9.127-24-26-05
ETIM4EC001601
ETIM5EC001601
ETIM6EC001601
ETIM7EC001601
IDEA43567
UNSPSC1432-15-17-05
UNSPSC1532-15-17-05

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
6ES7138-4DB03-0AB0 IT_6ES7138-4DB03-0AB0.pdf 119 Kbytes 6ES7138-4DB03-0AB0 IT_6ES7138-4DB03-0AB0.pdf
