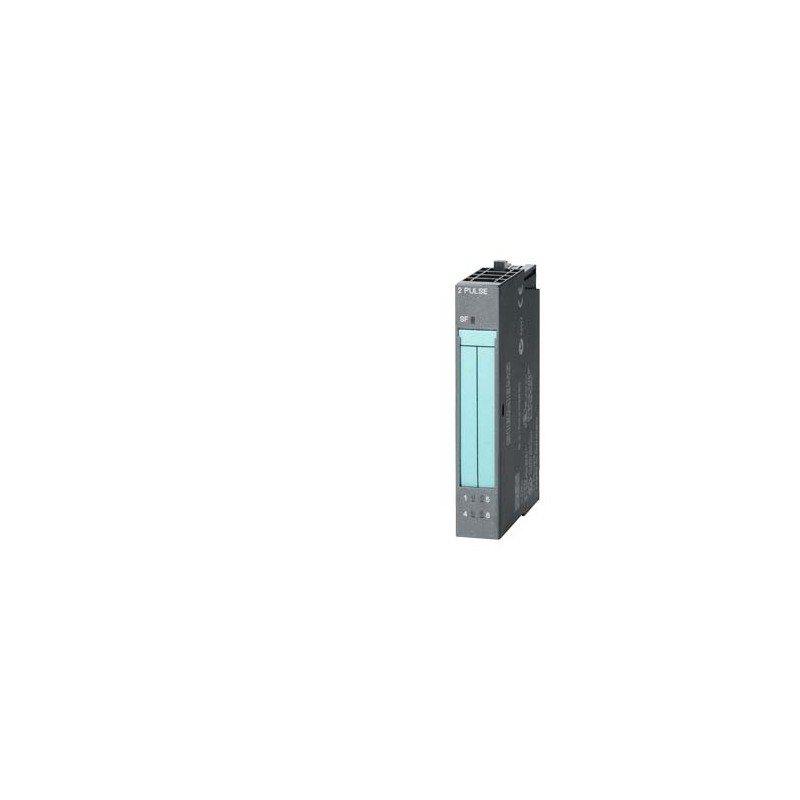

6AG1138-4DD01-7AB0 SIEMENS SIPLUS ET 200S EM 2 impulsi -25 ... +70 °C, con Conformal Coating based on 6ES713.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

6AG1138-4DD01-7AB0 SIEMENS SIPLUS ET 200S EM 2 impulsi -25 ... +70 °C, con Conformal Coating based on 6ES713..

6AG1138-4DD01-7AB0

SIEMENS

SIPLUS ET 200S EM 2 impulsi -25 ... +70 °C, con Conformal Coating based on 6ES7138-4DD01-0AB0 . modulo di elettronica 2 impulsi generatore di impulsi e modulo timer larghezza 15 mm, 2 canali

SIPLUS ET 200, 1 modulo elettronico per ET 200S EM 2 PREMERE , temperatura di lavoro da -25 a +70 ° C, con un livello di protezione speciale, basato su 6ES7138-4DD01-0AB0

Maggiori dettagli


AUTOMAZIONE > SIPLUS Extreme (LOGO, S7-1200, S7-1500, ecc.)

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


ETIM: EC001601 - bus di campo, periferica remota – modulo funzionale/tecnologico

Valore Unità
tipo di protezione (NEMA) (EF011959) -
collegamento bus di campo tramite accoppiatore separato possibile (EF004002) -
tensione di alimentazione per AC 50 Hz (EF007532) ['-', '-']V
tensione di alimentazione per AC 60 Hz (EF007533) ['-', '-']V
tensione di alimentazione per DC (EF007534) ['19.2', '28.8']V
tipo di tensione di alimentazione (EF002991) DC
numero di funzioni (EF003244) -
numero di interfacce HW Industrial Ethernet (EF003020) 0
numero di interfacce HW PROFINET (EF006932) 0
numero di interfacce HW seriali RS232 (EF003021) 0
numero di interfacce HW seriali RS422 (EF003022) 0
numero di interfacce HW seriali RS485 (EF003023) 0
numero di interfacce HW seriali TTY (EF003024) 0
numero di interfacce HW parallele (EF003026) 0
numero di interfacce HW wireless (EF006933) 0
numero di interfacce HW USB (EF003025) 0
numero di interfacce HW altre (EF003027) 0
con interfaccia ottica (EF003028) false
supporta protocollo TCP/IP (EF003050) false
supporta protocollo PROFIBUS (EF003052) false
supporta protocollo CAN (EF003053) false
supporta protocollo INTERBUS (EF003054) false
supporta protocollo ASI (EF003051) false
supporta protocollo EIB (EF003055) false
supporta protocollo Modbus (EF003057) false
supporta protocollo Data-Highway (EF003058) false
supporta protocollo DeviceNet (EF003059) false
supporta protocollo SUCONET (EF003060) false
supporta il protocollo per LON (EF003017) false
supporta il protocollo per PROFINET IO (EF007525) false
supporta il protocollo per PROFINET CBA (EF007524) false
supporta il protocollo per SERCOS (EF006657) false
supporta il protocollo per Foundation Fieldbus (EF007522) false
supporta il protocollo per EtherNet/IP (EF007521) false
supporta il protocollo per AS-Interface Safety at Work (EF007519) false
supporta il protocollo per DeviceNet Safety (EF007520) false
protocollo INTERBUS per Safety (EF006662) false
supporta il protocollo per PROFIsafe (EF007526) false
supporta il protocollo per SafetyBUS p (EF007527) false
supporta il protocollo per altri sistemi bus (EF003062) false
standard radio Bluetooth (EF007178) false
standard radio WLAN 802.11 (EF007179) false
standard radio GPRS (EF008523) false
standard radio GSM (EF008524) false
standard radio UMTS (EF008525) false
link IO master (EF007298) false
componenti del sistema (EF004118) true
adatto per conteggio (EF003248) false
adatto per pesatura (EF003249) false
adatto per regolazione temperatura (EF008344) false
adatto per regolazione saldatura (EF003251) false
adatto per regolazione pressione (EF003252) false
adatto per NC (EF003253) false
adatto per rilevamento percorso (EF003255) false
adatto per CNC (EF003256) false
adatto per SSI (EF003254) false
adatto per rilevamento valore incrementale (EF003258) false
adatto per rilevamento valore assoluto (EF003259) false
adatto per regolazione portata (EF003260) false
adatto per misurazione portata (EF003261) false
adatto per controllo contornatura (EF003262) false
adatto per controllo camma (EF003263) false
adatto per sega volante (EF003264) false
adatto per regolazione multiasse (EF003265) false
adatto per regolazione monoasse (EF003266) false
adatto per posizionamento multiasse (EF003267) false
adatto per posizionamento monoasse (EF003268) false
blocco funzionale blocco del riavvio (EF007212) false
blocco funzionale del reset automatico (EF007208) false
blocco funzionale per controllo del contattore (EF007467) false
blocco funzionale arresto d’emergenza (EF007211) false
blocco funzionale di dispositivi di protezione attivi senza contatto (EF007209) false
blocco funzionale tasto di consenso (EF007214) false
blocco funzionale circuito a due mani (EF007215) false
blocco funzionale di selezione del modo di funzionamento (EF007210) false
blocco funzionale controllo accesso (EF007213) false
grado di protezione (IP) (EF005474) IP20
misurazione di frequenza (EF000599) false
montaggio su guida portante possibile (EF003972) true
montaggio a parete/diretto possibile (EF007020) true
montaggio frontale possibile (EF007016) true
montaggio su rack possibile (EF007018) false
adatto per funzioni di sicurezza (EF001597) false
categoria secondo EN 954-1 (EF006782) -
SIL secondo IEC 61508 (EF009889) -
livello di performance secondo EN ISO 13849-1 (EF007399) -
risorsa corrispondente (Ex ia) (EF004141) false
risorsa corrispondente (Ex ib) (EF004142) false
categoria di protezione antideflagrante per gas (EF003997) ATEX esecuzione antideflagrante per gas, cat. 3G
categoria di protezione antideflagrante per polvere (EF003998) senza
Larghezza (EF000008) 15.0mm
Altezza (EF000040) 81.0mm
profondità (EF000049) 52.0mm


SIPLUS ET 200S EM 2 impulsi -25 ... +70 °C, con Conformal Coating based on 6ES7138-4DD01-0AB0 . modulo di elettronica 2 impulsi generatore di impulsi e modulo timer larghezza 15 mm, 2 canali
Tensione di alimentazione
Tensione di carico L+
● Valore nominale (DC)24 V; dal modulo Power
● Protezione da inversione polaritàSì
Corrente d'ingresso
dalla tensione di carico L+ (senza carico), max.40 mA
dal bus backplane DC 3,3 V, max.10 mA
Alimentazione del trasduttore
Tipo della tensione d'uscitaL+ (-0,8 V)
Protezione da cortocircuitoSì
Corrente d'uscita
● Valore nominale500 mA
Potenza dissipata
Potenza dissipata, tip.1,8 W
Ingressi digitali
Numero di ingressi2
Caratteristica d'ingresso secondo IEC 61131, Tipo 2Sì
Tensione d'ingresso
● Valore nominale (DC)24 V
● per segnale "0"-30 ... +5 V
● per segnale "1"+11 ... +30 V
Corrente d'ingresso
● per segnale "1", tip.9 mA
Ritardo sull'ingresso (con valore nominale della tensione d'ingresso)
● Frequenza d'ingresso (con 0,1 ms di tempo di ritardo), max.20 kHz
● Larghezza minima dell'impulso per la reazione del programma100 µs
Lunghezza cavo
● con schermatura, max.100 m
Uscite digitali
Numero di uscite2
Protezione da cortocircuitoSì
● Soglia d'intervento, tip.10 A
Limitazione dell'extratensione induttiva di apertura suL+ (-50 ... -65 V)
Comando di un ingresso digitaleSì
Precisione di durata impulso±(durata periodo x 100 ppm), ±100 µs con un carico ≤ 50 Ohm
Durata impulso minima100 µs
Potere di interruzione delle uscite
● con carico lampade, max.10 W
Tensione d'uscita
● per segnale "1", min.L+ (-1 V)
Corrente d'uscita
● per segnale "1" valore nominale2 A
● per segnale "1" campo consentito per 0 ... 60 °C, min.7 mA
● per segnale "1" campo consentito per 0 ... 60 °C, max.2 A
● per segnale "0" corrente residua, max.0,5 mA
Ritardo sull'uscita con carico ohmico
● da "0" a "1", max.100 µs
● da "1" a "0", max.200 µs
Frequenza di commutazione
● con carico ohmico, max.5 kHz
● con carico induttivo, max.2 Hz
● con carico lampade, max.10 Hz
Lunghezza cavo
● con schermatura, max.1 000 m
● senza schermatura, max.600 m
Trasduttori
Trasduttori collegabili
● Sensore a 2 filiSì
— Corrente di riposo consentita (sensore a 2 fili), max.2 mA
Allarmi/diagnostica/informazioni di stato
LED di visualizzazione diagnostica
● Errore cumulativo SF (rosso)Sì
● Visualizzazione di stato ingresso digitale (verde)Sì
● Visualizzazione di stato uscita digitale (verde)Sì
Funzioni integrate
Generatore di impulsi
● Numero di canali2; 1 ingresso digitale e 1 uscita digitale per canale
Separazione di potenziale
Separazione di potenziale degli ingressi digitali
● tra i singoli canaliNo
● tra i canali e il bus backplaneSì
Separazione di potenziale delle uscite digitali
● tra i singoli canaliNo
● tra i canali e il bus backplaneSì
Isolamento
Isolamento testato conDC 500 V
Condizioni ambientali
Altitudine durante il funzionamento, con riferimento a livello del mare
● Altitudine di installazione max. s.l.m.5 000 m
● temperatura ambiente, pressione atmosferica, altitudine d'installazioneTmin ... Tmax con 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmin ... (Tmax - 10 K) con 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmin ... (Tmax - 20 K) con 658 hPa ... 540 hPa (+3 500 m ... +5 000 m)
Umidità relativa
● con condensa, test effettuato secondo IEC 60068-2-38, max.100 %; RH, incl. condensa / gelo consentiti (nessuna messa in servizio in presenza di condensa)
Resistenza
Impiego in impianti industriali fissi
— a sostanze biologicamente attive secondo EN 60721-3-3Sì; Classe 3B2, spore di muffe, funghi e spugne (esclusa fauna); classe 3B3 su richiesta
— a sostanze chimicamente attive secondo EN 60721-3-3Sì; Classe 3C4 (umidità relativa < 75 %) incl. nebbia salina secondo EN 60068-2-52 (livello di severità 3); *
— a sostanze meccanicamente attive secondo EN 60721-3-3Sì; Classe 3S4 incl. sabbia, polvere; *
Impiego su navi/offshore
— a sostanze biologicamente attive secondo EN 60721-3-6Sì; Classe 6B2, spore di muffe, funghi e spugne (esclusa fauna); Classe 6B3 su richiesta
— a sostanze chimicamente attive secondo EN 60721-3-6Sì; Classe 6C3 (RH < 75 %) incl. nebbia salina secondo EN 60068-2-52 (livello di severità 3); *
— a sostanze meccanicamente attive secondo EN 60721-3-6Sì; Classe 6S3 incl. sabbia, polvere; *
Impiego nella tecnica di processo industriale
— a sostanze chimicamente attive secondo EN 60654-4Sì; Classe 3 (ad esclusione del tricloroetilene)
— Condizioni ambientali per i sistemi di processo, misura e comando secondo ANSI/ISA-71.04Sì; Livello GX gruppo A/B (ad esclusione del tricloroetilene; sono consentite concentrazioni di gas nocivi fino ai valori limite della norma EN 60721-3-3 Classe 3C4); livello LC3 (nebbia salina) e livello LB3 (olio industriale)
Nota
— Nota per la classificazione di condizioni ambientali secondo EN 60721, EN 60654-4 e ANSI/ISA-71.04* Le connessioni non utilizzate devono restare chiuse durante l'esercizio con le coperture fornite in dotazione!
Dimensioni
Larghezza15 mm
Altezza81 mm
Profondità52 mm
Pesi
Peso, ca.40 g
Ultima modifica:29/08/2020


Prodotto
Numero Articolo (MFN)6AG1138-4DD01-7AB0
DescrizioneSIPLUS ET 200S EM 2 impulsi -25 ... +70 °C, con Conformal Coating based on 6ES7138-4DD01-0AB0 . modulo di elettronica 2 impulsi generatore di impulsi e modulo timer larghezza 15 mm, 2 canali
Famiglia ProdottoSIPLUS ET 200S Generatore di impulsi 2 PULSE
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5AJ / 473
Metal FactorNone
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione23 Giorno / Giorni
Peso netto0,050 Kg
Dimensioni del prodotto (W x L X H)Non disponibile
Dimensioni dell'imballo6,30 x 9,00 x 2,30
Package size unit of measureCM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4042948550717
UPC040892937398
Codice doganale85389091
LKZ_FDB/ CatalogIDA&DSE/SIP ADD
Gruppo prodotti4572
Group CodeR740
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 22.07.17
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-24-26-05
eClass7.127-24-26-05
eClass827-24-26-05
eClass927-24-26-05
eClass9.127-24-26-05
ETIM4EC001601
ETIM5EC001601
ETIM6EC001601
ETIM7EC001601
IDEA43567
UNSPSC1432-15-17-05
UNSPSC1532-15-17-05

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
6AG1138-4DD01-7AB0 IT_6AG1138-4DD01-7AB0.pdf 109 Kbytes 6AG1138-4DD01-7AB0 IT_6AG1138-4DD01-7AB0.pdf

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione
Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare?
  Captcha
  Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
