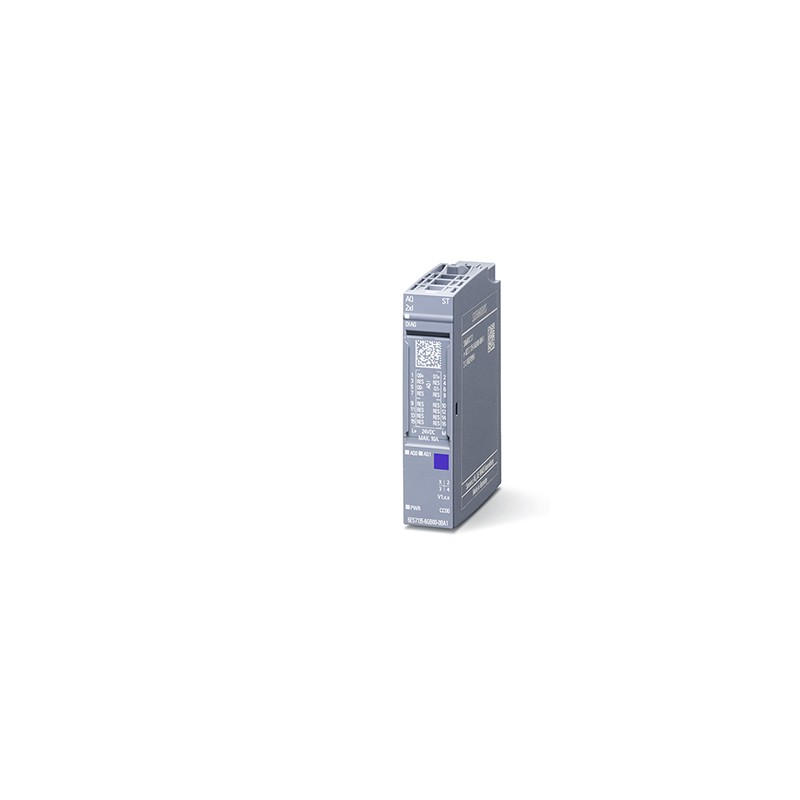

6AG1135-6GB00-7BA1 SIEMENS SIPLUS ET 200SP AQ 2xI standard -40 ... +70°C con Conformal Coating based on 6ES7.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

6AG1135-6GB00-7BA1 SIEMENS SIPLUS ET 200SP AQ 2xI standard -40 ... +70°C con Conformal Coating based on 6ES7..

6AG1135-6GB00-7BA1

SIEMENS

SIPLUS ET 200SP AQ 2xI standard -40 ... +70°C con Conformal Coating based on 6ES7135-6GB00-0BA1 . modulo di uscite analogiche, AQ 2xI Standard, quantità di pezzi nell'imballo: 1 pezzo, adatto per BU tipo A0, A1, codice colore CC00, diagnostica del modulo, 16 bit

SIPLUS ET 200SP AQ 2xI STANDARD -40 ... +70 ° C con rivestimento formate sulla base del 6ES7135-6GB00-0BA1 . Modulo di uscite analogiche AQ 2XI STANDARD, unità di confezione: 1 pezzo, adatto per il tipo di BU A0, A1, codice colore CC00, modulo di diagnostica, 16-bit

Maggiori dettagli


AUTOMAZIONE > SIPLUS Extreme (LOGO, S7-1200, S7-1500, ecc.)

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $563.85
Prezzo unitario: $563.85
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


ETIM: EC001596 - bus di campo, periferica remota – modulo I/O analogico

Valore Unità
esecuzione del collegamento elettrico (EF003961) -
categoria di protezione antideflagrante per gas (EF003997) -
categoria di protezione antideflagrante per polvere (EF003998) -
tipo di protezione (NEMA) (EF011959) -
grado di protezione (IP) (EF005474) -
tensione di alimentazione per AC 50 Hz (EF007532) ['-', '-']V
tensione di alimentazione per AC 60 Hz (EF007533) ['-', '-']V
tensione di alimentazione per DC (EF007534) ['19.2', '28.8']V
tipo di tensione di alimentazione (EF002991) DC
ingresso, corrente (EF003204) -
ingresso, tensione (EF003205) -
ingresso, resistenza (EF003206) -
ingresso, termometro a resistenza (EF003207) -
ingresso, termocoppia (EF003208) -
segnale d’ingresso configurabile (EF003209) -
risoluzione degli ingressi analogici (EF003575) -Bit
uscita, corrente (EF003212) -
uscita, tensione (EF003213) -
segnale d’uscita configurabile (EF003214) true
risoluzione delle uscite analogiche (EF003577) -Bit
numero di ingressi analogici (EF001994) 0
numero di uscite analogiche (EF001995) 2
ingressi analogici configurabili (EF008518) -
uscite analogiche configurabili (EF008519) true
numero di interfacce HW Industrial Ethernet (EF003020) 0
numero di interfacce HW PROFINET (EF006932) -
numero di interfacce HW seriali RS232 (EF003021) 0
numero di interfacce HW seriali RS422 (EF003022) 0
numero di interfacce HW seriali RS485 (EF003023) 0
numero di interfacce HW seriali TTY (EF003024) 0
numero di interfacce HW parallele (EF003026) 0
numero di interfacce HW wireless (EF006933) 0
numero di interfacce HW USB (EF003025) 0
numero di interfacce HW altre (EF003027) 0
supporta protocollo TCP/IP (EF003050) false
supporta protocollo PROFIBUS (EF003052) -
supporta protocollo CAN (EF003053) false
supporta protocollo INTERBUS (EF003054) false
supporta protocollo ASI (EF003051) false
supporta protocollo EIB (EF003055) false
supporta protocollo Modbus (EF003057) false
supporta protocollo Data-Highway (EF003058) false
supporta protocollo DeviceNet (EF003059) false
supporta protocollo SUCONET (EF003060) false
supporta il protocollo per LON (EF003017) false
supporta il protocollo per PROFINET IO (EF007525) -
supporta il protocollo per PROFINET CBA (EF007524) false
supporta il protocollo per SERCOS (EF006657) false
supporta il protocollo per Foundation Fieldbus (EF007522) false
supporta il protocollo per EtherNet/IP (EF007521) false
supporta il protocollo per AS-Interface Safety at Work (EF007519) false
supporta il protocollo per DeviceNet Safety (EF007520) false
protocollo INTERBUS per Safety (EF006662) false
supporta il protocollo per PROFIsafe (EF007526) false
supporta il protocollo per SafetyBUS p (EF007527) false
supporta il protocollo per altri sistemi bus (EF003062) -
standard radio Bluetooth (EF007178) false
standard radio WLAN 802.11 (EF007179) false
standard radio GPRS (EF008523) false
standard radio GSM (EF008524) false
standard radio UMTS (EF008525) false
link IO master (EF007298) false
componenti del sistema (EF004118) true
collegamento bus di campo tramite accoppiatore separato possibile (EF004002) -
montaggio su guida portante possibile (EF003972) true
montaggio a parete/diretto possibile (EF007020) false
montaggio frontale possibile (EF007016) true
montaggio su rack possibile (EF007018) true
adatto per funzioni di sicurezza (EF001597) false
categoria secondo EN 954-1 (EF006782) -
SIL secondo IEC 61508 (EF009889) -
livello di performance secondo EN ISO 13849-1 (EF007399) -
risorsa corrispondente (Ex ia) (EF004141) -
risorsa corrispondente (Ex ib) (EF004142) -
Larghezza (EF000008) 15.0mm
Altezza (EF000040) 73.0mm
profondità (EF000049) 58.0mm


SIPLUS ET 200SP AQ 2xI standard -40 ... +70°C con Conformal Coating based on 6ES7135-6GB00-0BA1 . modulo di uscite analogiche, AQ 2xI Standard, quantità di pezzi nell'imballo: 1 pezzo, adatto per BU tipo A0, A1, codice colore CC00, diagnostica del modulo, 16 bit
Informazioni generali
Denominazione del tipo di prodottoAQ 2 x I ST
Versione del firmware
● Possibile aggiornamento del FWSì
BaseUnit utilizzabiliTipo di BU A0, A1
Codice colore per targhetta di codifica a colori specifica di moduloCC00
Funzione del prodotto
● Dati I&MSì; I&M0 ... I&M3
● Funzionamento con sincronismo di clockNo
● Campo di uscita scalabileNo
Engineering con
● PROFIBUS dalla versione GSD/revisione GSDGSD revisione 5
● PROFINET dalla versione GSD/revisione GSDGSDML V2.3
Modo operativo
● OversamplingNo
● MSONo
CiR - Configuration in RUN
Riparametrizzazione in RUN possibileSì
Calibrazione in RUN possibileNo
Tensione di alimentazione
Valore nominale (DC)24 V
Campo consentito, limite inferiore (DC)19,2 V
Campo consentito, limite superiore (DC)28,8 V
Protezione da inversione polaritàSì
Corrente d'ingresso
Corrente assorbita, max.110 mA
Potenza dissipata
Potenza dissipata, tip.1,5 W
Area di indirizzi
Spazio d'indirizzamento per modulo
● Spazio d'indirizzamento per modulo, max.4 byte; + 1 byte per informazioni QI
Uscite analogiche
Numero di uscite analogiche2
Tempo di ciclo (tutti i canali), min.1 ms
Uscita analogica con sovracampionamentoNo
Campi d'uscita, corrente
● 0 ... 20 mASì; 15 bit
● -20 mA ... +20 mASì; 16 bit incl. segno
● 4 mA ... 20 mASì; 14 bit
Collegamento degli attuatori
● per uscita di corrente collegamento a due filiSì
Resistenza di carico (nel campo nominale dell'uscita)
● per uscite in corrente, max.500 Ω
● per uscite in corrente, carico induttivo, max.1 mH
Limite distruttivo per tensioni e correnti addotte dall'esterno
● Tensioni alle uscite30 V
Lunghezza cavo
● con schermatura, max.1 000 m
Formazione del valore analogico per le uscite
Tempo transitorio di assestamento
● per carico ohmico0,1 ms; valore tip.
● per carico induttivo0,5 ms
Errori/precisioni
Errore di linearità (riferito al campo d'uscita), (+/-)0,06 %
Errore di temperatura (riferito al campo d'uscita), (+/-)0,01 %/K
Diafonia tra le uscite, min.-50 dB
Precisione di ripetizione in stato transitorio di assestamento a 25 °C (riferita al campo d'uscita), (+/-)0,05 %
Limite errore di esercizio in tutto il campo di temperatura
● Corrente, riferita al campo d'ingresso, (+/-)1 %
Limite errore di base (limite errore di esercizio a 25 °C)
● Corrente, riferita al campo d'ingresso, (+/-)0,3 %
Allarmi/diagnostica/informazioni di stato
Funzione di diagnosticaSì
Valori sostitutivi attivabiliSì
Allarmi
● Allarme diagnosticoSì
Diagnostica
● Sorveglianza della tensione di alimentazioneSì
● Rottura conduttoreSì
● Errore cumulativoSì
● Overflow/underflowSì
LED di visualizzazione diagnostica
● Sorveglianza della tensione di alimentazione (PWR-LED)Sì; LED PWR verde
● Visualizzazione di stato del canaleSì; LED verde
● per diagnostica di canaleNo
● per diagnostica del moduloSì; LED DIAG verde / rosso
Separazione di potenziale
Separazione di potenziale dei canali
● tra i singoli canaliNo
● tra i canali e il bus backplaneSì
● tra i canali e l'alimentazione di tensione dell'elettronicaSì
Condizioni ambientali
Temperatura ambiente in esercizio
● Posizione di montaggio orizzontale, min.-40 °C; = Tmin (incl. condensa / gelo)
● Posizione di montaggio orizzontale, max.70 °C; = Tmax
Altitudine durante il funzionamento, con riferimento a livello del mare
● Altitudine di installazione max. s.l.m.5 000 m
● temperatura ambiente, pressione atmosferica, altitudine d'installazioneTmin ... Tmax con 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmin ... (Tmax - 10 K) con 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmin ... (Tmax - 20 K) con 658 hPa ... 540 hPa (+3 500 m ... +5 000 m)
Umidità relativa
● con condensa, test effettuato secondo IEC 60068-2-38, max.100 %; RH incl. condensa / gelo (evitare messa in servizio in presenza di condensa), posizione di montaggio orizzontale
Resistenza
Liquidi di raffreddamento e lubrificazione
— resistenza ai comuni liquidi di raffreddamento e lubrificazioneSì; Incl. olio e diesel nebulizzato nell'aria
Impiego in impianti industriali fissi
— a sostanze biologicamente attive secondo EN 60721-3-3Sì; Classe 3B2, spore di muffe, funghi e spugne (esclusa fauna); classe 3B3 su richiesta
— a sostanze chimicamente attive secondo EN 60721-3-3Sì; Classe 3C4 (umidità relativa < 75 %) incl. nebbia salina secondo EN 60068-2-52 (livello di severità 3); *
— a sostanze meccanicamente attive secondo EN 60721-3-3Sì; Classe 3S4 incl. sabbia, polvere; *
— a condizioni ambientali meccaniche secondo EN 60721-3-3Sì; Classe 3M8 con l'impiego del SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)
Impiego su navi/offshore
— a sostanze biologicamente attive secondo EN 60721-3-6Sì; Classe 6B2, spore di muffe, funghi e spugne (esclusa fauna); Classe 6B3 su richiesta
— a sostanze chimicamente attive secondo EN 60721-3-6Sì; Classe 6C3 (RH < 75 %) incl. nebbia salina secondo EN 60068-2-52 (livello di severità 3); *
— a sostanze meccanicamente attive secondo EN 60721-3-6Sì; Classe 6S3 incl. sabbia, polvere; *
— a condizioni ambientali meccaniche secondo EN 60721-3-6Sì; Classe 6M4 con l'impiego del SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)
Impiego nella tecnica di processo industriale
— a sostanze chimicamente attive secondo EN 60654-4Sì; Classe 3 (ad esclusione del tricloroetilene)
— Condizioni ambientali per i sistemi di processo, misura e comando secondo ANSI/ISA-71.04Sì; Livello GX gruppo A/B (ad esclusione del tricloroetilene; sono consentite concentrazioni di gas nocivi fino ai valori limite della norma EN 60721-3-3 Classe 3C4); livello LC3 (nebbia salina) e livello LB3 (olio industriale)
Nota
— Nota per la classificazione di condizioni ambientali secondo EN 60721, EN 60654-4 e ANSI/ISA-71.04* Le connessioni non utilizzate devono restare chiuse durante l'esercizio con le coperture fornite in dotazione!
Conformal Coating
● Rivestimenti per piastre di circuito stampato secondo EN 61086Sì; Classe 2 per elevata affidabilità
● Protezione contro la sporcizia secondo EN 60664-3Sì; Protezione del tipo 1
● Military Testing secondo MIL-I-46058C, Amendment 7Sì; Scolorimento del rivestimento possibile durante la durata di vita
● Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies secondo IPC-CC-830ASì; Conformal Coating, Classe A
Dimensioni
Larghezza15 mm
Altezza73 mm
Profondità58 mm
Pesi
Peso, ca.31 g
Ultima modifica:29/08/2020


Prodotto
Numero Articolo (MFN)6AG1135-6GB00-7BA1
DescrizioneSIPLUS ET 200SP AQ 2xI standard -40 ... +70°C con Conformal Coating based on 6ES7135-6GB00-0BA1 . modulo di uscite analogiche, AQ 2xI Standard, quantità di pezzi nell'imballo: 1 pezzo, adatto per BU tipo A0, A1, codice colore CC00, diagnostica del modulo, 16 bit
Famiglia ProdottoSIPLUS Uscite analogiche
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5AK / 473
Metal FactorNone
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : EAR99H
Tempo minimo di produzione37 Giorno / Giorni
Peso netto0,039 Kg
Dimensioni del prodotto (W x L X H)Non disponibile
Dimensioni dell'imballo7,70 x 7,00 x 2,50
Package size unit of measureCM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4047618074913
UPC804766353307
Codice doganale85389091
LKZ_FDB/ CatalogIDA&DSE/SIP ADD
Gruppo prodotti4257
Group CodeR740
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.06.16
Product classB: Limite. Riutilizzabile a medio termine
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

4,4'-isopropylidenediphenol (Bisphenol A, BPA)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-24-26-01
eClass7.127-24-26-01
eClass827-24-26-01
eClass927-24-26-01
eClass9.127-24-26-01
ETIM5EC001596
ETIM6EC001596
ETIM7EC001596
IDEA43562
UNSPSC1532-15-17-05

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
6AG1135-6GB00-7BA1 IT_6AG1135-6GB00-7BA1.pdf 157 Kbytes 6AG1135-6GB00-7BA1 IT_6AG1135-6GB00-7BA1.pdf

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione
Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare?
  Captcha
  Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
