> SIEMENS>AUTOMAZIONE>SIPLUS Extreme (LOGO, S7-1200, S7-1500, ecc.)>6AG1131-4BF00-7AA0 SIEMENS SIPLUS ET 200S EM 8 DI -25...+70°C based on 6ES7131-4BF00-0AA0
Prodotto precedente Prodotto successivo
6AG1131-4BF00-7AA0 SIEMENS SIPLUS ET 200S EM 8 DI -25...+70°C based on 6ES7131-4BF00-0AA0 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

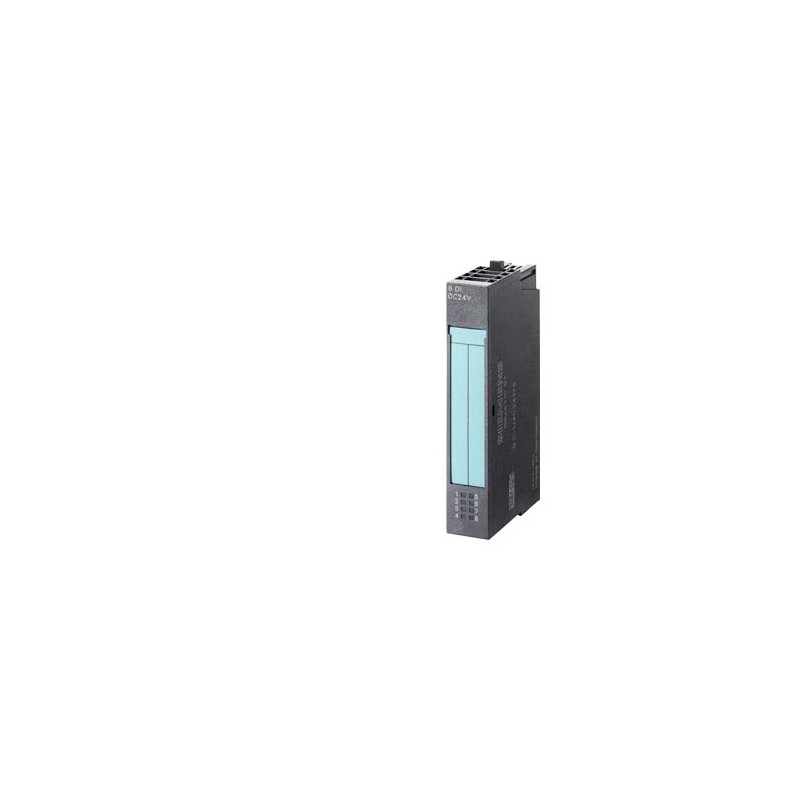

6AG1131-4BF00-7AA0 SIEMENS SIPLUS ET 200S EM 8 DI -25...+70°C based on 6ES7131-4BF00-0AA0

6AG1131-4BF00-7AA0

SIEMENS

SIPLUS ET 200S EM 8 DI -25...+70°C based on 6ES7131-4BF00-0AA0

SIPLUS ET 200, 1 modulo elettronico per ET 200S, 8 ED , temperatura di lavoro da -25 a +70 ° C, basata su 6ES7131-4BF00-0AA0

Maggiori dettagli


AUTOMAZIONE > SIPLUS Extreme (LOGO, S7-1200, S7-1500, ecc.)

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


ETIM: EC001599 - bus di campo, periferica remota – modulo I/O digitale

Valore Unità
categoria secondo EN 954-1 (EF006782) -
SIL secondo IEC 61508 (EF009889) -
tensione di alimentazione per AC 50 Hz (EF007532) -V
livello di performance secondo EN ISO 13849-1 (EF007399) -
tensione di alimentazione per AC 60 Hz (EF007533) -V
tensione di alimentazione per DC (EF007534) ['20.4', '28.8']V
tipo di tensione di alimentazione (EF002991) DC
numero di ingressi digitali (EF001992) 8
numero di uscite digitali (EF001993) 0
ingressi digitali configurabili (EF008516) true
uscite digitali configurabili (EF008520) -
corrente d’entrata per segnale 1 (EF001428) 5.0mA
tensione ammessa nell’ingresso (EF007554) ['-30.0', '30.0']V
tipo di tensione d’ingresso (EF003033) DC
tipo di uscita digitale (EF003601) senza
corrente d’uscita (EF003202) -A
tensione ammessa nell’uscita (EF007553) ['-', '-']V
tipo di tensione d’uscita (EF008222) -
protezione da corto circuito, uscite presenti (EF003203) -
numero di interfacce HW Industrial Ethernet (EF003020) 0
numero di interfacce HW PROFINET (EF006932) 0
numero di interfacce HW seriali RS232 (EF003021) 0
numero di interfacce HW seriali RS422 (EF003022) 0
numero di interfacce HW seriali RS485 (EF003023) 0
numero di interfacce HW seriali TTY (EF003024) 0
numero di interfacce HW parallele (EF003026) 0
numero di interfacce HW wireless (EF006933) 0
numero di interfacce HW USB (EF003025) 0
numero di interfacce HW altre (EF003027) 0
con interfaccia ottica (EF003028) false
supporta protocollo TCP/IP (EF003050) false
supporta protocollo PROFIBUS (EF003052) false
supporta protocollo CAN (EF003053) false
supporta protocollo INTERBUS (EF003054) false
supporta protocollo ASI (EF003051) false
supporta protocollo EIB (EF003055) false
supporta protocollo Modbus (EF003057) false
supporta protocollo Data-Highway (EF003058) false
supporta protocollo DeviceNet (EF003059) false
supporta protocollo SUCONET (EF003060) false
supporta il protocollo per LON (EF003017) false
supporta il protocollo per PROFINET IO (EF007525) false
supporta il protocollo per PROFINET CBA (EF007524) false
supporta il protocollo per SERCOS (EF006657) false
supporta il protocollo per Foundation Fieldbus (EF007522) false
supporta il protocollo per EtherNet/IP (EF007521) false
supporta il protocollo per AS-Interface Safety at Work (EF007519) false
supporta il protocollo per DeviceNet Safety (EF007520) false
protocollo INTERBUS per Safety (EF006662) false
supporta il protocollo per PROFIsafe (EF007526) false
supporta il protocollo per SafetyBUS p (EF007527) false
supporta il protocollo per altri sistemi bus (EF003062) false
standard radio Bluetooth (EF007178) false
standard radio WLAN 802.11 (EF007179) false
standard radio GPRS (EF008523) false
standard radio GSM (EF008524) false
standard radio UMTS (EF008525) false
link IO master (EF007298) false
componenti del sistema (EF004118) true
grado di protezione (IP) (EF005474) IP20
esecuzione del collegamento elettrico (EF003961) raccordo a vite/molla
tempo di ritardo al cambio di segnale (EF002382) ['2.0', '4.5']ms
collegamento bus di campo tramite accoppiatore separato possibile (EF004002) true
montaggio su guida portante possibile (EF003972) true
montaggio a parete/diretto possibile (EF007020) true
montaggio frontale possibile (EF007016) true
montaggio su rack possibile (EF007018) false
adatto per funzioni di sicurezza (EF001597) false
risorsa corrispondente (Ex ia) (EF004141) false
risorsa corrispondente (Ex ib) (EF004142) false
categoria di protezione antideflagrante per gas (EF003997) ATEX esecuzione antideflagrante per gas, cat. 3G
categoria di protezione antideflagrante per polvere (EF003998) senza
Larghezza (EF000008) 15.0mm
Altezza (EF000040) 81.0mm
profondità (EF000049) 52.0mm


SIPLUS ET 200S EM 8 DI -25...+70°C based on 6ES7131-4BF00-0AA0
Tensione di alimentazione
Valore nominale (DC)
● DC 24 VSì
Protezione da inversione polaritàSì
Corrente d'ingresso
dalla tensione di alimentazione L+, max.dipendente dall'encoder
dal bus backplane DC 3,3 V, max.10 mA
Alimentazione del trasduttore
Numero di uscite0; nessuna alimentazione encoder
Potenza dissipata
Potenza dissipata, tip.1,2 W
Area di indirizzi
Spazio d'indirizzamento per modulo
● Spazio d'indirizzamento per modulo, max.1 byte
Ingressi digitali
Numero di ingressi8
Caratteristica d'ingresso secondo IEC 61131, Tipo 1Sì; Sensori a 2 fili collegabili
Tensione d'ingresso
● Tipo di tensione d'ingressoDC
● Valore nominale (DC)24 V
● per segnale "0"-30 ... +5 V
● per segnale "1"+15 ... +30 V
Corrente d'ingresso
● per segnale "1", tip.5 mA
Ritardo sull'ingresso (con valore nominale della tensione d'ingresso)
per ingressi standard
— parametrizzabileNo
— da "0" a "1", min.2 ms
— da "0" a "1", max.4,5 ms
— da "1" a "0", min.2 ms
— da "1" a "0", max.4,5 ms
Lunghezza cavo
● con schermatura, max.1 000 m
● senza schermatura, max.600 m
Trasduttori
Trasduttori collegabili
● Sensore a 2 filiSì
— Corrente di riposo consentita (sensore a 2 fili), max.1,5 mA
Allarmi/diagnostica/informazioni di stato
Funzione di diagnosticaNo
LED di visualizzazione diagnostica
● Visualizzazione di stato ingresso digitale (verde)Sì
Parametri
NotaParametro di 3 byte (non accessibile da parte dell'utente)
Separazione di potenziale
Separazione di potenziale degli ingressi digitali
● tra i singoli canaliNo
● tra i canali e il bus backplaneSì
Isolamento
Isolamento testato conDC 500 V
Norme, omologazioni, certificati
Marchio CESì
Condizioni ambientali
Temperatura ambiente in esercizio
● min.-25 °C; = Tmin
● max.70 °C; = Tmax
Altitudine durante il funzionamento, con riferimento a livello del mare
● Altitudine di installazione max. s.l.m.5 000 m
● temperatura ambiente, pressione atmosferica, altitudine d'installazioneTmin ... Tmax con 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmin ... (Tmax - 10 K) con 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmin ... (Tmax - 20 K) con 658 hPa ... 540 hPa (+3 500 m ... +5 000 m)
Umidità relativa
● con condensa, test effettuato secondo IEC 60068-2-38, max.100 %; incl. condensa / gelo consentiti (nessuna messa in servizio in presenza di condensa)
Resistenza
Impiego in impianti industriali fissi
— a sostanze biologicamente attive secondo EN 60721-3-3Sì; Classe 3B2, spore di muffe, funghi e spugne (esclusa fauna); classe 3B3 su richiesta
— a sostanze chimicamente attive secondo EN 60721-3-3Sì; Classe 3C4 (umidità relativa < 75 %) incl. nebbia salina secondo EN 60068-2-52 (livello di severità 3); *
— a sostanze meccanicamente attive secondo EN 60721-3-3Sì; Classe 3S4 incl. sabbia, polvere; *
Impiego su navi/offshore
— a sostanze biologicamente attive secondo EN 60721-3-6Sì; Classe 6B2, spore di muffe, funghi e spugne (esclusa fauna); Classe 6B3 su richiesta
— a sostanze chimicamente attive secondo EN 60721-3-6Sì; Classe 6C3 (RH < 75 %) incl. nebbia salina secondo EN 60068-2-52 (livello di severità 3); *
— a sostanze meccanicamente attive secondo EN 60721-3-6Sì; Classe 6S3 incl. sabbia, polvere; *
Impiego nella tecnica di processo industriale
— a sostanze chimicamente attive secondo EN 60654-4Sì; Classe 3 (ad esclusione del tricloroetilene)
— Condizioni ambientali per i sistemi di processo, misura e comando secondo ANSI/ISA-71.04Sì; Livello GX gruppo A/B (ad esclusione del tricloroetilene; sono consentite concentrazioni di gas nocivi fino ai valori limite della norma EN 60721-3-3 Classe 3C4); livello LC3 (nebbia salina) e livello LB3 (olio industriale)
Nota
— Nota per la classificazione di condizioni ambientali secondo EN 60721, EN 60654-4 e ANSI/ISA-71.04* Le connessioni non utilizzate devono restare chiuse durante l'esercizio con le coperture fornite in dotazione!
Dimensioni
Larghezza15 mm
Altezza81 mm
Profondità52 mm
Pesi
Peso, ca.35 g
Ultima modifica:19/08/2020


Prodotto
Numero Articolo (MFN)6AG1131-4BF00-7AA0
DescrizioneSIPLUS ET 200S EM 8 DI -25...+70°C based on 6ES7131-4BF00-0AA0
Famiglia ProdottoSIPLUS ET 200S Moduli di elettronica digitali
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5AJ / 473
Metal FactorNone
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : EAR99H
Tempo minimo di produzione37 Giorno / Giorni
Peso netto0,042 Kg
Dimensioni del prodotto (W x L X H)Non disponibile
Dimensioni dell'imballo6,30 x 9,30 x 2,30
Package size unit of measureCM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4042948447819
UPC040892595000
Codice doganale85389091
LKZ_FDB/ CatalogIDA&DSE/SIP ADD
Gruppo prodotti4572
Group CodeR740
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.01.12
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.
