> SIEMENS>PROTEZIONI IN BASSA TENSIONE>Altri dispositivi modulari>5TT4121-2 SIEMENS Interruttore con comando a distanza con 1 contatto NO, con funzione on-off centralizzato c..
Prodotto precedente Prodotto successivo

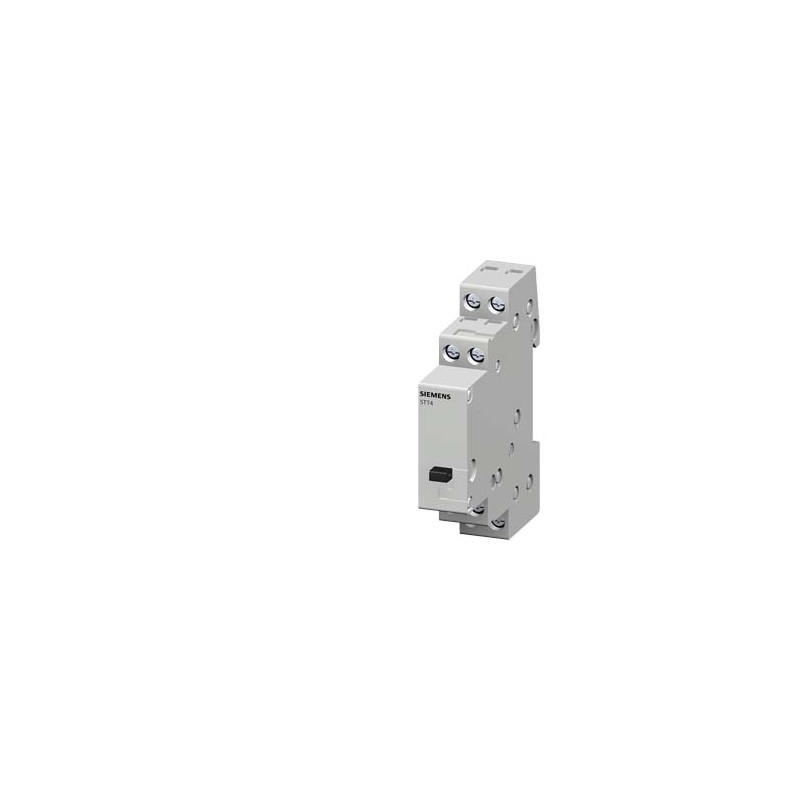

5TT4121-2 SIEMENS Interruttore con comando a distanza con 1 contatto NO, con funzione on-off centralizzato c.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

5TT4121-2 SIEMENS Interruttore con comando a distanza con 1 contatto NO, con funzione on-off centralizzato c..

5TT4121-2

SIEMENS

Interruttore con comando a distanza con 1 contatto NO, con funzione on-off centralizzato contatto per AC 230V, 400V 16A comando in AC 24V

TELEINTERRUPT C. 1 NA CONTATTO CON FUNZIONE CON/DES CONTATTO CENTRALE P. 230, 400 V AC 16 A CONTROLLO 24V AC. Restituzione e cancellazione limitate. Controlla le condizioni.

Maggiori dettagli


apparecchi per montaggio su guida DIN/armadio > Relais di blocco

PROTEZIONI IN BASSA TENSIONE > Altri dispositivi modulari

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $72.06
Prezzo unitario: $72.06

Quantità Prezzo
1+$72.06
2+$66.15
3+$60.55
4+$57.38
6+$55.25
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


Dati tecnici

Interruttore con comando a distanza con 1 contatto NO, con funzione on-off centralizzato contatto per AC 230V, 400V 16A comando in AC 24V
Versione
marca del prodottoSENTRON
denominazione del prodottoInterruttore a distanza
esecuzione dell'interruttore per corrente a impulsimeccanica per controllo centrale
Dati tecnici generali
durata di vita elettrica (cicli di manovra)50 000
separazione di potenziale / tra bobina magnetica e contattoSi
tensione di commutazione / dei contatti / con AC / min.10 V
corrente di commutazione / con AC / per ogni contatto / min.100 mA
potenza dissipata [V∙A] / della bobina magnetica / con impulso / valore nominale7 VA
Tensione
tipo di tensione / della tensione di impiegoAC
esecuzione della protezione da tensione permanenteSì
fattore campo di lavoro valore nominale tensione di alimentazione di comando / con AC / a 50 Hz
● valore iniziale0,8
● valore finale1,1
tensione di tenuta a impulso / valore nominale4 kV
tensione di alimentazione250 V
Tensione di alimentazione
tensione di alimentazione / min.250 V
Classe di protezione
grado di protezione IPIP20, con conduttori collegati
Capacità di commutazione
potere di interruzione potenza apparente
● con carico di lampade fluorescenti circuito duo700 VA
● con carico di lampade fluorescenti compensate in parallelo300 VA
● con carico di lampade fluorescenti non compensate400 VA
potere di interruzione corrente
● con cos phi 0,616 A
● valore nominale16 A
potere di interruzione potenza attiva / con carico di lampade a incandescenza2 000 W
Dissipazione
potenza dissipata [W]
● con 16 A / per ogni contatto / valore nominale1,2 W
● della bobina magnetica / con impulso / valore nominale4,5 W
corrente di commutazione
● con carico di lampade fluorescenti / con condensatore di compensazione 5TT4 92025 mA
● con carico di lampade fluorescenti5 mA
Corrente di controllo
tipo di tensione
● della tensione di comando_1AC
● della tensione di comando_2AC
tensione di comando
● _1 / valore iniziale19,2 V
● _1 / valore finale26,4 V
● _1 / valore di riferimento24 V
● _2 / valore iniziale19,2 V
● _2 / valore finale26,4 V
● _2 / valore di riferimento24 V
frequenza della tensione di comando
● _1 / valore iniziale50 Hz
● _1 / valore finale50 Hz
● _2 / valore iniziale50 Hz
● _2 / valore finale50 Hz
fattore campo di lavoro / della tensione di comando_20,8
Dettagli
parte integrante del prodotto / visualizzazione della posizione di commutazioneSi
numero dei contatti nC0
numero dei contatti nO1
numero dei contatti CO0
Funzione del prodotto
funzione del prodotto / comando direttoSi
durata impulso / min.50 ms
Numero
numero dei morsetti6
Connessioni
sezione di conduttore collegabile / con conduttore flessibile / con lavorazione dell'estremità del conduttore
● min.1 mm²
● max.6 mm²
sezione di conduttore collegabile / con conduttore rigido
● min.1 mm²
● max.6 mm²
coppia di serraggio / con morsetti a vite
● min.0,8 N·m
● max.1 N·m
Progettazione meccanica
larghezza dell'apertura / dei contatti1,2 mm
altezza di incasso90 mm
profondità di incasso70 mm
numero delle unità modulari di larghezza1,5
tipo di fissaggioGuida DIN
posizione di montaggioa piacere
distanza da rispettare / da componenti in tensione6 mm
peso netto163 g
Condizioni ambientali
temperatura ambiente / durante l'esercizio
● min.-10 °C
● max.40 °C

Download e manuali

General Product ApprovalDeclaration of Conformity

Confirmation

VDE

Miscellaneous

EAC

EC/EU-Declaration of Conformity

UK Declaration of Conformity

Test Certificatesother

Miscellaneous

Confirmation

Miscellaneous

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator
Tender specifications
Data
16/05/2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)5TT4121-2
DescrizioneInterruttore con comando a distanza con 1 contatto NO, con funzione on-off centralizzato contatto per AC 230V, 400V 16A comando in AC 24V
Famiglia ProdottoSENTRON Interruttori per comando a distanza 5TT4
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5ED / 1BK
Metal FactorL-P-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : EAR99
Tempo minimo di produzione1 Giorno / Giorni
Peso netto0,163 Kg
Dimensioni dell'imballo30,00 x 93,00 x 84,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4001869402499
UPCNon disponibile
Codice doganale85365019
LKZ_FDB/ CatalogIDLV10.1
Gruppo prodotti5528
Group CodeP310
Paese d'origineRomania
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.03.09
Product classB: Limite. Riutilizzabile a medio termine
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-14-23-06
eClass7.127-14-23-06
eClass827-14-23-06
eClass927-14-23-06
eClass9.127-14-23-06
ETIM5EC000188
ETIM6EC000188
ETIM7EC000188
ETIM8EC000188

Dati ETIM

ETIM: EC000188 - Relais di blocco

Valore Unità
funzione (EF000030) meccanico per comando centrale
tipo di montaggio (EF000003) Guida DIN
larghezza in unità di suddivisione (EF002950) 1.5
profondità di incasso (EF000218) 70.0mm
numero di contatti di chiusura (EF008256) 1
numero di contatti di riposo (EF008255) 0
numero di contatti invertitori (EF008257) 0
tensione di comando 1 (EF002952) ['19.2', '26.4']V
tipo di tensione di comando 1 (EF002954) AC
frequenza della tensione di comando 1 (EF002956) ['50.0', '50.0']Hz
tensione di comando 2 (EF002953) ['19.2', '26.4']V
tipo di tensione di comando 2 (EF002955) AC
frequenza della tensione di comando 2 (EF002957) ['50.0', '50.0']Hz
tensione di commutazione nominale (EF006706) 16A
tensione di alimentazione (EF004127) ['250', '250']V
tipo di tensione di alimentazione (EF002991) AC
carico max. lampada a incandescenza (EF004952) 2000W
carico max. della lampada fluorescente (EF004971) 400VA
carico max. della lampada fluorescente (circuito duo) (EF004972) 700VA
carico max. della lampada fluorescente (compensazione parallela) (EF004973) 300VA
max. corrente di commutazione (cos phi = 0,6) (EF004920) 16A
comando manuale possibile (EF005881) true
