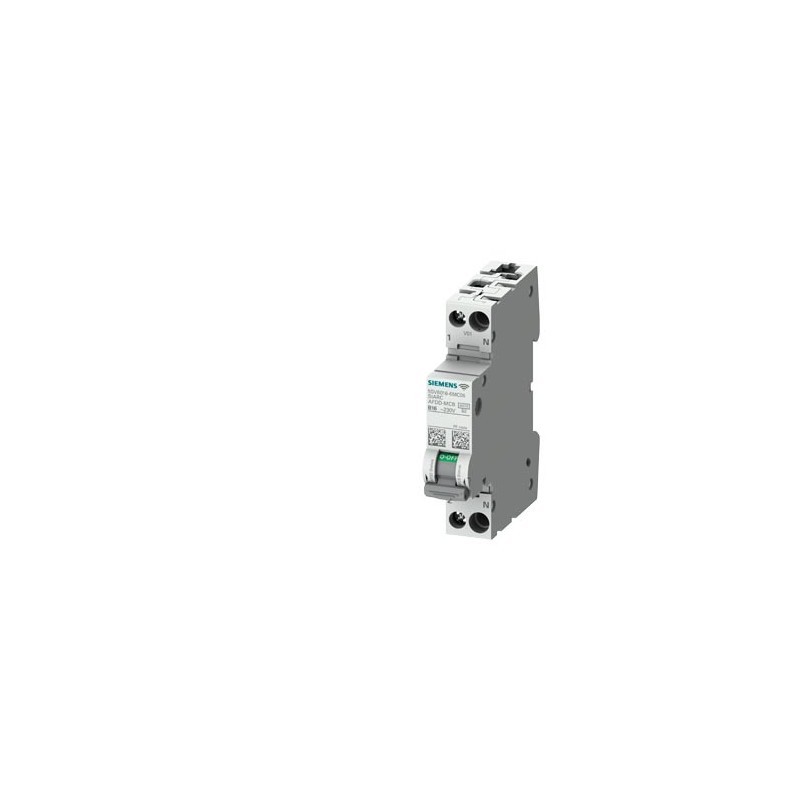

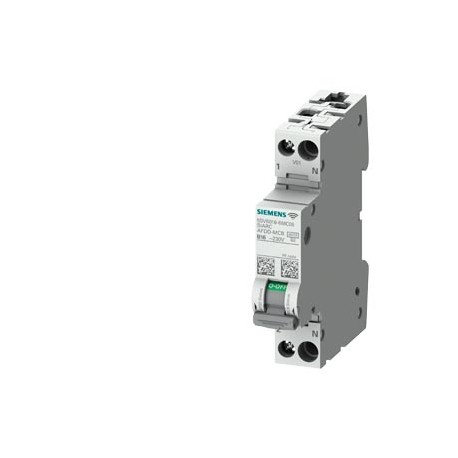

5SV6016-7MC32 SIEMENS combinazione Arc Fault Detection Device-interruttore automatico funzione di misura, co.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

5SV6016-7MC32 SIEMENS combinazione Arc Fault Detection Device-interruttore automatico funzione di misura, co..

5SV6016-7MC32

SIEMENS

combinazione Arc Fault Detection Device-interruttore automatico funzione di misura, comunicazione AC 230V 6kA, a 1+N poli, C, 32 A Osservare le omologazioni nazionali! Lista dei paesi: vedi certificati

AFDD-MCB-Combinazione di misurazione, comunicazione AC 230V 6kA, 1 + N polo, C, 32A Si prega di considerare l'approvazione radio! Elenco dei paesi: vedi Certificati. Prodotto senza possibilità di restituzione o annullamento.

Maggiori dettagli


PROTEZIONI IN BASSA TENSIONE > Differenziale terziario a 80 A

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $755.51
Prezzo unitario: $755.51
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici

combinazione Arc Fault Detection Device-interruttore automatico funzione di misura, comunicazione AC 230V 6kA, a 1+N poli, C, 32 A Osservare le omologazioni nazionali! Lista dei paesi: vedi certificati
Versione
marca del prodottoSENTRON
esecuzione del prodottoApparecchio compatto
tipo di acquisizione valori di misurasenza discontinuità
Dati tecnici generali
numero di poli2
esecuzione dei poli1P+N
potenza apparente assorbita / dell'alimentazione di tensione0,4 VA
classe della caratteristica di sgancioC
grandezza costruttiva per apparecchi di installazione da incasso / secondo DIN 438801
protezione da contatto contro la folgorazione / secondo EN 50274sicurezza a prova di dito e di dorso della mano
durata di vita meccanica (cicli di manovra) / tip.10 000
frequenza di rete misurabile / valore iniziale45 Hz
frequenza di rete misurabile / valore finale60 Hz
funzione di commutazione / ritardo di breve durataNo
categoria di sovratensioneIII
grado di inquinamento2
visualizzazione di stato / dei dati di misuratensione, corrente, potenza attiva, potenza apparente, potenza reattiva, energia attiva, frequenza di rete, fattore di potenza, temperatura, cicli di manovra, ore di esercizio, sgancio, avvisi
tipo di tensione / della tensione di impiegoAC
Tensione di alimentazione
tensione di alimentazione
● con AC / valore nominale230 V
● per dispositivo di prova / min.195 V
campo di valori / della frequenza della tensione di alimentazione50 Hz
Classe di protezione
grado di protezione IPIP20, con dispo...ri collegati
grado di protezione IP
● lato frontaleIP40
● posterioreIP20
Capacità di commutazione
potere di interruzione corrente
● secondo EN 60898-1 / valore nominale6 000 A
● secondo IEC 60947-2 / valore nominale6 000 A
Dissipazione
potenza dissipata [W] / con valore nominale di corrente / con AC / in stato di funzionamento caldo / per ogni polo4,6 W
Elettricità
corrente di sgancio
● in caso di arco voltaico in parallelo al carico / min.50 A
● in caso di arco voltaico in parallelo al carico / max.500 A
● in caso di arco voltaico in serie al carico / min.2 A
● in caso di arco voltaico in serie al carico / max.32 A
corrente di impiego / con AC / valore nominale32 A
corrente misurabile / con AC
● valore iniziale0,04 A
● valore finale66 A
corrente di riferimento (Iref) / 1 / con AC / valore nominale32 A
idoneità all'impiego
● amperometroSi
● misuratore di potenza reattivaSi
● misuratore di frequenzaSi
● voltmetroSi
● dispositivo di misura della potenza attivaSi
Dettagli
caratteristica del prodotto
● senza alogeniSi
● assenza di siliconeSi
ampliamento del prodotto / montabile a incasso / dispositivi addizionaliSi
Comunicazione
direttiva / sulle apparecchiature radio2014/53/EU
frequenza / con trasmissione radio / min.2 400 MHz
frequenza / con trasmissione radio / max.2 483,5 MHz
protocollo / viene supportatoprotocollo wireless
Criticare i limiti
norme / per limiti di errorebasato su IEC61557-12, IEC62053-22, IEC62053-23
incertezza di misura simmetrica relativa [%]
● per grandezza di misura corrente0,5 %
● per grandezza di misura tensione0,5 %
● per grandezza di misura energia elettrica1 %
● per grandezza di misura potenza reattiva1 %
● per grandezza di misura potenza apparente1 %
● per grandezza di misura potenza attiva1 %
Ingressi di misura
tensione di rete misurabile / tra (PE)N e L / con AC
● min.50 V
● max.400 V
categoria di misura / per misura di tensioneCAT III secondo IEC 61010-2-030
metodo di misura / per misura di correnteTRMS
metodo di misura / per misura di tensioneTRMS
Connessioni
sezione di conduttore collegabile / filo rigido
● min.0,75 mm²
● max.16 mm²
sezione di conduttore collegabile / multifilare
● min.0,75 mm²
● max.16 mm²
sezione di conduttore collegabile / filo flessibile / con lavorazione dell'estremità del conduttore
● min.0,75 mm²
● max.10 mm²
coppia di serraggio / con morsetti a vite
● min.1,2 N·m
● max.2 N·m
posizione / del cavo di retequalunque
Progettazione meccanica
altezza90 mm
larghezza18 mm
profondità68,5 mm
profondità di incasso70 mm
numero delle unità modulari di larghezza1
tipo di fissaggioGuida DIN (REG)
posizione di montaggioa piacere
peso netto120 g
Condizioni ambientali
norma
● per urtiIEC 61373
● per test ambientale di resistenza a oscillazioni sinusoidaliIEC 60068-2-6
temperatura ambiente / durante l'esercizio
● min.-25 °C
● max.60 °C
temperatura ambiente / durante l'immagazzinaggio
● min.-40 °C
● max.75 °C
temperatura ambiente / con umidità relativa 95 %55 °C
numero dei cicli di test / per test ambientale / secondo IEC 60068-2-3028

Download e manuali

General Product ApprovalRadio Equipment Type Approval CertificateDeclaration of Conformityother

Confirmation

VDE

Radio Equipment Type Approval Certificate

UK Declaration of Conformity

EC/EU-Declaration of Conformity

Miscellaneous

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator
Tender specifications
Data
09/05/2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)5SV6016-7MC32
Descrizionecombinazione Arc Fault Detection Device-interruttore automatico funzione di misura, comunicazione AC 230V 6kA, a 1+N poli, C, 32 A Osservare le omologazioni nazionali! Lista dei paesi: vedi certificati
Famiglia ProdottoPanoramica dati per l'ordinazione
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5ED / 1BA
Metal FactorNone
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione2 Giorno / Giorni
Peso netto0,145 Kg
Dimensioni dell'imballo18,00 x 90,00 x 80,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4001869582290
UPCNon disponibile
Codice doganale85362010
LKZ_FDB/ CatalogIDLV10
Gruppo prodotti5546
Group CodeP310
Paese d'origineCina
Conforme alla direttiva RoHS.Conforme a RoHS da: 30.09.20
Product classB: Limite. Riutilizzabile a medio termine
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass7.127-14-19-06
eClass827-14-19-06
eClass927-14-19-06
eClass9.127-14-19-06
ETIM5EC002694
ETIM6EC002694
ETIM7EC002694
ETIM8EC002694

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
5SV6016-7MC32 IT_5SV6016-7MC32.pdf 662 Kbytes 5SV6016-7MC32 IT_5SV6016-7MC32.pdf
