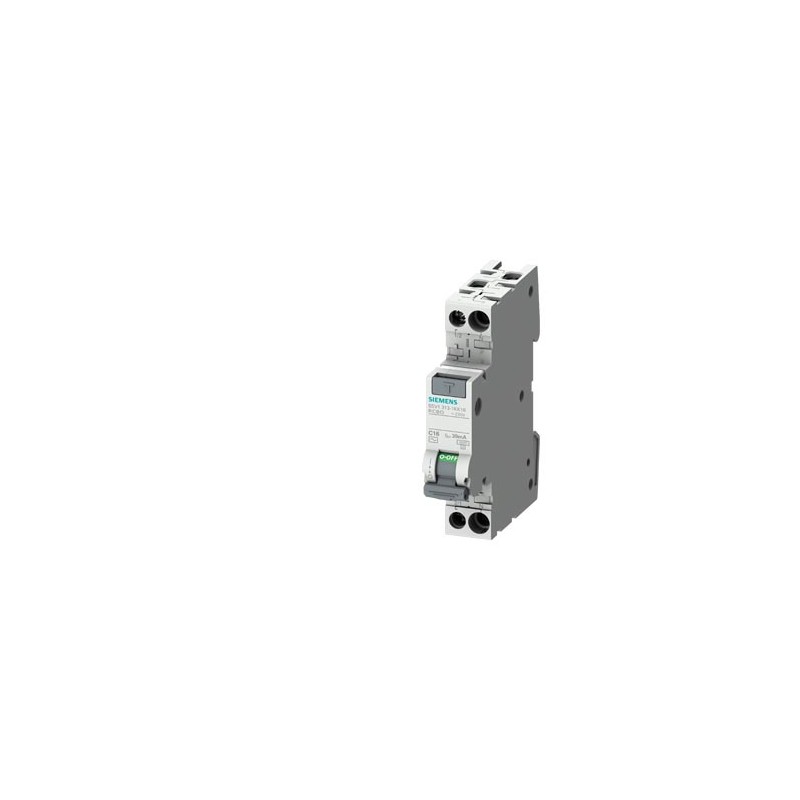

5SV1313-7KK02 SIEMENS interruttore magnetotermico differenziale compatto 1P+N 4,5kA Tipo A 30mA C2 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

5SV1313-7KK02 SIEMENS interruttore magnetotermico differenziale compatto 1P+N 4,5kA Tipo A 30mA C2

5SV1313-7KK02

SIEMENS

interruttore magnetotermico differenziale compatto 1P+N 4,5kA Tipo A 30mA C2

FI/LS compatto 1P+N 4,5kA tipo A 30 mA C2. Restituzione e cancellazione limitate. Controlla le condizioni.

Maggiori dettagli


PROTEZIONI IN BASSA TENSIONE > Differenziale terziario a 80 A

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $222.62
Prezzo unitario: $222.62
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici

interruttore magnetotermico differenziale compatto 1P+N 4,5kA Tipo A 30mA C2
Versione
marca del prodottoSENTRON
denominazione del prodottoInterruttori magnetotermici differenziali
esecuzione del prodottoistantaneo
Dati tecnici generali
numero di poli2
numero di poli / con protezione1
classe della caratteristica di sgancioC
categoria di sovratensioneIII
grado di inquinamento2
Tensione
tipo di tensione / della tensione di impiegoAC
tensione di isolamento (Ui) / valore nominale253 V
tensione di tenuta a impulso / valore nominale4 000 V
resistenza di tenuta ad impulso di corrente / per (8/20) µs1 kA
Tensione di alimentazione
tensione di alimentazione
● con AC / valore nominale230 V
● per dispositivo di prova / min.195 V
frequenza di impiego50 Hz
frequenza della tensione di alimentazione / valore nominale50 Hz
Classe di protezione
grado di protezione IPIP20, per installazione in quadro di distribuzione, con conduttori collegati
Capacità di commutazione
potere di interruzione in cortocircuito (Icn) / secondo EN 61009-1 / valore nominale4,5 kA
potere di interruzione corrente
● secondo EN 60898 / valore nominale4,5 kA
● secondo IEC 60947-2 / valore nominale5 kA
potere di chiusura e di interruzione differenziale nominale (IΔm) / secondo IEC 61009-14,5 kA
classe di limitazione dell'energia3
Dissipazione
potenza dissipata [W]
● con valore nominale di corrente / con AC / in stato di funzionamento caldo / per ogni polo0,65 W
● max.1,3 W
Elettricità
corrente di guasto per sgancio / valore nominale30 mA
corrente di impiego
● a 30 °C / valore nominale2 A
● a 40 °C / valore nominale1,9 A
● a 45 °C / valore nominale1,86 A
● a 50 °C / valore nominale1,8 A
● a 55 °C / valore nominale1,76 A
● a 60 °C / valore nominale1,7 A
● a 65 °C / valore nominale1,66 A
● a 70 °C / valore nominale1,6 A
● con AC / valore nominale2 A
tipo di corrente di guastoA
Dettagli
parte integrante del prodotto / conduttore di neutro sezionabileSi
dotazione del prodotto / protezione contro i contatti accidentaliSi
caratteristica del prodotto
● senza alogeniSi
● assenza di siliconeSi
Connessioni
sezione di conduttore collegabile / filo rigido
● min.0,75 mm²
● max.16 mm²
sezione di conduttore collegabile / multifilare
● min.0,75 mm²
● max.16 mm²
sezione di conduttore collegabile / filo flessibile / con lavorazione dell'estremità del conduttore
● min.0,75 mm²
● max.10 mm²
coppia di serraggio / con morsetti a vite
● min.1,2 N·m
● max.2 N·m
posizione / del cavo di retea scelta in alto o in basso
Progettazione meccanica
altezza90 mm
larghezza18 mm
profondità77 mm
profondità di incasso70 mm
numero delle unità modulari di larghezza1
posizione di montaggioa piacere
peso netto117 g
peso / con imballo133 g
Condizioni ambientali
influenza della temperatura ambientemax. 95% di umidità relativa
temperatura ambiente / durante l'esercizio
● min.-25 °C
● max.45 °C
temperatura ambiente / durante l'immagazzinaggio
● min.-40 °C
● max.75 °C
numero dei cicli di test / per test ambientale / secondo IEC 60068-2-3028
Certificati
codice di riferimento
● secondo EN 61346-2F
● secondo IEC 81346-2:2009F

Download e manuali

General Product ApprovalDeclaration of ConformityTest Certificates

Confirmation

VDE

EAC

EC/EU-Declaration of Conformity

Miscellaneous

Special Test Certificate

otherDangerous Good

Miscellaneous

Confirmation

Miscellaneous

Transport Information

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator
Tender specifications
Data
11/05/2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)5SV1313-7KK02
Descrizioneinterruttore magnetotermico differenziale compatto 1P+N 4,5kA Tipo A 30mA C2
Famiglia ProdottoInterruttori magnetotermici differenziali
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5ED / 1BC
Metal FactorLOA-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione15 Giorno / Giorni
Peso netto0,134 Kg
Dimensioni dell'imballo21,00 x 93,00 x 83,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4001869557625
UPCNon disponibile
Codice doganale85362010
LKZ_FDB/ CatalogIDLV10
Gruppo prodotti5516
Group CodeP310
Paese d'origineRomania
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.07.18
Product classB: Limite. Riutilizzabile a medio termine
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-14-22-07
eClass7.127-14-22-07
eClass827-14-22-07
eClass927-14-22-07
eClass9.127-14-22-07
ETIM5EC000905
ETIM6EC000905
ETIM7EC000905
ETIM8EC000905
UNSPSC1539-12-16-03
