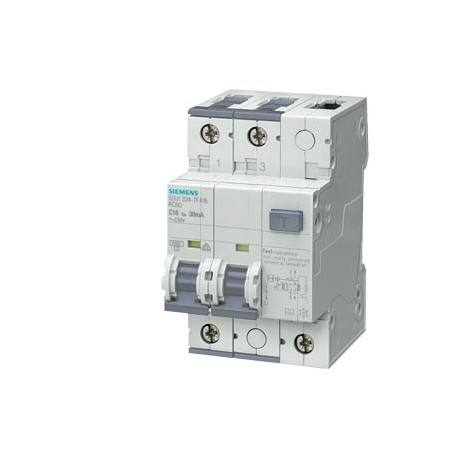

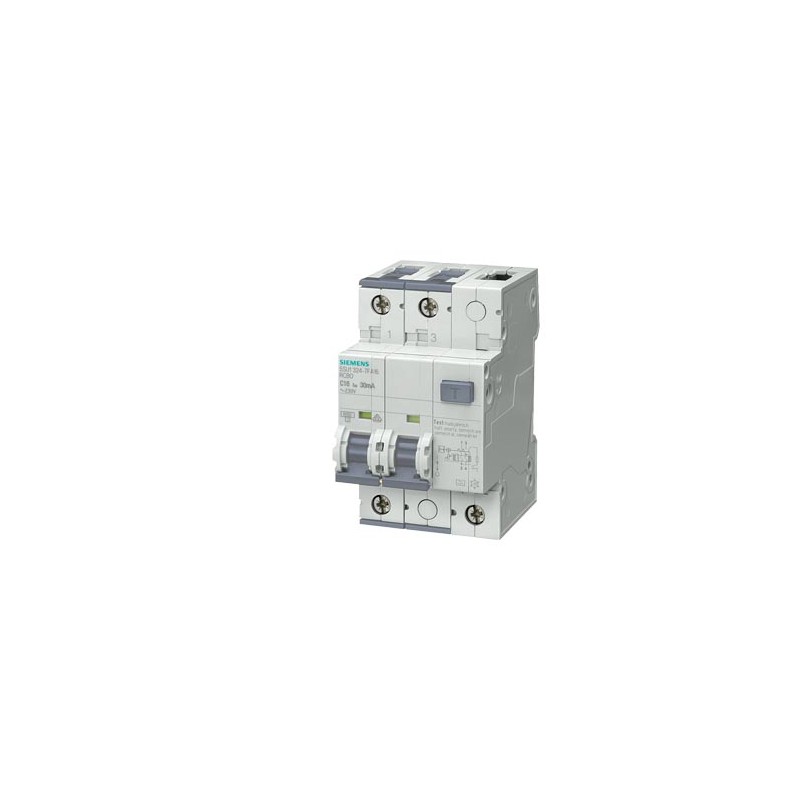

5SU1324-6FA13 SIEMENS Interruttore magnetotermico differenziale, 10 kA, 2 P, tipo A, 30 mA, Car. B, In: 13 A.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

5SU1324-6FA13 SIEMENS Interruttore magnetotermico differenziale, 10 kA, 2 P, tipo A, 30 mA, Car. B, In: 13 A..

5SU1324-6FA13

SIEMENS

Interruttore magnetotermico differenziale, 10 kA, 2 P, tipo A, 30 mA, Car. B, In: 13 A, Un AC: 230 V

PROTEZIONE FI/LS TIPO A (PSE/SSF), D=70 MM IFN 30MA, 10KA,2-POLOS B 13A 3MW. Restituzione e cancellazione limitate. Controlla le condizioni.

Maggiori dettagli


PROTEZIONI IN BASSA TENSIONE > Differenziali industriale da 80 A e blocchi differenziali 5SM2

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $467.47
Prezzo unitario: $467.47

*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


Dati tecnici

Interruttore magnetotermico differenziale, 10 kA, 2 P, tipo A, 30 mA, Car. B, In: 13 A, Un AC: 230 V
Versione
marca del prodottoSENTRON
denominazione del prodottoInterruttori magnetotermici differenziali
esecuzione del prodottoistantaneo
Dati tecnici generali
numero di poli2
numero di poli / con protezione2
classe della caratteristica di sgancioB
durata di vita meccanica (cicli di manovra) / tip.10 000
categoria di sovratensioneIII
grado di inquinamento2
Tensione
tipo di tensione / della tensione di impiegoAC
tensione di isolamento (Ui) / valore nominale264 V
tensione di tenuta a impulso / valore nominale4 000 V
resistenza di tenuta ad impulso di corrente / per (8/20) µs1 kA
Tensione di alimentazione
tensione di alimentazione
● con AC / valore nominale230/240 V
● per dispositivo di prova / min.195 V
frequenza di impiego50 Hz
frequenza della tensione di alimentazione / valore nominale50 Hz
Classe di protezione
grado di protezione IPIP20, per installazione in quadro di distribuzione, con conduttori collegati
Capacità di commutazione
potere di interruzione in cortocircuito (Icn) / secondo EN 61009-1 / valore nominale10 kA
potere di interruzione corrente
● secondo EN 60898 / valore nominale10 kA
● secondo IEC 60947-2 / valore nominale20 kA
potere di chiusura e di interruzione differenziale nominale (IΔm) / secondo IEC 61009-110 kA
classe di limitazione dell'energia3
Elettricità
corrente di guasto per sgancio / valore nominale30 mA
corrente di impiego
● a 30 °C / valore nominale13 A
● a 40 °C / valore nominale12,48 A
● a 45 °C / valore nominale12,22 A
● a 50 °C / valore nominale11,96 A
● a 55 °C / valore nominale11,57 A
● a 60 °C / valore nominale11,31 A
● a 65 °C / valore nominale10,53 A
● a 70 °C / valore nominale10,01 A
● con AC / valore nominale13 A
tipo di corrente di guastoA
Dettagli
parte integrante del prodotto / conduttore di neutro sezionabileSi
dotazione del prodotto / protezione contro i contatti accidentaliSi
caratteristica del prodotto
● senza alogeniSi
● assenza di siliconeSi
Connessioni
sezione di conduttore collegabile / filo rigido
● min.0,75 mm²
● max.35 mm²
sezione di conduttore collegabile / multifilare
● min.0,75 mm²
● max.35 mm²
sezione di conduttore collegabile / filo flessibile / con lavorazione dell'estremità del conduttore
● min.0,75 mm²
● max.25 mm²
coppia di serraggio / con morsetti a vite
● min.2,5 N·m
● max.3 N·m
posizione / del cavo di retea scelta in alto o in basso
Progettazione meccanica
altezza90 mm
larghezza54 mm
profondità77 mm
profondità di incasso70 mm
numero delle unità modulari di larghezza3
posizione di montaggioa piacere
peso netto391 g
peso / con imballo406 g
Condizioni ambientali
influenza della temperatura ambientemax. 95% di umidità relativa
temperatura ambiente / durante l'esercizio
● min.-25 °C
● max.55 °C
temperatura ambiente / durante l'immagazzinaggio
● min.-40 °C
● max.75 °C
numero dei cicli di test / per test ambientale / secondo IEC 60068-2-3028
Certificati
codice di riferimento
● secondo EN 61346-2F
● secondo IEC 81346-2:2009F

Download e manuali

General Product ApprovalEMC

Confirmation

IMQ

VDE

Miscellaneous

EAC

RCM

Declaration of ConformityTest CertificatesMarine / Shippingother

EC/EU-Declaration of Conformity

Miscellaneous

Special Test Certificate

DNV-GL

Miscellaneous

Miscellaneous

RailwayDangerous Good

Confirmation

Vibration and Shock

Transport Information

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator
Tender specifications
Data
12/05/2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)5SU1324-6FA13
DescrizioneInterruttore magnetotermico differenziale, 10 kA, 2 P, tipo A, 30 mA, Car. B, In: 13 A, Un AC: 230 V
Famiglia ProdottoInterruttori magnetotermici differenziali
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5ED / 1BC
Metal FactorNone
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione40 Giorno / Giorni
Peso netto0,414 Kg
Dimensioni dell'imballo56,00 x 92,00 x 82,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4001869305820
UPCNon disponibile
Codice doganale85362010
LKZ_FDB/ CatalogIDLV10.1
Gruppo prodotti5532
Group CodeP310
Paese d'origineRomania
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.06.06
Product classB: Limite. Riutilizzabile a medio termine
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-14-22-07
eClass7.127-14-22-07
eClass827-14-22-07
eClass927-14-22-07
eClass9.127-14-22-07
ETIM5EC000905
ETIM6EC000905
ETIM7EC000905
ETIM8EC000905
UNSPSC1439-12-16-26
UNSPSC1539-12-16-03

Dati ETIM

ETIM: EC000905 - interruttore differenziale

Valore Unità
caratteristiche di spegnimento (EF012587) -
numero di poli (totale) (EF008618) 2
numero di poli protetti (EF005548) 2
tensione di dimensionamento (EF000228) 230V
tensione di isolamento nominale Ui (EF001366) 264V
resistenza di tensione ad impulso nominale Uimp (EF011980) 4.0kV
corrente di dimensionamento (EF000227) 13A
corrente di guasto nominale (EF002358) 0.03A
tipo di corrente di guasto (EF002560) A
classe di limitazione energetica (EF002568) 3
potere di interruzione nominale secondo EN 61009 (EF012628) 10.0kA
potere di interruzione nominale secondo IEC 60947-2 (EF006065) 20.0kA
potere di interruzione nominale in cortocircuito secondo EN 61009-1 (EF011981) 10.0kA
resistenza a corrente impulsiva (EF002564) 1.0kA
tipo di tensione di alimentazione (EF000187) AC
frequenza (EF005455) 50 Hz
caratteristica di intervento (EF000889) B
conduttore neutro a connessione (EF005997) true
con dispositivo di bloccaggio (EF007385) true
categoria di sovratensione (EF002569) 3
grado di inquinamento (EF002570) 2
temperatura ambiente durante il funzionamento (EF007515) ['-25', '55']°C
larghezza in unità di suddivisione (EF002950) 3
profondità di incasso (EF000218) 70.0mm
adatto per installazione a incasso (EF006573) true
protezione da scatto intempestivo (EF009497) true
grado di protezione (IP) (EF005474) IP20
sezione conduttore collegabile unifilare (EF007337) ['0.75', '35.0']mm²
sezione conduttore collegabile multifilare (EF007343) ['0.75', '35.0']mm²
