> SIEMENS>PROTEZIONI IN BASSA TENSIONE>Interruttori automatici Industriale da 6 kA>5SP5191-7 SIEMENS interruttore magnetotermico DC 220 V DC 10 kA, a 1 polo, C, 100A
Prodotto precedente Prodotto successivo

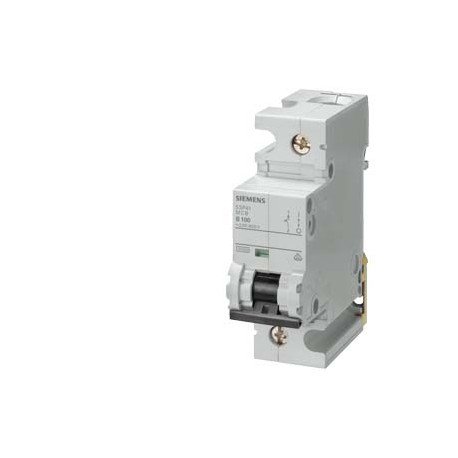

5SP5191-7 SIEMENS interruttore magnetotermico DC 220 V DC 10 kA, a 1 polo, C, 100A Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

5SP5191-7 SIEMENS interruttore magnetotermico DC 220 V DC 10 kA, a 1 polo, C, 100A

5SP5191-7

SIEMENS

interruttore magnetotermico DC 220 V DC 10 kA, a 1 polo, C, 100A

Maggiori dettagli


PROTEZIONI IN BASSA TENSIONE > Interruttori automatici Industriale da 6 kA

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


ETIM: EC000042 - Interruttore magnetotermico

Valore Unità
resistenza di tensione ad impulso nominale Uimp (EF011980) -kV
caratteristica di intervento (EF000889) C
numero di poli (totale) (EF008618) 1
numero di poli protetti (EF005548) 1P
corrente di dimensionamento (EF000227) 100A
tensione di dimensionamento (EF000228) 400V
tensione di isolamento nominale Ui (EF001366) 440V
potere di interruzione nominale Icn secondo EN 60898 a 230 V (EF009556) 3.0kA
potere di interruzione nominale Icn secondo EN 60898 a 400 V (EF009555) 3.0kA
tipo di tensione di alimentazione (EF000187) AC/DC
frequenza (EF000416) ['50.0', '50.0']Hz
classe di limitazione energetica (EF002568) 3
adatto per installazione a incasso (EF006573) false
conduttore neutro a connessione (EF005997) false
categoria di sovratensione (EF002569) 3
grado di inquinamento (EF002570) 3
dispositivi supplementari possibili (EF008148) true
larghezza in unità di suddivisione (EF002950) 1.5
profondità di incasso (EF000218) 70.0mm
grado di protezione (IP) (EF005474) IP20
temperatura ambiente durante il funzionamento (EF007515) ['-25', '55']°C
sezione conduttore collegabile multifilare (EF007343) ['4.0', '50.0']mm²
sezione conduttore collegabile unifilare (EF007337) ['4.0', '50.0']mm²
potere di interruzione nominale Icu secondo IEC 60947-2 a 230 V (EF009557) -kA
potere di interruzione nominale Icu secondo IEC 60947-2 a 400 V (EF009558) -kA


interruttore magnetotermico DC 220 V DC 10 kA, a 1 polo, C, 100A
Versione
marca del prodottoSENTRON
denominazione del prodottoInterruttore magnetotermico
esecuzione del prodottoInterruttore magnetotermico 5SP
Dati tecnici generali
Numero di poli1
numero di poli / nota1P
Classe della caratteristica di sgancioC
interruttore di potenza / [nicht versorgt - Grundtyp]5SP5
Durata di vita meccanica (cicli di manovra) / tip.20 000
Categoria di sovratensione3
Grado di inquinamento3
Tensione
Tensione di isolamento
● con AC / valore nominale440 V
● con DC / valore nominale250 V
Tensione di alimentazione
Tipo di tensioneAC/DC
Corrente di impiego / con AC / valore nominale100 A
Tensione di alimentazione / con AC / valore nominale400 V
Frequenza della tensione di alimentazione / valore nominale50 Hz
Classe di protezione
grado di protezione IPIP20, con conduttori collegati
Capacità di commutazione
Potere di interruzione corrente
● con DC / secondo IEC 60947-2 / valore nominale15 kA
● secondo EN 60898 / valore nominale3 kA
Dettagli
Dotazione del prodotto / Protezione contro i contatti accidentaliSì
Parte integrante del prodotto
● Morsetti femmina in altoSì
● Morsetti femmina in bassoSì
● Caratteristica del prodotto / Caratteristiche di interruttore principale secondo EN 60204-1Sì
● Caratteristica del prodotto / senza alogeniSì
● Caratteristica del prodotto / piombabileSì
● caratteristica del prodotto / assenza di siliconeSì
Ampliamento del prodotto / montabile a incasso / dispositivi addizionaliSì
Cortocircuito
Potere di interruzione in cortocircuito (Icn)
● con DC / secondo EN 60898-210 kA
Connessioni
Sezione di conduttore collegabile / filo rigido
● min.4 mm²
● max.50 mm²
Sezione di conduttore collegabile / multifilare
● min.4 mm²
● max.50 mm²
Sezione di conduttore collegabile / filo flessibile / con lavorazione dell'estremità del conduttore
● min.1,5 mm²
● max.35 mm²
Numero AWG / come sezione di conduttore collegabile codificata
● min.14
● max.2
Coppia di serraggio [lbf·in] / con morsetti a vite
● min.22 lbf·in
● max.31 lbf·in
Coppia di serraggio / con morsetti a vite
● min.2,5 N·m
● max.3,5 N·m
Posizione / del cavo di retequalsiasi
Progettazione meccanica
altezza90 mm
larghezza27 mm
profondità76 mm
Profondità di incasso70 mm
Numero delle unità modulari di larghezza1,5
Tipo di fissaggioFissaggio su guida profilata e fissaggio a vite
posizione di montaggioa piacere
peso netto258 g
Condizioni ambientali
Influenza della temperatura ambientemax. 95% di umidità relativa
Resistenza agli urti / secondo IEC 60068-2-27150 m/s² con semisinusoide 11 ms
Resistenza a vibrazioni / secondo IEC 60068-2-650m/s² a 25 ...... 35 Hz (4 s)
Temperatura ambiente
● min.-25 °C
● max.55 °C
temperatura ambiente / durante l'immagazzinaggio
● min.-40 °C
● max.75 °C
Certificati
codice di riferimento
● secondo EN 61346-2F
● secondo IEC 81346-2:2009F
Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator
Tender specifications


Prodotto
Numero Articolo (MFN)5SP5191-7
Descrizioneinterruttore magnetotermico DC 220 V DC 10 kA, a 1 polo, C, 100A
Famiglia ProdottoNon disponibile
Product Lifecycle (PLM)PM490:Start of final Year of support
PLM Effective DateProdotto cancellato a partire dal: 22.02.19
Note
Prodotto non più disponibile
Further information about local contact: www.siemens.com/lowvoltage/contact
Sorry, but this product is currently not available. For further Information kindly contact your local Siemens sales Support.
Per maggiori informazioni contattare il proprio referente Siemens
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5ED / 1AC
Metal FactorL-O-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniECCN : N / AL : N
Tempo minimo di produzione5 Giorno / Giorni
Peso netto0,258 Kg
Dimensioni del prodotto (W x L X H)Non disponibile
Dimensioni dell'imballo81,00 x 96,00 x 33,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4001869374611
UPCNon disponibile
Codice doganale85362090
LKZ_FDB/ CatalogIDLV10.1
Gruppo prodotti5505
Group CodeP310
Paese d'origineGrecia
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.10.07
Product classB: Limite. Riutilizzabile a medio termine
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'usoSì
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Classificazioni
Non disponibile
