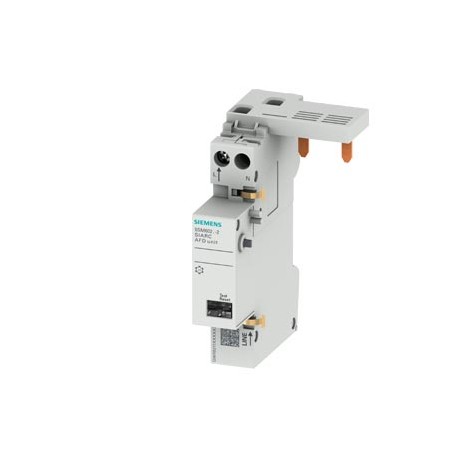

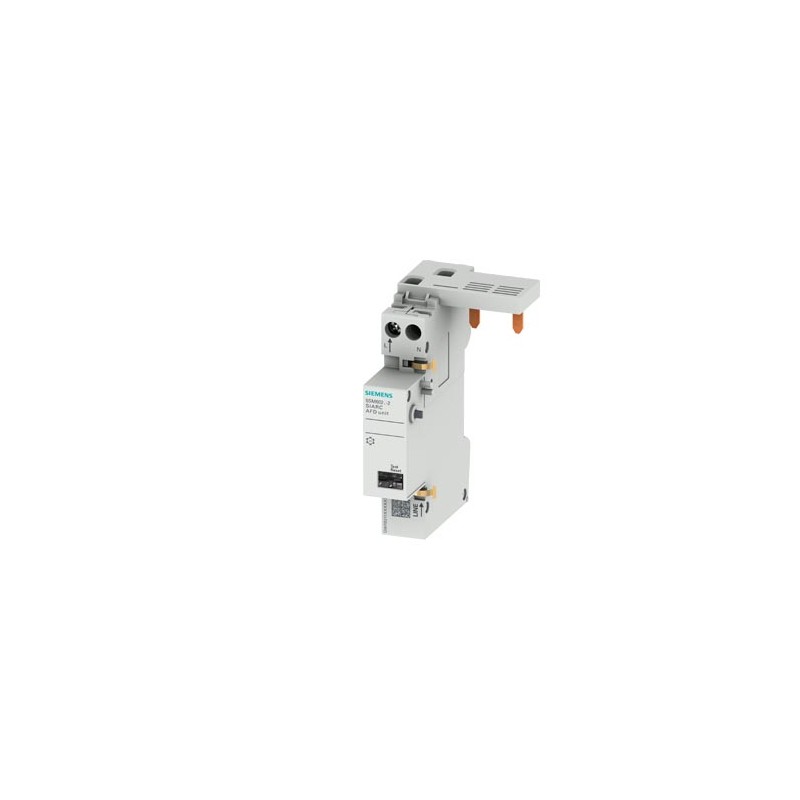

5SM6024-2 SIEMENS modulo Arc Fault Detection Device AFDD, 1-40 A 230 V per interruttore magnetotermico e dif.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

5SM6024-2 SIEMENS modulo Arc Fault Detection Device AFDD, 1-40 A 230 V per interruttore magnetotermico e dif..

5SM6024-2

SIEMENS

modulo Arc Fault Detection Device AFDD, 1-40 A 230 V per interruttore magnetotermico e differenziale/interruttore magnetotermico 1+N 2UM

Maggiori dettagli


disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore differenziale

PROTEZIONI IN BASSA TENSIONE > Differenziale terziario a 80 A

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $359.00
Prezzo unitario: $359.00
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


Dati tecnici

modulo Arc Fault Detection Device AFDD, 1-40 A 230 V per interruttore magnetotermico e differenziale/interruttore magnetotermico 1+N 2UM
Versione
marca del prodottoSENTRON
denominazione del prodottoModulo AFDD
esecuzione del prodottoper interruttore 5SY, 5SL4 e FI/LS 5SU1
Dati tecnici generali
numero di poli2
esecuzione dei poli1P+N
grandezza costruttiva per apparecchi di installazione da incasso / secondo DIN 438801
protezione da contatto contro la folgorazione / secondo EN 50274sicurezza a prova di dito e di dorso della mano
durata di vita meccanica (cicli di manovra) / tip.10 000
funzione di commutazione / ritardo di breve durataNo
categoria di sovratensioneIII
grado di inquinamento2
tipo di tensione / della tensione di impiegoAC
Tensione di alimentazione
tensione di alimentazione
● con AC / valore nominale230 V
campo di valori / della frequenza della tensione di alimentazione50 Hz
Classe di protezione
grado di protezione IPIP20, con dispo...ri collegati
Elettricità
corrente di sgancio
● in caso di arco voltaico in parallelo al carico / min.50 A
● in caso di arco voltaico in parallelo al carico / max.500 A
● in caso di arco voltaico in serie al carico / min.2 A
● in caso di arco voltaico in serie al carico / max.40 A
corrente di impiego / con AC / valore nominale40 A
Dettagli
caratteristica del prodotto
● senza alogeniSi
● assenza di siliconeSi
ampliamento del prodotto / montabile a incasso / dispositivi addizionaliSi
Connessioni
sezione di conduttore collegabile / filo rigido
● min.0,75 mm²
● max.16 mm²
sezione di conduttore collegabile / multifilare
● min.0,75 mm²
● max.16 mm²
sezione di conduttore collegabile / filo flessibile / con lavorazione dell'estremità del conduttore
● min.0,75 mm²
● max.10 mm²
coppia di serraggio / con morsetti a vite
● min.2 N·m
● max.2,5 N·m
posizione / del cavo di retesotto
Progettazione meccanica
altezza95 mm
larghezza54 mm
profondità68,5 mm
profondità di incasso70 mm
numero delle unità modulari di larghezza1
numero delle unità modulari di larghezza / del dispositivo di protezione montabile2
tipo di fissaggioGuida DIN (REG)
posizione di montaggioa piacere
peso netto121 g
Condizioni ambientali
temperatura ambiente / durante l'esercizio
● min.-25 °C
● max.45 °C
temperatura ambiente / durante l'immagazzinaggio
● min.-40 °C
● max.75 °C
temperatura ambiente / con umidità relativa 95 %55 °C
numero dei cicli di test / per test ambientale / secondo IEC 60068-2-3028

Download e manuali

General Product ApprovalDeclaration of Conformity

Confirmation

IMQ

VDE

Miscellaneous

EAC

EC/EU-Declaration of Conformity

Declaration of ConformityTest Certificatesother

UK Declaration of Conformity

Miscellaneous

Miscellaneous

Miscellaneous

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator
Tender specifications
Data
17/05/2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)5SM6024-2
Descrizionemodulo Arc Fault Detection Device AFDD, 1-40 A 230 V per interruttore magnetotermico e differenziale/interruttore magnetotermico 1+N 2UM
Famiglia ProdottoPanoramica dati per l'ordinazione
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5ED / 1BA
Metal FactorL-A-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : EAR99
Tempo minimo di produzione2 Giorno / Giorni
Peso netto0,103 Kg
Dimensioni dell'imballo80,00 x 100,00 x 62,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4001869525778
UPCNon disponibile
Codice doganale85362010
LKZ_FDB/ CatalogIDLV10
Gruppo prodotti5546
Group CodeP310
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.01.14
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass7.127-14-19-06
eClass827-14-19-06
eClass927-14-19-06
eClass9.127-14-19-06
ETIM5EC002694
ETIM6EC002694
ETIM7EC002694
ETIM8EC002694

Dati ETIM

ETIM: EC000003 - Interruttore differenziale

Valore Unità
tensione di isolamento nominale Ui (EF001366) -V
sezione conduttore collegabile multifilare (EF007343) -mm²
frequenza (EF005455) -
temperatura ambiente durante il funzionamento (EF007515) -°C
tensione di dimensionamento (EF000228) -V
sezione conduttore collegabile unifilare (EF007337) -mm²
numero di poli (EF001391) -
larghezza in unità di suddivisione (EF002950) -
con dispositivo di bloccaggio (EF007385) -
grado di inquinamento (EF002570) -
resistenza di tensione ad impulso nominale Uimp (EF011980) -kV
tipo di montaggio (EF000003) -
tipo selettivo (EF002561) -
profondità di incasso (EF000218) -mm
resistenza a corrente impulsiva (EF002564) -kA
grado di protezione (IP) (EF005474) -
resistenza a corto circuito (Icw) (EF002562) -kA
tipo con ritardo breve (EF003604) -
dispositivi supplementari possibili (EF008148) -
corrente di dimensionamento (EF000227) -A
tipo di corrente di guasto (EF002560) -
corrente di guasto nominale (EF002358) -mA



Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
5SM6024-2 5SM6024-2 IT_5SM6024-2.pdf 416 Kbytes 5SM6024-2 5SM6024-2 IT_5SM6024-2.pdf
