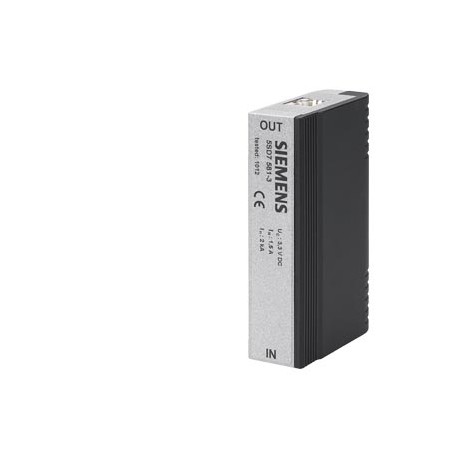

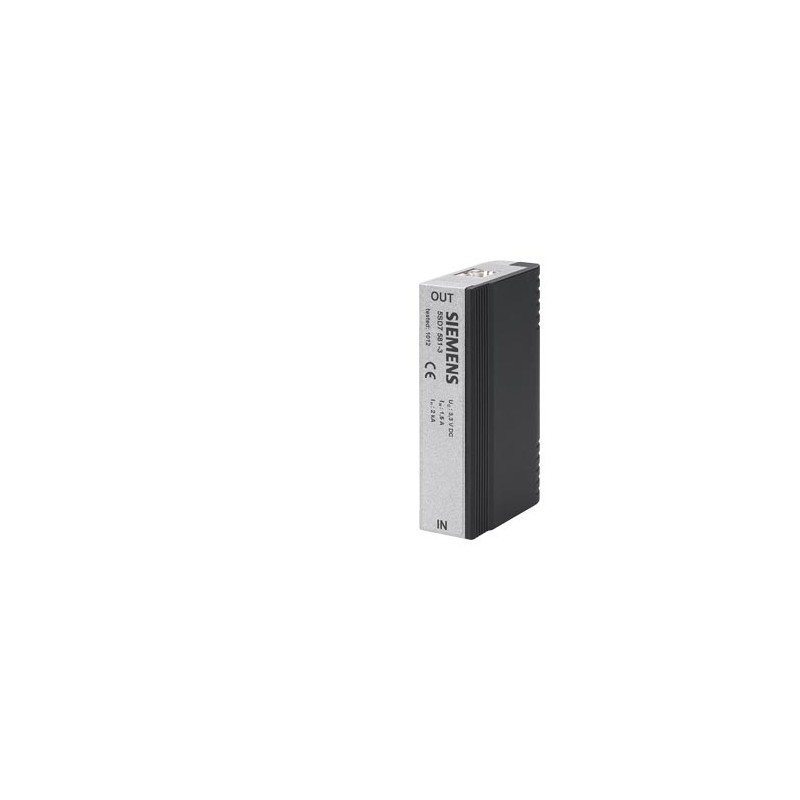

5SD7581-3 SIEMENS protezione da sovratensione per interfacce Ethernet fino a 10 GBit/s, incluso POE Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

5SD7581-3 SIEMENS protezione da sovratensione per interfacce Ethernet fino a 10 GBit/s, incluso POE

5SD7581-3

SIEMENS

protezione da sovratensione per interfacce Ethernet fino a 10 GBit/s, incluso POE

PROTEZIONE DA SOVRATENSIONI PER INTERFACCE ETHERNET. Restituzione e cancellazione limitate. Controlla le condizioni.

Maggiori dettagli


messa a terra, protezione da fulmini e sovratensioni > Scaricatore combinato per reti dati / tecnologia MCR

PROTEZIONI IN BASSA TENSIONE > Altri dispositivi modulari

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $405.68
Prezzo unitario: $405.68
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici

protezione da sovratensione per interfacce Ethernet fino a 10 GBit/s, incluso POE
Versione
marca del prodottoSENTRON
denominazione del prodottoApparecchio di protezione da sovratensione
esecuzione del prodottoScaricatore di sovratensione 5SD7 per tecnica di misura, comando e regolazione
esecuzione del prodotto / esecuzione della protezione exNo
Dati tecnici generali
tempo di disinserzione
● tra L e N / con circuito simmetrico1 ns
● tra L o N e PE / con circuito simmetrico100 ns
perdita d'inserzione / con circuito simmetrico
● con impedenza caratteristica 100 Ohm / fino a 5 MHz / tip.1 dB
corrente impulsiva / per (10/1000) µs40 A
capacità / tra i morsetti di collegamento cablati
● con circuito simmetrico0,012 nF
● con circuito asimmetrico1 pF
livello di protezione
● con forma d'onda impulsiva C2 / per (10 kV/5 kA) / verso Signal Ground / secondo IEC 61643-21700 V
categoria di sovratensioneII
Tensione
tensione di impiego permanente
● con DC / max.3,3 V
tensione residua / tra L e L
● con corrente impulsiva di scarica nominale / con circuito simmetrico15 V
limitazione di tensione / della tensione di uscita
● tra L e L / con salita di tensione 1 kV/µs / con spike o distribuzione statistica in riferimento al livello di rischio / con circuito simmetrico9 V
● tra L e PE / con circuito asimmetrico / con salita di tensione 1 kV/µs / con spike o distribuzione statistica in riferimento al livello di rischio700 V
Tensione di alimentazione
tensione di impiego
● valore nominale / max.3,3 V
Classe di protezione
grado di protezione IPIP20
Elettricità
corrente impulsiva di scarica
● tra L e L / con circuito simmetrico / per (8/20) µs / valore nominale100 A
● tra somma di tutti L e PE / con circuito asimmetrico / per (8/20) µs / valore nominale2 kA
corrente assorbita / valore nominale1,5 A
caricabilità in corrente / valore nominale1,5 A
livello di protezione / tra L e N / con circuito simmetrico
● con spike / con forma d'onda impulsiva C2 / per (10 kV/5 kA) / secondo IEC 61643-21700 V
Dettagli
parte integrante del prodotto / contatto di segnalazione a distanzaNo
Funzione del prodotto
funzione del prodotto / sorveglianza dello scaricatore di sovratensioneNo
Connessioni
esecuzione del collegamento elettricoRJ45
Progettazione meccanica
altezza25 mm
larghezza102 mm
profondità65 mm
peso netto289 g
materiale / della custodiaZnAI4Cu1
Condizioni ambientali
temperatura ambiente / durante l'esercizio
● min.40 °C
● max.85 °C

Download e manuali

General Product ApprovalDeclaration of Conformityother

Confirmation

EAC

EC/EU-Declaration of Conformity

Miscellaneous

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator
Tender specifications
Data
09/05/2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)5SD7581-3
Descrizioneprotezione da sovratensione per interfacce Ethernet fino a 10 GBit/s, incluso POE
Famiglia ProdottoPanoramica dati per l'ordinazione
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5ED / 1BK
Metal FactorL-B-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione2 Giorno / Giorni
Peso netto0,318 Kg
Dimensioni dell'imballo73,00 x 110,00 x 40,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4001869452074
UPCNon disponibile
Codice doganale85363090
LKZ_FDB/ CatalogIDLV10.1
Gruppo prodotti5524
Group CodeP310
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.03.12
Product classB: Limite. Riutilizzabile a medio termine
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-13-08-11
eClass7.127-13-08-11
eClass827-13-08-11
eClass927-13-08-11
eClass9.127-13-08-11
ETIM5EC001625
ETIM6EC001625
ETIM7EC001625
ETIM8EC001625

Dati ETIM

ETIM: EC001625 - Scaricatore combinato per reti dati / tecnologia MCR

Valore Unità
tipo di montaggio (EF000003) -
tensione nominale AC (EF008798) ['-', '-']V
tensione nominale DC (EF008799) ['-', '-']V
tensione permanente AC max. (EF004198) -V
tensione permanente DC max. (EF004777) 3.3V
corrente impulsiva di dispersione nominale (8/20) (EF004214) 0.1kA
corrente di carico nominale (EF004219) 1.5A
livello di protezione (EF003525) 700.0V
livello di protezione filo/filo (EF004233) 700V
livello di protezione filo/terra (EF004234) -V
collegamento 1 (EF000321) RJ45
monitoraggio deflettore (EF008800) false
con contatto telecomunicazioni (EF000422) false
esecuzione antideflagrante testata (EF004191) false
frequenza limite (EF004015) -MHz
frequenza (EF000416) -MHz
corrente impulsiva (10/350) (EF000421) -kA
