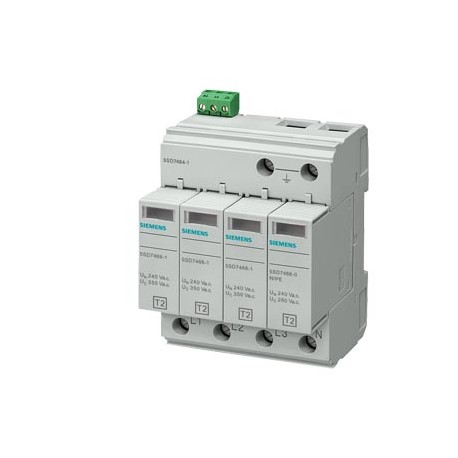

5SD7464-1 SIEMENS scaricatore di sovratensione tipo 2 classe di requisiti C, UC 350V moduli di protezione in.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

5SD7464-1 SIEMENS scaricatore di sovratensione tipo 2 classe di requisiti C, UC 350V moduli di protezione in..

5SD7464-1

SIEMENS

scaricatore di sovratensione tipo 2 classe di requisiti C, UC 350V moduli di protezione inseribili a 4 poli, 3+1 circuito per sistemi TN-S e TT con visualizzatore remoto

Scaricatore di sovratensione plug-in, 350 VAC, reti TN-C, classe di requisiti C, tipo 2, classe II, N/PE, 4 poli, con teleallarme. Restituzione e cancellazione limitate. Controlla le condizioni.

Maggiori dettagli


messa a terra, protezione da fulmini e sovratensioni > Limitatore di sovratensione per rete elettrica

PROTEZIONI IN BASSA TENSIONE > Altri dispositivi modulari

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $383.64
Prezzo unitario: $383.64

Quantità Prezzo
1+$383.64
2+$383.64
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Dati tecnici

scaricatore di sovratensione tipo 2 classe di requisiti C, UC 350V moduli di protezione inseribili a 4 poli, 3+1 circuito per sistemi TN-S e TT con visualizzatore remoto
Dati generali
normaIEC 61643-11: 2011, EN 61643-11: 2012
denominazione del prodottoDispositivo di protezione da sovratensione
classificazione SPD / secondo EN 61643-11
● classe di prova I Tipo 1No
● classe di prova II tipo 2Si
● classe di prova III Tipo 3No
numero delle porte SPD1
esecuzione del prodottoScaricatore di sovratensione
esecuzione dei poli3+N/PE
designazione delle linee di protezioneL-N, L-PE, N-PE
accessori3 x 5SD7468-1 + 1 x 5SD7488-0
tipo di fissaggioGuida DIN NS 35
materiale / della custodiaPA 6.6 / PBT
grandezza costruttiva dello scaricatore di sovratensione4 U.M.
Grado d'inquinamento2
categoria di sovratensione / secondo IEC 61010-1III
grado di protezione IP / con collegamento di tutti i morsettiIP20
accelerazione d'urto25 gn
accelerazione di vibrazione / con 5 Hz ... 500 Hz / limitata a 2,5 h / per ogni asse5 gn
temperatura ambiente / durante l'esercizio-40 °C ... 80 °C
temperatura ambiente / durante l'immagazzinaggio e il trasporto-40 °C ... 80 °C
umidità relativa / durante l'esercizio5 % ... 95 %
altitudine di installazione / per altitudine s.l.m. / max.2 000 m
Larghezza71,5 mm
Altezza99 mm
profondità71,5 mm
peso netto398 g
Dati élettrici
tipo di sistema di distribuzioneTT, TN-S
tensione di impiego230 V
tensione di impiego permanente
● max.350 V
● tra N e PE260 V
● tra L e (PE)N350 V
potenza apparente assorbita / max.450 mVA
corrente impulsiva di scarica
● per (8/20) µs20 kA
● per 1 fase / per (8/20) µs40 kA
capacità di estinzione della corrente susseguente
● tra N e PE100 A (260 V)
resistenza a cortocircuito (SCCR) / con 264 V25 kA
livello di protezione
● tra L e N1,6 kV
● tra L e PE1,9 kV
● tra N e L1,4 kV
● tra N e PE1,5 kV
● tra PE e N o L1,5 kV
tensione residua
● tra L e (PE)N
— con valore nominale della corrente impulsiva di scarica / max.1,6 kV
— con 10 kA / max.1,5 kV
— con 5 kA / max.1,3 kV
— con 3 kA / max.1,1 kV
● tra L e PE
— con valore nominale della corrente impulsiva di scarica / max.1,9 kV
— con 10 kA / max.1,5 kV
— con 5 kA / max.1,3 kV
— con 3 kA / max.1,2 kV
● tra N e PE
— con valore nominale della corrente impulsiva di scarica / max.0,4 kV
— con 10 kA / max.0,25 kV
— con 5 kA / max.0,15 kV
— con 3 kA / max.0,1 kV
valore di intervento della tensione impulsiva / con 6 kV / per (1,2/50) µs
● tra N e PE1,5 kV
tempo di intervento
● tra L e (PE)N25 ns
● tra N e PE100 ns
fattore di intervento regolabile / della corrente di sgancio1,6
esecuzione della protezione / con collegamento VAC 80 A (gG)
esecuzione della protezione / con collegamento T125 A AC (gG)
resistenza di isolamento (Riso)1 000 MΩ
Connessioni /Morsetti
esecuzione del collegamento elettricoMorsetto a vite
lunghezza di spelatura16 mm
coppia di serraggio4,3 ... 4,7
lunghezza di spelatura16 mm
sezione di conduttore collegabile
● per conduttori flessibili1,5 ... 25
● con conduttore rigido1,5 ... 35
● filo flessibile0,5 ... 25
numero AWG / come sezione di conduttore collegabile codificata15 ... 2
esecuzione del filetto / della vite di collegamentoM5
esecuzione del segnaleesecuzione ottica, contatto di segnalazione a distanza
Indicator/remote signaling
funzione di commutazione / dei contatti di segnalazioneContatto PDT
tensione di impiego / dei contatti di segnalazione / con AC5 ... 250
corrente di impiego / dei contatti di segnalazione / con AC5 mA ... 1 A
tipo di collegamento del contatto di segnalazione a distanzaM2
sezione di conduttore collegabile
● per contatti di segnalazione a distanza / con conduttore rigido0,14 ... 1,5
● per conduttori flessibili / per contatti di segnalazione a distanza0,14 ... 1,5
numero AWG / come sezione di conduttore collegabile codificata / per contatti di segnalazione a distanza / min.28
numero AWG / come sezione di conduttore collegabile codificata / per contatti di segnalazione a distanza / max.16
coppia di serraggio / per contatti di segnalazione a distanza0,25 N·m
lunghezza di spelatura / del cavo / per contatti di segnalazione a distanza7 mm
NEMA/UL - Data
tipo di sistema di distribuzioneTT, TN-S
comportamento TOV
● con tensione di prova TOV (L-N)AC 415 V (5 s / withstand mode) / 440 V AC (120 min / safe failure mode)
● con tensione di prova TOV (N-PE)1200 V (200 ms / withstand mode)

Download e manuali

classe di infiammabilità secondo UL 94V-0
Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)5SD7464-1
Descrizionescaricatore di sovratensione tipo 2 classe di requisiti C, UC 350V moduli di protezione inseribili a 4 poli, 3+1 circuito per sistemi TN-S e TT con visualizzatore remoto
Famiglia ProdottoApparecchi di base
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5ED / 1BK
Metal FactorL-P-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione2 Giorno / Giorni
Peso netto0,429 Kg
Dimensioni dell'imballo95,00 x 77,00 x 82,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4001869340630
UPCNon disponibile
Codice doganale85363090
LKZ_FDB/ CatalogIDLV10.1
Gruppo prodotti5524
Group CodeP310
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.07.06
Product classB: Limite. Riutilizzabile a medio termine
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-13-08-05
eClass7.127-13-08-05
eClass827-13-08-05
eClass927-13-08-05
eClass9.127-13-08-05
ETIM5EC000941
ETIM6EC000941
ETIM7EC000941
ETIM8EC000941

Dati ETIM

ETIM: EC000941 - Limitatore di sovratensione per rete elettrica

Valore Unità
numero di conduttori (esclusa terra) (EF001148) -
max. corrente di scarica (8/20) (EF012274) -kA
forma della rete DC (EF009926) 0
forma della rete IT (EF009927) 0
forma della rete TN (EF009928) 0
forma della rete TN-C (EF009929) 0
forma della rete TN-C-S (EF009933) 0
forma della rete TN-S (EF009930) 0
forma della rete TT (EF009931) 0
altre forme della rete (EF009932) 0
corrente impulsiva di dispersione nominale (8/20) (EF004214) 40.0kA
tensione nominale AC (EF004220) -V
tensione nominale DC (EF004221) -V
resistenza di cortocircuito (Isccr) (EF012627) 25.0kA
tensione permanente AC max. (EF004198) -V
tensione permanente DC max. (EF004777) -V
tipo di montaggio (EF000003) Guida DIN (top hat rail) 35 mm
dimensione (EF002566) 4 UM
max. tensione PV (EF008795) -V
sezione max. del conduttore rigido (uni-/multifilare) (EF008827) 35.0mm²
sezione max. del conduttore flessibile (a filo sottile) (EF008828) 25.0mm²
livello di protezione L-N (EF004236) 1.4kV
livello di protezione N-PE (EF008796) 1.5kV
con contatto telecomunicazioni (EF000422) true
fusibile ausiliario integrato (EF008797) false
segnalazione nell’apparecchio (EF004241) ottico
classe di prova tipo 2 (EF004230) true
grado di protezione (IP) (EF005474) IP20
livello di protezione (EF003525) -kV
