> SIEMENS>PROTEZIONI IN BASSA TENSIONE>Altri dispositivi modulari>5SD7434-1 SIEMENS per scaricatore di sovratensioni tipo 3 classe di requisiti D tensione nominale UN 230 V U..
Prodotto precedente Prodotto successivo

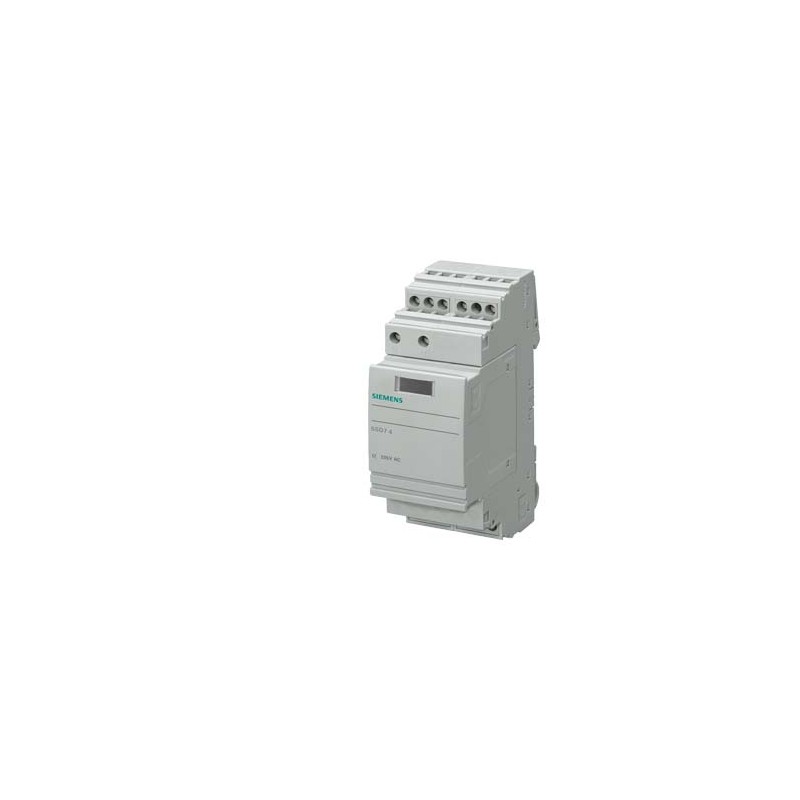

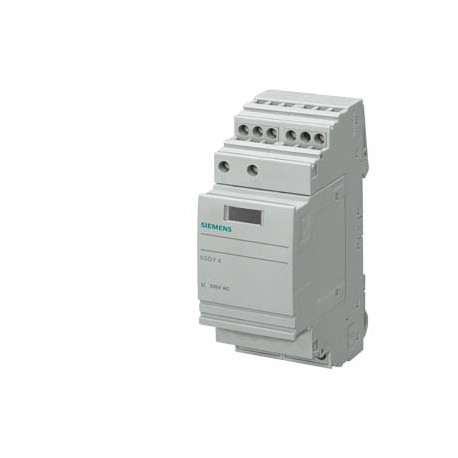

5SD7434-1 SIEMENS per scaricatore di sovratensioni tipo 3 classe di requisiti D tensione nominale UN 230 V U.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

5SD7434-1 SIEMENS per scaricatore di sovratensioni tipo 3 classe di requisiti D tensione nominale UN 230 V U..

5SD7434-1

SIEMENS

per scaricatore di sovratensioni tipo 3 classe di requisiti D tensione nominale UN 230 V UC AC 253 V, a 4 poli per alimentazione trifase

Maggiori dettagli


PROTEZIONI IN BASSA TENSIONE > Altri dispositivi modulari

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


ETIM: EC000941 - Limitatore di sovratensione per rete elettrica

Valore Unità
max. corrente di scarica (8/20) (EF012274) -kA
numero di conduttori (esclusa terra) (EF001148) -
forma della rete DC (EF009926) 0
forma della rete IT (EF009927) 0
forma della rete TN (EF009928) 0
forma della rete TN-C (EF009929) 0
forma della rete TN-C-S (EF009933) 0
forma della rete TN-S (EF009930) 0
forma della rete TT (EF009931) 0
altre forme della rete (EF009932) 0
tensione nominale AC (EF004220) -V
tensione nominale DC (EF004221) -V
resistenza di cortocircuito (Isccr) (EF012627) 1.5kA
tensione permanente AC max. (EF004198) 264V
tensione permanente DC max. (EF004777) -V
tipo di montaggio (EF000003) Guida DIN (top hat rail) 35 mm
dimensione (EF002566) 2 UM
max. tensione PV (EF008795) -V
sezione max. del conduttore rigido (uni-/multifilare) (EF008827) 4.0mm²
sezione max. del conduttore flessibile (a filo sottile) (EF008828) 2.5mm²
livello di protezione L-N (EF004236) 1.2kV
livello di protezione N-PE (EF008796) 1.5kV
con contatto telecomunicazioni (EF000422) true
fusibile ausiliario integrato (EF008797) false
segnalazione nell’apparecchio (EF004241) senza
classe di prova tipo 2 (EF004230) false
grado di protezione (IP) (EF005474) IP20
corrente impulsiva di dispersione nominale (8/20) (EF004214) -kA
livello di protezione (EF003525) -kV


per scaricatore di sovratensioni tipo 3 classe di requisiti D tensione nominale UN 230 V UC AC 253 V, a 4 poli per alimentazione trifase
5SD7434-1
Dati generali
normaIEC 61643-11: 2011, EN 61643-11: 2012
Denominazione del prodottoDispositivo di protezione da sovratensione
Classificazione SPD / secondo EN 61643-11
● Classe di prova I Tipo 1No
● Classe di prova II tipo 2No
● Classe di prova III Tipo 3Sì
Numero delle porte SPD1
Esecuzione del prodottoScaricatore di sovratensione
Esecuzione dei poli4
Designazione delle linee di protezioneL-N, L-PE, N-PE
Tipo di fissaggioGuida DIN NS 35
Materiale / della custodiaPA 6.6-FR
Grandezza costruttiva dello scaricatore di sovratensione2U.M.
Grado d'inquinamento2
Categoria di sovratensione / secondo IEC 61010-1III
Grado di protezione IP / con collegamento di tutti i morsettiIP20
Accelerazione d'urto30 gn
Accelerazione di vibrazione / con 5 Hz ... 500 Hz / limitata a 2,5 h / per ogni asse5 gn
Temperatura ambiente / durante l'esercizio-40 °C ... 70 °C
Temperatura ambiente / durante l'imagazzinaggio e il trasporto-40 °C ... 70 °C
Umidità relativa / durante l'esercizio5 % ... 95 %
Altitudine di installazione / per altitudine s.l.m. / max.2 000 m
Larghezza35,4 mm
Altezza90 mm
Profondità70,9 mm
Peso netto134 g
Dati élettrici
Tipo di sistema di distribuzioneTT, TN-S
Tensione di impiego230, 400 V AC
Tensione di impiego230 V
Frequenza di impiego50 / 60 Hz
Tensione di impiego permanente
● max.264 V
Corrente di carico26 A (30 °C)
Corrente del conduttore di protezione5 µA (AC 255 V)
Corrente impulsiva di scarica
● per (8/20) µs3 kA
Capacità di estinzione della corrente susseguente
● tra N e PE100 A (255 V a.c.)
Resistenza a cortocircuito (SCCR) / con 264 V1,5 kA
Livello di protezione
● tra L e N1,4 kV
● tra L e PE1,5 kV
● tra N e L1,2 kV
● tra N e PE1,5 kV
● tra PE e N o L1,5 kV
Tempo di intervento
● tra L e (PE)N25 ns
● tra N e PE100 ns
Fattore di intervento regolabile / della corrente di intervento1,6
Esecuzione della protezione / con collegamento V25 A (gG / B / C)
Resistenza di isolamento (Riso)5 MΩ
Connessioni /Morsetti
Esecuzione del collegamento elettricoMorsetto a vite
Lunghezza di spelatura8 mm
Coppia di serraggio0,75 ... 0,85
Lunghezza di spelatura8 mm
Sezione di conduttore collegabile
● per conduttori flessibili0,2 ... 2,5
● con conduttore rigido0,2 ... 4
● filo flessibile0,2 ... 2,5
Numero AWG / come sezione di conduttore collegabile codificata24 ... 12
Esecuzione del filetto / della vite di collegamentoM3
Esecuzione del segnaleContatto di segnalazione difetto
Indicator/remote signaling
Funzione di commutazione / dei contatti di segnalazioneContatto N/C
Tensione di impiego / dei contatti di segnalazione
● con AC250 ... 250
● con DC125 V (200 mA DC)
Corrente di impiego / dei contatti di segnalazione
● con AC3 mA ... 3 A
● con DC1 A DC (DC 30 V)
Tipo di collegamento del contatto di segnalazione a distanzaM3
Sezione di conduttore collegabile
● per contatti di segnalazione a distanza / con conduttore rigido0,2 ... 4
● per conduttori flessibili / per contatti di segnalazione a distanza0,2 ... 2,5
Coppia di serraggio / per contatti di segnalazione a distanza0,8 N·m
Lunghezza di spelatura / del cavo / per contatti di segnalazione a distanza8 mm
NEMA/UL - Data
Tipo di sistema di distribuzioneTT, TN-S
Comportamento TOV
● con tensione di prova TOVAC 440 V (120 min / withstand mode)
● con tensione di prova TOV (L-N)AC 440 V (5 s / withstand mode) / AC 440 V AV (120 min / withstand mode)
● con tensione di prova TOV (N-PE)1200 V (200 ms / withstand mode)
Classe di infiammabilità secondo UL 94V0
Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator


Prodotto
Numero Articolo (MFN)5SD7434-1
Descrizioneper scaricatore di sovratensioni tipo 3 classe di requisiti D tensione nominale UN 230 V UC AC 253 V, a 4 poli per alimentazione trifase
Famiglia ProdottoNon disponibile
Product Lifecycle (PLM)PM490:Start of final Year of support
PLM Effective DateProdotto cancellato a partire dal: 11.02.20
Note
Prodotto non più disponibile
Further information about local contact: www.siemens.com/lowvoltage/contact
Per maggiori informazioni contattare il proprio referente Siemens
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5ED / 1BK
Metal FactorL-P-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniECCN : N / AL : N
Tempo minimo di produzione2 Giorno / Giorni
Peso netto0,159 Kg
Dimensioni del prodotto (W x L X H)Non disponibile
Dimensioni dell'imballo95,00 x 41,00 x 82,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4001869340418
UPCNon disponibile
Codice doganale85363090
LKZ_FDB/ CatalogIDLV10.1
Gruppo prodotti5524
Group CodeP310
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.07.06
Product classB: Limite. Riutilizzabile a medio termine
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'usoSì
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
