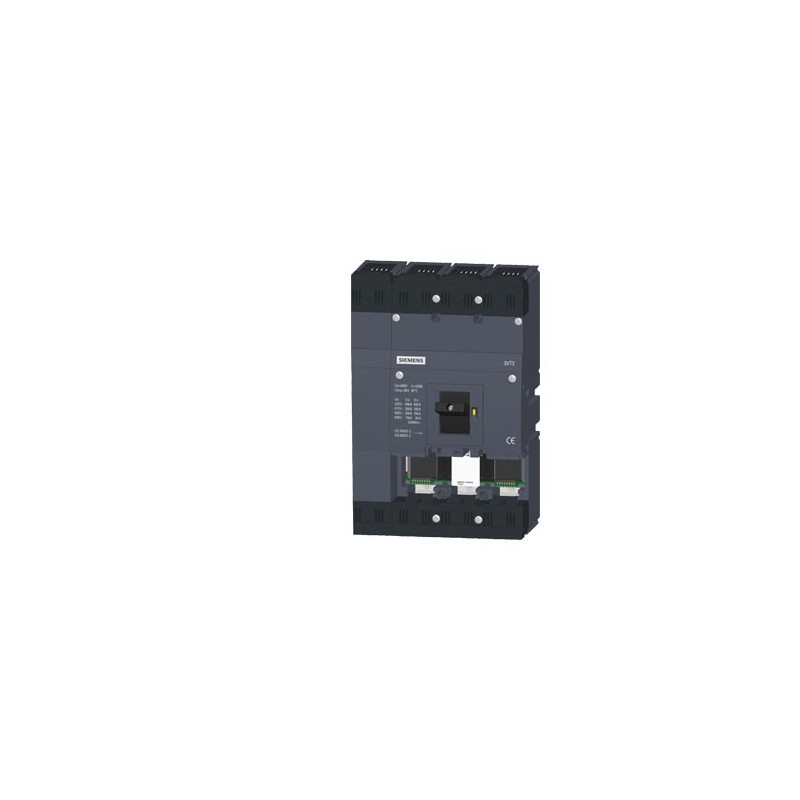

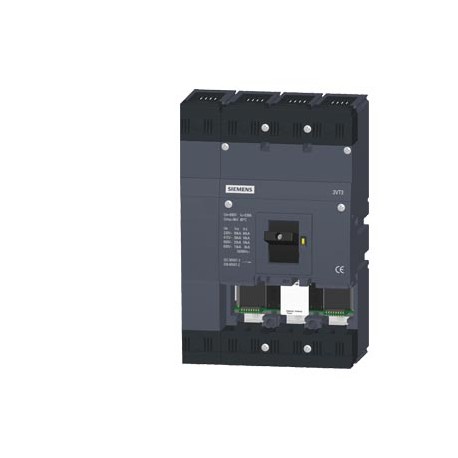

3VT3763-2AA46-0AA0 SIEMENS interruttore automatico 3VT3 potere di manovra standard Icu 36kA, AC 415 V a 4 po.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3VT3763-2AA46-0AA0 SIEMENS interruttore automatico 3VT3 potere di manovra standard Icu 36kA, AC 415 V a 4 po..

3VT3763-2AA46-0AA0

SIEMENS

interruttore automatico 3VT3 potere di manovra standard Icu=36kA, AC 415 V a 4 poli; interruttore automatico senza sganciatore di sovracorrente N commutato senza sganciatore ausiliario senza blocchetto di contatti ausiliari/di allarme

Maggiori dettagli


PROTEZIONI IN BASSA TENSIONE

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


ETIM: EC000228 - Breaker per trasformatori / generatori / impianti

Valore Unità
tensione nominale (EF003977) -V
corrente nominale permanente Iu (EF001389) 630.0A
corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048) 36.0kA
intervallo di regolazione sganciatore di sovraccarico (EF002336) ['-', '-']A
intervallo di regolazione dell’attivatore di corto circuito con ritardo breve (EF007129) ['-', '-']A
intervallo di regolazione dell’attivatore di corto circuito non ritardato (EF007131) ['-', '-']A
protezione dalle dispersioni a terra integrata (EF007296) false
tipo di collegamento circuito elettrico principale (EF006819) raccordo a vite
tipologia costruttiva dell\'apparecchio (EF008240) apparecchio da incasso, tecnica a installazione fissa
adatto per montaggio su guida a cappello (EF007250) true
montaggio su guida a DIN opzionale (EF008904) true
numero di contatti ausiliari, contatti di riposo (EF001377) 0
numero di contatti ausiliari, contatti di chiusura (EF001376) 0
numero di contatti ausiliari, invertitori (EF003531) 0
segnalatore di intervento presente (EF007006) false
con sganciatore di minima tensione (EF007518) false
numero di poli (EF001391) 4
posizione del collegamento per circuito elettrico principale (EF006671) davanti
esecuzione dell’elemento di azionamento (EF006976) Levetta singola
apparecchio completo con unità di sicurezza (EF008906) true
azionamento a motore integrato (EF006697) false
azionamento a motore opzionale (EF007386) true
grado di protezione (IP) (EF005474) IP40


interruttore automatico 3VT3 potere di manovra standard Icu=36kA, AC 415 V a 4 poli; interruttore automatico senza sganciatore di sovracorrente N commutato senza sganciatore ausiliario senza blocchetto di contatti ausiliari/di allarme
Versione
marca del prodottoSENTRON
denominazione del prodottoInterruttori automatici scatolati 3VT1_5
dell'elemento di comandobilanciere
Esecuzione del comando di commutazione / Comando motorizzatoNo
Dati tecnici generali
Numero di poli4
Grandezza costruttiva dell'interruttore automatico3VT3
Durata di vita elettrica (cicli di manovra) / tip.5 000
Categoria di impiegoA
Classe di potenza per interruttori automaticiN
Durata di vita meccanica (cicli di manovra) / tip.20 000
Frequenza di commutazione / max.120 1/h
Tensione
Tensione di isolamento / valore nominale690 V
Tensione di tenuta a impulso / valore nominale8 kV
Classe di protezione
grado di protezione IPIP40
Dissipazione
Potenza dissipata [W] / con valore nominale di corrente / con AC / in stato di funzionamento caldo / per ogni polo25 W
Elettricità
Corrente permanente / valore nominale630 A
Temperatura di derating / per valore nominale della corrente permanente55 °C
Circuito principale
Frequenza di impiego
● 1 / valore nominale50 Hz
● 2 / valore nominale60 Hz
Corrente di impiego
● a 40 °C / valore nominale630 A
● a 50 °C / valore nominale630 A
● a 55 °C / valore nominale600 A
● a 60 °C / valore nominale600 A
● a 65 °C / valore nominale540 A
● a 70 °C / valore nominale540 A
Circuito ausiliario
Numero dei contatti CO / per contatti ausiliari0
Numero dei contatti NC / per contatti ausiliari0
Numero dei contatti NO / per contatti ausiliari0
Opportunità
● idoneità all'impiegoUnità di manovra senza sganciatore
● Idoneità all'impiego / sezionatoreSì
Dettagli
Parte integrante del prodotto
● Contatto di segnalazione sgancioNo
● Blocchetto di contatti ausiliariNo
● Bobina a lancio di correnteNo
● Bobina di minima tensioneNo
● Bobina di minima tensione con contatto anticipatoNo
Ampliamento del prodotto / opzionale / Comando motorizzatoSì
Funzione del prodotto
● Funzione del prodotto / Protezione da guasto verso terraNo
● Funzione del prodotto / per conduttore di neutro / protezione da cortocircuito e sovraccaricoNo
● Funzione del prodotto / Rilevamento di mancanza faseNo
● funzione del prodotto / protezione da sovraccaricoNo
Cortocircuito
Potere di interruzione di servizio in cortocircuito (Ics)
● con 240 V / valore nominale40 kA
● con 415 V / valore nominale18 kA
● con 500 V / valore nominale10 kA
● con 690 V / valore nominale8 kA
Potere di interruzione estremo in cortocircuito (Icu)
● con 240 V / valore nominale60 kA
● con 415 V / valore nominale36 kA
● con 500 V / valore nominale20 kA
● con 690 V / valore nominale15 kA
Connessioni
Disposizione della connessione elettrica / per circuito principalefrontale
Esecuzione del collegamento elettrico / per circuito principalemorsetti a vite
Progettazione meccanica
altezza275 mm
larghezza185 mm
profondità117 mm
Tipo di fissaggioincasso fisso
posizione di montaggiocon piano di montaggio verticale ruotabile a +/-180°, con piano di montaggio verticale inclinabile a +/- 30° in avanti e indietro
peso netto7,4 kg
Condizioni ambientali
temperatura ambiente / durante l'esercizio
● min.-40 °C
● max.70 °C
temperatura ambiente / durante l'immagazzinaggio
● min.-40 °C
● max.70 °C
Certificati
codice di riferimento
● secondo EN 61346-2Q
● secondo IEC 81346-2:2009Q
General Product ApprovalDeclaration of ConformityTest Certificatesother

CCC

EC/EU-Declaration of Conformity

Type Test Certificates/Test Report

Miscellaneous

Manufacturer Declaration

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator
Tender specifications


Prodotto
Numero Articolo (MFN)3VT3763-2AA46-0AA0
Descrizioneinterruttore automatico 3VT3 potere di manovra standard Icu=36kA, AC 415 V a 4 poli; interruttore automatico senza sganciatore di sovracorrente N commutato senza sganciatore ausiliario senza blocchetto di contatti ausiliari/di allarme
Famiglia ProdottoNon disponibile
Product Lifecycle (PLM)PM410:Start Support phase / Spare & Repare - Remainder support period
PLM Effective DateProdotto cancellato a partire dal: 01.10.19
Note
Successor portfolio 3VA; further information via www.siemens.com/3VA
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5EK / 1CC
Metal FactorLCP-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniECCN : EAR99 / AL : N
Tempo minimo di produzione15 Giorno / Giorni
Peso netto7,509 Kg
Dimensioni del prodotto (W x L X H)Non disponibile
Dimensioni dell'imballo262,00 x 282,00 x 147,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4011209763180
UPCNon disponibile
Codice doganale85362090
LKZ_FDB/ CatalogIDLV10.1
Gruppo prodotti3749
Group CodeP360
Paese d'origineRepubblica Ceca
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.11.07
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'usoSì
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Classificazioni
Non disponibile

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3VT3763-2AA46-0AA0 3VT3763-2AA46-0AA0 IT_3VT3763-2AA46-0AA0.pdf 729 Kbytes 3VT3763-2AA46-0AA0 3VT3763-2AA46-0AA0 IT_3VT3763-2AA46-0AA0.pdf
